Phụ kiện ống gió tôn mạ kẽm là gì?

Phụ kiện ống gió tôn mạ kẽm là những chi tiết được gia công từ thép tấm có lớp mạ kẽm, sử dụng để hoàn thiện mạng phân phối không khí trong hệ thống HVAC.

Nếu ống gió thẳng đảm nhiệm việc vận chuyển không khí theo một hướng cố định thì phụ kiện có nhiệm vụ:

Kết nối các đoạn ống.
Chuyển hướng dòng khí.
Chia hoặc gom nhánh.
Thu nhỏ hoặc mở rộng tiết diện.
Chuyển đổi giữa ống vuông và ống tròn.
Điều chỉnh lưu lượng.
Kết nối ống gió với thiết bị.
Tạo vị trí kiểm tra và bảo trì.

Trong công trình thực tế, tuyến ống phải đi qua dầm, máng cáp, đường ống nước, hệ thống phòng cháy chữa cháy và nhiều hạng mục kỹ thuật khác. Vì vậy, phụ kiện là thành phần không thể thiếu để mạng ống gió thích ứng với mặt bằng và vẫn đảm bảo yêu cầu kỹ thuật.

Phụ kiện ống gió được sử dụng tại đâu?

Phụ kiện tôn mạ kẽm xuất hiện trên hầu hết các tuyến thông gió và điều hòa không khí.

Tuyến cấp gió lạnh

Phụ kiện kết nối AHU, FCU hoặc thiết bị xử lý không khí với ống chính, ống nhánh, hộp gió và miệng cấp.

Tuyến này cần đặc biệt chú ý đến:

Độ kín.
Tổn thất áp suất.
Tiếng ồn.
Chất lượng bảo ôn.
Nguy cơ đọng sương.

Tuyến hồi gió

Không khí trong phòng được dẫn trở lại AHU hoặc thiết bị xử lý thông qua hệ thống hồi gió.

Mặc dù yêu cầu bảo ôn có thể khác tuyến cấp lạnh, phụ kiện hồi gió vẫn phải đảm bảo kích thước, trở lực, khả năng vệ sinh và độ kín cần thiết.

Tuyến cấp khí tươi

Phụ kiện được dùng để kết nối cửa lấy gió ngoài trời, bộ lọc, PAU, HRV, ERV, quạt cấp và các nhánh phân phối khí tươi.

Tuyến này cần kiểm soát vị trí lấy gió, khả năng lọc, xử lý nhiệt ẩm và nguy cơ ngưng tụ nếu không khí đã được làm lạnh.

Tuyến hút khí thải

Phụ kiện dẫn khí từ nhà vệ sinh, phòng kỹ thuật, nhà bếp, tầng hầm hoặc khu sản xuất ra ngoài.

Việc lựa chọn vật liệu phải dựa trên tính chất dòng khí. Dòng khí có hơi ẩm, dầu mỡ, hóa chất hoặc khả năng ăn mòn cao có thể cần vật liệu hay lớp bảo vệ chuyên dụng thay vì mặc định sử dụng tôn mạ kẽm thông thường.

Vì sao tôn mạ kẽm được sử dụng phổ biến?

Tôn mạ kẽm được sử dụng rộng rãi trong hệ thống HVAC nhờ khả năng tạo hình linh hoạt, phù hợp với nhiều dạng ống và phụ kiện khác nhau.

Vật liệu này có thể được gia công thành:

Ống gió vuông và chữ nhật.
Ống gió tròn.
Co, cút và chạc.
Côn thu hoặc côn mở.
Hộp chia gió.
Chuyển vuông – tròn.
Van và cửa thăm.
Các chi tiết kết nối theo bản vẽ.

Lớp kẽm hỗ trợ bảo vệ thép nền trong nhiều môi trường thông thường của công trình dân dụng, văn phòng và thương mại. Tuy nhiên, tôn mạ kẽm không có khả năng chống ăn mòn tuyệt đối.

Với khu vực có hơi muối, hóa chất, dầu mỡ nặng hoặc yêu cầu vệ sinh đặc biệt, đơn vị thiết kế phải đánh giá khả năng sử dụng inox, nhôm hoặc vật liệu phủ bảo vệ phù hợp.

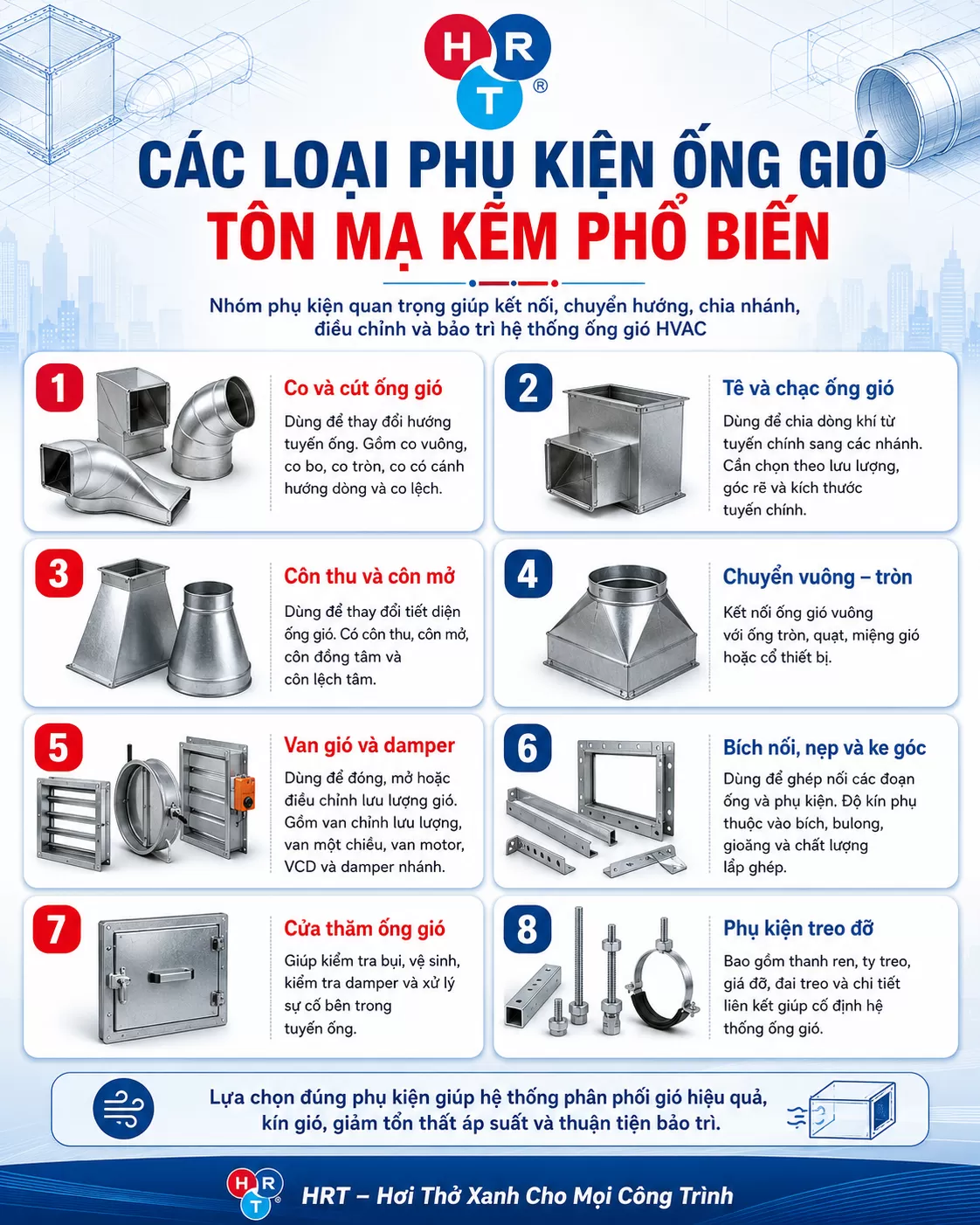

Các loại phụ kiện ống gió tôn mạ kẽm phổ biến

Co và cút ống gió

Co và cút được sử dụng để thay đổi hướng của tuyến ống.

Các dạng phổ biến gồm:

Co vuông.
Co bo.
Co tròn.
Co có cánh hướng dòng.
Co lệch theo mặt bằng.

Co vuông thuận tiện khi không gian trần hạn chế, nhưng có thể tạo dòng rối và tổn thất lớn nếu thiết kế không phù hợp. Co bo giúp dòng khí chuyển hướng thuận hơn nhưng cần nhiều không gian lắp đặt.

Tại những vị trí có vận tốc cao hoặc góc chuyển hướng lớn, cánh hướng dòng có thể được bố trí để hỗ trợ ổn định dòng khí và hạn chế tiếng ồn.

Tê và chạc ống gió

Tê và chạc có nhiệm vụ chia dòng khí từ tuyến chính sang các nhánh.

Phụ kiện phải được xác định dựa trên:

Lưu lượng từng nhánh.
Góc rẽ.
Vận tốc gió.
Kích thước tuyến chính.
Không gian lắp đặt.
Vị trí van cân bằng.

Nếu chia nhánh không hợp lý, một khu vực có thể nhận quá nhiều gió trong khi khu vực khác thiếu lưu lượng.

Côn thu và côn mở

Côn được sử dụng khi cần thay đổi tiết diện ống gió.

Côn thu làm giảm kích thước tuyến ống.
Côn mở làm tăng kích thước tuyến ống.
Côn đồng tâm thay đổi kích thước quanh cùng một trục.
Côn lệch tâm được dùng khi cần giữ một cạnh hoặc né kết cấu.

Chiều dài côn và mức thay đổi tiết diện phải được tính toán phù hợp. Việc thu tiết diện quá đột ngột có thể làm vận tốc tăng nhanh, gây tổn thất áp suất và phát sinh tiếng ồn.

Chuyển vuông – tròn

Phụ kiện chuyển vuông – tròn được sử dụng để kết nối ống gió vuông với ống gió tròn, quạt, miệng gió hoặc cổ thiết bị.

Kích thước hai đầu phải phù hợp với lưu lượng thiết kế và vị trí lắp đặt. Mối chuyển quá ngắn hoặc biến dạng có thể làm dòng khí rối và khó đảm bảo độ kín.

Van gió và damper

Van gió giúp đóng, mở hoặc điều chỉnh lượng không khí đi qua từng tuyến.

Một số loại thường gặp:

Van chỉnh lưu lượng.
Van một chiều.
Van điều khiển bằng motor.
Van VCD.
Damper tại nhánh.
Các loại van chuyên dụng theo thiết kế.

Van cần được lắp đúng chiều, đúng vị trí và có không gian tiếp cận để cân chỉnh hoặc bảo trì. Nếu van bị che kín sau trần hoàn thiện, đội vận hành sẽ gặp khó khăn khi hệ thống cần cân bằng lại.

Bích nối, nẹp và ke góc

Nhóm phụ kiện này dùng để ghép các đoạn ống và phụ kiện với nhau.

Khả năng kín gió phụ thuộc vào:

Độ chính xác khi gia công.
Loại bích sử dụng.
Nẹp và ke góc.
Bulong.
Gioăng làm kín.
Keo kín gió.
Chất lượng lắp ghép tại hiện trường.

Mối nối hở có thể gây thất thoát lưu lượng, bụi bám quanh trần kỹ thuật và làm quạt phải hoạt động nhiều hơn.

Cửa thăm ống gió

Cửa thăm giúp đội kỹ thuật tiếp cận bên trong tuyến ống để:

Kiểm tra bụi.
Vệ sinh.
Kiểm tra damper.
Xử lý sự cố.
Quan sát tình trạng bên trong.

Cửa thăm nên được bố trí tại vị trí cần bảo trì, gần van gió, hộp chia, quạt hoặc khu vực dễ tích tụ bụi.

Phụ kiện treo đỡ

Thanh ren, ty treo, giá đỡ, đai treo và các chi tiết liên kết giúp cố định hệ thống ống gió.

Khoảng cách treo, phương pháp gia cố và khả năng chịu tải phải phù hợp với kích thước, trọng lượng và điều kiện lắp đặt. Treo đỡ không đúng có thể khiến ống bị võng, rung, lệch mối nối hoặc biến dạng.

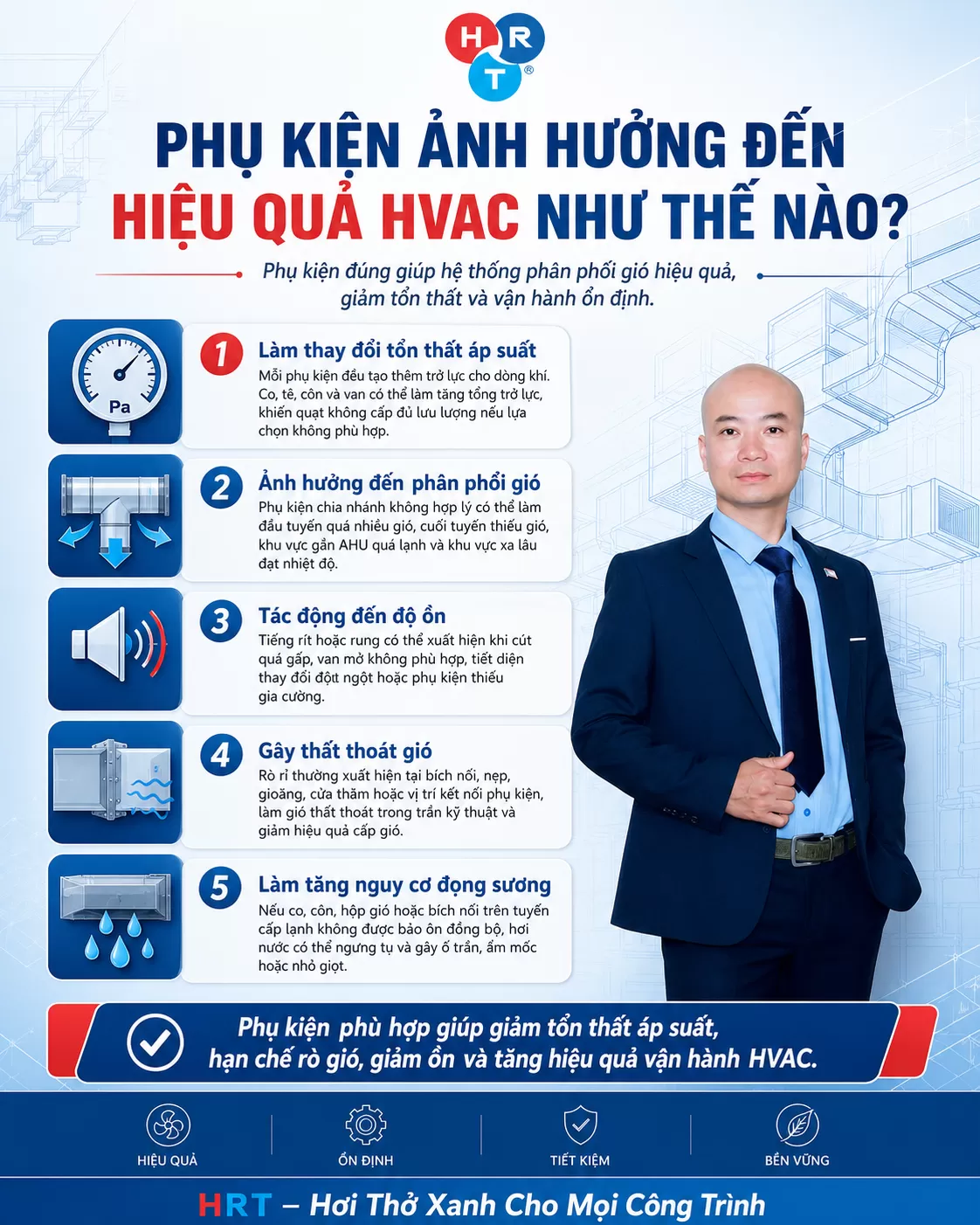

Phụ kiện ảnh hưởng đến hiệu quả HVAC như thế nào?

Làm thay đổi tổn thất áp suất

Mỗi phụ kiện đều tạo thêm trở lực cho dòng khí.

Co cút làm đổi hướng, tê chia lưu lượng, côn thay đổi vận tốc và van làm thay đổi tiết diện đi qua. Tổng trở lực quá lớn có thể khiến quạt không cấp đủ lưu lượng đến khu vực sử dụng.

Khi đó, việc chỉ tăng tốc độ quạt có thể làm điện năng và tiếng ồn tăng mà chưa chắc giải quyết được nguyên nhân gốc.

Ảnh hưởng đến phân phối gió

Phụ kiện chia nhánh không phù hợp khiến hệ thống mất cân bằng:

Đầu tuyến quá nhiều gió.
Cuối tuyến thiếu gió.
Phòng gần AHU quá lạnh.
Khu vực xa thiết bị lâu đạt nhiệt độ.
Gió tươi hoặc hút thải không đạt yêu cầu.

Do đó, phụ kiện phải được phối hợp với van cân bằng và quá trình đo chỉnh lưu lượng.

Tác động đến độ ồn

Tiếng rít hoặc rung có thể xuất hiện khi:

Gió đi qua cút quá gấp.
Van chỉ mở một phần.
Tiết diện thay đổi đột ngột.
Vận tốc gió quá cao.
Phụ kiện thiếu gia cường.
Mối nối hoặc treo đỡ không chắc chắn.

Không nên chỉ bổ sung tiêu âm khi chưa kiểm tra cấu hình phụ kiện và trạng thái dòng khí.

Gây thất thoát gió

Rò rỉ thường xuất hiện tại bích nối, nẹp, gioăng, cửa thăm hoặc vị trí kết nối phụ kiện.

Gió thất thoát trong trần kỹ thuật sẽ không đến được khu vực sử dụng, khiến quạt phải chạy lâu hơn và các nhánh xa dễ thiếu gió.

Làm tăng nguy cơ đọng sương

Trên tuyến cấp lạnh, phụ kiện phải được bảo ôn đồng bộ với thân ống.

Nếu chỉ bảo ôn đoạn ống thẳng mà bỏ qua co, côn, hộp gió hoặc bích nối, hơi nước có thể ngưng tụ trên bề mặt kim loại, gây:

Nước nhỏ giọt.
Ố trần.
Ẩm mốc.
Hư hỏng vật liệu hoàn thiện.
Ảnh hưởng thiết bị điện lân cận.

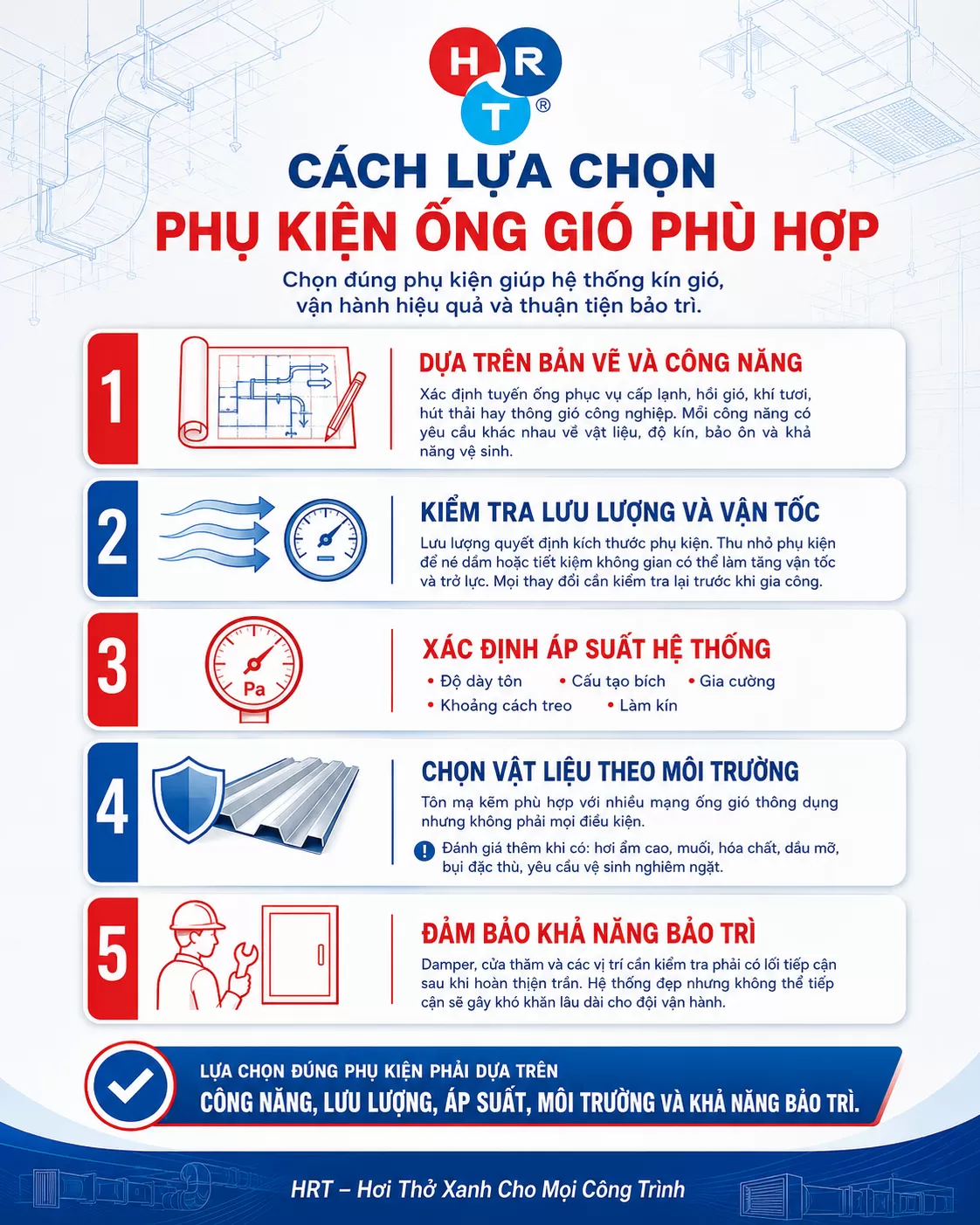

Cách lựa chọn phụ kiện ống gió phù hợp

Dựa trên bản vẽ và công năng

Không nên chọn phụ kiện chỉ theo kích thước sơ bộ. Trước tiên cần xác định tuyến ống đang phục vụ cấp lạnh, hồi gió, khí tươi, hút thải hay thông gió công nghiệp.

Mỗi công năng có yêu cầu khác nhau về vật liệu, độ kín, bảo ôn và khả năng vệ sinh.

Kiểm tra lưu lượng và vận tốc

Lưu lượng quyết định kích thước phụ kiện. Việc thu nhỏ phụ kiện chỉ để né dầm hoặc tiết kiệm không gian có thể làm vận tốc và trở lực tăng.

Mọi thay đổi so với bản vẽ cần được kiểm tra lại trước khi gia công.

Xác định áp suất hệ thống

Áp suất ảnh hưởng đến:

Độ dày tôn.
Cấu tạo bích.
Phương pháp gia cường.
Khoảng cách treo.
Yêu cầu làm kín.

Không nên sử dụng một cấu hình gia công cho mọi kích thước và mọi hệ thống.

Chọn vật liệu theo môi trường

Tôn mạ kẽm phù hợp với nhiều mạng ống gió thông dụng nhưng không phải mọi điều kiện.

Cần đánh giá thêm khi dòng khí có:

Hơi ẩm cao.
Muối.
Hóa chất.
Dầu mỡ.
Bụi đặc thù.
Yêu cầu vệ sinh nghiêm ngặt.

Đảm bảo khả năng bảo trì

Damper, cửa thăm và những vị trí cần kiểm tra phải có lối tiếp cận sau khi hoàn thiện trần.

Một hệ thống đẹp khi nghiệm thu nhưng không thể tiếp cận để cân chỉnh hoặc vệ sinh sẽ gây khó khăn lâu dài cho đội vận hành.

Những lỗi thường gặp khi thi công phụ kiện ống gió

Tự ý thu nhỏ co, cút hoặc côn để né vật cản.
Gia công sai kích thước so với bản vẽ.
Thiếu cánh hướng dòng tại vị trí cần thiết.
Chia nhánh không phù hợp với lưu lượng.
Mối nối không có gioăng hoặc keo kín gió.
Phụ kiện kích thước lớn nhưng thiếu gia cường.
Treo đỡ không đủ chắc chắn.
Không bảo ôn co, cút, côn và hộp gió.
Damper bị che kín sau trần.
Không bố trí cửa thăm tại vị trí cần bảo trì.

Những sai sót này có thể không làm hệ thống dừng ngay, nhưng sẽ gây thiếu gió, rung, ồn, rò rỉ hoặc tiêu thụ điện cao trong quá trình vận hành.

Kiểm tra và bảo trì phụ kiện ống gió

Khi kiểm tra hệ thống, đội kỹ thuật nên chú ý:

Bụi bám quanh bích và mối nối.
Tiếng rít bất thường.
Rung hoặc biến dạng bề mặt.
Tình trạng đóng mở của damper.
Bụi tích tụ bên trong.
Tình trạng cửa thăm.
Độ kín của các đoạn nối.
Lớp bảo ôn tại co, cút và hộp gió.
Dấu hiệu ăn mòn trên tuyến hút thải.
Độ chắc chắn của hệ treo đỡ.

Với hệ thống có yêu cầu cao, cần đo lưu lượng, áp suất và độ kín bằng phương pháp phù hợp thay vì chỉ đánh giá bằng mắt hoặc cảm giác.

Báo giá phụ kiện ống gió phụ thuộc vào yếu tố nào?

Không thể xác định giá chính xác chỉ dựa vào tên phụ kiện.

Báo giá thường phụ thuộc vào:

Loại phụ kiện.
Kích thước.
Hình dạng.
Độ dày tôn.
Cấp áp suất.
Phương pháp ghép nối.
Yêu cầu gia cường.
Số lượng.
Vật liệu làm kín.
Yêu cầu bảo ôn.
Điều kiện thi công.
Khả năng tiếp cận mặt bằng.
Yêu cầu đo kiểm và cân bằng.

Phụ kiện lệch tâm, kích thước lớn hoặc hình dạng phức tạp thường cần nhiều vật liệu và thời gian gia công hơn.

HRT kiểm soát hệ ống gió như thế nào?

HRT tiếp cận phụ kiện ống gió trong tổng thể toàn bộ hệ thống HVAC, không tách riêng từng chi tiết.

Quá trình thực hiện tập trung vào:

Khảo sát công năng và hiện trạng.
Kiểm tra lưu lượng và áp suất thiết kế.
Phối hợp tuyến ống với kết cấu và các hệ M&E.
Kiểm soát kích thước, vật liệu và độ dày.
Kiểm tra co, cút, tê, chạc và côn chuyển.
Kiểm soát bích nối và độ kín.
Bố trí van cân bằng và cửa thăm.
Bảo ôn đồng bộ trên tuyến lạnh.
Kiểm tra treo đỡ và gia cường.
Đo chỉnh lưu lượng sau thi công.

Tinh thần của HRT là Hiểu Đúng – Rõ Ràng – Tận Tâm: hiểu đúng công năng, làm rõ nguyên nhân và phạm vi, triển khai đến khi hệ thống vận hành đúng mục tiêu.

Kết luận

Phụ kiện ống gió tôn mạ kẽm quyết định cách không khí được chuyển hướng, chia nhánh, thay đổi tiết diện và phân phối đến từng khu vực.

Một phụ kiện nhỏ nhưng được thiết kế hoặc thi công sai có thể làm tăng trở lực, gây rò gió, thiếu lưu lượng, phát sinh tiếng ồn và làm giảm hiệu quả toàn hệ thống.

Do đó, việc lựa chọn phụ kiện phải dựa trên bản vẽ, lưu lượng, áp suất, vật liệu, độ dày, phương pháp làm kín, bảo ôn và điều kiện thực tế của công trình.

Đừng chỉ chọn phụ kiện theo giá thấp nhất.

Hãy kiểm soát đúng ngay từ thiết kế, gia công, lắp đặt đến đo chỉnh và bàn giao.

HRT – Đúng Từ Đầu, Rõ Đến Cùng, Xanh Bền Vững.
