Hệ Thống VRV/VRF Là Gì? Giải Pháp Điều Hòa Trung Tâm

Hệ thống VRV/VRF là gì?

Hệ thống VRV/VRF là hệ thống điều hòa trung tâm sử dụng công nghệ điều chỉnh lưu lượng môi chất lạnh theo nhu cầu thực tế của từng khu vực.

Khác với điều hòa cục bộ, mỗi phòng sử dụng một bộ dàn nóng – dàn lạnh riêng, hệ thống VRV/VRF cho phép một hoặc nhiều cụm dàn nóng kết nối với nhiều dàn lạnh thông qua mạng đường ống môi chất lạnh.

Nhờ khả năng điều chỉnh công suất theo tải, hệ thống có thể phục vụ nhiều phòng, nhiều tầng và nhiều khu vực có thời gian sử dụng khác nhau.

Đây là lý do VRV/VRF được sử dụng phổ biến tại:

Tòa nhà văn phòng.
Khách sạn, resort.
Biệt thự cao cấp.
Showroom.
Trường học, trung tâm đào tạo.
Tòa nhà thương mại.
Văn phòng và khu phụ trợ trong nhà máy.

Tuy nhiên, VRV/VRF không phải giải pháp mặc định cho mọi công trình. Việc lựa chọn cần dựa trên tải lạnh, công năng, gió tươi, chiều dài đường ống, vị trí dàn nóng, khả năng vận hành và chi phí vòng đời.

VRV và VRF khác nhau như thế nào?

Về nguyên lý kỹ thuật, VRV và VRF thuộc cùng nhóm công nghệ điều hòa sử dụng lưu lượng môi chất lạnh biến đổi.

VRV là gì?

VRV là viết tắt của Variable Refrigerant Volume và được sử dụng gắn với hệ thống điều hòa trung tâm của Daikin.

VRF là gì?

VRF là viết tắt của Variable Refrigerant Flow, là thuật ngữ phổ biến trong ngành HVAC dùng để chỉ hệ thống điều hòa có khả năng thay đổi lưu lượng môi chất lạnh theo tải thực tế.

Do đó, khi lựa chọn hệ thống cho công trình, vấn đề quan trọng không phải chỉ là tên gọi VRV hay VRF mà là:

Hệ thống nào phù hợp nhất với tải lạnh, công năng, điều kiện lắp đặt và mục tiêu vận hành của dự án?

Cấu tạo hệ thống VRV/VRF

Một hệ thống VRV/VRF hoàn chỉnh thường gồm các thành phần chính sau.

Dàn nóng trung tâm

Dàn nóng là nguồn cung cấp công suất lạnh hoặc nhiệt cho hệ thống.

Tùy quy mô công trình, hệ thống có thể sử dụng một dàn nóng hoặc tổ hợp nhiều module dàn nóng kết nối với nhau.

Vị trí đặt dàn nóng cần đảm bảo:

Thông thoáng.
Không bị hồi gió nóng.
Có đủ không gian bảo trì.
Hạn chế tiếng ồn và rung động.
Thuận lợi cho tuyến ống kỹ thuật.

Dàn lạnh

Một hệ thống có thể kết nối nhiều loại dàn lạnh khác nhau như:

Dàn lạnh cassette âm trần.
Dàn lạnh giấu trần nối ống gió.
Dàn lạnh treo tường.
Dàn lạnh áp trần.
Dàn lạnh đặt sàn.

Việc lựa chọn dàn lạnh phải căn cứ vào công năng phòng, chiều cao trần, yêu cầu thẩm mỹ, độ ồn và khả năng bảo trì.

Hệ thống đường ống đồng

Đường ống môi chất lạnh kết nối dàn nóng với các dàn lạnh.

Đây là một trong những hạng mục quyết định trực tiếp đến độ ổn định của hệ thống.

Cần kiểm soát chặt:

Đường kính ống.
Tổng chiều dài.
Chênh cao.
Chất lượng ống đồng.
Mối hàn.
Bảo ôn.
Lượng môi chất lạnh bổ sung.

Bộ chia gas

Refnet hoặc Y-Branch giúp phân phối môi chất lạnh từ tuyến chính đến các nhánh dàn lạnh.

Bộ chia phải được:

Chọn đúng chủng loại.
Lắp đúng chiều.
Đúng vị trí.
Tuân thủ hướng dẫn của nhà sản xuất.

Điện và hệ thống điều khiển

Hệ thống VRV/VRF sử dụng điện nguồn, dây điều khiển và mạng truyền thông để liên kết giữa dàn nóng, dàn lạnh và bộ điều khiển.

Tùy quy mô, công trình có thể sử dụng:

Điều khiển riêng từng phòng.
Điều khiển nhóm.
Điều khiển trung tâm.
Kết nối BMS.

Nguyên lý hoạt động của hệ thống VRV/VRF

Điểm cốt lõi của VRV/VRF là khả năng điều chỉnh công suất theo nhu cầu tải thực tế.

Ví dụ, trong một tòa nhà văn phòng:

Phòng họp đang có đông người cần nhiều công suất lạnh hơn, trong khi một phòng làm việc ít người chỉ cần tải lạnh thấp. Hệ thống sẽ điều chỉnh lượng môi chất lạnh và công suất máy nén để đáp ứng từng khu vực.

Khi tải giảm, máy nén không nhất thiết phải vận hành liên tục ở công suất tối đa.

Nhờ vậy, hệ thống có khả năng vận hành linh hoạt hơn trong các công trình có tải lạnh thay đổi theo thời gian.

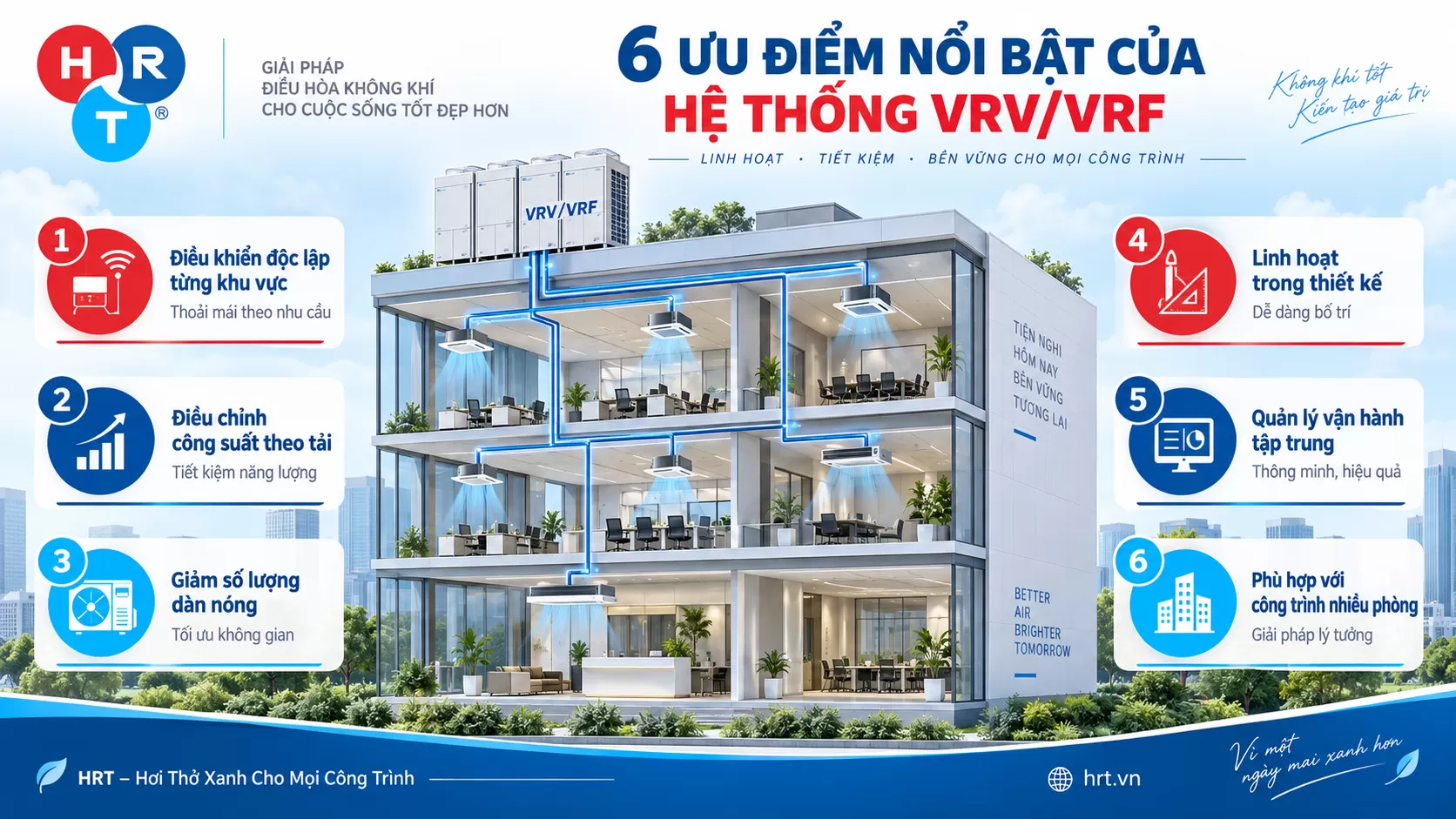

6 ưu điểm nổi bật của hệ thống VRV/VRF

Hệ thống VRV/VRF

1. Điều khiển độc lập từng khu vực

Mỗi phòng hoặc từng nhóm phòng có thể được cài đặt nhiệt độ và thời gian hoạt động khác nhau.

Đây là lợi thế lớn tại các công trình có nhiều zone sử dụng độc lập.

2. Điều chỉnh công suất theo tải

Công nghệ biến tần và khả năng điều chỉnh lưu lượng môi chất giúp hệ thống thay đổi công suất phù hợp với tải thực tế.

Điều này giúp hạn chế vận hành dư công suất khi nhu cầu lạnh thấp.

3. Giảm số lượng dàn nóng

Thay vì mỗi phòng phải có một dàn nóng riêng, nhiều dàn lạnh có thể kết nối với một cụm dàn nóng trung tâm.

Điều này đặc biệt hữu ích với những công trình có yêu cầu cao về kiến trúc mặt ngoài.

4. Linh hoạt trong thiết kế

VRV/VRF có nhiều lựa chọn dàn lạnh nên dễ phối hợp với kiến trúc và nội thất.

Hệ thống phù hợp với cả phòng nhỏ, phòng họp, văn phòng mở, phòng khách sạn và các khu vực yêu cầu thẩm mỹ cao.

5. Quản lý vận hành tập trung

Hệ thống có thể được tích hợp với bộ điều khiển trung tâm để theo dõi trạng thái, nhiệt độ, lịch vận hành và các khu vực sử dụng.

Với công trình phù hợp, hệ thống cũng có thể kết nối BMS.

6. Phù hợp với công trình nhiều phòng

Đây là lợi thế nổi bật so với các giải pháp chỉ phục vụ một khu vực lớn.

VRV/VRF đặc biệt phù hợp khi công trình cần phân vùng điều hòa rõ ràng.

VRV/VRF có thực sự tiết kiệm điện?

VRV/VRF có khả năng điều chỉnh công suất theo tải thực tế nên có tiềm năng tối ưu năng lượng tốt.

Tuy nhiên, không nên hiểu rằng chỉ cần lắp VRV/VRF là công trình chắc chắn tiết kiệm điện.

Hiệu quả năng lượng còn phụ thuộc vào:

Tính toán tải lạnh.
Phân chia zone.
Tỷ lệ kết nối.
Nhiệt độ cài đặt.
Lịch vận hành.
Điều kiện dàn nóng.
Vệ sinh dàn trao đổi nhiệt.
Gió tươi.
Bảo trì.
Thói quen vận hành của người sử dụng.

Một hệ thống tốt phải bắt đầu từ thiết kế đúng, không phải chỉ từ việc chọn thiết bị tốt.

VRV/VRF có cần hệ thống gió tươi không?

Đây là vấn đề rất quan trọng nhưng thường bị bỏ qua.

VRV/VRF chủ yếu thực hiện nhiệm vụ xử lý tải lạnh hoặc tải nhiệt trong không gian. Hệ thống không đồng nghĩa với việc đã giải quyết đầy đủ nhu cầu cấp khí tươi cho người sử dụng.

Tùy công trình, VRV/VRF có thể cần kết hợp với:

PAU.
AHU.
DOAS.
HRV/ERV.
Hệ thống cấp gió tươi.
Hệ thống hút thải.
Giải pháp lọc và kiểm soát IAQ.

Đặc biệt với văn phòng, khách sạn, trường học hoặc khu vực đông người, gió tươi phải được tính toán ngay từ giai đoạn thiết kế.

VRV/VRF phù hợp với công trình nào?

Tòa nhà văn phòng

Văn phòng có phòng họp, phòng lãnh đạo, khu làm việc mở và nhiều không gian hoạt động theo lịch khác nhau.

VRV/VRF giúp phân vùng và điều khiển độc lập từng khu vực.

Khách sạn và resort

Mỗi phòng khách có thời gian sử dụng khác nhau nên khả năng điều khiển riêng từng phòng là một lợi thế.

Tuy nhiên, thiết kế khách sạn cần đặc biệt chú ý đến:

Gió tươi.
Hút thải WC.
Độ ồn.
Nước ngưng.
Không gian bảo trì.
Điều khiển theo trạng thái phòng.

Biệt thự cao cấp

VRV/VRF giúp giảm số lượng dàn nóng và tạo sự đồng bộ về kiến trúc.

Dàn lạnh giấu trần nối ống gió cũng giúp không gian nội thất gọn và thẩm mỹ hơn.

Showroom và công trình thương mại

Các khu vực có lịch hoạt động hoặc tải lạnh khác nhau có thể được chia thành nhiều zone để vận hành linh hoạt.

Trường học và trung tâm đào tạo

VRV/VRF phù hợp khi công trình gồm nhiều lớp học, phòng chức năng hoặc phòng đào tạo sử dụng không đồng thời.

Tuy nhiên, cần đặc biệt tính toán lượng gió tươi cho khu vực đông người.

Khi nào không nên mặc định chọn VRV/VRF?

VRV/VRF có nhiều ưu điểm nhưng với một số công trình, Chiller, AHU, Packaged/Rooftop hoặc giải pháp HVAC kết hợp có thể phù hợp hơn.

Cần đánh giá kỹ khi công trình:

Có tải lạnh rất lớn.
Có yêu cầu xử lý lượng gió tươi lớn.
Cần kiểm soát nhiệt độ và độ ẩm chặt.
Có không gian mở diện tích lớn.
Có môi trường nhiều bụi, hơi dầu hoặc hóa chất.
Có yêu cầu HVAC công nghiệp đặc thù.

Vì vậy, không nên chọn hệ HVAC theo thói quen hoặc chỉ dựa vào giá thiết bị.

So sánh VRV/VRF và Chiller

Tiêu chí	VRV/VRF	Chiller
Môi chất phân phối	Môi chất lạnh	Nước lạnh
Thiết bị đầu cuối	Dàn lạnh DX	FCU/AHU
Phân vùng	Rất linh hoạt	Linh hoạt tùy thiết kế
Công trình nhiều phòng	Phù hợp	Có thể phù hợp
Công trình tải lạnh lớn	Cần đánh giá	Thường có lợi thế
Hệ đường ống	Ống đồng	Ống nước
Điều khiển từng zone	Thuận lợi	Tùy cấu hình
Xử lý gió tươi	Cần hệ kết hợp	Thuận lợi khi kết hợp AHU/PAU
Vận hành	Tương đối linh hoạt	Cần hệ thống quản lý phù hợp

Không có hệ thống nào luôn tốt hơn hệ thống còn lại.

Giải pháp đúng phải dựa trên:

Tải lạnh → Công năng → Phân vùng → Gió tươi → Không gian kỹ thuật → Vận hành → Chi phí vòng đời.

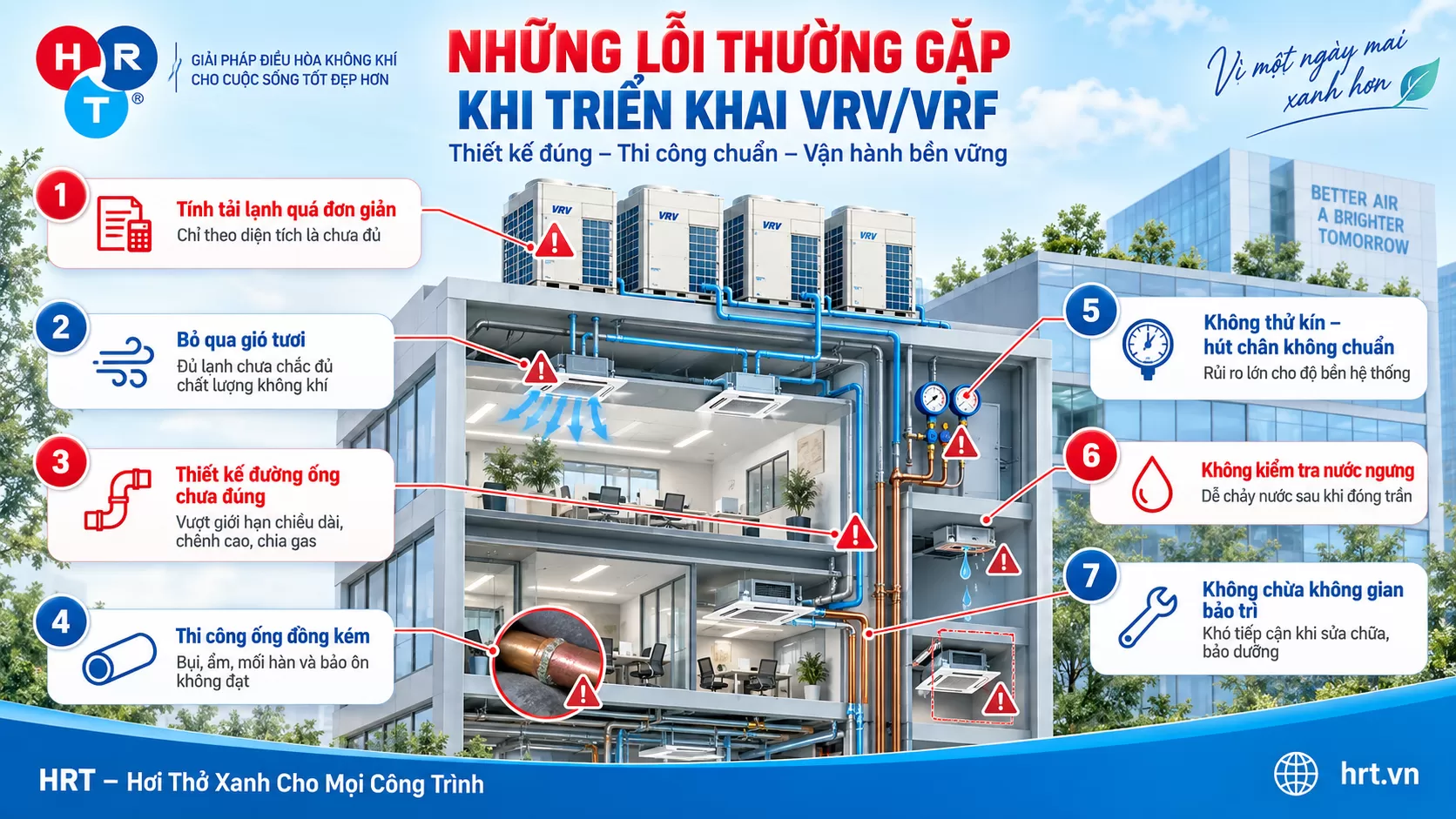

Những lỗi thường gặp khi triển khai VRV/VRF

hệ thống VRV VRF

Tính tải lạnh theo diện tích một cách đơn giản

Công suất lạnh không chỉ phụ thuộc diện tích.

Cần tính đến hướng nắng, kết cấu bao che, số người, thiết bị, chiếu sáng, gió tươi và thời gian sử dụng.

Bỏ qua gió tươi

Phòng đủ lạnh chưa đồng nghĩa với chất lượng không khí tốt.

Đây là một trong những sai lầm phổ biến khi thiết kế công trình sử dụng VRV/VRF.

Thiết kế đường ống không đúng

Chiều dài ống, chênh cao, bộ chia gas và tỷ lệ kết nối cần nằm trong giới hạn kỹ thuật của từng hệ thống.

Thi công ống đồng không đảm bảo

Các vấn đề như bụi, hơi ẩm, oxit trong đường ống, mối hàn kém hoặc bảo ôn không kín có thể ảnh hưởng lâu dài đến hệ thống.

Không thử kín và hút chân không đúng quy trình

Đây là những bước không nên rút ngắn để chạy theo tiến độ.

Không kiểm tra nước ngưng trước khi đóng trần

Sai độ dốc hoặc tắc đường nước ngưng có thể gây chảy nước sau khi công trình đi vào vận hành.

Không chừa không gian bảo trì

Dàn lạnh âm trần cần cửa thăm đủ kích thước để tiếp cận lọc gió, quạt, bơm nước ngưng, bo mạch và các linh kiện quan trọng.

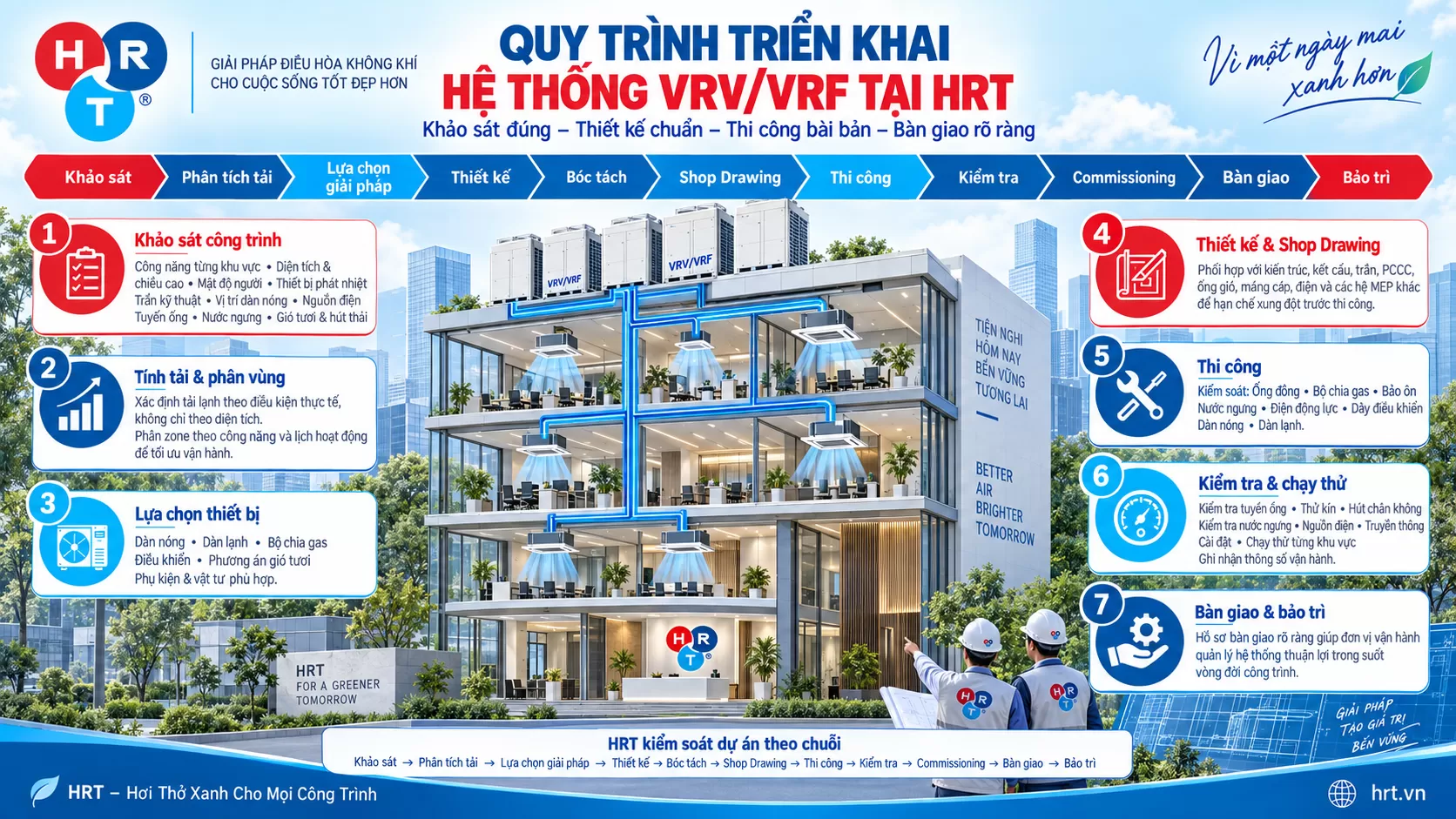

Quy trình triển khai hệ thống VRV/VRF tại HRT

hệ thống VRV VRF

HRT kiểm soát dự án theo chuỗi:

Khảo sát → Phân tích tải → Lựa chọn giải pháp → Thiết kế → Bóc tách → Shop Drawing → Thi công → Kiểm tra → Commissioning → Bàn giao → Bảo trì

Bước 1: Khảo sát công trình

HRT khảo sát:

Công năng từng khu vực.
Diện tích và chiều cao.
Mật độ người.
Thiết bị phát nhiệt.
Trần kỹ thuật.
Vị trí dàn nóng.
Nguồn điện.
Tuyến ống.
Nước ngưng.
Gió tươi và hút thải.

Bước 2: Tính tải và phân vùng

Tải lạnh được xác định theo điều kiện thực tế thay vì chỉ chọn công suất theo diện tích.

Các khu vực có công năng và lịch hoạt động khác nhau được phân zone để tối ưu vận hành.

HRT lựa chọn:

Bước 3: Lựa chọn thiết bị

Dàn nóng.
Dàn lạnh.
Bộ chia gas.
Điều khiển.
Phương án gió tươi.
Phụ kiện và vật tư phù hợp.

Bước 4: Thiết kế và Shop Drawing

Hệ thống VRV/VRF được phối hợp với:

Kiến trúc.
Kết cấu.
Trần.
PCCC.
Ống gió.
Máng cáp.
Điện.
Các hệ MEP khác.

Mục tiêu là hạn chế xung đột trước khi thi công.

Bước 5: Thi công

Các hạng mục trọng yếu được kiểm soát gồm:

Ống đồng – bộ chia gas – bảo ôn – nước ngưng – điện động lực – dây điều khiển – dàn nóng – dàn lạnh.

Bước 6: Kiểm tra và chạy thử

Trước khi bàn giao cần thực hiện các bước kiểm tra kỹ thuật phù hợp như:

Kiểm tra tuyến ống.
Thử kín.
Hút chân không.
Kiểm tra nước ngưng.
Kiểm tra nguồn điện.
Kiểm tra truyền thông.
Cài đặt hệ thống.
Chạy thử từng khu vực.
Ghi nhận thông số vận hành.

Bước 7: Bàn giao và bảo trì

Hồ sơ bàn giao cần rõ ràng để đơn vị vận hành có thể quản lý hệ thống thuận lợi trong suốt vòng đời công trình.

Tiêu chí lựa chọn hệ thống VRV/VRF cho công trình

Trước khi đầu tư, chủ đầu tư nên trả lời 7 câu hỏi:

Công trình có bao nhiêu khu vực điều hòa độc lập?
Tải lạnh thực tế là bao nhiêu?
Các khu vực có vận hành cùng thời gian không?
Hệ thống gió tươi được giải quyết như thế nào?
Có đủ vị trí đặt dàn nóng và không gian bảo trì không?
Tuyến ống có đáp ứng giới hạn kỹ thuật không?
Chi phí đầu tư và vận hành trong nhiều năm ra sao?

Nếu chưa có câu trả lời rõ ràng cho các vấn đề này, không nên quyết định hệ thống chỉ dựa trên báo giá thiết bị.

HRT – Tư vấn, thiết kế và thi công hệ thống VRV/VRF

Một hệ thống VRV/VRF vận hành hiệu quả cần sự đồng bộ từ khâu khảo sát đến thiết kế, thi công và bảo trì.

HRT cung cấp giải pháp HVAC theo quy trình:

Tư vấn → Thiết kế → Cung cấp thiết bị → Thi công → Kiểm tra → Nghiệm thu → Bảo trì → Tối ưu vận hành.

HRT tập trung vào ba nguyên tắc:

Hiểu Đúng – Rõ Ràng – Tận Tâm.

Mỗi dự án được xem xét dựa trên điều kiện thực tế thay vì áp dụng một cấu hình giống nhau cho mọi công trình.

Nếu VRV/VRF phù hợp, HRT sẽ tối ưu hệ thống theo tải lạnh, công năng và mục tiêu vận hành.

Nếu giải pháp khác như Chiller – AHU/FCU, Packaged/Rooftop hoặc hệ thống kết hợp phù hợp hơn, HRT sẽ tư vấn trên cơ sở kỹ thuật và hiệu quả vòng đời công trình.

Kết luận

Hệ thống VRV/VRF là một trong những giải pháp điều hòa trung tâm phù hợp với các công trình có nhiều phòng và nhiều khu vực cần điều khiển độc lập.

Ưu điểm chính của VRV/VRF là:

Điều khiển linh hoạt.
Phân vùng tốt.
Điều chỉnh công suất theo tải.
Giảm số lượng dàn nóng.
Dễ phối hợp kiến trúc.
Thuận lợi cho quản lý tập trung.

Tuy nhiên, hiệu quả thực sự phụ thuộc vào toàn bộ hệ thống:

Tải lạnh + thiết bị + đường ống + gió tươi + thi công + điều khiển + commissioning + bảo trì.

Vì vậy, điều quan trọng không phải là hỏi “VRV/VRF có tốt không?”, mà là:

“VRV/VRF có phải giải pháp phù hợp nhất với công trình này hay không?”

HRT sẵn sàng khảo sát và tư vấn giải pháp HVAC phù hợp với từng dự án.
