HVAC Khu Công Nghiệp: Giải Pháp Điều Hòa

HVAC khu công nghiệp là gì?

HVAC khu công nghiệp là hệ thống kiểm soát môi trường không khí dành cho nhà máy, nhà xưởng, kho công nghiệp và các khu vực sản xuất.

HVAC là viết tắt của:

Heating: Sưởi ấm.
Ventilation: Thông gió.
Air Conditioning: Điều hòa không khí.

Trong nhà máy, HVAC không đơn giản là lắp đặt điều hòa để giảm nhiệt độ. Một hệ thống hoàn chỉnh có thể bao gồm:

Điều hòa không khí.
Điều hòa trung tâm.
Cấp gió tươi.
Thông gió nhà xưởng.
Hút khí nóng.
Hút bụi, mùi và hơi phát sinh.
Cấp gió bù.
Lọc không khí.
Kiểm soát nhiệt độ – độ ẩm.
Kiểm soát áp suất phòng.
Hệ thống đường ống gió.
Hệ thống đường ống nước lạnh.
Hệ thống điện động lực và điều khiển.
BMS và các giải pháp quản lý năng lượng.

Do đó, HVAC cần được xem như “lá phổi” của nhà máy, có ảnh hưởng trực tiếp đến môi trường sản xuất, con người, thiết bị và chi phí vận hành dài hạn.

Vì sao HVAC nhà máy khác HVAC văn phòng?

Một trong những sai lầm thường gặp là áp dụng cách tính HVAC văn phòng cho nhà xưởng.

Trong nhà máy, tải nhiệt và điều kiện vận hành phức tạp hơn rất nhiều.

Tải nhiệt từ máy móc

Máy sản xuất, động cơ, lò, máy nén, tủ điện, dây chuyền và thiết bị công nghệ có thể phát sinh lượng nhiệt lớn liên tục.

Nhà xưởng có chiều cao lớn

Nhiều nhà máy có trần cao từ vài mét đến hàng chục mét.

Nếu tổ chức luồng khí không hợp lý, khí lạnh có thể phân bố không đúng vùng làm việc trong khi nhiệt nóng tích tụ phía trên mái.

Tải nhiệt từ mái và vách

Nhà xưởng sử dụng mái kim loại hoặc kết cấu hấp thụ bức xạ mặt trời có thể làm tăng đáng kể tải nhiệt trong những thời điểm nắng nóng.

Phát sinh bụi, mùi và khí nóng

Tùy ngành sản xuất, nhà máy có thể phát sinh:

Bụi.
Hơi nóng.
Hơi dầu.
Mùi.
Hơi ẩm.
Khói.
Các dòng khí cần thu gom và thải ra ngoài.

Những vấn đề này không thể giải quyết chỉ bằng điều hòa.

Vận hành nhiều ca

Một số nhà máy vận hành 8 giờ/ngày, nhưng cũng có nhà máy hoạt động 16–24 giờ/ngày.

Thời gian vận hành ảnh hưởng rất lớn đến lựa chọn thiết bị và bài toán tổng chi phí vòng đời.

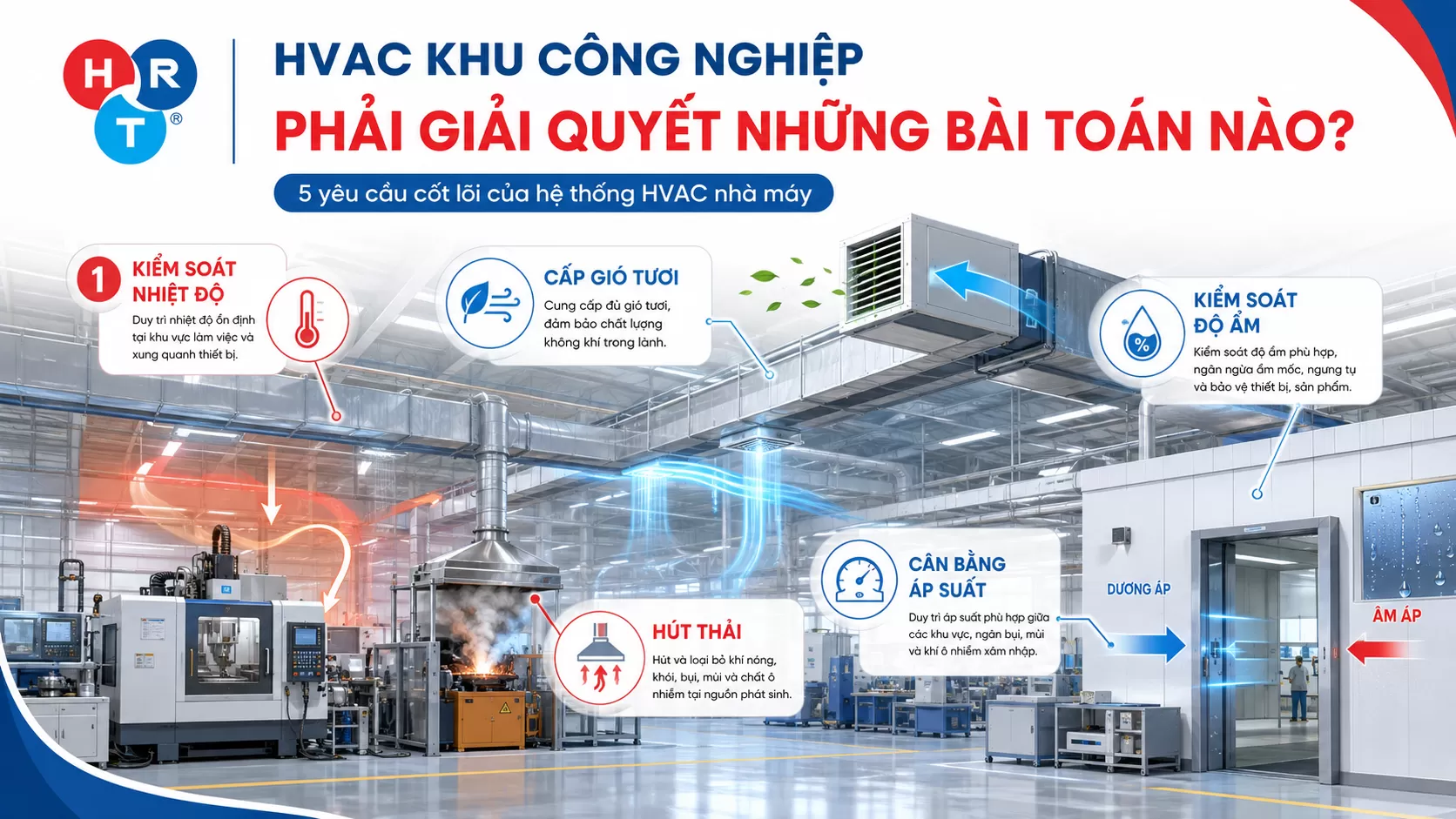

HVAC khu công nghiệp phải giải quyết những bài toán nào?

HVAC Khu Công Nghiệp

Một hệ thống HVAC nhà máy tốt cần đồng thời giải quyết nhiều yêu cầu.

1. Kiểm soát nhiệt độ

Nhiệt độ cần phù hợp với:

Điều kiện làm việc của con người.
Máy móc.
Dây chuyền sản xuất.
Nguyên vật liệu.
Thành phẩm.

Không nhất thiết mọi khu vực trong nhà máy đều phải duy trì cùng một mức nhiệt độ.

2. Kiểm soát độ ẩm

Một số ngành sản xuất nhạy cảm với độ ẩm.

Độ ẩm quá cao hoặc quá thấp có thể ảnh hưởng tới:

Chất lượng sản phẩm.
Thiết bị.
Quá trình sản xuất.
Hiện tượng đọng sương.
Ăn mòn.
Môi trường làm việc.

3. Cấp gió tươi

Không khí bên ngoài cần được đưa vào phù hợp với số lượng người và yêu cầu vận hành.

Gió tươi phải được tính toán thay vì chỉ mở cửa hoặc lắp quạt cấp theo kinh nghiệm.

4. Hút thải

Hút thải cần được bố trí gần nguồn phát sinh khi có thể.

Điều này giúp hạn chế:

Nguồn ô nhiễm → Phát tán trong nhà xưởng → Điều hòa phải xử lý toàn bộ không gian.

Nguyên tắc phù hợp hơn thường là:

Thu gom tại nguồn → Hút thải → Cấp gió bù → Kiểm soát môi trường tổng thể.

5. Cân bằng áp suất

Khi hút một lượng lớn không khí ra khỏi nhà xưởng nhưng không cấp đủ gió bù, khu vực có thể bị áp suất âm.

Hệ quả có thể là:

Không khí nóng bên ngoài bị hút vào.
Bụi từ khu vực khác xâm nhập.
Điều hòa tăng tải.
Khó kiểm soát nhiệt độ.
Luồng khí trong nhà máy mất cân bằng.

Các hệ thống HVAC thường sử dụng cho nhà máy

Không có một hệ thống điều hòa nào tốt nhất cho mọi nhà máy.

Giải pháp cần được lựa chọn theo công năng.

Điều hòa trung tâm Water Chiller

Hệ thống Chiller thường phù hợp với các công trình có:

Tải lạnh tương đối lớn.
Nhiều khu vực sử dụng.
Yêu cầu vận hành dài hạn.
Nhu cầu điều khiển tập trung.
AHU, PAU hoặc FCU phân bố trên diện rộng.

Cấu hình có thể bao gồm:

Chiller → Bơm nước lạnh → Đường ống → AHU/FCU/PAU → Hệ thống gió → Không gian sử dụng

Ưu điểm quan trọng là khả năng tổ chức hệ thống trung tâm và linh hoạt khi kết hợp xử lý không khí.

Hệ thống VRV/VRF

VRV/VRF có thể phù hợp với:

Văn phòng nhà máy.
Phòng họp.
Khu quản lý.
Phòng chức năng.
Một số khu sản xuất có tải lạnh phù hợp.
Công trình cần chia nhiều zone hoạt động độc lập.

Hệ VRV/VRF có lợi thế về khả năng điều khiển từng khu vực và triển khai linh hoạt.

Tuy nhiên, cần kiểm tra tải lạnh, chiều dài đường ống, độ chênh cao và điều kiện vận hành trước khi lựa chọn.

Điều hòa Packaged

Packaged là một giải pháp có thể phù hợp với:

Nhà xưởng.
Không gian lớn.
Khu sản xuất.
Khu vực cần cấp gió với lưu lượng tương đối lớn.

Packaged thường được kết hợp với hệ thống ống gió để phân phối không khí tới khu vực sử dụng.

Rooftop

Điều hòa Rooftop có thể được cân nhắc trong các công trình có:

Mặt bằng nhà xưởng phù hợp.
Diện tích mái đáp ứng yêu cầu.
Không gian cần xử lý gió tập trung.
Nhu cầu tích hợp điều hòa và cấp gió.

Việc lựa chọn Rooftop cần đánh giá đồng thời kết cấu, đường gió, khả năng bảo trì và điều kiện môi trường bên ngoài.

Hệ thống thông gió nhà xưởng

Không phải khu vực nào cũng cần điều hòa.

Đối với một số nhà xưởng, bài toán chính có thể là:

Thải khí nóng.
Tăng trao đổi không khí.
Giảm tích tụ nhiệt.
Cấp khí mới.
Giảm cảm giác bí khí.

Khi đó, giải pháp thông gió được thiết kế đúng có thể hiệu quả hơn việc điều hòa toàn bộ thể tích nhà xưởng.

Hút thải cục bộ

Với các nguồn phát sinh tập trung, ưu tiên xử lý ngay tại nguồn có thể giúp giảm lượng không khí cần xử lý.

Ví dụ:

Máy phát nhiệt.
Khu vực gia công.
Khu phát sinh hơi.
Dây chuyền phát sinh mùi.
Khu vực phát sinh bụi.

Một hệ thống hút thải hiệu quả cần xác định:

Nguồn phát sinh → Chụp hút → Lưu lượng hút → Đường ống → Quạt → Xử lý nếu cần → Thải ra ngoài

Nhà máy nên chọn Chiller, VRV/VRF hay Packaged?

Không nên lựa chọn chỉ dựa trên giá mua thiết bị.

Cần so sánh ít nhất các yếu tố:

Tiêu chí	Chiller	VRV/VRF	Packaged/Rooftop
Công suất lớn	Rất phù hợp	Tùy quy mô	Phù hợp
Chia nhiều zone	Tốt	Rất tốt	Tùy thiết kế
Xử lý gió tập trung	Rất tốt	Cần kết hợp	Tốt
Nhà xưởng lớn	Tốt	Cần đánh giá	Tốt
Văn phòng nhà máy	Có thể	Rất phù hợp	Có thể
Điều khiển tập trung	Tốt	Tốt	Tốt
Mở rộng từng khu	Tùy thiết kế	Linh hoạt	Tùy cấu hình

Trong thực tế, một nhà máy hoàn toàn có thể sử dụng nhiều hệ HVAC khác nhau trong cùng một công trình.

Ví dụ:

Chiller cho khu sản xuất.
VRV/VRF cho văn phòng.
Packaged cho một số khu công nghệ.
Quạt hút cho khu vực phát nhiệt.
ERV/HRV cho những khu vực phù hợp.
Hệ thống gió tươi riêng.
Hệ thống hút thải riêng.

Mục tiêu không phải tìm một thiết bị “mạnh nhất”, mà là lựa chọn đúng hệ thống cho đúng khu vực.

7 yếu tố cần khảo sát trước khi thiết kế HVAC nhà máy

1. Công năng từng khu vực

Phải phân chia rõ:

Khu sản xuất.
Kho.
Văn phòng.
Phòng kỹ thuật.
Phòng điện.
Phòng server.
Khu phụ trợ.
Khu vực đặc biệt.

2. Dây chuyền sản xuất

Cần hiểu thiết bị sản xuất:

Đặt ở đâu?
Phát nhiệt bao nhiêu?
Hoạt động theo ca nào?
Có phát sinh bụi, mùi, hơi nóng hay không?

3. Số lượng nhân sự

Số người làm việc ảnh hưởng đến:

Tải lạnh.
Gió tươi.
Nhiệt hiện.
Nhiệt ẩn.

4. Kết cấu công trình

Cần đánh giá:

Mái.
Vách.
Cửa.
Chiều cao xưởng.
Hướng nắng.
Khả năng cách nhiệt.

5. Thời gian vận hành

Nhà máy vận hành 8 giờ và nhà máy vận hành 24 giờ cần được đánh giá theo hai bài toán hoàn toàn khác nhau.

6. Yêu cầu nhiệt độ – độ ẩm

Cần xác định rõ yêu cầu theo từng khu vực thay vì áp một thông số chung cho toàn bộ nhà máy.

7. Kế hoạch mở rộng

Ngay từ thiết kế ban đầu nên xem xét khả năng:

Mở rộng dây chuyền.
Tăng công suất.
Bổ sung thiết bị.
Chia thêm zone.

Thiết kế có khả năng mở rộng hợp lý sẽ giúp giảm chi phí cải tạo về sau.

Những sai lầm thường gặp khi đầu tư HVAC khu công nghiệp

Chọn công suất theo diện tích

Công thức kiểu “bao nhiêu m² dùng bao nhiêu RT” chỉ có thể dùng cho đánh giá rất sơ bộ.

Thiết kế thực tế phải tính tải.

Chỉ tập trung vào giá thiết bị

Thiết bị giá thấp chưa chắc đem lại tổng chi phí thấp.

Cần đánh giá:

CAPEX + Điện năng + Bảo trì + Tuổi thọ + Phụ tùng + Nhân công vận hành + Rủi ro dừng sản xuất

Chỉ lắp điều hòa nhưng không xử lý thông gió

Nếu nhà xưởng phát sinh khí nóng hoặc ô nhiễm mà chỉ tăng công suất điều hòa, hệ thống có thể vừa tốn điện vừa không giải quyết đúng nguyên nhân.

Hút nhiều nhưng không cấp gió bù

Đây là lỗi phổ biến khiến áp suất nhà xưởng mất cân bằng.

Thiết kế không tính tới bảo trì

Thiết bị phải có:

Không gian tiếp cận.
Lối bảo trì.
Khoảng tháo lọc.
Khoảng tháo coil.
Điểm xả nước.
Vị trí thao tác van.
Khả năng thay thế linh kiện.

Một hệ thống khó bảo trì sẽ trở thành hệ thống đắt đỏ trong dài hạn.

Tối ưu năng lượng HVAC nhà máy như thế nào?

HVAC thường là một trong những hệ thống tiêu thụ năng lượng đáng kể tại nhiều công trình.

Do đó, tối ưu cần được thực hiện ngay từ thiết kế.

Chọn đúng công suất

Thiết bị quá lớn không đồng nghĩa với an toàn hơn.

Oversize có thể gây:

Chi phí đầu tư tăng.
Điều khiển kém ổn định.
Đóng/ngắt không tối ưu.
Hiệu suất tải phần giảm trong một số trường hợp.

Chia zone phù hợp

Khu vực hoạt động khác nhau nên có khả năng kiểm soát độc lập.

Không nên vận hành cả hệ thống chỉ để phục vụ một khu vực nhỏ.

Sử dụng biến tần

Biến tần có thể được áp dụng phù hợp cho:

Quạt.
Bơm.
Một số máy nén.
Hệ thống điều khiển lưu lượng.

Điều khiển theo nhu cầu

Có thể dựa trên:

Nhiệt độ.
Độ ẩm.
Lịch hoạt động.
Tải thực tế.
Áp suất.
CO₂ trong các ứng dụng phù hợp.

Thu hồi năng lượng

ERV/HRV hoặc các giải pháp thu hồi nhiệt có thể được nghiên cứu khi lượng gió tươi và gió thải đủ lớn và điều kiện vận hành phù hợp.

Không nên mặc định mọi nhà máy đều cần thu hồi nhiệt.

Hiệu quả phải được tính toán theo từng công trình.

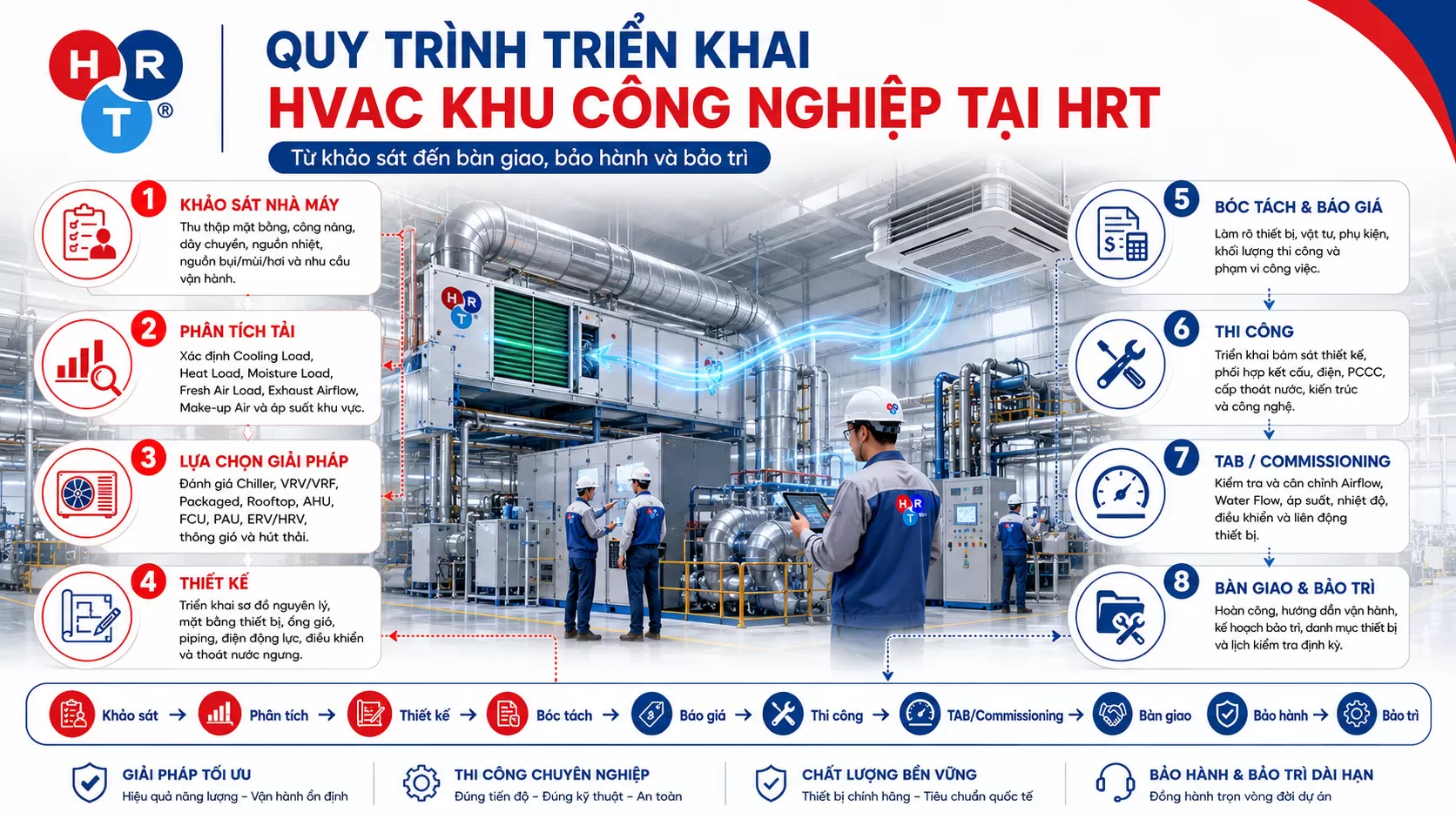

Quy trình triển khai HVAC khu công nghiệp tại HRT

HVAC Khu Công Nghiệp

HRT tiếp cận dự án theo chuỗi:

Khảo sát → Phân tích → Thiết kế → Bóc tách → Báo giá → Thi công → TAB/Commissioning → Bàn giao → Bảo hành → Bảo trì

Bước 1: Khảo sát nhà máy

Đội ngũ kỹ thuật thu thập:

Mặt bằng.
Công năng.
Dây chuyền.
Nguồn nhiệt.
Nguồn bụi/mùi/hơi.
Thời gian vận hành.
Nhu cầu nhiệt độ – độ ẩm.
Hệ thống HVAC hiện hữu nếu có.

Bước 2: Phân tích tải

Xác định:

Cooling Load.
Heat Load.
Moisture Load.
Fresh Air Load.
Exhaust Airflow.
Make-up Air.
Áp suất từng khu vực.

Bước 3: Lựa chọn giải pháp

HRT đánh giá các phương án như:

Water Chiller.
VRV/VRF.
Packaged.
Rooftop.
AHU.
FCU.
PAU.
ERV/HRV.
Thông gió.
Hút thải.
Lọc không khí.

Không lựa chọn hệ thống chỉ dựa vào tên thương hiệu hoặc công suất danh định.

Bước 4: Thiết kế

Triển khai:

Sơ đồ nguyên lý.
Mặt bằng thiết bị.
Hệ thống ống gió.
Hệ thống piping.
Điện động lực.
Điều khiển.
Thoát nước ngưng.
Bảo ôn.
Chi tiết lắp đặt.

Bước 5: Bóc tách và báo giá

Khối lượng cần được làm rõ để chủ đầu tư kiểm soát:

Thiết bị.
Vật tư.
Phụ kiện.
Khối lượng thi công.
Phạm vi công việc.
Hạng mục bao gồm/không bao gồm.

Bước 6: Thi công

Thi công phải bám sát thiết kế và phối hợp với:

Kết cấu.
Điện.
PCCC.
Cấp thoát nước.
Kiến trúc.
Dây chuyền công nghệ.

Bước 7: TAB và Commissioning

Hệ thống hoàn thiện chưa đồng nghĩa hệ thống vận hành đúng.

Cần kiểm tra và cân chỉnh:

Airflow.
Water Flow.
Áp suất.
Nhiệt độ.
Chế độ điều khiển.
Liên động thiết bị.

Bước 8: Bàn giao và bảo trì

Sau nghiệm thu, hệ thống cần có:

Hồ sơ hoàn công.
Hướng dẫn vận hành.
Kế hoạch bảo trì.
Danh mục thiết bị.
Lịch kiểm tra định kỳ.

Khi nào nhà máy nên cải tạo hệ thống HVAC?

Không phải lúc nào cũng cần thay toàn bộ hệ thống.

Nên khảo sát cải tạo khi xuất hiện các dấu hiệu:

Nhà xưởng nóng dù điều hòa vẫn chạy.
Điện năng HVAC tăng bất thường.
Một khu vực quá lạnh, khu vực khác lại nóng.
Độ ẩm không ổn định.
Xuất hiện đọng sương.
Gió yếu.
Nhà xưởng bí khí.
Hút mùi không hiệu quả.
Hệ thống rung hoặc ồn.
Chiller thường xuyên báo lỗi.
AHU/FCU thiếu lưu lượng.
Bảo ôn xuống cấp.
Đường ống gió rò rỉ.
Nhà máy đã thay đổi dây chuyền nhưng HVAC chưa được tính toán lại.

Trong nhiều trường hợp, giải pháp phù hợp có thể là:

Đo đạc → Xác định nguyên nhân → Cân chỉnh → Cải tạo cục bộ → Tối ưu điều khiển

thay vì thay mới toàn bộ thiết bị.

HRT – Tổng thầu HVAC cho nhà máy và khu công nghiệp

Đối với công trình công nghiệp, HRT định hướng giải pháp dựa trên điều kiện vận hành thực tế thay vì áp dụng một cấu hình chung cho mọi nhà máy.

Các nhóm hệ thống HRT triển khai gồm:

Điều hòa trung tâm Water Chiller.
VRV/VRF.
Packaged.
Rooftop.
AHU/FCU/PAU.
ERV/HRV.
Hệ thống gió tươi.
Hệ thống thông gió.
Hệ thống hút thải.
Hệ thống ống gió.
Piping HVAC.
Điện động lực và điều khiển.
BMS và giải pháp điều khiển phù hợp.
Bảo trì và cải tạo HVAC.

Phương pháp của HRT tập trung vào:

Hiểu đúng nhu cầu → Thiết kế đúng → Thi công đúng → Đo kiểm đúng → Vận hành hiệu quả

Thay vì chỉ so sánh chi phí đầu tư ban đầu, HRT hướng tới bài toán dài hạn gồm:

Chi phí đầu tư + Điện năng + Bảo trì + Độ ổn định + Khả năng mở rộng + Tuổi thọ hệ thống

HVAC khu công nghiệp và mục tiêu phát triển bền vững

Một hệ thống HVAC hiệu quả không chỉ giúp giảm chi phí điện.

Thiết kế đúng còn có thể góp phần:

Hạn chế lãng phí năng lượng.
Cải thiện môi trường làm việc.
Kiểm soát chất lượng không khí.
Gia tăng tuổi thọ thiết bị.
Giảm chi phí bảo trì.
Nâng cao khả năng đo lường và quản lý vận hành.

Đây cũng là nền tảng quan trọng khi doanh nghiệp hưhttps://hrt.com.vn/su-menh-hrt-va-hoi-tho-xanhớng tới nhà máy xanh và các mục tiêu phát triển bền vững.

HRT – Hơi Thở Xanh Cho Mọi Công Trình.

Đúng Từ Đầu – Rõ Đến Cùng – Xanh Bền Vững.

Kết luận

HVAC khu công nghiệp không đơn giản là lựa chọn một hệ điều hòa công suất lớn.

Một giải pháp đúng phải bắt đầu từ:

Nhà máy sản xuất gì? → Tải nhiệt ở đâu? → Phát sinh bụi, mùi, hơi nóng thế nào? → Khu vực nào cần điều hòa? → Khu vực nào chỉ cần thông gió? → Cần hút bao nhiêu? → Cấp gió bù bao nhiêu? → Hệ thống vận hành bao nhiêu giờ mỗi ngày?

Khi các câu hỏi này được làm rõ, chủ đầu tư mới có cơ sở lựa chọn giữa Chiller, VRV/VRF, Packaged, Rooftop, AHU, FCU, PAU, ERV/HRV, thông gió và hút thải một cách hợp lý.

Một hệ thống được thiết kế đúng từ đầu thường dễ vận hành hơn, dễ bảo trì hơn và có cơ hội kiểm soát tốt hơn chi phí trong toàn bộ vòng đời công trình.

Nếu doanh nghiệp đang xây dựng mới, mở rộng hoặc cải tạo nhà máy, HRT có thể đồng hành từ khảo sát, tư vấn, thiết kế đến cung cấp, thi công, cân chỉnh và bảo trì hệ thống HVAC.
