HVAC trung tâm thương mại không chỉ là bài toán làm lạnh

Trung tâm thương mại là một trong những loại công trình có yêu cầu HVAC phức tạp nhất. Một hệ thống phải đồng thời phục vụ sảnh lớn, hành lang, gian hàng, siêu thị, showroom, khu vui chơi, khu F&B, nhà hàng, khu vệ sinh, kho, phòng kỹ thuật và nhiều không gian có đặc điểm tải hoàn toàn khác nhau.

Lượng khách cũng không cố định.

Ngày thường có thể tải thấp, nhưng cuối tuần, ngày lễ hoặc thời điểm diễn ra sự kiện, mật độ người tại một số khu vực có thể tăng mạnh. Hệ thống HVAC vì vậy phải có khả năng thích ứng với tải biến thiên thay vì chỉ vận hành theo một công suất cố định.

Một giải pháp HVAC trung tâm thương mại hiệu quả cần giải quyết đồng thời:

• Công suất lạnh.
• Nhiệt độ và độ ẩm.
• Phân phối không khí.
• Gió tươi.
• Hút thải.
• Lọc không khí.
• CO₂ và IAQ.
• Kiểm soát áp suất.
• Phân vùng vận hành.
• Tiêu thụ điện năng.
• Khả năng bảo trì.
• Khả năng mở rộng khi gian thuê thay đổi.

Vì vậy, không nên đánh giá một hệ HVAC chỉ bằng câu hỏi: “Chiller bao nhiêu RT?”

Câu hỏi đúng hơn phải là:

Toàn bộ hệ thống Chiller – AHU – FCU – PAU – thông gió – IAQ – điều khiển đang phối hợp với nhau như thế nào?

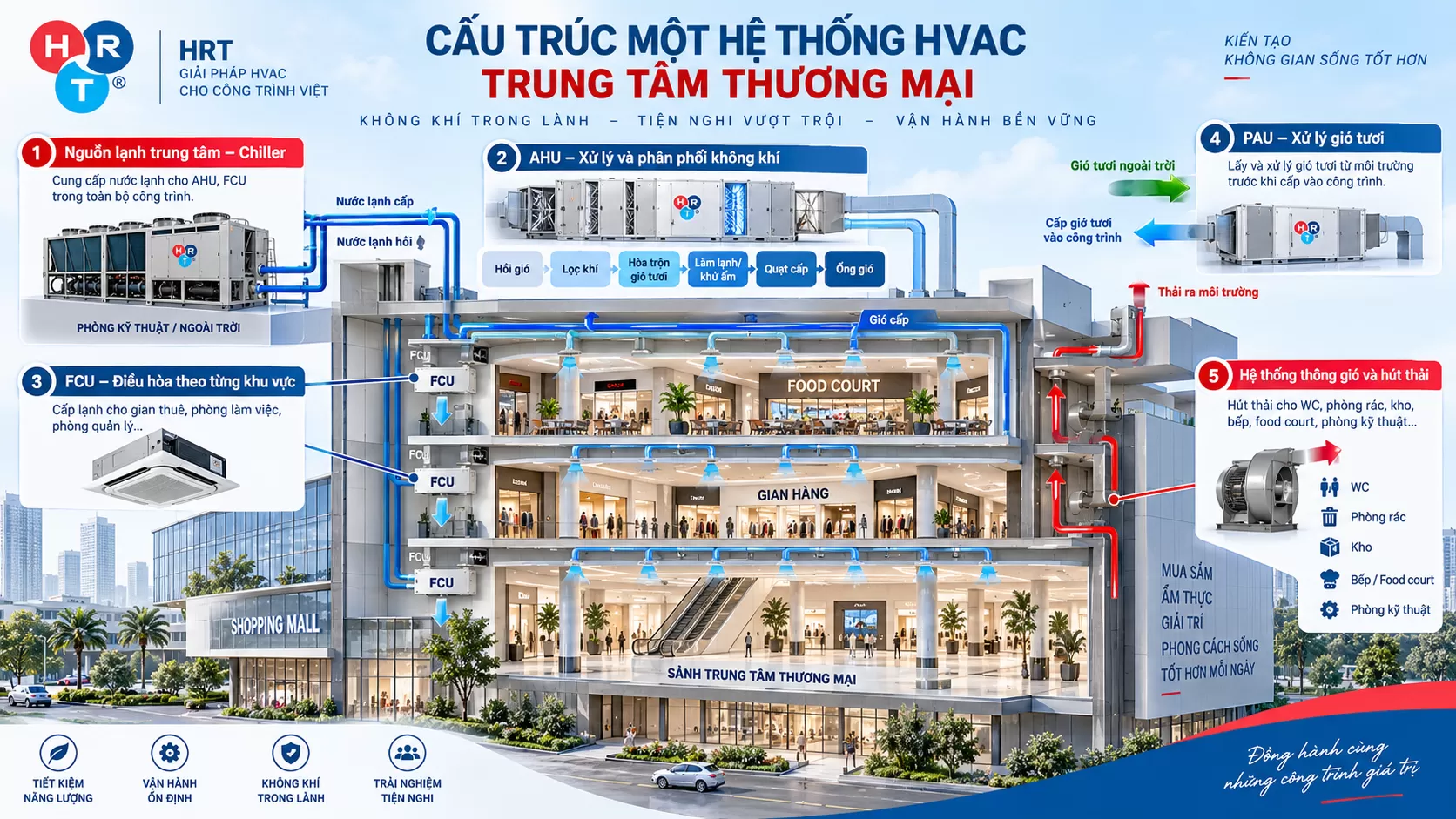

Cấu trúc một hệ thống HVAC trung tâm thương mại

Đối với trung tâm thương mại quy mô vừa và lớn, hệ HVAC có thể được tổ chức thành nhiều lớp thiết bị.

Nguồn lạnh trung tâm – Chiller

Chiller tạo nước lạnh phục vụ hệ thống điều hòa.

Nước lạnh được bơm đến:

• AHU.
• FCU.
• PAU.
• Các coil trao đổi nhiệt khác.

Tùy phương án thiết kế, hệ thống có thể sử dụng Chiller giải nhiệt gió hoặc Chiller giải nhiệt nước.

AHU – xử lý và phân phối không khí

AHU thường phục vụ:

• Sảnh lớn.
• Hành lang.
• Khu bán lẻ chung.
• Không gian có lưu lượng gió lớn.
• Khu vực cần xử lý đồng thời nhiệt độ và không khí.

AHU có thể đảm nhiệm các chức năng như:

Hồi gió → Lọc khí → Hòa trộn gió tươi → Làm lạnh/khử ẩm → Quạt cấp → Phân phối qua hệ thống ống gió.

FCU – điều hòa theo từng khu vực

FCU thường phù hợp với các không gian cần phân vùng nhỏ hơn hoặc điều khiển tương đối độc lập.

Ví dụ:

• Gian thuê.
• Phòng làm việc.
• Phòng quản lý.
• Một số khu vực phụ trợ.

PAU – xử lý gió tươi

PAU có nhiệm vụ xử lý không khí ngoài trời trước khi đưa vào công trình.

Trong điều kiện khí hậu nóng ẩm, việc đưa trực tiếp một lượng lớn không khí ngoài trời vào khu vực điều hòa mà không xử lý phù hợp có thể làm tăng tải lạnh và tải ẩm.

Hệ thống thông gió và hút thải

Các khu vực như:

• WC.
• Phòng rác.
• Kho.
• Bếp.
• Food court.
• Phòng kỹ thuật.

thường yêu cầu hệ thống hút thải riêng.

Đây là phần không thể tách khỏi HVAC tổng thể.

Chiller – trái tim của hệ thống lạnh trung tâm

Với trung tâm thương mại có tải lạnh lớn và thời gian vận hành dài, Chiller thường là một trong những phương án được xem xét đầu tiên.

Tuy nhiên, lựa chọn Chiller không đơn giản là cộng tổng tải lạnh rồi chọn máy.

Khi nào Chiller phù hợp?

Chiller thường có lợi thế khi công trình:

• Có tải lạnh lớn.
• Nhiều tầng.
• Nhiều AHU và FCU.
• Thời gian vận hành dài.
• Có khu vực dùng chung quy mô lớn.
• Có đội ngũ vận hành kỹ thuật.
• Có yêu cầu quản lý năng lượng tập trung.

Tuy nhiên, không phải mọi trung tâm thương mại đều bắt buộc phải sử dụng Chiller.

Một số khu vực hoặc công trình có thể phù hợp hơn với:

• VRV/VRF.
• Packaged.
• Rooftop.
• Hệ thống kết hợp nhiều giải pháp.

Quyết định cần dựa trên CAPEX + OPEX + tải thực tế + khả năng vận hành + vòng đời công trình.

Đừng chỉ nhìn vào COP của Chiller

Một sai lầm phổ biến là đánh giá hiệu quả hệ thống chỉ bằng hiệu suất của máy Chiller.

Trên thực tế, Chiller Plant còn bao gồm:

• Chiller.
• Bơm nước lạnh.
• Bơm nước giải nhiệt.
• Cooling Tower nếu có.
• Hệ thống đường ống.
• Van điều khiển.
• Van cân bằng.
• Cảm biến.
• Biến tần.
• Hệ thống BMS.
• Logic điều khiển.

Chiller tốt nhưng bơm chạy dư lưu lượng, van điều khiển không đúng, tháp giải nhiệt bẩn hoặc chiến lược staging không hợp lý thì tổng hệ thống vẫn có thể tiêu thụ điện lớn.

Do đó cần nhìn vào:

Chiller → Pump → Cooling Tower → AHU/FCU → Control → Tải thực tế.

AHU quyết định khả năng đưa “cái lạnh” đến đúng nơi

Chiller có thể tạo đủ nước lạnh nhưng khách hàng vẫn cảm thấy nóng.

Nguyên nhân không nhất thiết nằm ở Chiller.

Vấn đề có thể xuất phát từ AHU hoặc hệ thống phân phối không khí.

Một AHU hoạt động hiệu quả cần kiểm soát

• Lưu lượng gió.
• Nhiệt độ gió cấp.
• Nhiệt độ nước lạnh.
• Chênh nhiệt nước.
• Coil trao đổi nhiệt.
• Lọc gió.
• Quạt.
• Áp suất tĩnh.
• Van điều khiển.
• Cảm biến.
• Gió tươi.
• Độ sạch bên trong AHU.

Nếu lọc quá bẩn, áp suất tăng và lưu lượng giảm.

Nếu coil bám bụi, khả năng trao đổi nhiệt giảm.

Nếu van điều khiển không hoạt động chính xác, coil có thể thiếu hoặc dư nước lạnh.

Nếu hệ thống ống gió rò rỉ, lượng gió thực tế đến khu vực sử dụng có thể thấp hơn thiết kế.

Do đó:

Đủ công suất lạnh chưa chắc đã đủ tiện nghi.

Phân phối không khí quan trọng không kém công suất lạnh

Một trung tâm thương mại thường có trần cao, không gian lớn và nhiều vùng liên thông.

Nếu miệng gió được lựa chọn hoặc bố trí không phù hợp có thể xảy ra:

• Gió lạnh tập trung một vị trí.
• Khu vực gần AHU quá lạnh.
• Khu vực cuối tuyến thiếu lạnh.
• Gió thổi trực tiếp vào khách.
• Hồi gió không hiệu quả.
• Xuất hiện vùng khí tù.
• Chênh lệch nhiệt độ giữa các khu vực.

Vì vậy, thiết kế HVAC cần xem xét đồng thời:

Lưu lượng + vận tốc + cột áp + throw + spread + vị trí cấp/hồi gió.

IAQ – yếu tố ngày càng quan trọng trong trung tâm thương mại

IAQ – Indoor Air Quality – là chất lượng không khí trong nhà.

Một trung tâm thương mại có thể đủ lạnh nhưng IAQ vẫn chưa tốt.

Khách hàng có thể cảm thấy:

• Bí.
• Ngột ngạt.
• Có mùi.
• Không khí ẩm.
• Nhiều bụi.
• Khó chịu khi khu vực quá đông người.

Đó là lý do hệ thống HVAC hiện đại cần kiểm soát không chỉ nhiệt độ mà cả chất lượng không khí.

IAQ liên quan đến những yếu tố nào?

IAQ trong trung tâm thương mại thường liên quan đến:

• Gió tươi.
• CO₂.
• Bụi.
• Hạt mịn.
• Độ ẩm.
• Mùi.
• Nguồn ô nhiễm bên trong.
• Khả năng lọc khí.
• Hút thải.
• Cấp gió bù.
• Vệ sinh AHU và ống gió.
• Bảo trì hệ thống.

Có thể hình dung:

IAQ = Gió tươi + Lọc khí + Kiểm soát nguồn ô nhiễm + Độ ẩm + Hút thải + Bảo trì.

Không nên coi IAQ là nhiệm vụ của một thiết bị lọc không khí riêng lẻ.

Gió tươi và CO₂ trong khu vực đông người

Mật độ người tại trung tâm thương mại biến đổi rất lớn.

Đặc biệt tại:

• Food court.
• Rạp chiếu phim.
• Khu vui chơi.
• Sảnh sự kiện.
• Siêu thị.
• Khu vực chờ.

Nếu lượng gió tươi không phù hợp, chất lượng không khí có thể giảm mặc dù nhiệt độ phòng vẫn đạt yêu cầu.

Do đó, với các công trình phù hợp, có thể xem xét:

• Cảm biến CO₂.
• Điều chỉnh lưu lượng gió tươi.
• Biến tần quạt.
• Damper điều khiển.
• BMS.
• Demand Controlled Ventilation.

Mục tiêu là đưa lượng không khí ngoài trời phù hợp với điều kiện sử dụng thực tế thay vì vận hành cứng trong mọi thời điểm.

Khu F&B là một bài toán HVAC riêng

Khu nhà hàng và food court thường là một trong những khu vực khó xử lý nhất trong trung tâm thương mại.

Ở đây tồn tại đồng thời:

• Tải nhiệt lớn.
• Mùi.
• Khói.
• Hơi dầu mỡ.
• Hơi ẩm.
• Hút thải lớn.
• Mật độ khách cao.

Một lỗi thường gặp là khi khu F&B nóng thì chỉ tăng thêm công suất điều hòa.

Điều đó có thể làm nhiệt độ giảm nhưng không giải quyết được bài toán cân bằng không khí và mùi.

Khi bếp hoặc khu F&B hút một lượng lớn không khí ra ngoài, lượng không khí đó cần được bù lại hợp lý.

Hút bao nhiêu phải tính đến cấp bù

Nếu không:

Hút thải lớn → áp suất âm → kéo khí từ khu vực khác → mùi lan → tải HVAC tăng.

Do đó thiết kế cần phối hợp:

Hút bếp + Make-up Air + Điều hòa + Áp suất + Hướng dòng khí.

Phân vùng HVAC theo công năng

Không nên vận hành toàn bộ trung tâm thương mại theo cùng một chế độ.

Có thể phân thành các zone như:

Sảnh và khu vực chung

Đặc điểm:

• Không gian lớn.
• Lượng người biến động.
• Cửa ra vào thường xuyên mở.
• Tải xâm nhập lớn.

Gian hàng

Tải phụ thuộc:

• Công năng.
• Chiếu sáng.
• Thiết bị.
• Mật độ khách.
• Thời gian mở cửa.

Siêu thị

Có thể phát sinh tải từ:

• Người.
• Chiếu sáng.
• Tủ lạnh.
• Tủ đông.
• Thiết bị.
• Kho và khu sơ chế.

Food court

Cần kiểm soát đồng thời:

• Nhiệt.
• Gió tươi.
• Mùi.
• Hút thải.
• Gió bù.
• Áp suất.

Phòng điện và phòng server

Có thể yêu cầu:

• Làm mát độc lập.
• Vận hành ngoài giờ trung tâm thương mại.
• Khả năng dự phòng.

Phân vùng đúng giúp hệ thống chạy đúng nơi – đúng tải – đúng thời điểm.

BMS giúp biến HVAC từ hệ thống cơ điện thành hệ thống có dữ liệu

Một trung tâm thương mại quy mô lớn thường khó tối ưu nếu chỉ vận hành thiết bị theo chế độ ON/OFF thủ công.

Hệ thống BMS có thể hỗ trợ giám sát:

• Trạng thái Chiller.
• Nhiệt độ nước lạnh.
• Nhiệt độ nước giải nhiệt.
• Bơm.
• Cooling Tower.
• AHU.
• FCU.
• PAU.
• Nhiệt độ phòng.
• Độ ẩm.
• CO₂.
• Áp suất.
• Alarm.
• Lịch vận hành.

Quan trọng hơn, dữ liệu giúp kỹ sư trả lời câu hỏi:

Điện đang được tiêu thụ ở đâu và vì sao?

Nếu không có dữ liệu, việc tối ưu rất dễ trở thành điều chỉnh theo cảm giác.

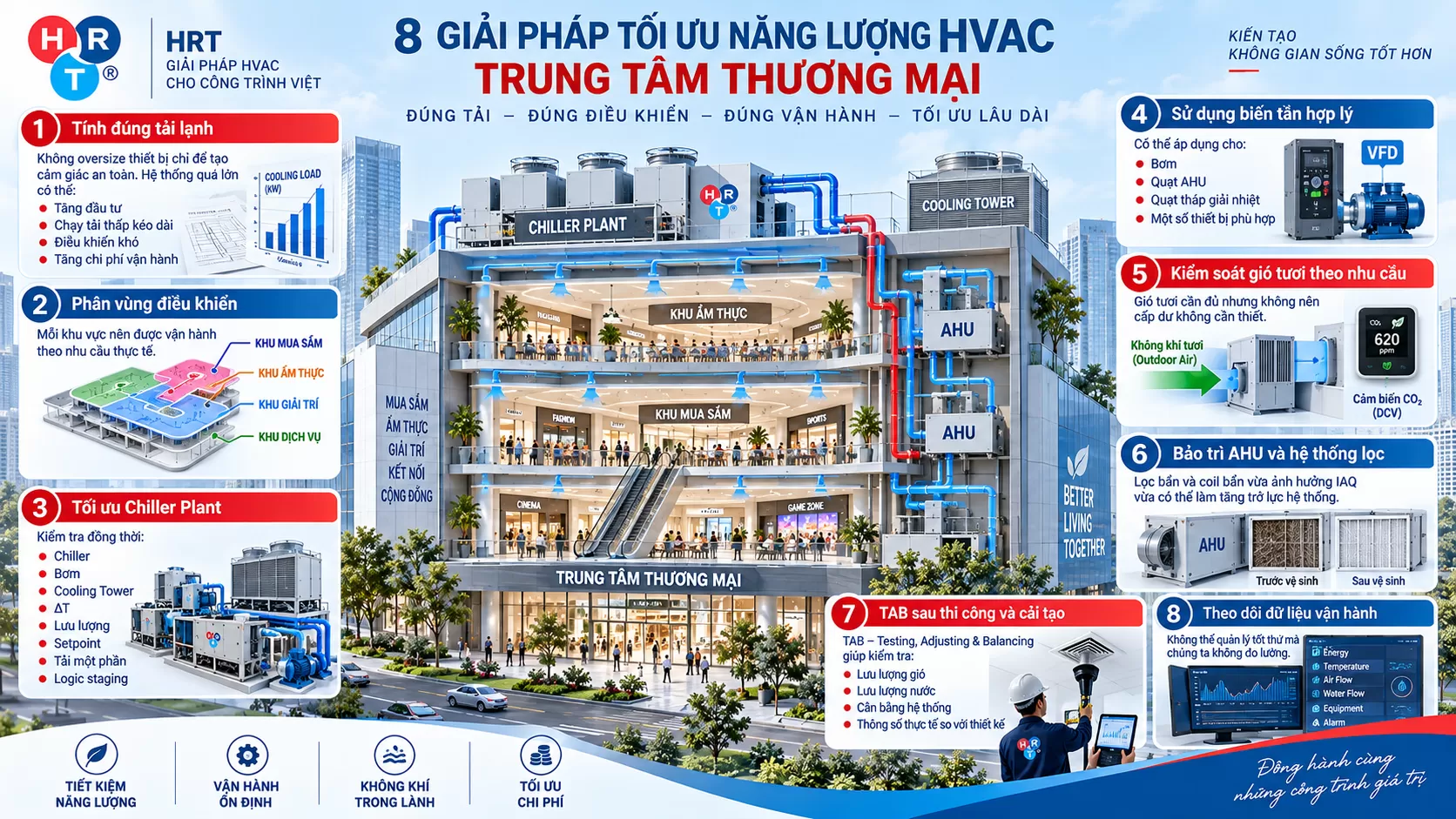

8 giải pháp tối ưu năng lượng HVAC trung tâm thương mại

1. Tính đúng tải lạnh

Không oversize thiết bị chỉ để tạo cảm giác “an toàn”.

Hệ thống quá lớn có thể:

• Tăng đầu tư.
• Chạy tải thấp kéo dài.
• Điều khiển khó.
• Tăng chi phí vận hành.

2. Phân vùng điều khiển

Mỗi khu vực nên được vận hành theo nhu cầu thực tế.

3. Tối ưu Chiller Plant

Kiểm tra đồng thời:

• Chiller.
• Bơm.
• Cooling Tower.
• ΔT.
• Lưu lượng.
• Setpoint.
• Tải một phần.
• Logic staging.

4. Sử dụng biến tần hợp lý

Có thể áp dụng cho:

• Bơm.
• Quạt AHU.
• Quạt tháp giải nhiệt.
• Một số thiết bị phù hợp.

5. Kiểm soát gió tươi theo nhu cầu

Gió tươi cần đủ nhưng không nên cấp dư không cần thiết.

6. Bảo trì AHU và hệ thống lọc

Lọc bẩn và coil bẩn vừa ảnh hưởng IAQ vừa có thể làm tăng trở lực hệ thống.

7. TAB sau thi công và cải tạo

TAB – Testing, Adjusting & Balancing giúp kiểm tra:

• Lưu lượng gió.
• Lưu lượng nước.
• Cân bằng hệ thống.
• Thông số thực tế so với thiết kế.

8. Theo dõi dữ liệu vận hành

Không thể quản lý tốt thứ mà chúng ta không đo lường.

6 lỗi thường gặp của HVAC trung tâm thương mại

Chọn Chiller quá lớn

Công suất lớn không đồng nghĩa với hệ thống tốt.

Phải xem xét tải một phần và profile tải thực tế.

AHU không được cân chỉnh

AHU chạy nhưng lưu lượng thực tế không đúng có thể khiến cả khu vực thiếu lạnh.

Không kiểm soát gió tươi

Không gian đủ lạnh nhưng đông người vẫn có thể bí và CO₂ tăng.

Hút thải F&B nhưng thiếu gió bù

Dẫn đến áp suất âm và khó kiểm soát mùi.

Gian thuê thay đổi nhưng HVAC không thay đổi

Khi tenant thay đổi công năng, chiếu sáng hoặc thiết bị, tải lạnh cũng có thể thay đổi.

Cải tạo theo cảm tính

Khu vực nóng chưa chắc cần lắp thêm máy lạnh.

Nguyên nhân có thể là:

• Thiếu lưu lượng nước.
• Thiếu lưu lượng gió.
• Lọc bẩn.
• Coil bẩn.
• Ống gió rò.
• Van lỗi.
• Cảm biến sai.
• Sai cân bằng.
• Thay đổi công năng.

Đo trước – xử lý sau luôn tốt hơn bổ sung thiết bị theo cảm giác.

Khi nào nên cải tạo HVAC trung tâm thương mại?

Ban quản lý nên cân nhắc khảo sát hệ thống khi xuất hiện một hoặc nhiều dấu hiệu:

• Chi phí điện HVAC tăng bất thường.
• Chiller thường xuyên chạy tải thấp.
• Chiller không đạt công suất.
• Một số khu vực nóng nhưng khu vực khác quá lạnh.
• Độ ẩm cao.
• Có hiện tượng đọng sương.
• Không khí bí.
• Có mùi.
• Khiếu nại của gian thuê tăng.
• AHU/FCU xuống cấp.
• Hệ thống điều khiển cũ.
• Gian thuê thay đổi nhiều so với thiết kế ban đầu.
• Công trình cần nâng cấp IAQ.

Điểm quan trọng là phải khảo sát và đo đạc hiện trạng trước khi quyết định thay thiết bị.

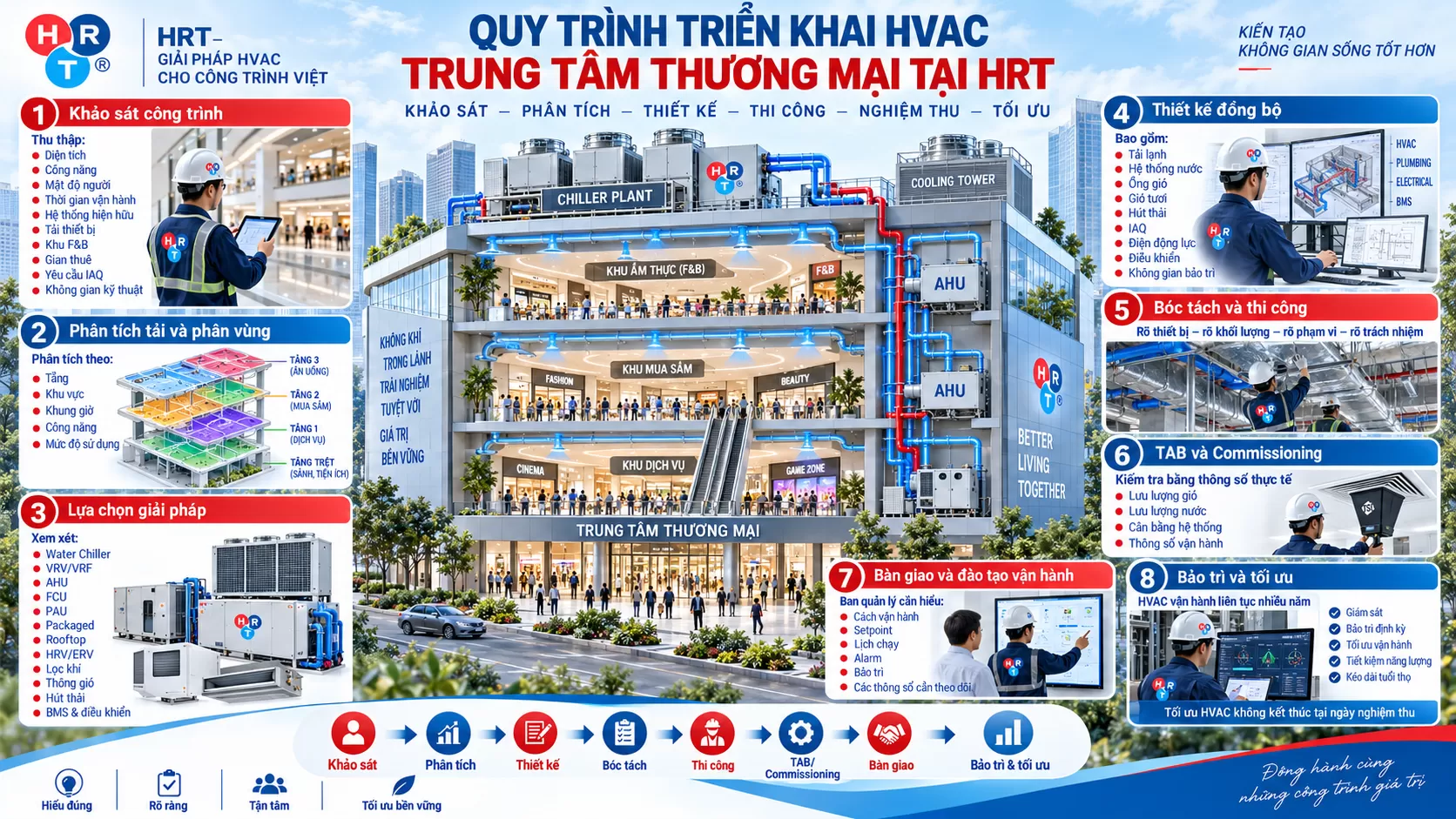

Quy trình triển khai HVAC trung tâm thương mại tại HRT

HRT tiếp cận dự án theo chuỗi:

Khảo sát → Phân tích → Thiết kế → Bóc tách → Thi công → TAB/Commissioning → Bàn giao → Bảo trì & tối ưu

Bước 1: Khảo sát công trình

Thu thập:

• Diện tích.
• Công năng.
• Mật độ người.
• Thời gian vận hành.
• Hệ thống hiện hữu.
• Tải thiết bị.
• Khu F&B.
• Gian thuê.
• Yêu cầu IAQ.
• Không gian kỹ thuật.

Bước 2: Phân tích tải và phân vùng

Không chỉ xác định tổng tải lạnh mà cần phân tích tải theo:

• Tầng.
• Khu vực.
• Khung giờ.
• Công năng.
• Mức độ sử dụng.

Bước 3: Lựa chọn giải pháp

Tùy công trình, HRT có thể xem xét:

• Water Chiller.
• VRV/VRF.
• AHU.
• FCU.
• PAU.
• Packaged.
• Rooftop.
• HRV/ERV.
• Hệ thống lọc khí.
• Thông gió.
• Hút thải.
• BMS và điều khiển.

Bước 4: Thiết kế đồng bộ

Bao gồm:

• Tải lạnh.
• Hệ thống nước.
• Hệ thống ống gió.
• Gió tươi.
• Hút thải.
• IAQ.
• Điện động lực.
• Điều khiển.
• Không gian bảo trì.

Bước 5: Bóc tách và thi công

Mục tiêu:

Rõ thiết bị – rõ khối lượng – rõ phạm vi – rõ trách nhiệm.

Bước 6: TAB và Commissioning

Kiểm tra hệ thống bằng thông số thực tế thay vì chỉ xác nhận thiết bị đã chạy.

Bước 7: Bàn giao và đào tạo vận hành

Ban quản lý cần hiểu:

• Cách vận hành.
• Setpoint.
• Lịch chạy.
• Alarm.
• Bảo trì.
• Các thông số cần theo dõi.

Bước 8: Bảo trì và tối ưu

HVAC là hệ thống vận hành liên tục trong nhiều năm.

Tối ưu HVAC vì vậy không kết thúc tại ngày nghiệm thu.

HRT – giải pháp HVAC cho trung tâm thương mại

HRT cung cấp giải pháp điều hòa thông gió cho công trình thương mại theo hướng:

Hiểu Đúng – Rõ Ràng – Tận Tâm.

Phạm vi giải pháp có thể bao gồm:

• Điều hòa trung tâm.
• Water Chiller.
• AHU.
• FCU.
• PAU.
• VRV/VRF.
• Hệ thống ống gió.
• Gió tươi.
• Hút thải.
• Lọc không khí.
• IAQ.
• Điều khiển HVAC.
• TAB/Commissioning.
• Bảo trì.
• Cải tạo.
• Tối ưu vận hành.

Mục tiêu không đơn thuần là đưa đủ công suất lạnh vào công trình.

Mục tiêu là tạo ra một hệ thống:

Đúng tải – Đúng lưu lượng – Đúng IAQ – Đúng vận hành – Tối ưu lâu dài.

Kết luận

Một hệ thống HVAC trung tâm thương mại hiệu quả phải được nhìn nhận như một hệ sinh thái kỹ thuật hoàn chỉnh.

Chiller tạo nguồn lạnh.

AHU, FCU và PAU xử lý và phân phối không khí.

Gió tươi – hút thải – lọc khí hỗ trợ kiểm soát IAQ.

BMS và hệ thống điều khiển giúp thiết bị đáp ứng tải thực tế.

TAB, Commissioning và bảo trì giúp hệ thống duy trì hiệu quả trong suốt vòng đời công trình.

Vì vậy, thiết kế HVAC cho trung tâm thương mại không nên bắt đầu bằng câu hỏi “chọn máy nào”, mà nên bắt đầu bằng:

Công trình thực sự cần gì – vận hành như thế nào – và hệ thống phải phối hợp ra sao để đạt hiệu quả lâu dài?

HRT – Hơi Thở Xanh Cho Mọi Công Trình

Đúng Từ Đầu – Rõ Đến Cùng – Xanh Bền Vững
