Hệ thống HVAC nhà máy là gì?

HVAC là viết tắt của:

Heating – Ventilation – Air Conditioning

Trong nhà máy tại Việt Nam, hệ thống HVAC thường tập trung vào các chức năng chính gồm:

• Điều hòa và làm mát không gian.
• Kiểm soát nhiệt độ.
• Kiểm soát độ ẩm.
• Cấp gió tươi.
• Thông gió nhà xưởng.
• Hút khí nóng, bụi, mùi và hơi ẩm.
• Lọc và xử lý không khí.
• Kiểm soát áp suất giữa các khu vực.
• Điều khiển và giám sát thiết bị.
• Tối ưu năng lượng vận hành.

Điểm khác biệt lớn giữa HVAC nhà máy và điều hòa dân dụng nằm ở nguồn tải và yêu cầu vận hành.

Trong nhà máy, nhiệt không chỉ đến từ con người và môi trường bên ngoài mà còn có thể đến từ máy móc, dây chuyền, động cơ, lò gia nhiệt, thiết bị điện, chiếu sáng, sản phẩm và chính quá trình sản xuất.

Ngoài nhiệt, nhiều nhà máy còn phát sinh:

bụi, mùi, dầu, hơi nước, hơi nóng, khí thải hoặc các chất ô nhiễm khác.

Vì vậy, HVAC nhà máy phải được xem là một hệ thống phục vụ sản xuất, chứ không chỉ là hệ thống tạo tiện nghi.

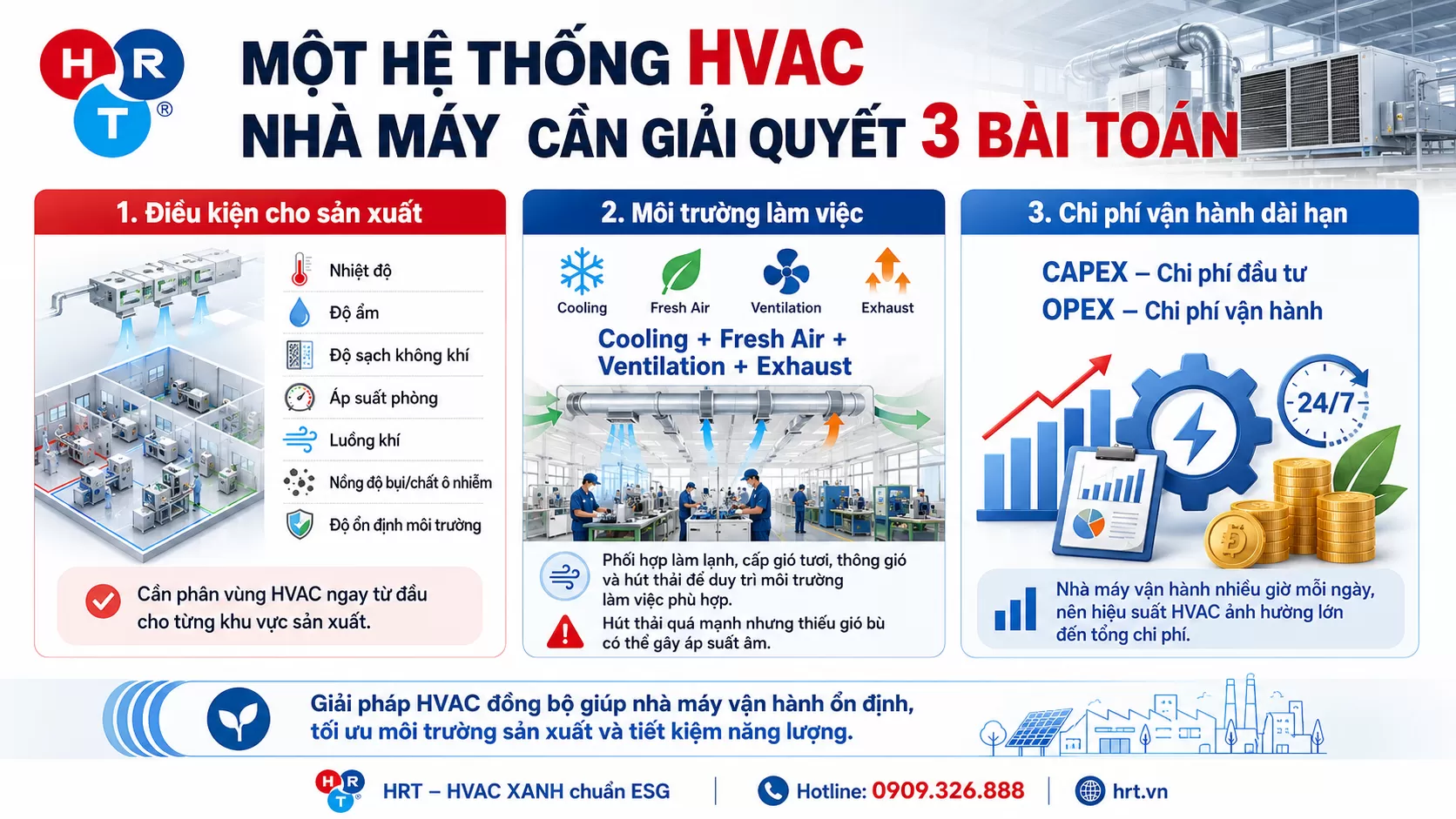

Một hệ thống HVAC nhà máy cần giải quyết 3 bài toán

1. Điều kiện cho sản xuất

Tùy ngành nghề, sản xuất có thể yêu cầu kiểm soát:

• Nhiệt độ.
• Độ ẩm.
• Độ sạch không khí.
• Áp suất phòng.
• Hướng chuyển động của luồng khí.
• Nồng độ bụi hoặc chất ô nhiễm.
• Độ ổn định của môi trường.

Một số quy trình không yêu cầu điều hòa toàn bộ nhà xưởng nhưng cần kiểm soát rất chặt một khu vực nhất định.

Do đó, việc phân vùng HVAC ngay từ đầu rất quan trọng.

2. Môi trường làm việc

Nhà xưởng có thể có lượng người lớn, thiết bị phát nhiệt cao hoặc quá trình sản xuất tạo mùi, bụi và hơi nóng.

Hệ thống HVAC cần phối hợp giữa:

Cooling + Fresh Air + Ventilation + Exhaust

để duy trì môi trường làm việc phù hợp.

Chỉ làm lạnh nhưng không thông gió có thể khiến nhiệt độ giảm nhưng không khí vẫn bí.

Ngược lại, hút thải quá mạnh nhưng không cấp đủ gió bù có thể khiến xưởng bị áp suất âm và kéo khí nóng, bụi hoặc mùi từ khu vực khác vào.

3. Chi phí vận hành dài hạn

Nhà máy thường hoạt động nhiều giờ mỗi ngày, thậm chí liên tục 24/7.

Do đó, một khác biệt nhỏ về hiệu suất HVAC khi nhân với hàng nghìn giờ vận hành mỗi năm có thể trở thành khoản chi phí rất lớn.

Thiết kế HVAC nhà máy vì vậy phải cân bằng:

CAPEX – Chi phí đầu tư

và

OPEX – Chi phí vận hành

Không nên chỉ chọn phương án có giá đầu tư thấp nhất.

Vì sao HVAC nhà máy phải được thiết kế đồng bộ?

Một hệ HVAC đồng bộ là hệ thống trong đó các thành phần được tính toán trong cùng một bài toán:

Cooling → Fresh Air → Ventilation → Exhaust → IAQ → Control → Energy

Nếu từng hạng mục được triển khai độc lập, rất dễ xảy ra xung đột.

Ví dụ:

Nhà máy lắp điều hòa công suất lớn nhưng lượng gió tươi không được tính đúng. Khi tăng gió tươi, tải lạnh tăng mạnh và hệ thống không còn đạt nhiệt độ thiết kế.

Hoặc hệ thống hút thải được tăng công suất để xử lý hơi nóng nhưng không bổ sung gió bù. Kết quả là xưởng bị áp suất âm, không khí ngoài trời liên tục xâm nhập qua cửa và khe hở.

Một hệ thống có thể có rất nhiều thiết bị nhưng vẫn vận hành không hiệu quả nếu những thiết bị đó không được thiết kế như một hệ thống thống nhất.

Hệ thống HVAC nhà máy gồm những hạng mục nào?

Hệ thống điều hòa và làm lạnh

Đây là phần tạo nguồn lạnh hoặc trực tiếp xử lý nhiệt cho không gian.

Một số hệ thống thường được xem xét gồm:

VRV/VRF

Phù hợp với khu văn phòng, phòng chức năng, khu phụ trợ hoặc khu vực cần điều khiển độc lập.

Water Chiller

Phù hợp với công trình có tải lạnh lớn, nhiều khu vực sử dụng lạnh hoặc cần hệ thống điều hòa tập trung.

Chiller có thể kết hợp với:

AHU – PAU – FCU

để xử lý và phân phối không khí.

Packaged

Thiết bị điều hòa nguyên cụm phù hợp với một số nhà xưởng, kho hoặc khu vực công nghiệp có yêu cầu cấp lạnh tập trung qua hệ thống ống gió.

Rooftop

Có thể phù hợp với công trình có không gian lớn và điều kiện bố trí thiết bị trên mái thuận lợi.

Không có hệ thống nào tốt nhất cho mọi nhà máy.

Hệ thống phù hợp phải được xác định sau khi đánh giá tải lạnh, thời gian sử dụng, chiều cao nhà xưởng, kết cấu công trình, yêu cầu kiểm soát môi trường, không gian kỹ thuật và chi phí vận hành.

Hệ thống cấp gió tươi và thông gió nhà xưởng

Gió tươi giúp bổ sung không khí ngoài trời và giảm tình trạng không khí tù đọng trong không gian sản xuất.

Nhưng cấp gió tươi càng nhiều không đồng nghĩa càng tốt.

Trong điều kiện khí hậu nóng ẩm, không khí ngoài trời mang theo cả:

nhiệt hiện + tải ẩm

Nếu đưa trực tiếp lượng lớn không khí ngoài trời vào khu vực điều hòa, hệ thống lạnh phải xử lý thêm một lượng tải đáng kể.

Vì vậy, gió tươi cần được tính đồng bộ với:

• Tải lạnh.
• Tải ẩm.
• Lưu lượng hút thải.
• Áp suất không gian.
• Số người.
• Điều kiện sản xuất.
• Lịch vận hành.

Trong nhiều trường hợp có thể xem xét HRV/ERV hoặc giải pháp thu hồi năng lượng khi điều kiện kỹ thuật và hiệu quả đầu tư phù hợp.

Hệ thống hút thải công nghiệp

Không phải mọi chất ô nhiễm đều nên được xử lý bằng cách tăng lượng gió thông gió tổng thể.

Nếu nguồn phát sinh bụi, mùi, nhiệt hoặc hơi nằm tại một vị trí cụ thể, giải pháp hiệu quả thường là thu gom ngay tại nguồn.

Nguyên tắc có thể hình dung:

Source → Capture → Duct → Treatment → Exhaust

Một hệ thống hút thải hiệu quả phải xem xét đồng thời:

• Vị trí nguồn phát sinh.
• Miệng/chụp hút.
• Vận tốc bắt giữ.
• Lưu lượng hút.
• Tổn thất áp suất.
• Hệ thống ống.
• Quạt hút.
• Xử lý khí trước khi thải nếu cần.
• Vị trí xả.
• Gió bù cho không gian.

Sai lầm thường gặp là chỉ tăng công suất quạt.

Quạt lớn hơn chưa chắc hút hiệu quả hơn nếu chụp hút sai vị trí hoặc đường ống có tổn thất quá lớn.

Lọc khí và kiểm soát IAQ

IAQ – Indoor Air Quality – là chất lượng không khí trong nhà.

Trong môi trường công nghiệp, IAQ có thể liên quan đến:

bụi, mùi, CO₂, hơi dầu, độ ẩm, nhiệt độ và các nguồn ô nhiễm phát sinh trong quá trình sản xuất.

Không nên dùng một cấp lọc cho toàn bộ nhà máy.

Khu văn phòng có yêu cầu khác khu sản xuất.

Kho nguyên liệu khác phòng server.

Khu có mùi hoặc dầu khác khu vực chỉ có tải nhiệt.

Do đó, hệ thống lọc phải được lựa chọn dựa trên nguồn ô nhiễm thực tế.

Kiểm soát nhiệt độ và độ ẩm

Đây là một trong những phần khó nhất của HVAC công nghiệp.

Một hệ thống có thể đạt 24°C nhưng vẫn gặp vấn đề nếu độ ẩm quá cao.

Ngược lại, cố gắng hạ nhiệt độ quá sâu để khử ẩm có thể khiến hệ thống tiêu thụ nhiều điện và phát sinh đọng sương tại miệng gió, ống gió hoặc bề mặt lạnh.

Vì vậy, kỹ sư cần phân biệt rõ:

Sensible Load – tải nhiệt hiện

và

Latent Load – tải ẩn

Đặc biệt với nhà máy có:

• Gió tươi lớn.
• Cửa mở thường xuyên.
• Quy trình phát sinh hơi ẩm.
• Yêu cầu RH nghiêm ngặt.

thì tải ẩm cần được xem như một bài toán riêng trong quá trình thiết kế.

Hệ thống điều khiển HVAC nhà máy

Điều khiển quyết định hệ thống chạy như thế nào sau khi thiết bị đã được lắp đặt.

Một nhà máy có thể được chia thành nhiều vùng:

• Khu chạy 24/7.
• Khu chạy theo ca.
• Khu sản xuất tải cao.
• Khu văn phòng.
• Kho.
• Phòng kỹ thuật.
• Phòng server.
• Khu vực ít sử dụng.

Nếu toàn bộ hệ thống chạy cùng một chế độ, năng lượng sẽ bị lãng phí.

Các biến điều khiển có thể bao gồm:

Temperature – RH – CO₂ – Pressure – Airflow – Water Flow – Schedule – Equipment Status

Tùy quy mô dự án, hệ thống có thể tích hợp BMS hoặc hệ thống quản lý, giám sát tập trung.

Mục tiêu không phải làm hệ thống điều khiển càng phức tạp càng tốt.

Mục tiêu là:

đúng thiết bị – đúng khu vực – đúng tải – đúng thời điểm.

Các hệ thống HVAC thường dùng cho nhà máy

Water Chiller

Chiller phù hợp khi tải lạnh lớn hoặc nhiều khu vực sử dụng nguồn nước lạnh chung.

Một cấu hình điển hình:

Chiller → Pump → CHW Pipe → AHU/FCU → Return Water → Chiller

Ưu điểm của hệ thống Chiller là khả năng phục vụ tải lớn, cấu hình linh hoạt và thuận lợi cho quản lý hệ thống tập trung.

Tuy nhiên, hiệu quả thực tế phụ thuộc rất lớn vào:

• Hiệu suất Chiller.
• Bơm.
• Cooling Tower nếu có.
• AHU/FCU.
• Chênh nhiệt nước lạnh.
• Cân bằng thủy lực.
• Logic điều khiển.
• Mức tải từng thời điểm.

VRV/VRF

VRV/VRF có khả năng phân vùng tốt và phù hợp với các khu vực cần sử dụng linh hoạt.

Trong nhà máy, VRV/VRF thường có lợi thế tại:

• Văn phòng.
• Phòng họp.
• Phòng kỹ thuật.
• Khu quản lý.
• Phòng chức năng.
• Khu vực phụ trợ.

Việc sử dụng cho toàn bộ xưởng sản xuất cần được đánh giá kỹ dựa trên tải, bụi, nhiệt độ môi trường và điều kiện vận hành.

Packaged và Rooftop

Packaged/Rooftop có thể phù hợp với kho, nhà xưởng hoặc không gian lớn.

Ưu điểm là thiết bị tích hợp thành cụm và có thể kết nối với hệ thống ống gió.

Tuy nhiên cần xem xét:

kết cấu, vị trí máy, đường gió, độ ồn, rung động, bảo trì và điều kiện môi trường.

AHU – PAU – FCU

AHU xử lý và phân phối không khí cho khu vực lớn hoặc khu vực cần kiểm soát nhiệt độ, độ ẩm và chất lượng không khí.

PAU tập trung xử lý gió tươi trước khi đưa vào không gian.

FCU thường phục vụ các phòng hoặc khu vực nhỏ hơn và sử dụng nước lạnh từ hệ Chiller.

Ba loại thiết bị này có thể kết hợp trong cùng một công trình tùy yêu cầu.

Thiết kế HVAC nhà máy cần tính những gì?

Tải lạnh

Không thể tính tải lạnh nhà máy chỉ bằng diện tích sàn.

Cần xem xét:

Qtotal = Qbuilding + Qpeople + Qlighting + Qequipment + Qfresh air + Qprocess + Qinfiltration

Trong đó nguồn nhiệt từ equipment và process có thể chiếm tỷ trọng rất lớn trong nhà máy.

Tải ẩm

Độ ẩm đến từ:

• Không khí ngoài trời.
• Người.
• Quy trình sản xuất.
• Nước/hơi nước.
• Không khí xâm nhập.
• Cửa mở.

Nếu không tính tải ẩm đúng, hệ thống có thể đủ công suất lạnh nhưng vẫn không đạt RH yêu cầu.

Gió tươi và hút thải

Cần thiết lập cân bằng:

Supply Air + Fresh Air ↔ Return Air + Exhaust Air

Cân bằng không khí ảnh hưởng trực tiếp đến áp suất nhà xưởng.

Tổn thất áp suất

Quạt không được lựa chọn chỉ dựa vào lưu lượng.

Cần xác định:

Airflow + External Static Pressure

Tổn thất có thể đến từ:

• Ống gió.
• Co cút.
• Van gió.
• Lọc.
• Coil.
• Tiêu âm.
• Miệng gió.
• Thiết bị xử lý khác.

Không gian bảo trì

Thiết kế HVAC tốt phải nghĩ đến cả ngày thiết bị cần vệ sinh, sửa chữa hoặc thay thế.

Cần đủ không gian cho:

• Thay filter.
• Vệ sinh coil.
• Tháo motor/quạt.
• Kiểm tra van.
• Bảo trì bơm.
• Thông tắc nước ngưng.
• Kiểm tra cảm biến.

Một thiết bị có hiệu suất cao nhưng không thể bảo trì đúng cách sẽ nhanh chóng mất hiệu suất sau khi đưa vào sử dụng.

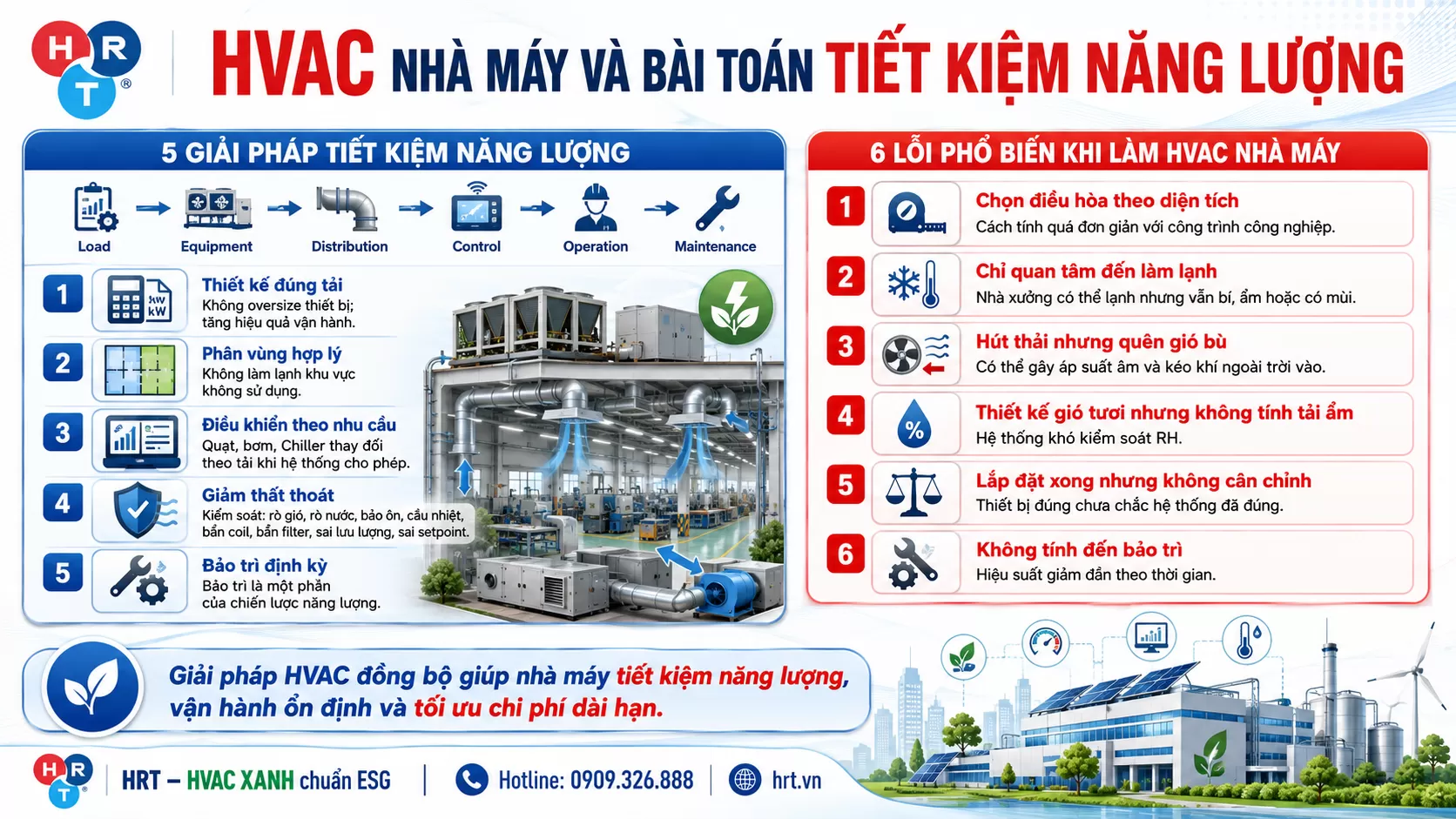

HVAC nhà máy và bài toán tiết kiệm năng lượng

Tiết kiệm năng lượng không bắt đầu bằng việc mua một thiết bị được quảng cáo “tiết kiệm điện”.

Nó bắt đầu từ thiết kế đúng tải.

Chuỗi tối ưu nên được nhìn tổng thể:

Load → Equipment → Distribution → Control → Operation → Maintenance

Thiết kế đúng tải

Oversize không phải lúc nào cũng an toàn.

Thiết bị lớn quá mức cần thiết làm tăng đầu tư và có thể khiến hệ thống vận hành ở vùng tải không tối ưu.

Phân vùng hợp lý

Không nên làm lạnh khu vực không sử dụng.

Điều khiển theo nhu cầu

Quạt, bơm, Chiller hoặc các thiết bị khác nên thay đổi hoạt động theo tải khi hệ thống cho phép.

Giảm thất thoát

Các điểm cần kiểm soát gồm:

• Rò gió.
• Rò nước.
• Bảo ôn.
• Cầu nhiệt.
• Bẩn coil.
• Bẩn filter.
• Sai lưu lượng.
• Sai setpoint.

Bảo trì định kỳ

Một hệ thống HVAC bị bẩn hoặc mất cân bằng vẫn có thể chạy nhưng hiệu suất sẽ giảm.

Vì vậy, bảo trì phải được coi là một phần của chiến lược năng lượng.

6 lỗi phổ biến khi làm HVAC nhà máy

Chọn điều hòa theo diện tích

Đây là cách tính quá đơn giản với công trình công nghiệp.

Cùng một diện tích nhưng hai nhà máy có thể có tải lạnh hoàn toàn khác nhau.

Chỉ quan tâm đến làm lạnh

Nhà xưởng có thể lạnh nhưng vẫn bí, ẩm hoặc có mùi.

Hút thải nhưng quên gió bù

Hậu quả thường là áp suất âm và xâm nhập không khí ngoài trời.

Thiết kế gió tươi nhưng không tính tải ẩm

Đây là nguyên nhân có thể khiến hệ thống khó kiểm soát RH.

Lắp đặt xong nhưng không cân chỉnh

Thiết bị đúng không đồng nghĩa hệ thống đã đúng.

Không tính đến bảo trì

Thiết bị khó tiếp cận sẽ dẫn đến bảo trì kém và hiệu suất giảm dần theo thời gian.

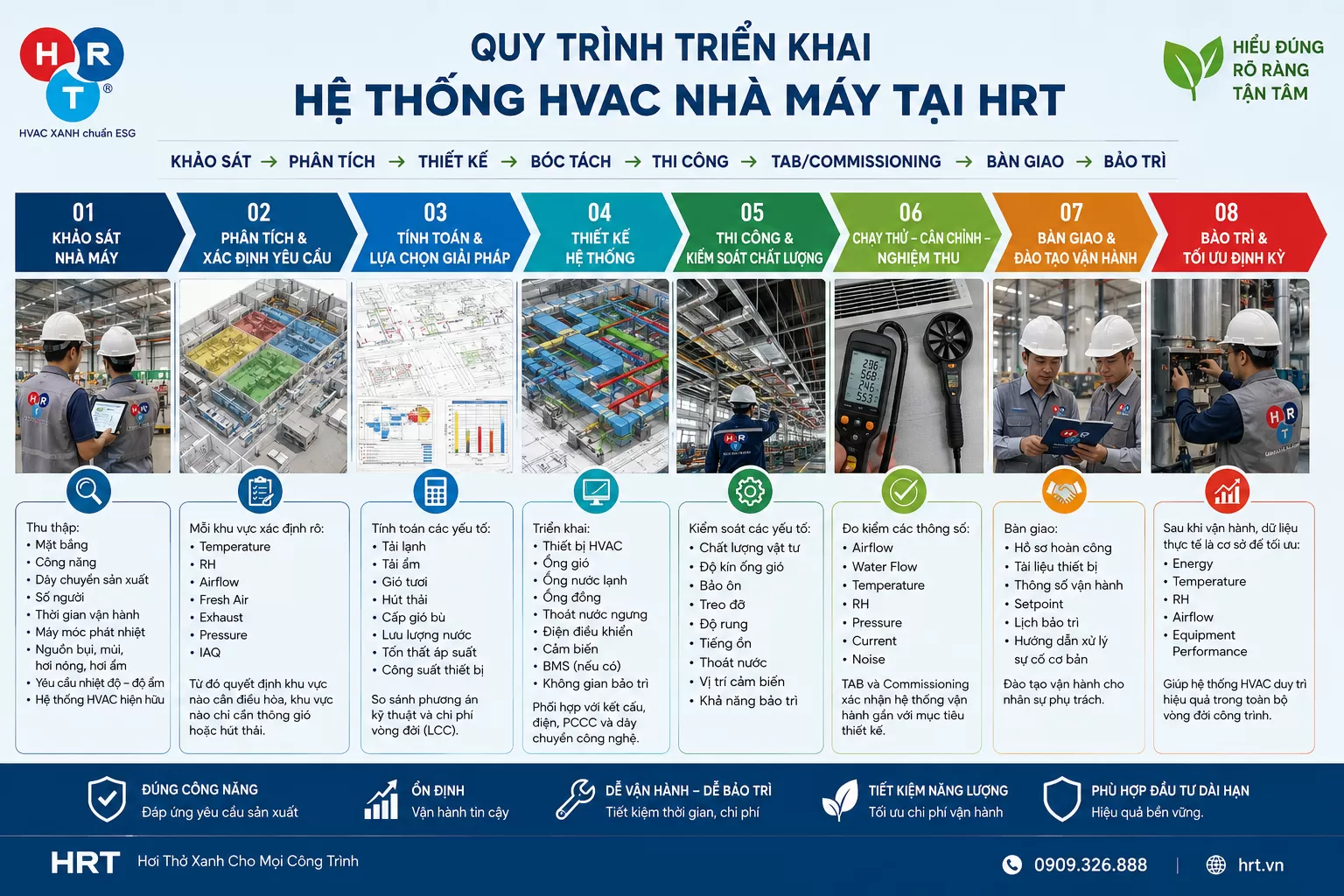

Quy trình triển khai hệ thống HVAC nhà máy tại HRT

HRT tiếp cận một dự án HVAC theo chuỗi:

Khảo sát → Phân tích → Thiết kế → Bóc tách → Thi công → TAB/Commissioning → Bàn giao → Bảo trì

Bước 1: Khảo sát nhà máy

Thu thập:

• Mặt bằng.
• Công năng.
• Dây chuyền sản xuất.
• Số người.
• Thời gian vận hành.
• Máy móc phát nhiệt.
• Nguồn bụi, mùi, hơi nóng và hơi ẩm.
• Yêu cầu nhiệt độ – độ ẩm.
• Hệ thống HVAC hiện hữu nếu có.

Bước 2: Xác định yêu cầu thiết kế

Mỗi khu vực được xác định rõ:

Temperature – RH – Airflow – Fresh Air – Exhaust – Pressure – IAQ

Từ đó mới quyết định khu vực nào cần điều hòa và khu vực nào chỉ cần thông gió hoặc hút thải.

Bước 3: Tính toán và lựa chọn giải pháp

Kỹ sư tính toán:

• Tải lạnh.
• Tải ẩm.
• Gió tươi.
• Hút thải.
• Cấp gió bù.
• Lưu lượng nước.
• Tổn thất áp suất.
• Công suất thiết bị.

Sau đó so sánh các phương án kỹ thuật và chi phí vòng đời.

Bước 4: Thiết kế hệ thống

Triển khai:

• Thiết bị HVAC.
• Ống gió.
• Ống nước lạnh.
• Ống đồng.
• Thoát nước ngưng.
• Điện điều khiển.
• Cảm biến.
• BMS nếu có.
• Không gian bảo trì.

Đồng thời phối hợp với kết cấu, điện, PCCC và dây chuyền công nghệ.

Bước 5: Thi công và kiểm soát chất lượng

Kiểm soát các yếu tố quan trọng:

• Chất lượng vật tư.
• Độ kín ống gió.
• Bảo ôn.
• Treo đỡ.
• Độ rung.
• Tiếng ồn.
• Thoát nước.
• Vị trí cảm biến.
• Khả năng bảo trì.

Bước 6: Chạy thử – cân chỉnh – nghiệm thu

Hệ thống cần được đo kiểm thay vì chỉ “bật lên thấy chạy”.

Các thông số có thể gồm:

Airflow – Water Flow – Temperature – RH – Pressure – Current – Noisea

Khi phù hợp với phạm vi dự án, TAB và Commissioning giúp xác nhận hệ thống vận hành gần với mục tiêu thiết kế.

Bước 7: Bàn giao và đào tạo vận hành

Chủ đầu tư cần được bàn giao:

• Hồ sơ hoàn công.
• Tài liệu thiết bị.
• Thông số vận hành.
• Setpoint.
• Lịch bảo trì.
• Hướng dẫn xử lý sự cố cơ bản.

Bước 8: Bảo trì và tối ưu định kỳ

Sau khi vận hành, dữ liệu thực tế là cơ sở để tiếp tục tối ưu:

Energy → Temperature → RH → Airflow → Equipment Performance

Đây là giai đoạn quan trọng giúp HVAC duy trì hiệu quả trong toàn bộ vòng đời công trình.

Kết luận

Hệ thống HVAC nhà máy là một hệ thống kỹ thuật tổng hợp có ảnh hưởng trực tiếp đến môi trường sản xuất, người lao động, chất lượng sản phẩm và chi phí vận hành.

Một giải pháp hiệu quả cần đồng bộ:

Điều hòa + Thông gió + Gió tươi + Hút thải + IAQ + Điều khiển + Năng lượng + Bảo trì

Vì vậy, chủ đầu tư không nên bắt đầu dự án bằng câu hỏi “mua máy nào?”, mà nên bắt đầu bằng việc khảo sát và xác định chính xác yêu cầu vận hành.

Đúng từ đầu sẽ giảm rất nhiều chi phí sửa sai về sau.

HRT đồng hành cùng doanh nghiệp trong tư vấn, thiết kế, cung cấp, thi công, cải tạo, bảo trì và tối ưu hệ thống HVAC cho nhà máy, nhà xưởng và công trình công nghiệp.

HRT – Hơi Thở Xanh Cho Mọi Công Trình
HVAC XANH chuẩn ESG
