Hệ thống HVAC tòa nhà văn phòng: bài toán không chỉ là “đủ lạnh”

Đối với một tòa nhà văn phòng, hệ thống HVAC ảnh hưởng trực tiếp đến ba yếu tố quan trọng: sự thoải mái của người sử dụng, chất lượng không khí trong nhà và chi phí vận hành lâu dài.

Một hệ thống có công suất lớn chưa chắc vận hành hiệu quả. Ngược lại, một hệ thống được tính toán đúng tải, phân vùng hợp lý và điều khiển theo nhu cầu thực tế có thể mang lại hiệu quả vận hành tốt hơn nhiều.

Đặc thù của văn phòng là tải lạnh thay đổi liên tục:

• Khu làm việc đông người vào giờ hành chính.
• Phòng họp có mật độ người biến động rất nhanh.
• Phòng server có thể hoạt động 24/7.
• Sảnh và hành lang có tải không ổn định.
• Các tầng cho thuê có thời gian hoạt động khác nhau.
• Hướng Đông và Tây chịu bức xạ mặt trời khác nhau.
• Thiết bị máy tính, màn hình, chiếu sáng tạo thêm tải nhiệt.

Vì vậy, mục tiêu của thiết kế HVAC văn phòng không nên chỉ là:

“Lắp bao nhiêu RT để đủ lạnh?”

Mà cần trả lời đầy đủ hơn:

Đúng tải → Đúng hệ thống → Đúng phân vùng → Đúng lưu lượng → Đúng điều khiển → Dễ vận hành → Dễ bảo trì.

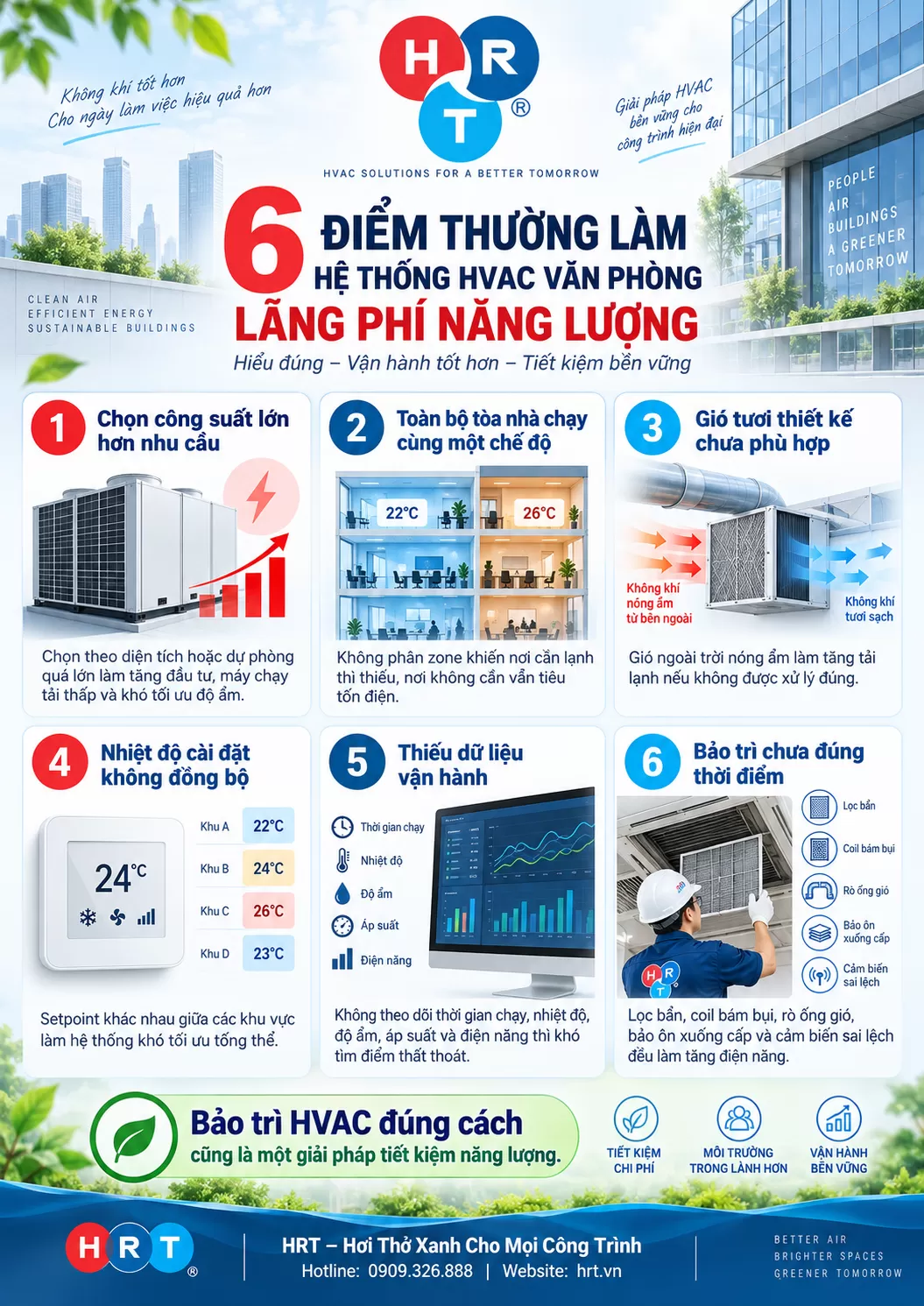

6 điểm thường làm hệ thống HVAC văn phòng lãng phí năng lượng

1. Chọn công suất điều hòa lớn hơn nhu cầu thực tế

Một trong những sai lầm phổ biến là chọn công suất theo diện tích hoặc cộng thêm hệ số dự phòng quá lớn.

HVAC quá công suất có thể dẫn đến:

• Thiết bị đóng/ngắt hoặc thay đổi tải thường xuyên.
• Khả năng kiểm soát độ ẩm không tối ưu.
• Chi phí đầu tư ban đầu tăng.
• Máy thường xuyên vận hành ở vùng tải thấp.
• Khó khai thác thiết bị tại điểm hiệu suất phù hợp.

Do đó tải lạnh cần được tính theo điều kiện thực tế của công trình thay vì chỉ quy đổi đơn giản theo m².

Các thông số cần xét gồm:

• Hướng công trình.
• Kính và kết cấu bao che.
• Bức xạ mặt trời.
• Số lượng người.
• Chiếu sáng.
• Máy tính và thiết bị văn phòng.
• Gió tươi.
• Công năng từng khu vực.
• Thời gian vận hành.

2. Toàn bộ tòa nhà chạy HVAC cùng một chế độ

Một phòng họp không có người không cần vận hành giống khu làm việc 50 người.

Một tầng không sử dụng ngoài giờ cũng không nên chạy cùng lịch với phòng server.

Nếu hệ thống không được chia zone hợp lý, rất dễ xảy ra tình trạng:

Nơi cần lạnh thì thiếu – nơi không cần lại đang được làm lạnh.

Phân vùng HVAC phù hợp giúp hệ thống đáp ứng tải thực tế của từng khu vực.

3. Gió tươi được thiết kế chưa phù hợp

Gió tươi là thành phần rất quan trọng đối với chất lượng không khí trong nhà.

Nhưng không khí ngoài trời tại Việt Nam thường có nhiệt độ và độ ẩm cao. Khi đưa lượng lớn không khí ngoài trời trực tiếp vào không gian điều hòa mà không xử lý phù hợp, hệ thống phải tiêu tốn thêm năng lượng để xử lý cả:

• Nhiệt hiện.
• Nhiệt ẩn.
• Độ ẩm.

Ngược lại, giảm gió tươi tùy tiện để tiết kiệm điện lại có thể làm giảm chất lượng không khí.

Giải pháp đúng là tính toán lưu lượng gió tươi theo nhu cầu và xử lý gió tươi phù hợp, thay vì đơn giản tăng hoặc giảm lưu lượng.

4. Nhiệt độ cài đặt không đồng bộ

Một tòa nhà có thể đồng thời tồn tại:

• Khu vực cài 20°C.
• Khu vực cài 22°C.
• Khu vực 25°C.
• Máy vận hành liên tục dù không có người.

Điều này khiến hệ thống rất khó tối ưu tổng thể.

Setpoint cần được thiết lập phù hợp với:

• Công năng.
• Tải nhiệt.
• Tiện nghi người dùng.
• Độ ẩm.
• Khung giờ vận hành.

5. Thiếu dữ liệu vận hành

Nếu ban quản lý chỉ biết tổng hóa đơn điện hàng tháng thì rất khó xác định chính xác năng lượng đang thất thoát ở đâu.

Một hệ thống HVAC hiện đại nên có khả năng theo dõi những thông số quan trọng như:

• Thời gian chạy máy.
• Nhiệt độ.
• Độ ẩm.
• Áp suất.
• Trạng thái quạt.
• Trạng thái bơm.
• Van điều khiển.
• Cảnh báo thiết bị.
• Điện năng tiêu thụ theo khu vực khi phù hợp.

Có dữ liệu mới có cơ sở để tối ưu.

6. Bảo trì chưa đúng thời điểm

Một hệ thống được thiết kế tốt vẫn có thể tiêu tốn nhiều năng lượng sau vài năm nếu:

• Lọc gió bẩn.
• Coil bám bụi.
• Quạt mất cân bằng.
• Ống gió rò rỉ.
• Bảo ôn xuống cấp.
• Van điều khiển hoạt động sai.
• Cảm biến nhiệt độ sai lệch.
• Lưu lượng nước không cân bằng.

Do đó, bảo trì HVAC thực chất cũng là một giải pháp tiết kiệm năng lượng.

Một hệ thống HVAC tòa nhà văn phòng hoàn chỉnh gồm những gì?

Tùy quy mô và yêu cầu công trình, hệ thống có thể bao gồm nhiều lớp thiết bị khác nhau.

Hệ thống tạo lạnh

Có thể sử dụng:

• Water Chiller.
• VRV/VRF.
• Packaged.
• Rooftop.
• DX system hoặc các cấu hình chuyên biệt khác.

Trong đó, Chiller và VRV/VRF là hai nhóm giải pháp thường được cân nhắc cho nhiều công trình văn phòng.

AHU – FCU – PAU

AHU thường được sử dụng để xử lý và phân phối lượng không khí lớn.

FCU phù hợp với việc làm lạnh theo từng khu vực hoặc phòng.

PAU có thể được sử dụng để xử lý gió tươi trước khi đưa vào không gian điều hòa.

Việc lựa chọn AHU, FCU hay PAU phải dựa trên toàn bộ kiến trúc hệ thống chứ không nên xem từng thiết bị riêng lẻ.

Hệ thống thông gió và gió tươi

Bao gồm:

• Quạt cấp.
• Quạt hút.
• Ống gió.
• Miệng gió.
• Van gió.
• Hộp gió.
• Thiết bị lọc.
• Hệ thống xử lý gió tươi.

Ngoài cấp khí tươi cho không gian làm việc, một tòa nhà còn có thể cần:

• Hút WC.
• Thông gió tầng hầm.
• Thông gió phòng kỹ thuật.
• Hút khu pantry.
• Thông gió phòng rác.
• Các hệ thống thông gió chuyên dụng khác.

Hệ thống ống nước lạnh

Đối với Chiller, hệ thống nước lạnh có thể bao gồm:

• Chiller.
• Bơm nước lạnh.
• Bơm nước giải nhiệt nếu áp dụng.
• Cooling Tower đối với cấu hình giải nhiệt nước.
• Hệ thống đường ống.
• Van.
• Y lọc.
• Van cân bằng.
• Van điều khiển.
• Đồng hồ đo.
• Thiết bị đo lưu lượng.
• Bảo ôn.

Hiệu suất của Chiller không thể tách rời hiệu suất của bơm, tháp giải nhiệt, AHU/FCU và hệ thống điều khiển.

Hệ thống điều khiển và BMS

Với công trình phù hợp, BMS giúp ban quản lý giám sát tập trung:

• Nhiệt độ.
• Trạng thái thiết bị.
• Lịch vận hành.
• Cảnh báo.
• Điện năng.
• Quạt và bơm.
• Chiller.
• AHU.
• Các thiết bị phụ trợ.

Giá trị lớn nhất của BMS không nằm ở màn hình đẹp mà nằm ở khả năng biến dữ liệu thành hành động vận hành.

Chiller hay VRV/VRF cho tòa nhà văn phòng?

Không có câu trả lời duy nhất cho mọi công trình.

Khi nào nên xem xét VRV/VRF?

VRV/VRF có lợi thế khi công trình cần:

• Chia nhiều zone độc lập.
• Điều khiển riêng từng khu vực.
• Nhiều đơn vị thuê khác nhau.
• Thời gian vận hành không đồng nhất.
• Thi công theo từng giai đoạn.
• Không gian phòng máy hạn chế.

Hệ thống có khả năng thay đổi công suất theo tải và linh hoạt trong điều khiển từng khu vực.

Khi nào nên xem xét Water Chiller?

Water Chiller thường được cân nhắc khi:

• Quy mô tải lạnh lớn.
• Hệ thống vận hành tập trung.
• Công trình có phòng máy phù hợp.
• Có đội ngũ quản lý vận hành chuyên nghiệp.
• Sử dụng AHU/FCU rộng rãi.
• Yêu cầu quản lý hệ thống tập trung.

Chiller có thể mang lại hiệu quả tốt với công trình được thiết kế, cân bằng và vận hành đúng.

Không chọn hệ thống chỉ dựa trên giá thiết bị

Chủ đầu tư nên so sánh theo chi phí vòng đời – Life Cycle Cost:

Chi phí vòng đời = Đầu tư + Điện năng + Bảo trì + Sửa chữa + Thay thế + Chi phí vận hành

Một phương án có giá đầu tư ban đầu thấp hơn chưa chắc có tổng chi phí sở hữu thấp hơn trong 10–20 năm.

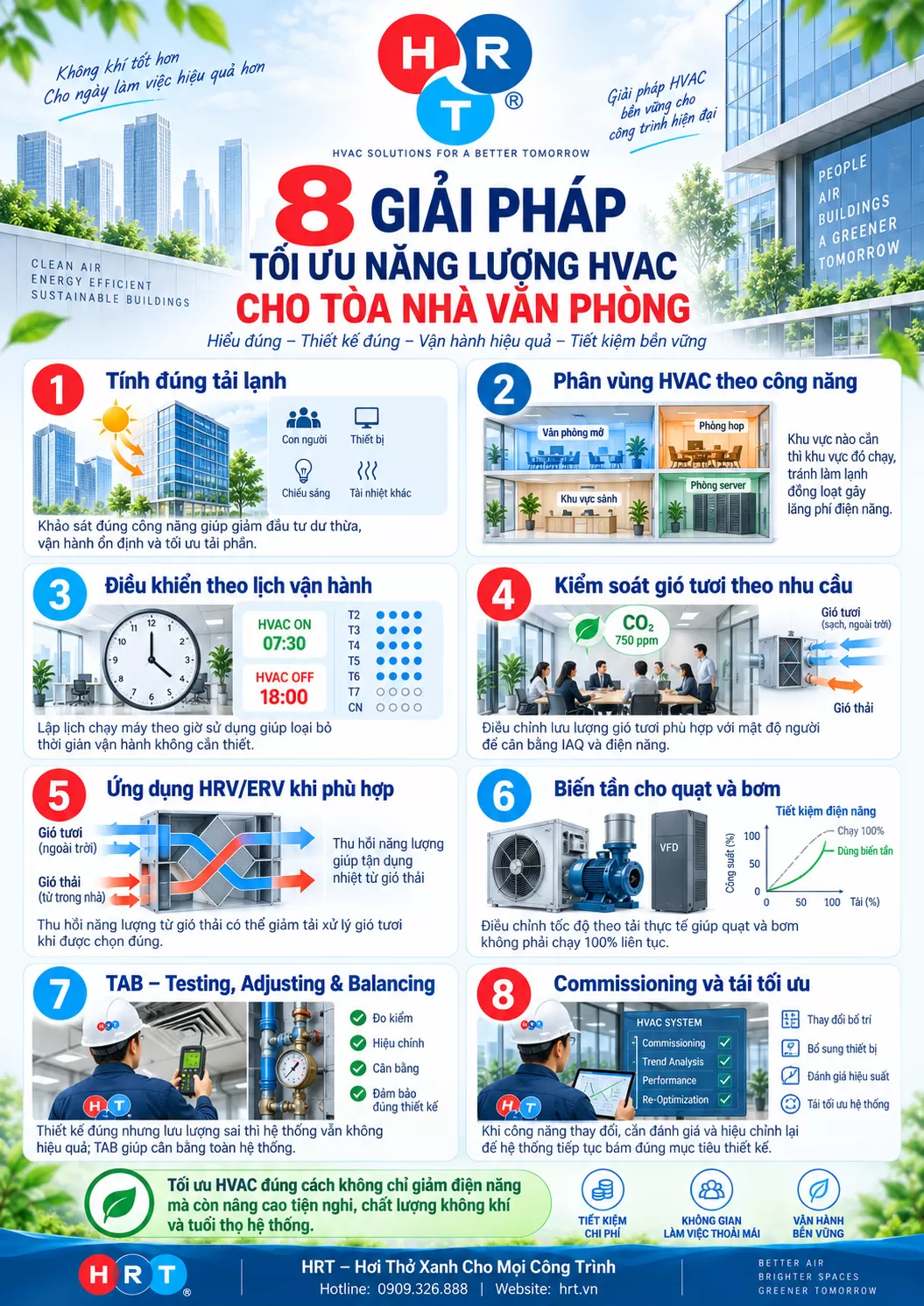

8 giải pháp tối ưu năng lượng HVAC cho tòa nhà văn phòng

1. Tính đúng tải lạnh

Đây là nền tảng đầu tiên.

HRT ưu tiên khảo sát và phân tích công năng trước khi lựa chọn thiết bị.

Thiết kế đúng tải giúp:

• Giảm đầu tư dư thừa.
• Hệ thống hoạt động ổn định.
• Tăng khả năng kiểm soát nhiệt độ.
• Tối ưu vận hành tải phần.

2. Phân vùng HVAC theo công năng

Có thể tách riêng:

• Văn phòng mở.
• Phòng họp.
• Phòng lãnh đạo.
• Sảnh.
• Pantry.
• Server.
• Khu thuê riêng.
• Khu vực hoạt động ngoài giờ.

Nguyên tắc:

Khu vực nào cần – khu vực đó chạy.

3. Điều khiển theo lịch vận hành

HVAC có thể được lập lịch phù hợp với hoạt động của tòa nhà.

Ví dụ:

07:30: khởi động trước giờ làm việc.

08:00–17:30: vận hành theo tải thực tế.

Sau 18:00: chỉ duy trì những zone có đăng ký sử dụng.

Ban đêm: duy trì riêng khu vực kỹ thuật hoặc server nếu cần.

Chỉ riêng việc loại bỏ những giờ chạy máy không cần thiết đã là một bước quan trọng trong quản trị năng lượng.

4. Kiểm soát gió tươi theo nhu cầu

Phòng họp là ví dụ điển hình.

Lúc không có người, nhu cầu thông gió thấp.

Khi có 20–30 người cùng sử dụng, nhu cầu tăng nhanh.

Với công trình phù hợp có thể cân nhắc:

Cảm biến → Bộ điều khiển → Damper/VAV → Điều chỉnh lưu lượng

Mục tiêu là cung cấp gió phù hợp với nhu cầu sử dụng nhưng vẫn tuân thủ yêu cầu thiết kế và tiêu chuẩn áp dụng.

5. Ứng dụng HRV/ERV khi phù hợp

Gió thải ra khỏi tòa nhà vẫn có thể mang theo năng lượng.

HRV/ERV cho phép trao đổi năng lượng giữa gió thải và gió tươi trước khi không khí bên ngoài đi vào hệ thống.

Khi được lựa chọn đúng, giải pháp này có thể góp phần giảm tải xử lý gió tươi.

Tuy nhiên cần phân tích:

• Lưu lượng.
• Khí hậu.
• Nhiệt độ.
• Độ ẩm.
• Thời gian vận hành.
• Trở lực thiết bị.
• Hiệu suất quạt.
• Khả năng vệ sinh và bảo trì.

6. Biến tần cho quạt và bơm

Trong nhiều hệ thống, quạt hoặc bơm không nhất thiết phải chạy 100% công suất mọi thời điểm.

Biến tần có thể hỗ trợ điều chỉnh tốc độ theo nhu cầu thực tế khi kiến trúc hệ thống và logic điều khiển phù hợp.

Các ứng dụng có thể gồm:

• Bơm nước lạnh.
• Bơm giải nhiệt.
• Quạt AHU.
• Quạt cấp/hút.
• Cooling Tower.

7. TAB – Testing, Adjusting & Balancing

Thiết kế đúng nhưng lưu lượng sai thì hệ thống vẫn không thể vận hành đúng.

TAB giúp kiểm tra và cân bằng:

• Lưu lượng gió.
• Lưu lượng nước.
• Áp suất.
• Chênh áp.
• Van.
• Damper.
• Thiết bị đầu cuối.

Đây là bước quan trọng trước khi đánh giá hiệu suất thực tế của HVAC.

8. Commissioning và tái tối ưu hệ thống

Sau một thời gian vận hành, công năng tòa nhà có thể thay đổi.

Ví dụ:

• Một tầng được chia lại mặt bằng.
• Số người tăng.
• Phòng họp được chuyển thành văn phòng.
• Server bổ sung thêm tải.
• Một tenant vận hành ngoài giờ.

Khi đó, HVAC cũng cần được đánh giá lại.

Commissioning không chỉ là kiểm tra máy chạy hay không, mà là xác nhận toàn hệ thống có vận hành đúng mục tiêu thiết kế hay không.

Muốn tiết kiệm điện HVAC phải kiểm soát cả IAQ

Một sai lầm cần tránh là:

Giảm gió tươi = tiết kiệm điện.

HVAC tòa nhà văn phòng cần đồng thời giải quyết hai bài toán:

Tiện nghi nhiệt

Kiểm soát:

• Nhiệt độ.
• Độ ẩm.
• Tốc độ gió.
• Phân bố không khí.

Chất lượng không khí trong nhà – IAQ

Cần quan tâm đến:

• Gió tươi.
• CO₂.
• Bụi.
• Mùi.
• Các nguồn ô nhiễm bên trong.
• Chất lượng lọc khí.

Một công trình được gọi là tối ưu không thể chỉ có hóa đơn điện thấp mà người sử dụng lại cảm thấy bí, nóng lạnh không đều hoặc chất lượng không khí kém.

Mục tiêu đúng phải là:

Năng lượng + Tiện nghi + IAQ + Độ ổn định + Chi phí vòng đời.

Tòa nhà hiện hữu có thể tối ưu HVAC bằng cách nào?

Không phải lúc nào cũng cần thay toàn bộ hệ thống.

HRT thường ưu tiên tìm đúng nguyên nhân trước khi đề xuất đầu tư.

Có thể bắt đầu từ việc kiểm tra:

Thiết bị

• Chiller.
• VRV/VRF.
• AHU.
• FCU.
• PAU.
• Quạt.
• Bơm.

Hệ thống phân phối

• Ống gió.
• Ống nước.
• Bảo ôn.
• Van.
• Damper.
• Miệng gió.
• Đường hồi.

Điều khiển

• Cảm biến.
• Thermostat.
• Setpoint.
• Timer.
• BMS.
• Logic điều khiển.

Dữ liệu vận hành

• Điện năng.
• Nhiệt độ.
• Độ ẩm.
• Lưu lượng.
• Thời gian chạy.
• Phản ánh của người sử dụng.

Sau đó mới xác định:

Cái gì cần chỉnh → Cái gì cần sửa → Cái gì cần thay → Cái gì chưa cần đầu tư.

Đây là cách tiếp cận giúp tránh cải tạo theo cảm tính.

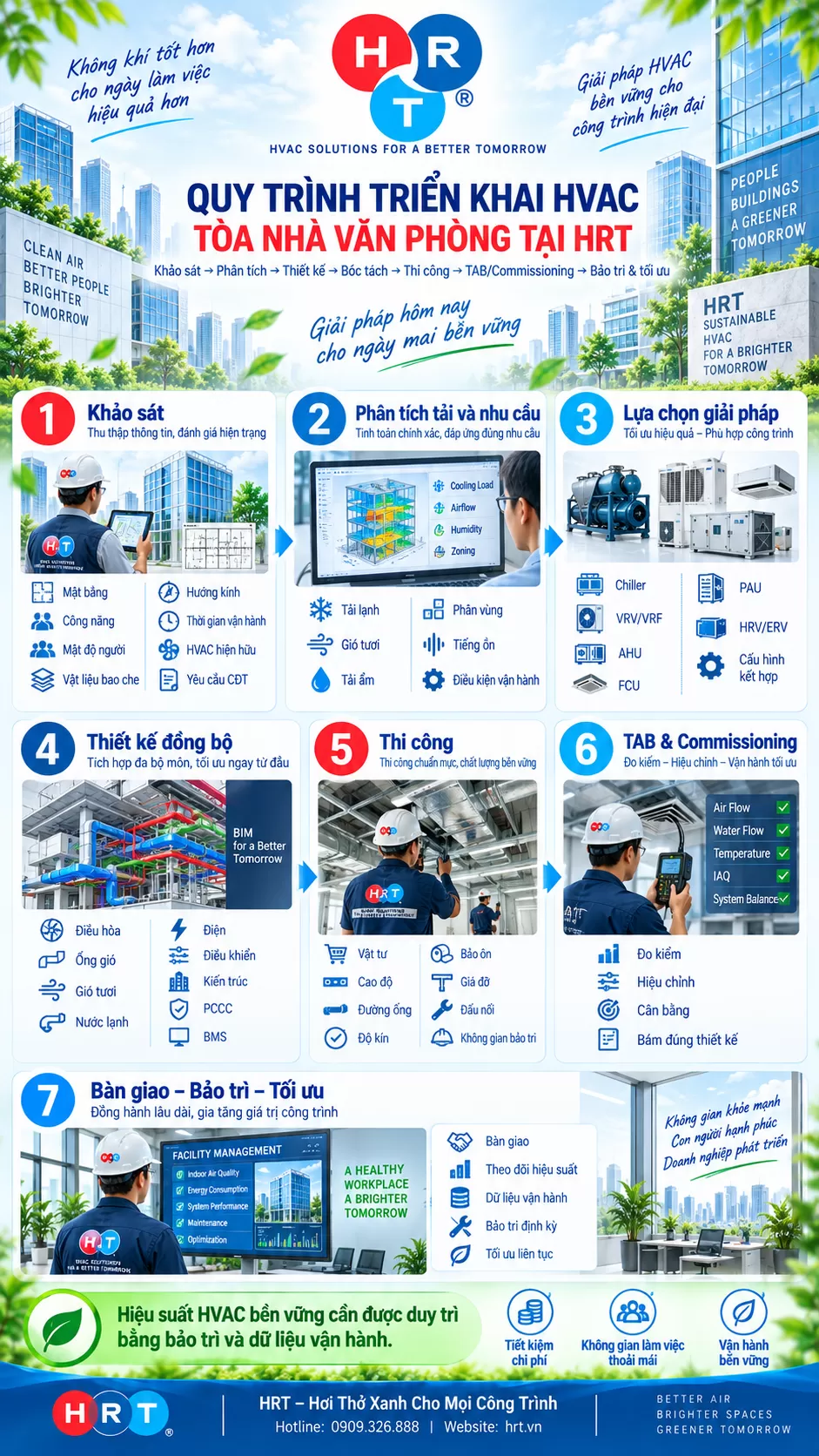

Quy trình triển khai HVAC tòa nhà văn phòng tại HRT

HRT tiếp cận dự án theo chuỗi:

Khảo sát → Phân tích → Thiết kế → Bóc tách → Thi công → TAB/Commissioning → Bảo trì & tối ưu

Bước 1: Khảo sát

Thu thập:

• Mặt bằng.
• Công năng.
• Mật độ người.
• Vật liệu bao che.
• Hướng kính.
• Thời gian vận hành.
• Hệ thống HVAC hiện hữu.
• Yêu cầu của chủ đầu tư.

Bước 2: Phân tích tải và nhu cầu

Xác định:

• Tải lạnh.
• Gió tươi.
• Tải ẩm.
• Phân vùng.
• Yêu cầu tiếng ồn.
• Điều kiện vận hành.

Bước 3: Lựa chọn giải pháp

So sánh phương án:

• Chiller.
• VRV/VRF.
• AHU.
• FCU.
• PAU.
• HRV/ERV.
• Các cấu hình kết hợp.

Bước 4: Thiết kế đồng bộ

Phối hợp:

Điều hòa + Ống gió + Gió tươi + Nước lạnh + Điện + Điều khiển + Kiến trúc + PCCC + BMS

Bước 5: Thi công

Kiểm soát:

• Vật tư.
• Cao độ.
• Đường ống.
• Độ kín.
• Bảo ôn.
• Giá đỡ.
• Đấu nối.
• Không gian bảo trì.

Bước 6: TAB & Commissioning

Đo và hiệu chỉnh hệ thống theo yêu cầu thiết kế.

Bước 7: Bàn giao – bảo trì – tối ưu

Sau khi bàn giao, hiệu suất HVAC cần tiếp tục được duy trì bằng bảo trì và dữ liệu vận hành.

Checklist cho chủ đầu tư trước khi chọn nhà thầu HVAC văn phòng

Trước khi quyết định, chủ đầu tư nên đặt ít nhất 10 câu hỏi:

1. Nhà thầu đã tính tải lạnh hay mới ước lượng theo diện tích?
2. Phương án Chiller hoặc VRV/VRF được lựa chọn dựa trên tiêu chí nào?
3. Gió tươi được tính như thế nào?
4. Độ ẩm được kiểm soát ra sao?
5. Các khu vực có được phân zone không?
6. Phòng họp và phòng server được xử lý khác nhau như thế nào?
7. Hệ thống có dễ bảo trì không?
8. Thiết bị có không gian sửa chữa và thay thế không?
9. Có TAB/Commissioning trước bàn giao không?
10. Tổng chi phí vòng đời của phương án là bao nhiêu?

Nếu những câu hỏi này được giải quyết ngay từ đầu, rủi ro vận hành về sau sẽ giảm đáng kể.

HRT – Tổng thầu HVAC cho tòa nhà văn phòng

HRT cung cấp giải pháp HVAC theo chuỗi:

Tư vấn → Thiết kế → Cung cấp → Thi công → Nghiệm thu → Bảo trì → Tối ưu vận hành

Các hệ thống chủ lực gồm:

• Điều hòa trung tâm VRV/VRF.
• Water Chiller.
• AHU – PAU – FCU.
• Packaged – Rooftop.
• Hệ thống cấp gió tươi.
• Hệ thống hút thải.
• HRV/ERV.
• Lọc không khí.
• Hệ thống ống gió.
• Hệ thống điều khiển và BMS.

Định hướng của HRT không phải lựa chọn hệ thống lớn nhất hay thiết bị đắt nhất, mà là tìm cấu hình phù hợp nhất với công trình và mục tiêu đầu tư dài hạn.

HRT – Hơi Thở Xanh Cho Mọi Công Trình
