HVAC NHÀ XƯỞNG: GIẢI PHÁP ĐIỀU HÒA – THÔNG GIÓ – HÚT THẢI ĐỒNG BỘ

HVAC nhà xưởng không đơn giản là lắp thêm vài chiếc điều hòa hoặc quạt hút để giảm nóng. Với môi trường sản xuất công nghiệp, một hệ thống HVAC hiệu quả phải giải quyết đồng thời nhiều vấn đề: nhiệt độ, độ ẩm, gió tươi, nhiệt dư, bụi, mùi, hơi nóng, khí thải và áp suất không gian.

Một nhà xưởng có thể không cần điều hòa toàn bộ nhưng lại cần thông gió rất lớn. Một khu vực khác chỉ cần điều hòa cục bộ. Trong khi tại vị trí phát sinh bụi, mùi hoặc hơi nóng, hút thải tại nguồn lại quan trọng hơn việc tăng công suất làm lạnh.

Vì vậy, nguyên tắc quan trọng khi thiết kế HVAC nhà xưởng là:

Hiểu đúng công năng → Xác định đúng tải → Kiểm soát đúng nguồn → Chọn đúng hệ thống → Vận hành tối ưu lâu dài.

HVAC nhà xưởng là gì?

HVAC là viết tắt của Heating – Ventilation – Air Conditioning, bao gồm các giải pháp liên quan đến điều hòa không khí, thông gió và kiểm soát môi trường bên trong công trình.

Đối với nhà máy và nhà xưởng, hệ thống HVAC thường bao gồm:

• Điều hòa không khí.
• Điều hòa trung tâm.
• Làm mát khu vực sản xuất.
• Cấp gió tươi.
• Thông gió tổng thể.
• Hút khí nóng.
• Hút bụi, mùi và hơi phát sinh.
• Cấp gió bù.
• AHU, PAU, FCU.
• Hệ thống ống gió.
• Miệng cấp – hồi – hút gió.
• Lọc không khí.
• Điều khiển và giám sát.
• Các giải pháp tiết kiệm năng lượng.

Mục tiêu cuối cùng không phải chỉ là tạo ra một không gian "mát", mà phải tạo được điều kiện không khí phù hợp với quá trình sản xuất, thiết bị, sản phẩm và người lao động.

Vì sao HVAC nhà xưởng khác điều hòa thông thường?

Nhà xưởng có những đặc điểm mà công trình văn phòng hoặc dân dụng thường không có.

Không gian lớn và trần cao

Nhiều nhà xưởng có diện tích hàng nghìn mét vuông với chiều cao lớn. Thể tích không khí cần xử lý vì vậy rất lớn.

Nếu chỉ tính công suất theo diện tích sàn mà bỏ qua chiều cao, tải máy móc và lượng gió ngoài trời thì kết quả thiết kế có thể sai đáng kể.

Mái và vách hấp thụ nhiệt lớn

Nhà xưởng sử dụng mái tôn hoặc kết cấu kim loại có thể nhận lượng nhiệt lớn từ môi trường bên ngoài.

Nhiệt truyền qua mái, vách kết hợp với nhiệt từ máy móc khiến nhiệt độ trong xưởng tăng cao, đặc biệt vào mùa hè.

Máy móc và dây chuyền liên tục sinh nhiệt

Motor, máy nén, lò, thiết bị điện, dây chuyền sản xuất và nhiều loại máy công nghiệp đều phát sinh nhiệt.

Trong một số ngành, tải nhiệt từ thiết bị thậm chí ảnh hưởng tới HVAC nhiều hơn tải nhiệt từ con người.

Có thể xuất hiện bụi, mùi, hơi dầu hoặc khí phát sinh

Đây chính là lý do thông gió nhà xưởng và hút thải nhà xưởng phải được tính toán cùng với điều hòa.

Nếu chỉ làm lạnh mà không kiểm soát nguồn ô nhiễm, không khí có thể vẫn nóng, bí, nhiều mùi hoặc chất lượng không khí không phù hợp.

Một hệ thống HVAC nhà xưởng hoàn chỉnh gồm những gì?

Tùy ngành sản xuất, không phải công trình nào cũng cần toàn bộ các hệ thống dưới đây.

Tuy nhiên, khi khảo sát một nhà xưởng, cần đánh giá ít nhất các nhóm hệ thống chính.

1. Điều hòa nhà xưởng

Điều hòa được sử dụng tại khu vực yêu cầu kiểm soát nhiệt độ hoặc độ ẩm tương đối ổn định.

Ví dụ:

• Khu vực sản xuất.
• Phòng kiểm tra chất lượng.
• Phòng điện.
• Phòng điều khiển.
• Phòng server.
• Văn phòng trong nhà máy.
• Kho nguyên liệu đặc thù.
• Kho thành phẩm yêu cầu nhiệt độ.
• Khu vực máy móc nhạy cảm với nhiệt độ.

Các giải pháp có thể xem xét gồm:

VRV/VRF – Chiller – AHU – PAU – FCU – Packaged – Rooftop và các cấu hình điều hòa công nghiệp phù hợp khác.

Điểm quan trọng là không chọn hệ thống chỉ vì công trình có diện tích lớn.

Thiết bị phải được lựa chọn dựa trên tải lạnh thực tế, thời gian vận hành, khả năng phân vùng, độ dự phòng, không gian lắp đặt, bảo trì và chi phí vòng đời.

2. Thông gió nhà xưởng

Thông gió có nhiệm vụ đưa không khí mới vào và đưa một phần không khí trong xưởng ra ngoài.

Thông gió đúng giúp:

• Giảm tích tụ nhiệt.
• Hạn chế không khí tù đọng.
• Bổ sung không khí ngoài trời.
• Cải thiện luồng không khí trong vùng làm việc.
• Hỗ trợ pha loãng một số nguồn ô nhiễm.
• Hỗ trợ kiểm soát môi trường sản xuất.

Hệ thống có thể sử dụng:

• Quạt cấp.
• Quạt hút.
• Quạt hướng trục.
• Quạt ly tâm.
• Hệ thống ống gió.
• Miệng gió.
• Thông gió mái.
• Thông gió cưỡng bức.
• Thông gió kết hợp tự nhiên.

Một sai lầm phổ biến là chỉ tăng công suất quạt.

Quạt lớn chưa chắc thông gió tốt.

Quan trọng hơn là phải xác định:

Gió vào đâu → Đi qua vùng nào → Thu nhiệt hoặc chất ô nhiễm ở đâu → Thoát ra đâu.

3. Hút thải nhà xưởng

Hút thải đặc biệt quan trọng đối với các nhà xưởng có phát sinh:

• Bụi.
• Khói.
• Mùi.
• Hơi dầu.
• Hơi nóng.
• Hơi ẩm.
• Khí phát sinh từ quá trình sản xuất.

Có hai hướng xử lý cơ bản:

Hút thải tổng thể

Không khí được hút ra khỏi toàn bộ hoặc một khu vực lớn của nhà xưởng.

Giải pháp này phù hợp khi nguồn nhiệt hoặc ô nhiễm phân bố tương đối rộng.

Hút thải cục bộ tại nguồn

Chất ô nhiễm được thu gom càng gần vị trí phát sinh càng tốt.

Có thể sử dụng:

• Chụp hút.
• Miệng hút.
• Ống hút.
• Quạt hút.
• Hệ thống lọc hoặc xử lý phù hợp.

Nguyên tắc cần nhớ:

Bụi, mùi, hơi nóng đã phát tán ra toàn nhà xưởng sẽ khó xử lý hơn nhiều so với việc thu gom ngay tại nguồn.

4. Cấp gió tươi và cấp gió bù

Đây là hạng mục thường bị xem nhẹ nhưng ảnh hưởng trực tiếp tới hiệu quả của hệ thống.

Khi một lượng lớn không khí được hút ra ngoài, nhà xưởng cần có lượng không khí thích hợp đi vào thay thế.

Nếu hút mạnh nhưng không cấp đủ gió bù, có thể xảy ra:

• Áp suất âm quá lớn.
• Khó đóng mở cửa.
• Không khí nóng bên ngoài bị hút qua khe hở.
• Bụi hoặc mùi từ khu vực khác xâm nhập.
• Tăng tải cho hệ thống điều hòa.
• Lưu lượng quạt thực tế không đạt như thiết kế.

Do đó:

Hút thải bao nhiêu không thể tách rời bài toán cấp gió bù.

Điều hòa, thông gió hay hút thải – nhà xưởng cần hệ nào?

Không có một câu trả lời chung cho tất cả nhà máy.

Khi nên ưu tiên điều hòa

Điều hòa phù hợp khi cần:

• Kiểm soát nhiệt độ.
• Kiểm soát độ ẩm.
• Bảo vệ máy móc.
• Duy trì điều kiện sản xuất.
• Bảo quản vật liệu hoặc sản phẩm.
• Tạo môi trường làm việc ổn định.

Khi nên ưu tiên thông gió

Thông gió phù hợp khi:

• Nhà xưởng rộng và tích tụ nhiệt.
• Không yêu cầu kiểm soát nhiệt độ quá chặt.
• Cần tăng trao đổi không khí.
• Cần đưa khí nóng ra ngoài.
• Cần giảm tình trạng bí khí.

Khi phải có hút thải

Hút thải cần được xem xét khi quá trình sản xuất phát sinh nguồn ô nhiễm rõ ràng như:

• Bụi.
• Mùi.
• Hơi nóng.
• Hơi dầu.
• Khói.
• Hơi ẩm.
• Các chất phát sinh cần kiểm soát.

Trong nhiều công trình, phương án tốt nhất không phải chọn một trong ba mà là:

Điều hòa + Thông gió + Hút thải + Gió bù + Điều khiển

được thiết kế thành một hệ thống đồng bộ.

Cách xác định tải HVAC nhà xưởng

Đây là bước quyết định hệ thống có chạy đúng hay không.

Tải nhiệt nhà xưởng không thể chỉ tính dựa trên diện tích.

Cần xem xét đồng thời:

Tải nhiệt qua kết cấu

Bao gồm:

• Mái.
• Vách.
• Cửa.
• Kính.
• Bức xạ mặt trời.

Tải từ máy móc

Đây có thể là nguồn nhiệt rất lớn trong nhà xưởng.

Cần xác định:

• Công suất máy.
• Hệ số hoạt động thực tế.
• Thời gian vận hành.
• Nhiệt tỏa vào không gian.

Tải do con người

Phụ thuộc:

• Số người.
• Mức độ lao động.
• Thời gian làm việc.
• Mật độ nhân sự theo ca.

Tải chiếu sáng

Hệ thống đèn cũng tạo nhiệt cho không gian.

Tải gió tươi

Không khí ngoài trời đưa vào hệ thống có cả tải nhiệt hiện và tải ẩm.

Đặc biệt trong điều kiện khí hậu nóng ẩm, việc đưa lượng lớn gió ngoài trời trực tiếp vào khu vực điều hòa mà không xử lý phù hợp có thể làm tăng đáng kể tải hệ thống.

HVAC cho từng khu vực trong nhà xưởng

Không nên áp dụng một điều kiện nhiệt độ duy nhất cho toàn bộ nhà máy.

Phân vùng đúng giúp giảm đáng kể tải HVAC không cần thiết.

Khu vực sản xuất

Cần xác định:

• Công nghệ sản xuất.
• Máy móc.
• Người lao động.
• Nguồn nhiệt.
• Nguồn bụi hoặc mùi.
• Yêu cầu nhiệt độ – độ ẩm.

Giải pháp có thể là điều hòa, thông gió hoặc kết hợp.

Khu máy móc tỏa nhiệt

Thay vì cố gắng làm lạnh toàn bộ nhà xưởng, có thể cần ưu tiên:

Khoanh vùng nguồn nhiệt → Thu nhiệt → Hút ra ngoài.

Khu vực bụi và mùi

Ưu tiên hút ngay tại nguồn nhằm hạn chế chất ô nhiễm phát tán sang khu vực khác.

Văn phòng trong nhà máy

Thường cần:

• Điều hòa.
• Gió tươi.
• Phân vùng.
• Điều khiển độc lập.

VRV/VRF hoặc các hệ thống phù hợp với tải khu vực có thể được xem xét tùy công trình.

Phòng điện và phòng server

Các khu vực này có tải nhiệt thiết bị liên tục nên cần chú ý:

• Tải lạnh.
• Thời gian vận hành.
• Khả năng dự phòng.
• Kiểm soát nhiệt độ.
• Khả năng xử lý khi một thiết bị HVAC gặp sự cố.

Kho nguyên liệu và thành phẩm

Không phải kho nào cũng cần điều hòa.

Giải pháp có thể chỉ là thông gió hoặc kiểm soát nhiệt độ – độ ẩm tùy đặc tính vật liệu và yêu cầu bảo quản.

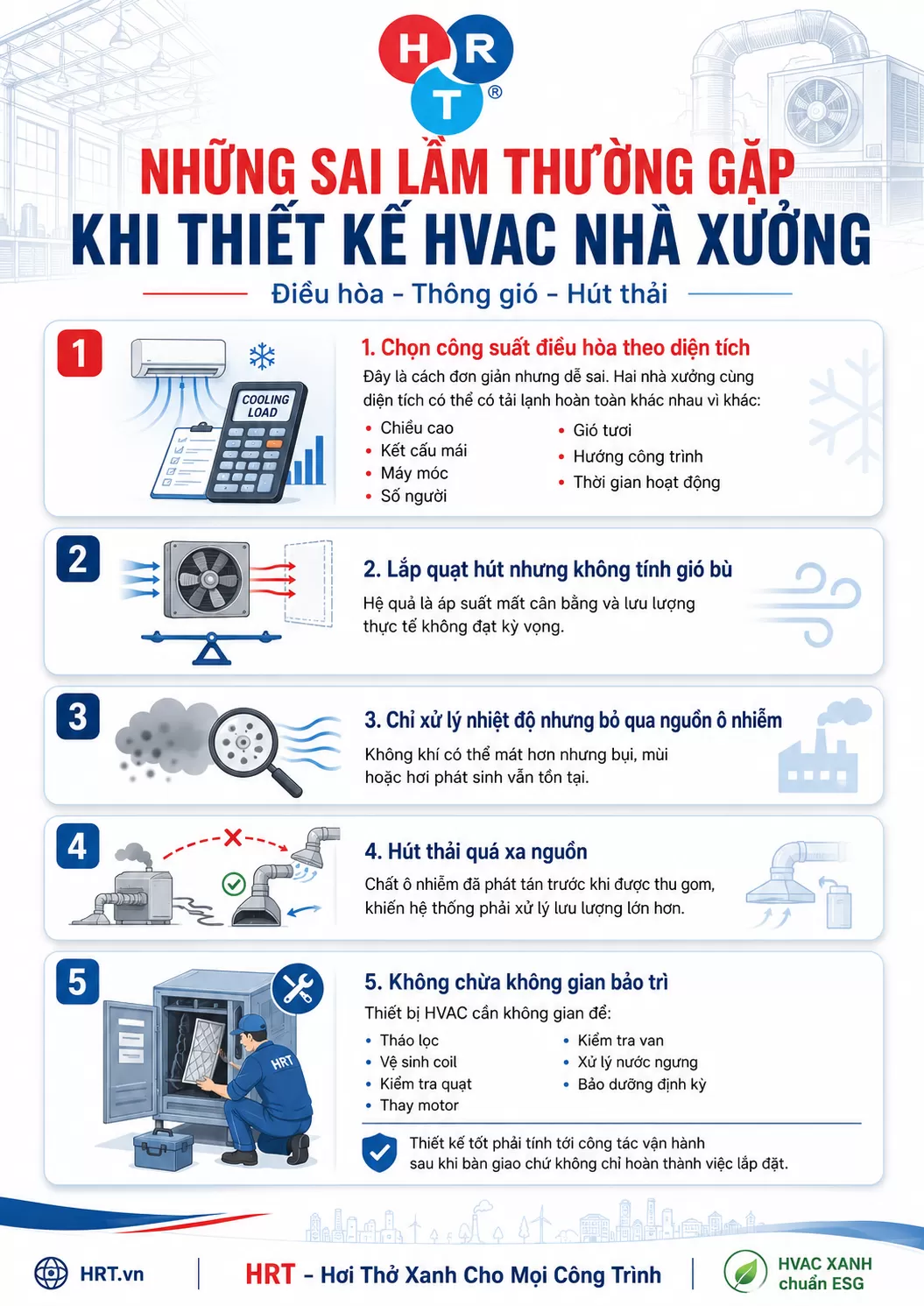

Những sai lầm thường gặp khi thiết kế HVAC nhà xưởng

Chọn công suất điều hòa theo diện tích

Đây là cách đơn giản nhưng dễ sai.

Hai nhà xưởng cùng diện tích có thể có tải lạnh hoàn toàn khác nhau vì khác:

• Chiều cao.
• Kết cấu mái.
• Máy móc.
• Số người.
• Gió tươi.
• Hướng công trình.
• Thời gian hoạt động.

Lắp quạt hút nhưng không tính gió bù

Hệ quả là áp suất mất cân bằng và lưu lượng thực tế không đạt kỳ vọng.

Chỉ xử lý nhiệt độ nhưng bỏ qua nguồn ô nhiễm

Không khí có thể mát hơn nhưng bụi, mùi hoặc hơi phát sinh vẫn tồn tại.

Hút thải quá xa nguồn

Chất ô nhiễm đã phát tán trước khi được thu gom, khiến hệ thống phải xử lý lưu lượng lớn hơn.

Không chừa không gian bảo trì

Thiết bị HVAC cần không gian để:

• Tháo lọc.
• Vệ sinh coil.
• Kiểm tra quạt.
• Thay motor.
• Kiểm tra van.
• Xử lý nước ngưng.
• Bảo dưỡng định kỳ.

Thiết kế tốt phải tính tới công tác vận hành sau khi bàn giao chứ không chỉ hoàn thành việc lắp đặt.

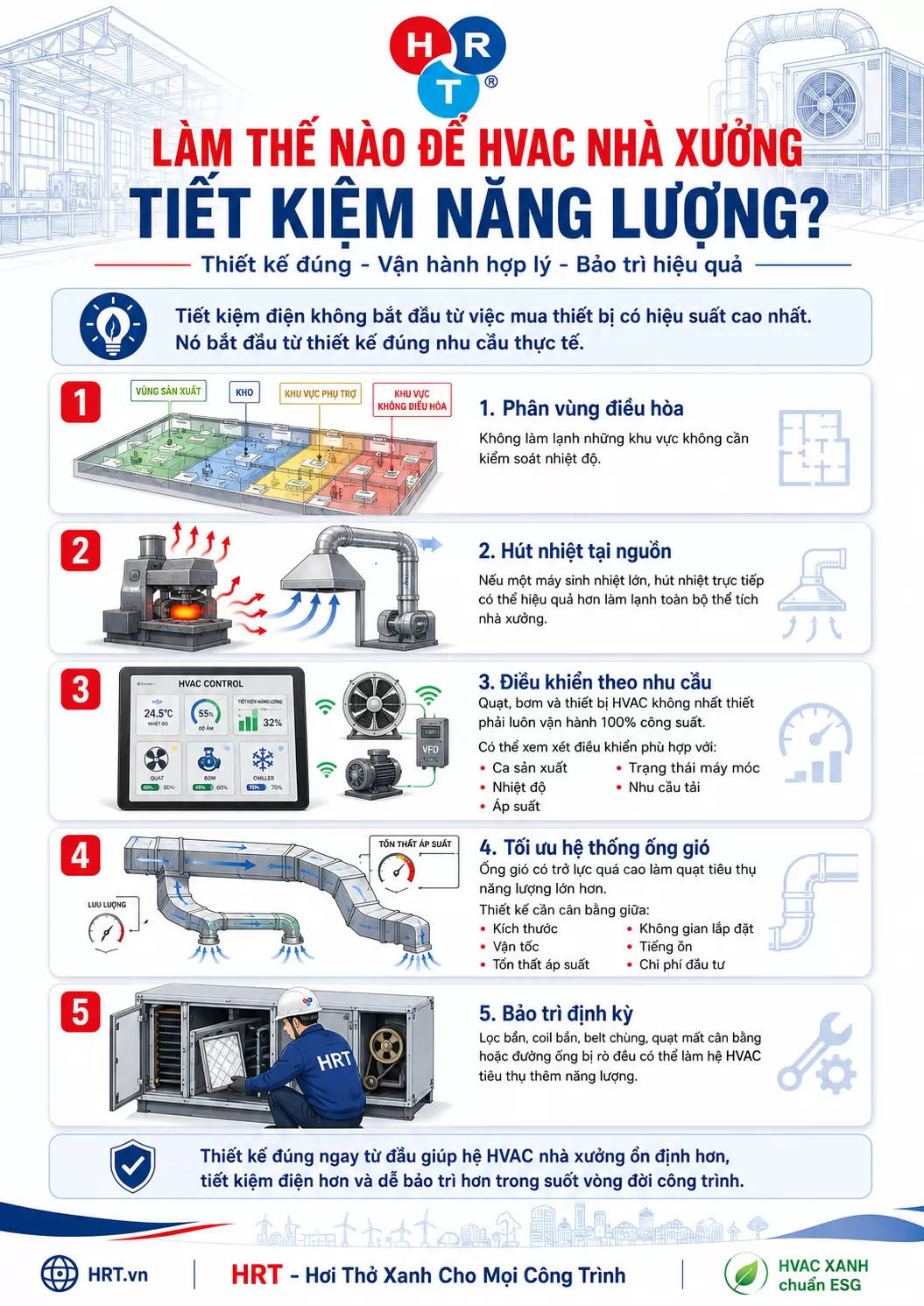

Làm thế nào để HVAC nhà xưởng tiết kiệm năng lượng?

Tiết kiệm điện không bắt đầu từ việc mua thiết bị có hiệu suất cao nhất.

Nó bắt đầu từ thiết kế đúng nhu cầu thực tế.

Một số hướng cần xem xét:

Phân vùng điều hòa

Không làm lạnh những khu vực không cần kiểm soát nhiệt độ.

Hút nhiệt tại nguồn

Nếu một máy sinh nhiệt lớn, hút nhiệt trực tiếp có thể hiệu quả hơn làm lạnh toàn bộ thể tích nhà xưởng.

Điều khiển theo nhu cầu

Quạt, bơm và thiết bị HVAC không nhất thiết phải luôn vận hành 100% công suất.

Có thể xem xét điều khiển phù hợp với:

• Ca sản xuất.
• Nhiệt độ.
• Áp suất.
• Trạng thái máy móc.
• Nhu cầu tải.

Tối ưu hệ thống ống gió

Ống gió có trở lực quá cao làm quạt tiêu thụ năng lượng lớn hơn.

Thiết kế cần cân bằng giữa:

• Kích thước.
• Vận tốc.
• Tổn thất áp suất.
• Không gian lắp đặt.
• Tiếng ồn.
• Chi phí đầu tư.

Bảo trì định kỳ

Lọc bẩn, coil bẩn, belt chùng, quạt mất cân bằng hoặc đường ống bị rò đều có thể làm hệ HVAC tiêu thụ thêm năng lượng.

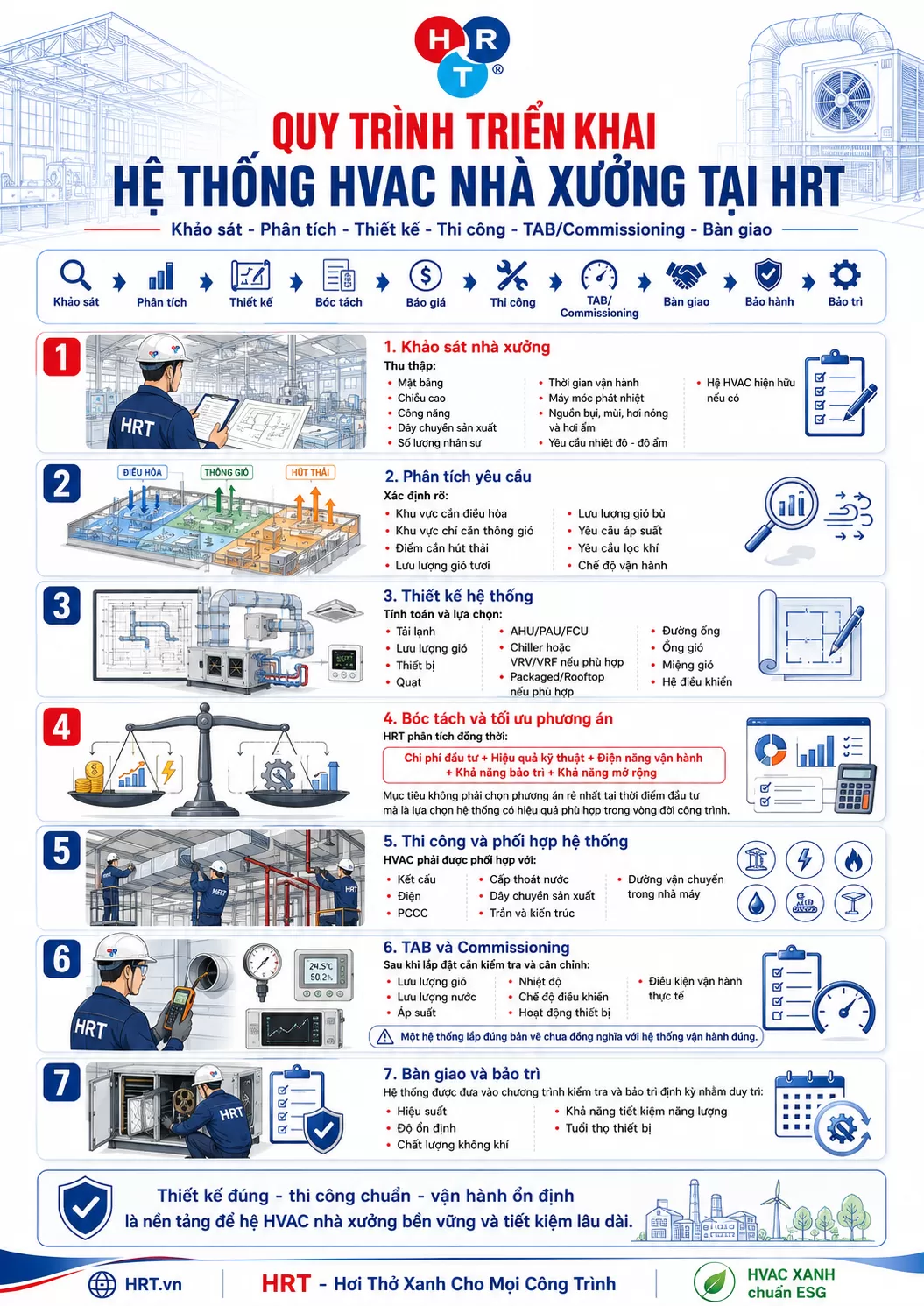

Quy trình triển khai hệ thống HVAC nhà xưởng tại HRT

HRT tiếp cận một dự án HVAC theo chuỗi:

Khảo sát → Phân tích → Thiết kế → Bóc tách → Báo giá → Thi công → TAB/Commissioning → Bàn giao → Bảo hành → Bảo trì

Bước 1: Khảo sát nhà xưởng

Thu thập:

• Mặt bằng.
• Chiều cao.
• Công năng.
• Dây chuyền sản xuất.
• Số lượng nhân sự.
• Thời gian vận hành.
• Máy móc phát nhiệt.
• Nguồn bụi, mùi, hơi nóng và hơi ẩm.
• Yêu cầu nhiệt độ – độ ẩm.
• Hệ HVAC hiện hữu nếu có.

Bước 2: Phân tích yêu cầu

Xác định rõ:

• Khu vực cần điều hòa.
• Khu vực chỉ cần thông gió.
• Điểm cần hút thải.
• Lưu lượng gió tươi.
• Lưu lượng gió bù.
• Yêu cầu áp suất.
• Yêu cầu lọc khí.
• Chế độ vận hành.

Bước 3: Thiết kế hệ thống

Tính toán và lựa chọn:

• Tải lạnh.
• Lưu lượng gió.
• Thiết bị.
• Quạt.
• AHU/PAU/FCU.
• Chiller hoặc VRV/VRF nếu phù hợp.
• Packaged/Rooftop nếu phù hợp.
• Đường ống.
• Ống gió.
• Miệng gió.
• Hệ điều khiển.

Bước 4: Bóc tách và tối ưu phương án

HRT phân tích đồng thời:

Chi phí đầu tư + Hiệu quả kỹ thuật + Điện năng vận hành + Khả năng bảo trì + Khả năng mở rộng.

Mục tiêu không phải chọn phương án rẻ nhất tại thời điểm đầu tư mà là lựa chọn hệ thống có hiệu quả phù hợp trong vòng đời công trình.

Bước 5: Thi công và phối hợp hệ thống

HVAC phải được phối hợp với:

• Kết cấu.
• Điện.
• PCCC.
• Cấp thoát nước.
• Dây chuyền sản xuất.
• Trần và kiến trúc.
• Đường vận chuyển trong nhà máy.

Bước 6: TAB và Commissioning

Sau khi lắp đặt cần kiểm tra và cân chỉnh:

• Lưu lượng gió.
• Lưu lượng nước.
• Áp suất.
• Nhiệt độ.
• Chế độ điều khiển.
• Hoạt động thiết bị.
• Điều kiện vận hành thực tế.

Một hệ thống lắp đúng bản vẽ chưa đồng nghĩa với hệ thống vận hành đúng.

Bước 7: Bàn giao và bảo trì

Hệ thống được đưa vào chương trình kiểm tra và bảo trì định kỳ nhằm duy trì:

• Hiệu suất.
• Độ ổn định.
• Chất lượng không khí.
• Khả năng tiết kiệm năng lượng.
• Tuổi thọ thiết bị.

HRT – Giải pháp HVAC nhà xưởng theo hướng đầu tư dài hạn

Với nhà xưởng sản xuất, hệ HVAC thường vận hành nhiều giờ mỗi ngày và kéo dài trong nhiều năm.

Do đó, HRT định hướng giải pháp trên ba nguyên tắc:

Hiểu Đúng – Rõ Ràng – Tận Tâm.

Không bắt đầu bằng câu hỏi:

"Nên dùng Chiller hay VRV?"

Mà bắt đầu bằng:

"Nhà xưởng đang cần giải quyết vấn đề gì?"

Từ dữ liệu thực tế, HRT mới lựa chọn giải pháp phù hợp giữa:

• VRV/VRF.
• Water Chiller.
• AHU.
• PAU.
• FCU.
• Packaged.
• Rooftop.
• Thông gió.
• Hút thải.
• Gió tươi.
• Gió bù.
• Lọc không khí.
• Điều khiển và tối ưu năng lượng.

Đây cũng là nền tảng để hướng tới một hệ thống HVAC XANH chuẩn ESG: sử dụng năng lượng hợp lý hơn, thuận lợi cho bảo trì và phù hợp với mục tiêu vận hành dài hạn của doanh nghiệp.

Khi nào doanh nghiệp nên khảo sát lại HVAC nhà xưởng?

Doanh nghiệp nên đánh giá lại hệ thống nếu xuất hiện một hoặc nhiều dấu hiệu:

• Xưởng quá nóng.
• Điều hòa chạy liên tục nhưng không đạt nhiệt độ.
• Khu vực nóng – lạnh không đồng đều.
• Có nhiều bụi hoặc mùi.
• Quạt hút chạy nhưng hiệu quả thấp.
• Cửa thường xuyên bị hút mạnh.
• Điện năng HVAC tăng cao.
• Thiết bị thường xuyên báo lỗi.
• Nhà xưởng mở rộng thêm máy móc.
• Thay đổi dây chuyền sản xuất.
• Số lượng nhân sự tăng.
• Hệ thống đã vận hành nhiều năm.
• Chi phí bảo trì ngày càng cao.

Trong các trường hợp này, chưa chắc phải thay toàn bộ hệ thống.

Đôi khi chỉ cần tối ưu lại:

Luồng gió → Gió tươi → Gió hồi → Hút thải → Gió bù → Điều khiển → Cân chỉnh hệ thống

đã có thể cải thiện đáng kể hiệu quả vận hành.

HRT - hơi thở xanh cho mọi công trình
