1. Biến tần VFD cho quạt HVAC là gì?

VFD – Variable Frequency Drive là thiết bị có khả năng thay đổi tần số điện cấp cho động cơ xoay chiều.

Khi thay đổi tần số, tốc độ quay của động cơ thay đổi và kéo theo tốc độ của quạt HVAC thay đổi.

VFD có thể được ứng dụng cho:

• Quạt cấp AHU.

• Quạt hồi AHU.

• Quạt cấp gió tươi.

• Quạt hút khí thải.

• Quạt thông gió nhà xưởng.

• Quạt của hệ thống VAV.

• Một số hệ quạt công nghiệp có tải thay đổi.

Khác với bộ khởi động Motor thông thường chủ yếu thực hiện đóng – ngắt, VFD cho phép kiểm soát tốc độ quạt trong quá trình vận hành.

2. Vì sao quạt HVAC cần thay đổi tốc độ?

Một hệ HVAC không phải lúc nào cũng cần cùng một lượng gió.

Ví dụ tại một tòa nhà văn phòng:

Buổi sáng có ít người, tải lạnh thấp.

Buổi trưa số người tăng lên, tải nhiệt tăng.

Cuối ngày nhiều khu vực không còn sử dụng.

Nếu quạt AHU luôn chạy ở 100% tốc độ trong mọi thời điểm thì lượng gió và áp suất tạo ra có thể lớn hơn nhu cầu thực tế.

Hệ thống sau đó phải sử dụng VAV Box hoặc Damper để tiết lưu.

Phương án tốt hơn trong nhiều trường hợp là:

Tải giảm → nhu cầu gió giảm → VFD giảm tốc quạt.

Khi tải tăng:

Nhu cầu gió tăng → VFD tăng tốc quạt.

Nhờ vậy hệ thống phản ứng linh hoạt hơn với tải thực tế.

3. VFD ảnh hưởng đến lưu lượng và áp suất quạt như thế nào?

Đối với cùng một quạt, quan hệ giữa tốc độ, lưu lượng, áp suất và công suất thường được mô tả gần đúng theo Fan Affinity Laws.

Khi tốc độ quạt giảm:

• Lưu lượng giảm gần tỷ lệ với tốc độ.

• Áp suất giảm gần theo bình phương tốc độ.

• Công suất khí động học giảm gần theo lập phương tốc độ.

Chính đặc điểm này tạo ra tiềm năng tiết kiệm năng lượng rất lớn đối với những hệ thống thường xuyên vận hành ở tải một phần.

Tuy nhiên đây là mối quan hệ lý thuyết.

Điện năng thực tế còn phụ thuộc:

• Hiệu suất quạt.

• Hiệu suất Motor.

• Hiệu suất VFD.

• Áp suất hệ thống.

• Trạng thái Damper.

• Đường đặc tính quạt.

• Lưu lượng tối thiểu.

• Số giờ vận hành.

• Profile tải thực tế.

Vì vậy không nên lấy định luật lập phương để cam kết một tỷ lệ tiết kiệm điện cố định cho mọi công trình.

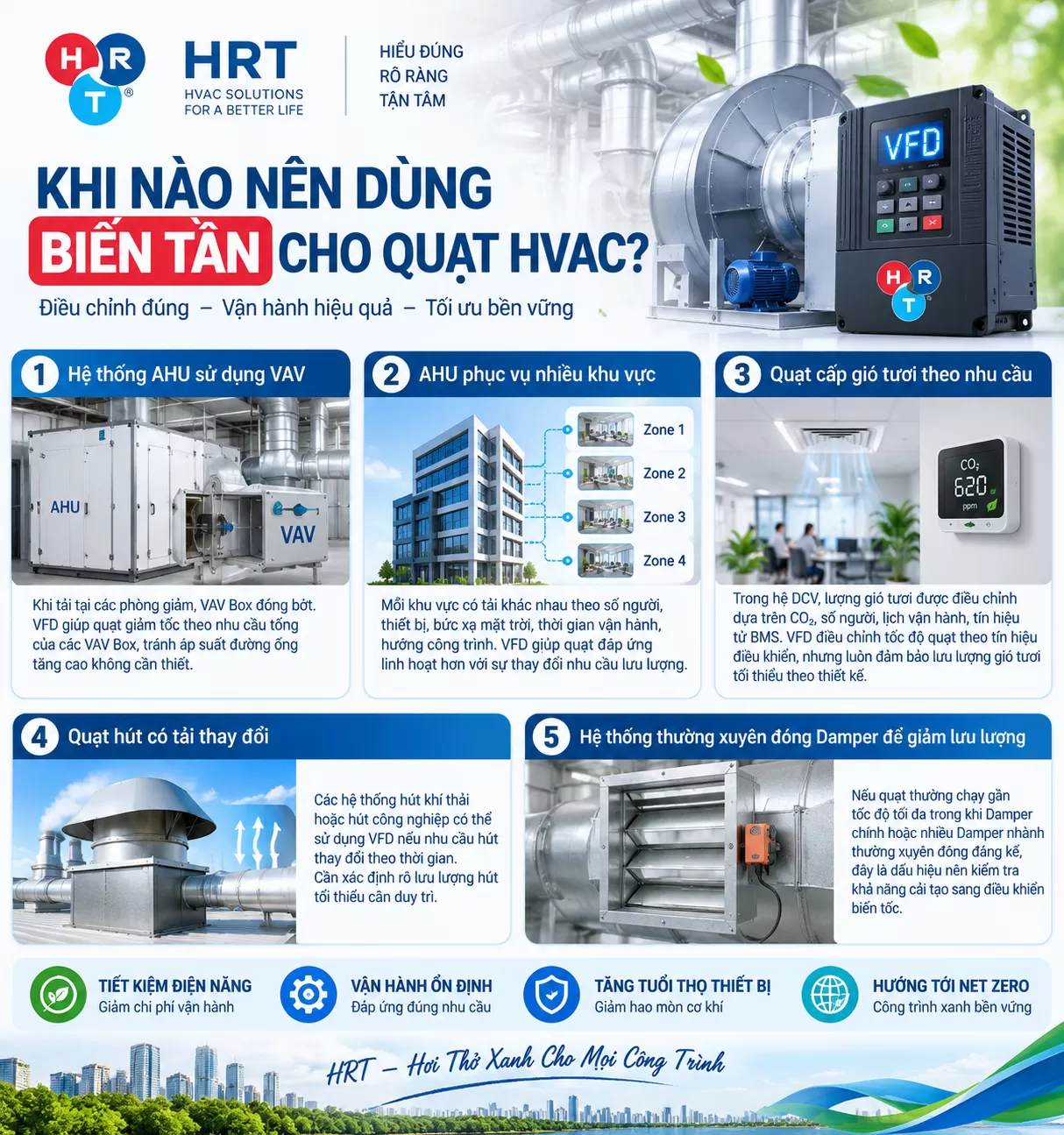

4. Khi nào nên dùng biến tần cho quạt HVAC?

Hệ thống AHU sử dụng VAV

Đây là một trong những ứng dụng điển hình nhất.

Khi tải tại các phòng giảm, VAV Box đóng bớt.

Nếu quạt vẫn chạy tốc độ cố định, áp suất đường ống có thể tăng cao hơn yêu cầu.

Khi sử dụng VFD, tốc độ quạt có thể giảm theo nhu cầu tổng của các VAV Box.

AHU phục vụ nhiều khu vực

Các Zone trong cùng một tòa nhà thường có tải khác nhau theo:

• Số lượng người.

• Thiết bị sử dụng.

• Bức xạ mặt trời.

• Thời gian vận hành.

• Hướng công trình.

Do đó tổng nhu cầu lưu lượng của AHU thay đổi liên tục.

VFD giúp quạt đáp ứng linh hoạt hơn với sự thay đổi này.

Quạt cấp gió tươi theo nhu cầu

Trong hệ Demand-Controlled Ventilation – DCV, lượng gió tươi có thể được điều chỉnh dựa trên:

• CO₂.

• Số người.

• Lịch vận hành.

• Tín hiệu từ BMS.

VFD có thể điều chỉnh tốc độ quạt gió tươi theo tín hiệu điều khiển.

Tuy nhiên phải luôn bảo đảm lưu lượng gió tươi tối thiểu theo thiết kế.

Quạt hút có tải thay đổi

Các hệ thống hút khí thải hoặc hút công nghiệp có thể sử dụng VFD nếu nhu cầu hút thay đổi theo thời gian.

Điều kiện tiên quyết là xác định rõ lưu lượng hút tối thiểu cần duy trì.

Hệ thống thường xuyên đóng Damper để giảm lưu lượng

Nếu khảo sát cho thấy quạt chạy gần tốc độ tối đa trong khi Damper chính hoặc nhiều Damper nhánh thường xuyên đóng đáng kể, đây là dấu hiệu nên kiểm tra khả năng cải tạo sang điều khiển biến tốc.

5. Khi nào VFD có thể không cần thiết?

Không phải hệ thống nào cũng phù hợp với biến tần.

VFD có thể mang lại ít hiệu quả nếu:

• Quạt gần như luôn chạy ở lưu lượng thiết kế.

• Hệ thống yêu cầu lưu lượng không đổi.

• Quạt có công suất nhỏ.

• Thời gian vận hành rất ngắn.

• Chi phí cải tạo lớn hơn giá trị năng lượng tiết kiệm.

• Motor không phù hợp với VFD.

• Quy trình sản xuất yêu cầu lưu lượng cố định.

Do đó việc quyết định lắp biến tần cần dựa trên số liệu vận hành thực tế thay vì chỉ dựa vào công suất Motor.

6. VFD điều khiển quạt AHU theo áp suất tĩnh như thế nào?

Trong AHU VAV, cảm biến áp suất tĩnh thường được bố trí trên đường ống gió.

Nguyên lý cơ bản:

Khi VAV Box mở nhiều

Nhu cầu lưu lượng tăng.

Áp suất tại cảm biến giảm.

Controller gửi tín hiệu để VFD tăng tốc quạt.

Khi nhiều VAV Box đóng

Nhu cầu lưu lượng giảm.

Áp suất đường ống tăng.

Controller yêu cầu VFD giảm tốc.

Quá trình điều chỉnh thường được thực hiện thông qua PID Controller hoặc logic tương đương.

Nếu PID không được hiệu chỉnh tốt, tốc độ quạt có thể liên tục tăng – giảm gây dao động lưu lượng và tiếng ồn.

7. Static Pressure Reset giúp tối ưu VFD như thế nào?

Lắp VFD chưa đồng nghĩa hệ thống đã tối ưu.

Nếu Setpoint áp suất tĩnh được đặt quá cao thì dù có VFD, quạt vẫn phải chạy nhanh để duy trì mức áp suất này.

Static Pressure Reset là chiến lược điều chỉnh Setpoint áp suất theo nhu cầu thực tế.

Ví dụ:

Khi phần lớn VAV Box đều đóng nhiều, BMS có thể giảm Setpoint áp suất.

Khi một hoặc nhiều Zone yêu cầu nhiều gió và VAV mở lớn, Setpoint được tăng lên.

Mục tiêu là:

Duy trì đủ áp suất cho Zone bất lợi nhất nhưng không tạo áp suất dư cho toàn hệ thống.

Đây là một trong những chiến lược quan trọng để khai thác hiệu quả VFD trong hệ AHU VAV.

8. VFD có giúp tiết kiệm điện không?

Có tiềm năng, đặc biệt với hệ thống thường xuyên chạy ở tải một phần.

Thay vì để quạt chạy tốc độ cao rồi đóng Damper:

VFD giảm trực tiếp tốc độ quạt.

Điều này có thể giảm đáng kể công suất yêu cầu của quạt.

Tuy nhiên mức tiết kiệm thực tế phụ thuộc vào:

• Số giờ hoạt động.

• Tỷ lệ thời gian chạy tải thấp.

• Công suất quạt.

• Lưu lượng thực tế.

• Áp suất tĩnh.

• Setpoint.

• Minimum Speed.

• Đặc tính quạt.

• Logic điều khiển.

Một AHU chạy 12 giờ/ngày nhưng chỉ cần tải cao vài giờ có tiềm năng tối ưu khác hoàn toàn với AHU luôn hoạt động gần 100% tải.

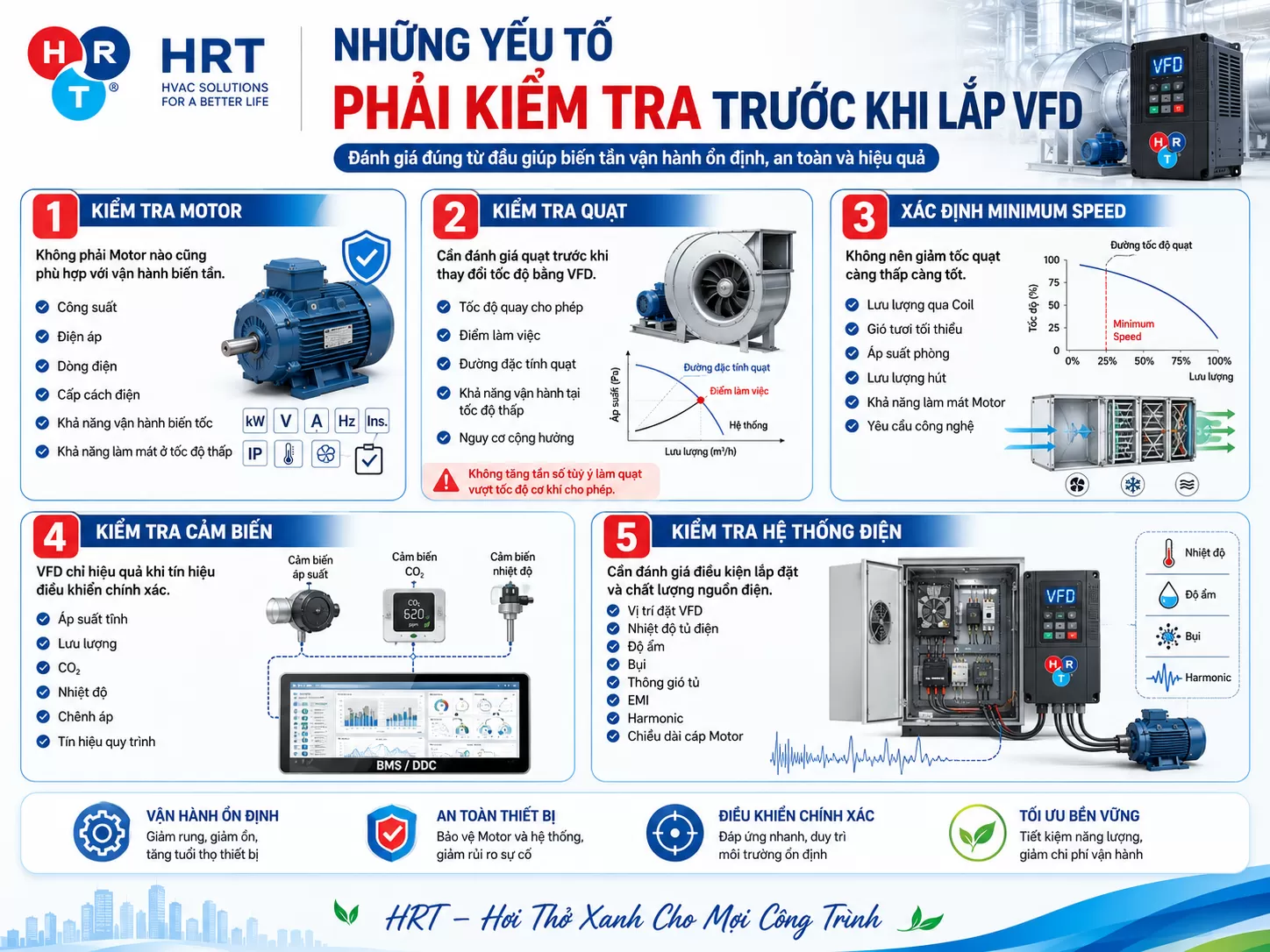

9. Những yếu tố phải kiểm tra trước khi lắp VFD

Kiểm tra Motor

Không phải Motor nào cũng phù hợp với vận hành biến tần.

Cần kiểm tra:

• Công suất.

• Điện áp.

• Dòng điện.

• Cấp cách điện.

• Khả năng vận hành biến tốc.

• Khả năng làm mát ở tốc độ thấp.

Kiểm tra quạt

Cần xác định:

• Tốc độ quay cho phép.

• Điểm làm việc.

• Đường đặc tính quạt.

• Khả năng vận hành tại tốc độ thấp.

• Nguy cơ cộng hưởng.

Không được tăng tần số tùy ý khiến quạt vượt tốc độ cơ khí cho phép.

Xác định Minimum Speed

Không nên giảm tốc quạt càng thấp càng tốt.

Minimum Speed phải bảo đảm:

• Lưu lượng qua Coil.

• Gió tươi tối thiểu.

• Áp suất phòng.

• Lưu lượng hút.

• Khả năng làm mát Motor.

• Yêu cầu công nghệ.

Kiểm tra cảm biến

VFD chỉ hoạt động hiệu quả khi tín hiệu điều khiển chính xác.

Có thể điều khiển theo:

• Áp suất tĩnh.

• Lưu lượng.

• CO₂.

• Nhiệt độ.

• Chênh áp.

• Tín hiệu quy trình.

Kiểm tra hệ thống điện

Cần xem xét:

• Vị trí đặt VFD.

• Nhiệt độ tủ điện.

• Độ ẩm.

• Bụi.

• Thông gió tủ.

• EMI.

• Harmonic.

• Chiều dài cáp Motor.

10. Có thể lắp VFD cho Motor quạt cũ không?

Có thể trong một số trường hợp nhưng không nên mặc định mọi Motor cũ đều phù hợp.

VFD sử dụng dạng điện áp điều chế xung nên có thể tạo ứng suất điện khác với nguồn điện lưới thông thường.

Với Motor cũ cần kiểm tra:

• Hệ cách điện.

• Tuổi thọ Motor.

• Chiều dài cáp.

• Khả năng làm mát.

• Vòng bi.

• Dòng điện trục.

• Dải tốc độ yêu cầu.

Do đó khi Retrofit cần đánh giá cả cụm:

VFD – Motor – quạt – truyền động – nguồn điện – hệ điều khiển.

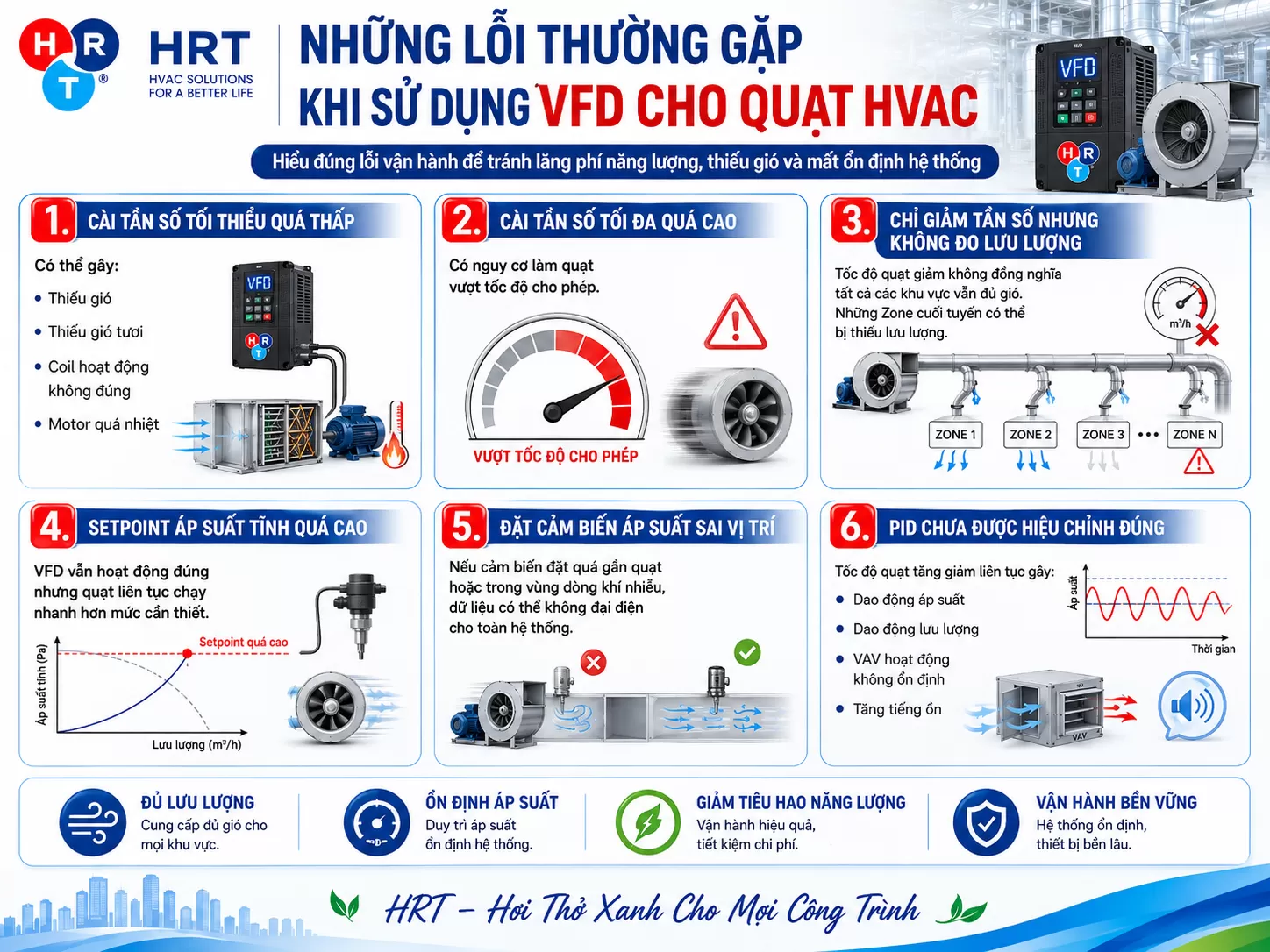

11. Những lỗi thường gặp khi sử dụng VFD cho quạt HVAC

Cài tần số tối thiểu quá thấp

Có thể gây:

• Thiếu gió.

• Thiếu gió tươi.

• Coil hoạt động không đúng.

• Motor quá nhiệt.

Cài tần số tối đa quá cao

Có nguy cơ làm quạt vượt tốc độ cho phép.

Chỉ giảm tần số nhưng không đo lưu lượng

Tốc độ quạt giảm không đồng nghĩa tất cả các khu vực vẫn đủ gió.

Những Zone cuối tuyến có thể bị thiếu lưu lượng.

Setpoint áp suất tĩnh quá cao

VFD vẫn hoạt động đúng nhưng quạt liên tục chạy nhanh hơn mức cần thiết.

Đặt cảm biến áp suất sai vị trí

Nếu cảm biến đặt quá gần quạt hoặc trong vùng dòng khí nhiễu, dữ liệu có thể không đại diện cho toàn hệ thống.

PID chưa được hiệu chỉnh đúng

Tốc độ quạt tăng giảm liên tục gây:

• Dao động áp suất.

• Dao động lưu lượng.

• VAV hoạt động không ổn định.

• Tăng tiếng ồn.

12. VFD kết hợp với BMS như thế nào?

Trong hệ thống HVAC hiện đại, VFD có thể kết nối với BMS hoặc DDC.

BMS có thể gửi:

• Start/Stop.

• Speed Command.

• Frequency Setpoint.

Đồng thời nhận về:

• Run.

• Stop.

• Fault.

• Tần số.

• Tốc độ.

• Một số thông số vận hành khác tùy thiết bị.

Dữ liệu Trend trên BMS đặc biệt hữu ích.

Ví dụ, nếu tải công trình thấp nhưng VFD liên tục chạy gần 50 Hz, cần kiểm tra:

• Setpoint áp suất.

• VAV Box.

• Damper.

• Cảm biến.

• Logic điều khiển.

• Tổn thất đường ống.

Có BMS và có VFD chưa đủ. Logic điều khiển đúng mới tạo ra hiệu quả vận hành.

13. VFD có thay thế Damper không?

Không.

VFD và Damper thực hiện những chức năng khác nhau.

VFD điều chỉnh tốc độ quạt.

Damper vẫn cần cho:

• Cân bằng gió.

• Đóng mở nhánh.

• Phân vùng.

• Điều chỉnh gió tươi.

• Ngăn cháy.

• Điều khiển quy trình.

• Cô lập hệ thống.

Vì vậy thiết kế HVAC đúng không phải là bỏ Damper khi có biến tần, mà là phối hợp đúng chức năng của từng thiết bị.

14. Sau khi lắp VFD có cần TAB lại hệ thống?

Trong nhiều trường hợp là cần thiết.

Tốc độ quạt ảnh hưởng trực tiếp tới:

• Lưu lượng.

• Áp suất.

• Trạng thái từng nhánh.

Sau khi Retrofit từ quạt chạy cố định sang VFD, đặc biệt với hệ VAV, nên kiểm tra lại:

• Tổng lưu lượng.

• Lưu lượng từng nhánh.

• Áp suất tĩnh.

• Minimum Speed.

• Maximum Speed.

• Trạng thái VAV Box.

• Setpoint điều khiển.

TAB giúp xác nhận rằng hệ thống vẫn đáp ứng đúng yêu cầu thiết kế sau khi thay đổi phương thức vận hành.

15. Khi nào nên cải tạo quạt chạy cố định sang VFD?

Doanh nghiệp nên khảo sát khả năng Retrofit khi xuất hiện các dấu hiệu:

• Quạt công suất lớn chạy nhiều giờ.

• Tải công trình biến động mạnh.

• Damper thường xuyên đóng nhiều.

• VAV Box thường xuyên ở độ mở thấp.

• Áp suất tĩnh cao hơn nhu cầu.

• Hệ thống có BMS nhưng quạt chỉ chạy On/Off.

• Công năng công trình đã thay đổi.

• Quạt thường xuyên tạo lưu lượng dư.

• Chi phí vận hành quạt lớn.

Đây là những dấu hiệu để khảo sát, không phải căn cứ đủ để kết luận phải lắp VFD.

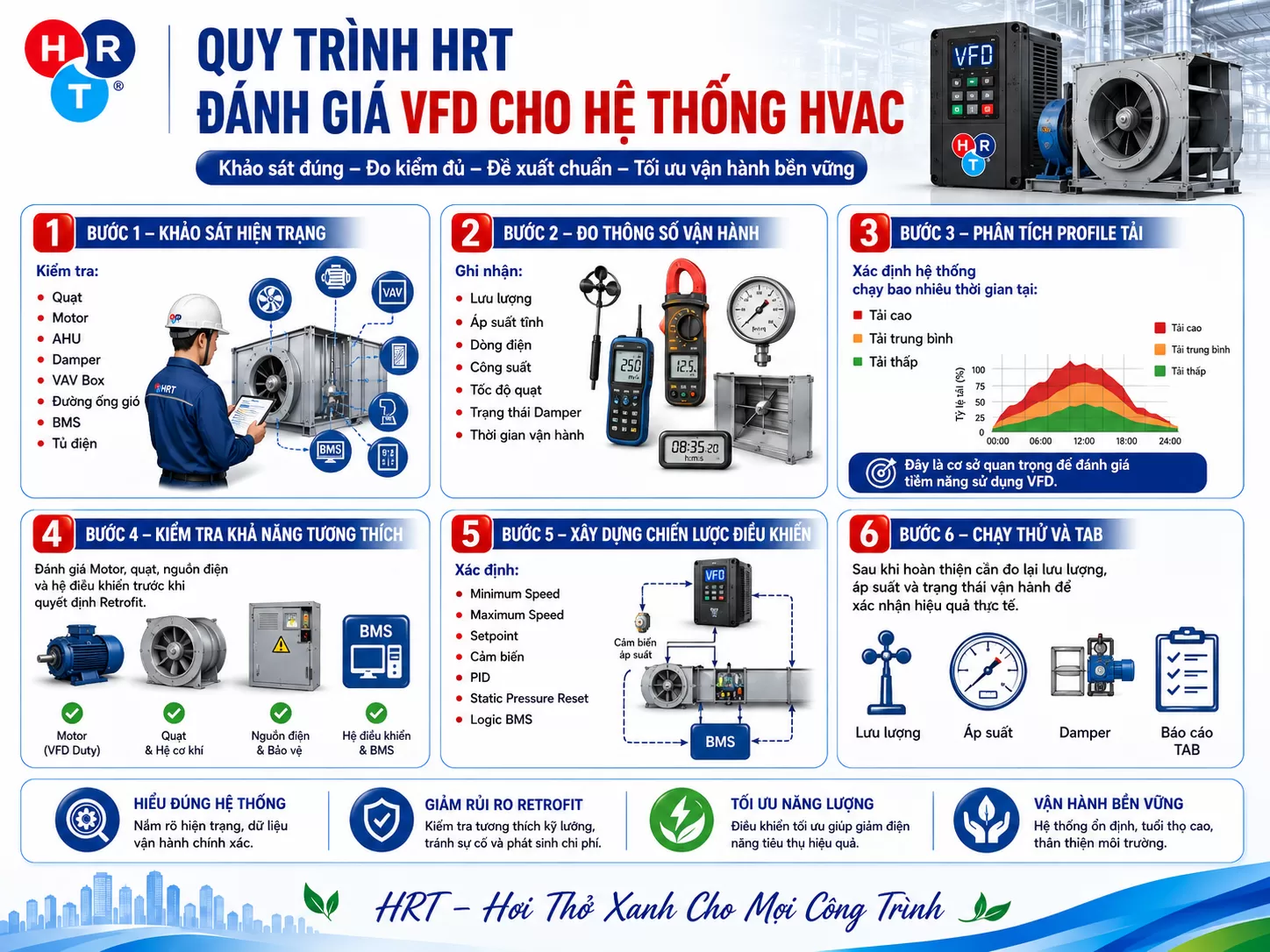

16. Quy trình HRT đánh giá VFD cho hệ thống HVAC

Bước 1 – Khảo sát hiện trạng

Kiểm tra:

• Quạt.

• Motor.

• AHU.

• Damper.

• VAV Box.

• Đường ống gió.

• BMS.

• Tủ điện.

Bước 2 – Đo thông số vận hành

Ghi nhận:

• Lưu lượng.

• Áp suất tĩnh.

• Dòng điện.

• Công suất.

• Tốc độ quạt.

• Trạng thái Damper.

• Thời gian vận hành.

Bước 3 – Phân tích Profile tải

Xác định hệ thống chạy bao nhiêu thời gian tại:

• Tải cao.

• Tải trung bình.

• Tải thấp.

Đây là cơ sở quan trọng để đánh giá tiềm năng sử dụng VFD.

Bước 4 – Kiểm tra khả năng tương thích

Đánh giá Motor, quạt, nguồn điện và hệ điều khiển trước khi quyết định Retrofit.

Bước 5 – Xây dựng chiến lược điều khiển

Xác định:

• Minimum Speed.

• Maximum Speed.

• Setpoint.

• Cảm biến.

• PID.

• Static Pressure Reset.

• Logic BMS.

Bước 6 – Chạy thử và TAB

Sau khi hoàn thiện cần đo lại lưu lượng, áp suất và trạng thái vận hành để xác nhận hiệu quả thực tế.

17. Giải pháp VFD theo định hướng HRT

Tại HRT, biến tần không được xem như một thiết bị độc lập để “lắp vào là tiết kiệm điện”.

Bài toán phải bắt đầu từ điểm làm việc thực tế của hệ thống.

HRT tập trung kiểm tra đồng bộ:

Quạt → Motor → AHU → Ống gió → Damper/VAV → Cảm biến → VFD → BMS → Logic điều khiển.

Mục tiêu không phải giảm tần số thấp nhất có thể.

Mục tiêu là:

Đủ lưu lượng – Đúng áp suất – Đúng nhu cầu – Giảm năng lượng dư thừa.

Đó cũng là cách HRT triển khai theo tinh thần:

Hiểu Đúng – Rõ Ràng – Tận Tâm.

Xem thêm :

Điều hòa công nghiệp VRV

Điều hòa công nghiệp Chiller

Điều hòa công nghiệp VRF

Kết luận

Biến tần VFD là một giải pháp hiệu quả cho hệ thống quạt HVAC có tải và nhu cầu lưu lượng thay đổi.

Đặc biệt, VFD phù hợp với:

• AHU VAV.

• AHU nhiều Zone.

• Quạt gió tươi theo nhu cầu.

• Quạt hút biến lưu lượng.

• Hệ thống tích hợp BMS.

• Các quạt đang sử dụng Damper để tiết lưu quá nhiều.

Tuy nhiên, có VFD không đồng nghĩa chắc chắn tiết kiệm điện.

Muốn đạt hiệu quả cần kiểm tra đúng Motor, quạt, lưu lượng tối thiểu, áp suất tĩnh, cảm biến, Setpoint, PID và logic BMS. Đây cũng là lý do việc khảo sát và đo đạc thực tế cần được thực hiện trước khi quyết định cải tạo.
