1. Bơm nước lạnh Chiller có vai trò gì?

Trong hệ thống nước lạnh kín, nhiệm vụ của bơm không đơn thuần là “đẩy nước lên cao”.

Khi hệ thống đã được điền đầy nước và vận hành ổn định, bơm chủ yếu tạo ra năng lượng cần thiết để thắng các tổn thất áp suất phát sinh tại:

• Đường ống nước lạnh.

• Co, cút và phụ kiện.

• Van điều khiển.

• Van cân bằng.

• Y Strainer.

• Evaporator của Chiller.

• Coil AHU và FCU.

• Các thiết bị khác trên mạng đường ống.

Nếu cột áp bơm quá thấp, các thiết bị ở cuối tuyến có thể không nhận đủ lưu lượng.

Ngược lại, nếu bơm tạo cột áp và lưu lượng quá lớn, các van phải tiết lưu nhiều hơn, hệ thống khó cân bằng và điện năng tiêu thụ cho bơm cũng có thể tăng.

Vì vậy, lựa chọn bơm cần dựa trên lưu lượng thiết kế và tổng trở lực thực tế của toàn hệ thống.

2. Lưu lượng và cột áp bơm Chiller khác nhau thế nào?

Đây là hai thông số rất quan trọng nhưng thường bị nhầm lẫn.

Lưu lượng

Lưu lượng thể hiện lượng nước đi qua hệ thống trong một đơn vị thời gian.

Lưu lượng phù hợp giúp vận chuyển năng lượng lạnh từ Chiller đến AHU, FCU và các thiết bị sử dụng nước lạnh.

Cột áp

Cột áp thể hiện khả năng của bơm trong việc thắng trở lực của mạng đường ống.

Đường ống càng dài, càng nhiều van, co cút, Strainer và coil thì tổng tổn thất áp suất càng lớn.

Áp suất đầu đẩy cao không đồng nghĩa với lưu lượng đã đủ.

Ví dụ, khi Y Strainer bị tắc hoặc một van trên tuyến chưa mở hoàn toàn, áp suất tại một số vị trí vẫn có thể cao nhưng lưu lượng thực tế tới AHU lại thấp.

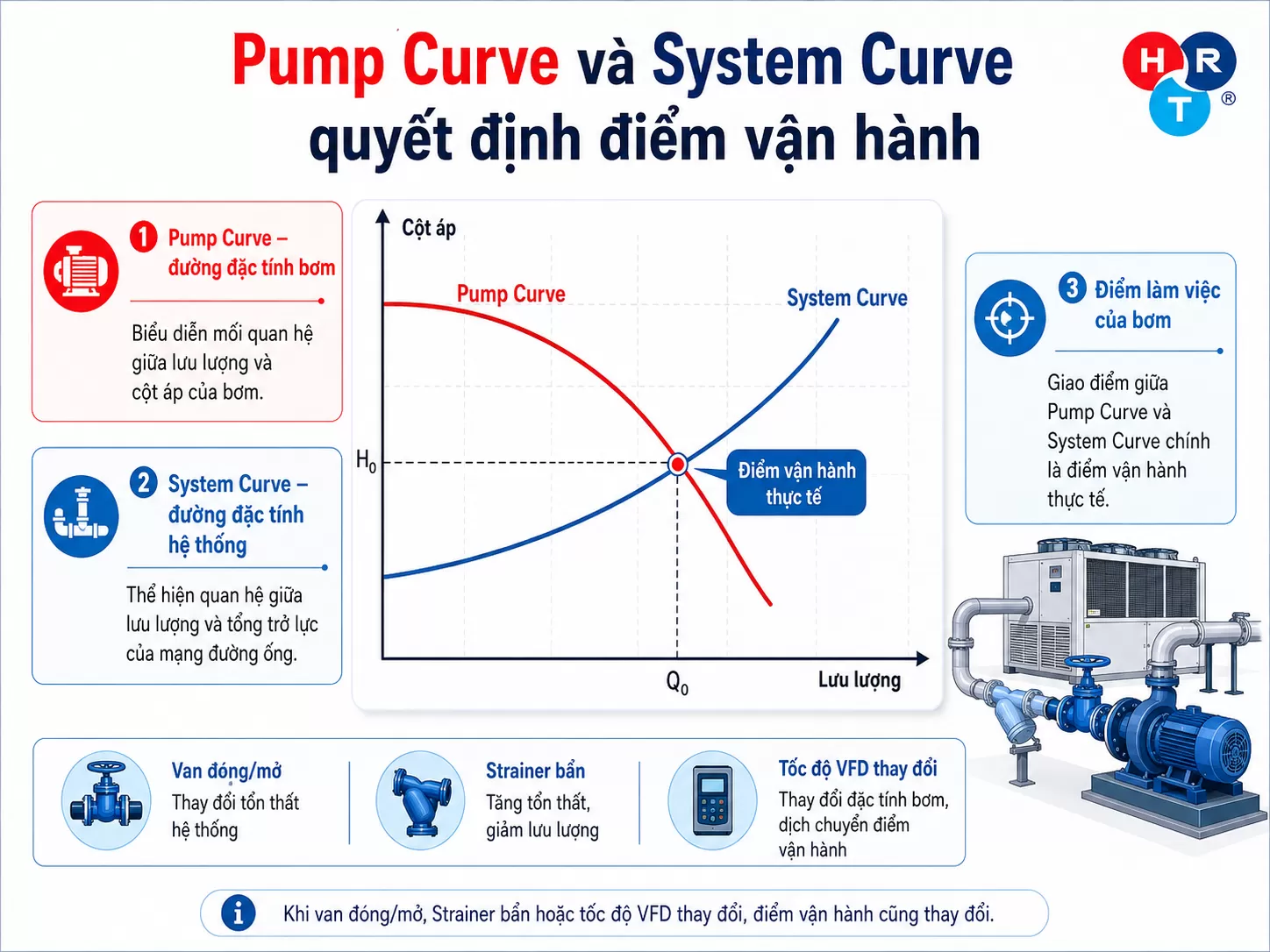

3. Pump Curve và System Curve quyết định điểm vận hành

Khi đánh giá bơm nước lạnh Chiller, không nên chỉ nhìn vào công suất motor hoặc tần số biến tần.

Cần xem đồng thời hai đường đặc tính:

Pump Curve – đường đặc tính bơm

Pump Curve biểu diễn mối quan hệ giữa:

Lưu lượng ↔ Cột áp

Ở một tốc độ nhất định, khi lưu lượng thay đổi thì cột áp mà bơm tạo ra cũng thay đổi.

System Curve – đường đặc tính hệ thống

System Curve thể hiện quan hệ giữa lưu lượng và tổng trở lực của mạng đường ống.

Khi lưu lượng tăng, tổn thất áp suất qua đường ống, van, coil và phụ kiện thường tăng theo.

Điểm làm việc của bơm

Giao điểm giữa Pump Curve và System Curve chính là điểm vận hành thực tế.

Khi van đóng/mở, Strainer bẩn, thay đổi tốc độ VFD hoặc mạng đường ống được cải tạo, điểm vận hành của bơm cũng thay đổi.

4. BEP của bơm Chiller là gì?

BEP – Best Efficiency Point là vùng mà bơm đạt hiệu suất vận hành tốt theo đặc tính thiết kế.

Bơm không bắt buộc phải hoạt động chính xác tại một điểm duy nhất, nhưng nếu vận hành kéo dài quá xa vùng phù hợp có thể dẫn tới:

• Giảm hiệu suất.

• Tăng rung động.

• Tăng nhiệt.

• Ảnh hưởng bearing.

• Ảnh hưởng mechanical seal.

• Motor chịu tải không phù hợp.

Không có một giá trị lưu lượng tối thiểu chung cho tất cả các loại bơm. Giới hạn vận hành phải được xác định từ Pump Curve, catalogue và dữ liệu của nhà sản xuất.

5. Các cấu hình bơm nước lạnh Chiller phổ biến

Tùy thiết kế công trình, hệ thống bơm Chiller có thể sử dụng nhiều cấu hình khác nhau.

Primary Only

Bơm tạo dòng tuần hoàn qua Chiller và hệ thống phân phối theo cấu hình thiết kế.

Primary – Secondary

Hệ thống được chia thành hai vòng tương đối độc lập về thủy lực.

Primary Pump: chủ yếu phục vụ vòng nước qua Chiller.

Secondary Pump: đưa nước lạnh đến AHU, FCU và các tải trong công trình.

Giữa hai vòng thường có đoạn kết nối giúp cân bằng sự khác nhau về lưu lượng.

Variable Primary Flow – VPF

Với hệ VPF, lưu lượng qua evaporator của Chiller có thể thay đổi trực tiếp theo tải trong phạm vi thiết bị cho phép.

Giải pháp này có khả năng giảm năng lượng bơm trong một số điều kiện, nhưng logic điều khiển phải đảm bảo lưu lượng qua Chiller không xuống dưới giới hạn vận hành cho phép.

6. VFD điều khiển bơm Chiller như thế nào?

VFD – Variable Frequency Drive cho phép thay đổi tốc độ motor bơm theo nhu cầu thực tế.

Trong hệ thống biến lưu lượng, khi tải lạnh giảm, nhiều van điều khiển hai ngả tại AHU hoặc FCU sẽ đóng bớt. Lưu lượng cần thiết của toàn hệ thống vì vậy cũng giảm.

Cảm biến Differential Pressure – ΔP có thể gửi tín hiệu về bộ điều khiển.

Khi ΔP giảm do nhu cầu nước tăng, hệ thống có thể tăng tốc bơm.

Khi các van đóng bớt và nhu cầu giảm, hệ thống có thể giảm tốc độ bơm.

Tuy nhiên:

Có VFD không đồng nghĩa hệ thống đã tiết kiệm năng lượng.

Hiệu quả còn phụ thuộc vào:

• Vị trí cảm biến ΔP.

• Setpoint ΔP.

• Logic điều khiển.

• Giới hạn lưu lượng Chiller.

• Đặc tính bơm.

• Đặc tính tải của công trình.

7. Các lỗi thường gặp của bơm nước lạnh Chiller

Bơm chạy nhưng lưu lượng thấp

Không nên thấy thiếu lưu lượng là lập tức tăng tần số VFD.

Nguyên nhân có thể gồm:

• Y Strainer bị tắc.

• Van cô lập chưa mở hết.

• Control Valve hoạt động sai.

• Khí tích tụ trong đường ống.

• Hệ thống mất cân bằng thủy lực.

• Pump Curve không phù hợp với System Curve.

Y Strainer bị tắc

Cặn bẩn tích tụ tại Strainer làm tăng trở lực, khiến lưu lượng phía sau giảm.

Sau khi vệ sinh cần kiểm tra lại chênh áp và lưu lượng thực tế.

Van điều khiển AHU/FCU không mở đúng

Một AHU thiếu nước không nhất thiết do bơm trung tâm.

Lỗi có thể nằm ở:

• Actuator.

• Tín hiệu điều khiển.

• Thân van.

• Chênh áp tại coil.

• Y Strainer tại nhánh.

Có khí trong hệ thống

Khí thường tập trung tại các điểm cao và có thể gây:

• Tiếng ồn.

• Lưu lượng không ổn định.

• Coil khó nhận đủ nước.

• Hệ thống khó cân bằng.

Cần phân biệt hiện tượng này với cavitation của bơm.

8. Cavitation bơm Chiller là gì?

Cavitation – xâm thực xảy ra khi áp suất cục bộ tại khu vực trong bơm giảm xuống đủ thấp để hình thành các bọt hơi.

Khi các bọt hơi di chuyển tới vùng có áp suất cao hơn, chúng sụp đổ nhanh và có thể tác động lên bề mặt cánh bơm.

Dấu hiệu thường gặp:

• Tiếng lạo xạo bất thường.

• Bơm rung.

• Hiệu suất giảm.

• Cánh bơm có nguy cơ bị xói mòn nếu tình trạng kéo dài.

Khi kiểm tra cần đặc biệt quan tâm đến NPSHa và NPSHr, đồng thời kiểm tra điều kiện đường hút, trạng thái van và điểm vận hành thực tế của bơm.

Không nên nghe thấy tiếng “lạo xạo” rồi kết luận ngay là cavitation bởi khí lẫn trong hệ thống cũng có thể tạo ra biểu hiện tương tự.

9. Vì sao bơm chạy nhưng AHU vẫn thiếu lạnh?

Đây là tình trạng khá dễ dẫn đến chẩn đoán sai.

Khi một hoặc một số AHU thiếu lạnh, nguyên nhân có thể nằm tại chính mạng phân phối:

• Chênh áp tại coil không đủ.

• Control Valve không mở hết.

• Actuator lỗi.

• Y Strainer tắc.

• Coil bị bẩn hoặc tăng trở lực.

• Van cân bằng chỉnh sai.

• Khí tích tụ trong đường ống.

• Hệ thống mất cân bằng thủy lực.

Nước luôn có xu hướng đi qua những tuyến có trở lực thấp hơn.

Do đó, việc tăng tốc toàn bộ hệ bơm có thể làm tăng lưu lượng tổng nhưng không chắc giải quyết được tình trạng phân phối nước không đều.

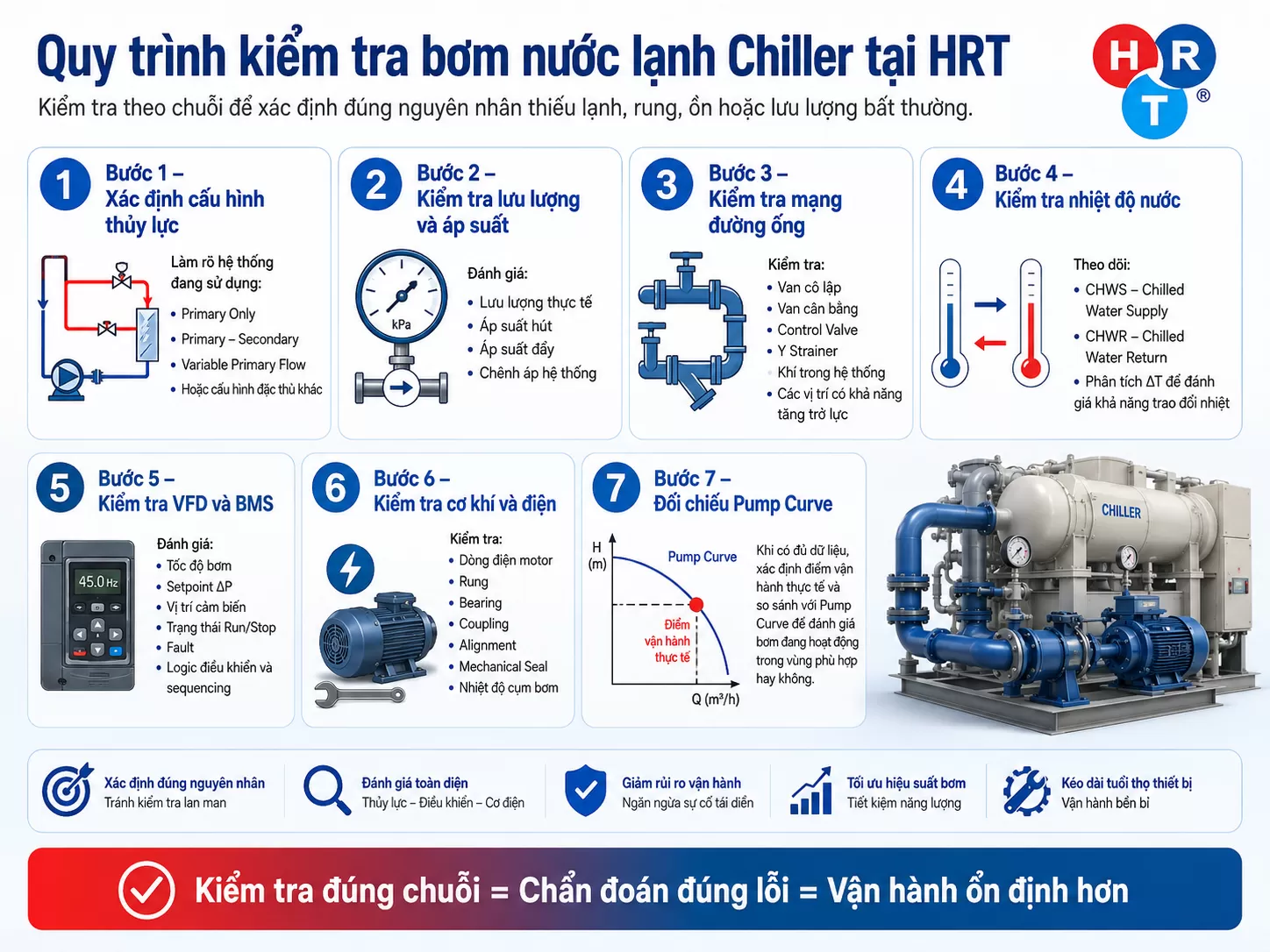

10. Quy trình kiểm tra bơm nước lạnh Chiller tại HRT

Khi hệ thống xuất hiện thiếu lạnh, rung, ồn hoặc lưu lượng bất thường, cần kiểm tra theo chuỗi thay vì chỉ tập trung vào bơm.

Bước 1 – Xác định cấu hình thủy lực

Làm rõ hệ thống đang sử dụng:

• Primary Only.

• Primary – Secondary.

• Variable Primary Flow.

• Hay cấu hình đặc thù khác.

Bước 2 – Kiểm tra lưu lượng và áp suất

Đánh giá:

• Lưu lượng thực tế.

• Áp suất hút.

• Áp suất đẩy.

• Chênh áp hệ thống.

Bước 3 – Kiểm tra mạng đường ống

Kiểm tra:

• Van cô lập.

• Van cân bằng.

• Control Valve.

• Y Strainer.

• Khí trong hệ thống.

• Các vị trí có khả năng tăng trở lực.

Bước 4 – Kiểm tra nhiệt độ nước

Theo dõi:

CHWS – Chilled Water Supply

CHWR – Chilled Water Return

Đồng thời phân tích ΔT để đánh giá khả năng trao đổi nhiệt của hệ thống.

Bước 5 – Kiểm tra VFD và BMS

Đánh giá:

• Tốc độ bơm.

• Setpoint ΔP.

• Vị trí cảm biến.

• Trạng thái Run/Stop.

• Fault.

• Logic điều khiển và sequencing.

Bước 6 – Kiểm tra cơ khí và điện

Kiểm tra:

• Dòng điện motor.

• Rung.

• Bearing.

• Coupling.

• Alignment.

• Mechanical Seal.

• Nhiệt độ cụm bơm.

Bước 7 – Đối chiếu Pump Curve

Khi có đủ dữ liệu, xác định điểm vận hành thực tế và so sánh với Pump Curve để đánh giá bơm đang hoạt động trong vùng phù hợp hay không.

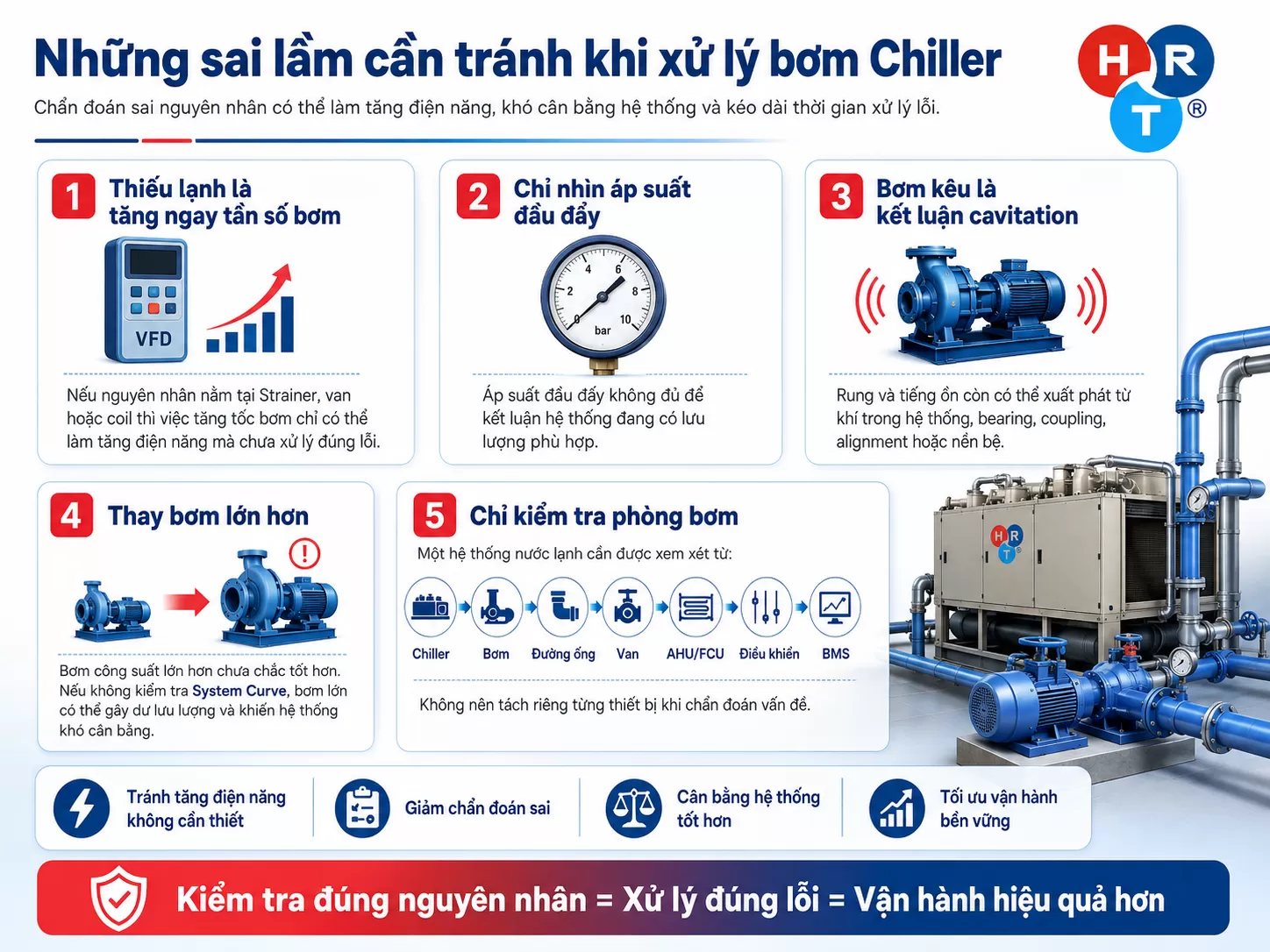

11. Những sai lầm cần tránh khi xử lý bơm Chiller

Thiếu lạnh là tăng ngay tần số bơm

Nếu nguyên nhân nằm tại Strainer, van hoặc coil thì việc tăng tốc bơm chỉ có thể làm tăng điện năng mà chưa xử lý đúng lỗi.

Chỉ nhìn áp suất đầu đẩy

Áp suất đầu đẩy không đủ để kết luận hệ thống đang có lưu lượng phù hợp.

Bơm kêu là kết luận cavitation

Rung và tiếng ồn còn có thể xuất phát từ khí trong hệ thống, bearing, coupling, alignment hoặc nền bệ.

Thay bơm lớn hơn

Bơm công suất lớn hơn chưa chắc tốt hơn. Nếu không kiểm tra System Curve, bơm lớn có thể gây dư lưu lượng và khiến hệ thống khó cân bằng.

Chỉ kiểm tra phòng bơm

Một hệ thống nước lạnh cần được xem xét từ:

Chiller → Bơm → Đường ống → Van → AHU/FCU → Điều khiển → BMS.

Không nên tách riêng từng thiết bị khi chẩn đoán vấn đề.

12. Tối ưu năng lượng cho hệ bơm Chiller

Bơm nước lạnh là một phần trong tổng điện năng tiêu thụ của Chilled Water Plant.

Nếu ΔP được duy trì quá cao, bơm phải tạo ra cột áp lớn hơn nhu cầu thực tế.

Nếu lưu lượng quá lớn, tổn thất trên mạng đường ống tăng và các van phải tiết lưu nhiều hơn.

Đối với hệ biến lưu lượng, có thể xem xét:

• Tối ưu setpoint ΔP.

• Điều chỉnh tốc độ bằng VFD.

• Kiểm tra vị trí cảm biến.

• Tối ưu sequencing bơm.

• Cân bằng lại hệ thống.

• Kiểm tra van điều khiển.

• Theo dõi trend trên BMS.

• Đánh giá Pump Curve và System Curve.

Không nên cam kết một tỷ lệ tiết kiệm điện cố định khi chưa khảo sát hệ thống thực tế.

13. HRT – Đánh giá hệ bơm Chiller theo toàn bộ hệ thống

Tại HRT, bơm nước lạnh không được xem là một thiết bị hoạt động độc lập.

Việc khảo sát cần đặt bơm trong mối quan hệ với toàn bộ:

Chiller – Bơm – Đường ống – Van – AHU – FCU – VFD – BMS.

Khi công trình xảy ra thiếu lạnh hoặc tiêu thụ năng lượng bất thường, việc xác định đúng nguyên nhân quan trọng hơn việc tăng công suất hoặc thay thiết bị ngay lập tức.

HRT triển khai khảo sát, bảo trì, cải tạo và tối ưu hệ thống HVAC theo định hướng:

Hiểu Đúng – Rõ Ràng – Tận Tâm.

Mục tiêu là xác định đúng hiện trạng, làm rõ nguyên nhân và đề xuất phương án phù hợp với điều kiện vận hành thực tế của từng công trình.

Kết luận

Bơm nước lạnh Chiller giữ vai trò tạo chênh áp và duy trì dòng nước tuần hoàn giữa Chiller và các thiết bị AHU, FCU.

Để hệ thống hoạt động hiệu quả, không thể chỉ quan tâm bơm có chạy hay không mà cần đánh giá đồng thời lưu lượng, cột áp, Pump Curve, System Curve, BEP, NPSH, VFD, ΔP và trạng thái của toàn bộ mạng phân phối nước lạnh.

Khi gặp tình trạng AHU thiếu nước, Chiller báo lỗi flow, bơm rung, cavitation hoặc tiêu thụ điện bất thường, cần kiểm tra toàn bộ hệ thống trước khi tăng tốc độ bơm hoặc thay bơm công suất lớn hơn.
