1. Cảm biến CO₂ trong HVAC là gì?
Cảm biến CO₂ trong HVAC là thiết bị đo nồng độ carbon dioxide trong không khí tại một vị trí nhất định. Giá trị CO₂ thường được thể hiện bằng ppm – parts per million.
Tín hiệu từ cảm biến có thể được đưa về:
- Bộ điều khiển cục bộ.
- DDC Controller.
- PLC.
- BMS.
- Bộ điều khiển AHU.
- VAV Box hoặc Motorized Damper.
Từ dữ liệu này, hệ điều khiển có thể theo dõi sự thay đổi của CO₂ và điều chỉnh lượng gió ngoài trời theo chiến lược đã được thiết kế.
Điểm quan trọng cần hiểu đúng: cảm biến CO₂ không trực tiếp đo lưu lượng gió tươi và cũng không trực tiếp đếm số người trong phòng. Nó chỉ đo nồng độ CO₂ tại vị trí cảm biến.
2. Vì sao CO₂ liên quan đến nhu cầu gió tươi?
Trong văn phòng, phòng họp, lớp học, hội trường và nhiều khu vực có người sử dụng, hoạt động hô hấp là một nguồn phát sinh CO₂ đáng kể.
Khi số người trong phòng tăng nhưng lượng gió ngoài trời không tăng tương ứng, nồng độ CO₂ thường có xu hướng tăng. Ngược lại, tăng lượng không khí ngoài trời trong điều kiện phù hợp có thể làm giảm chênh lệch CO₂ giữa trong nhà và ngoài trời.
Do đó, CO₂ có thể được sử dụng như một tín hiệu gián tiếp về mức sử dụng không gian trong những khu vực mà con người là nguồn CO₂ chủ yếu.
Ví dụ:
Một phòng họp được thiết kế cho 30 người nhưng phần lớn thời gian chỉ có 5–10 người.
Nếu AHU luôn cấp lượng gió tươi tương ứng với 30 người, hệ thống có thể phải xử lý lượng không khí ngoài trời lớn hơn nhu cầu liên quan đến tải người tại nhiều thời điểm.
Đây chính là một trong những trường hợp phù hợp để xem xét Demand-Controlled Ventilation – DCV.

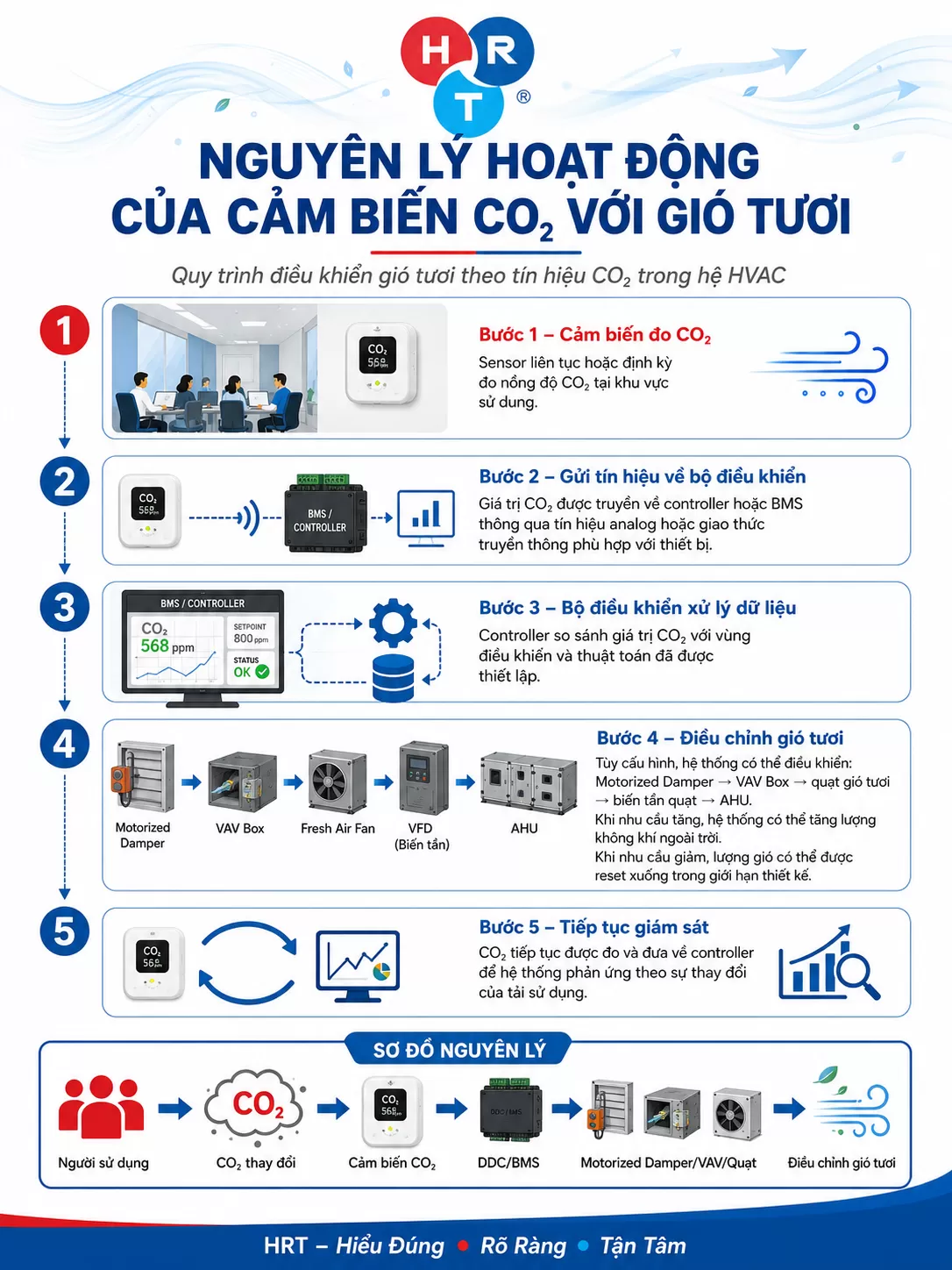

3. Nguyên lý hoạt động của cảm biến CO₂ với gió tươi
Có thể hiểu quá trình điều khiển theo 5 bước:
Bước 1 – Cảm biến đo CO₂
Sensor liên tục hoặc định kỳ đo nồng độ CO₂ tại khu vực sử dụng.
Bước 2 – Gửi tín hiệu về bộ điều khiển
Giá trị CO₂ được truyền về controller hoặc BMS thông qua tín hiệu analog hoặc giao thức truyền thông phù hợp với thiết bị.
Bước 3 – Bộ điều khiển xử lý dữ liệu
Controller so sánh giá trị CO₂ với vùng điều khiển và thuật toán đã được thiết lập.
Bước 4 – Điều chỉnh gió tươi
Tùy cấu hình, hệ thống có thể điều khiển:
Motorized Damper → VAV Box → quạt gió tươi → biến tần quạt → AHU.
Khi nhu cầu tăng, hệ thống có thể tăng lượng không khí ngoài trời. Khi nhu cầu giảm, lượng gió có thể được reset xuống trong giới hạn thiết kế.
Bước 5 – Tiếp tục giám sát
CO₂ tiếp tục được đo và đưa về controller để hệ thống phản ứng theo sự thay đổi của tải sử dụng.
Sơ đồ nguyên lý:
Người sử dụng → CO₂ thay đổi → Cảm biến CO₂ → DDC/BMS → Motorized Damper/VAV/Quạt → Điều chỉnh gió tươi
4. Demand-Controlled Ventilation – DCV là gì?
DCV – Demand-Controlled Ventilation là chiến lược điều chỉnh lượng thông gió theo nhu cầu thực tế thay vì luôn duy trì lượng gió ngoài trời tương ứng với tải người cực đại.
CO₂ là một trong những tín hiệu có thể được sử dụng cho DCV, bên cạnh cảm biến hiện diện, bộ đếm người, lịch vận hành và các nguồn dữ liệu khác.
Ví dụ một AHU phục vụ phòng họp:
Ít người → CO₂ thấp → duy trì gió tươi ở vùng thấp phù hợp.
Số người tăng → CO₂ tăng → tăng gió tươi.
Phòng đông → hệ thống tăng thông gió trong giới hạn thiết kế.
Người rời phòng → CO₂ giảm → hệ thống reset lưu lượng.
Điểm cần lưu ý là DCV không nhất thiết hoạt động kiểu đóng/mở 0–100%. Hệ thống thường có vùng điều khiển từ lưu lượng tối thiểu đến lưu lượng tối đa.
5. CO₂ thấp có nghĩa là không khí sạch không?
Không.
Đây là một trong những vấn đề dễ bị hiểu sai nhất khi sử dụng cảm biến CO₂.
ASHRAE nhấn mạnh rằng nồng độ CO₂ có thể hữu ích trong việc đánh giá và điều khiển thông gió trong những bối cảnh thích hợp, nhưng không nên sử dụng CO₂ như một chỉ số duy nhất đại diện cho toàn bộ IAQ – Indoor Air Quality.
Cảm biến CO₂ không trực tiếp cho biết nồng độ:
- PM2.5.
- PM1.
- VOC.
- Formaldehyde.
- Bụi.
- Mùi.
- Hơi hóa chất.
- Các chất ô nhiễm phát sinh từ sản xuất.
Vì vậy:
CO₂ thấp ≠ toàn bộ không khí đều sạch.
Một phòng vẫn có thể có CO₂ thấp nhưng PM2.5 cao hoặc VOC cao nếu nguồn ô nhiễm đến từ bên ngoài, vật liệu, nội thất hoặc hoạt động sản xuất.
6. CO₂ bao nhiêu ppm thì phải tăng gió tươi?
Không nên lấy 1.000 ppm làm một ngưỡng tuyệt đối rồi áp dụng cho tất cả công trình.
ASHRAE hiện phân biệt rõ giữa việc sử dụng CO₂ trong chiến lược DCV và việc đánh giá toàn bộ IAQ. Các giá trị điều khiển phải được xem xét trong mối quan hệ với CO₂ ngoài trời, loại không gian và cơ sở thiết kế thông gió.
Setpoint cần xem xét:
CO₂ ngoài trời + mật độ người + mức độ hoạt động + công năng + lưu lượng gió tươi thiết kế + chiến lược điều khiển.
Một người ngồi làm việc văn phòng và một người vận động thể chất không phát sinh CO₂ giống nhau.
Vì vậy, không nên lấy một con số trên Internet rồi dùng chung cho:
Văn phòng – phòng họp – phòng gym – trung tâm thương mại – nhà máy – trường học.
7. Có được giảm gió tươi về 0 khi CO₂ thấp?
Không nên mặc định như vậy.
Nhu cầu thông gió không chỉ liên quan đến người.
Ngay cả khi ít người, trong phòng vẫn có thể tồn tại nguồn ô nhiễm từ:
- Nội thất.
- Vật liệu hoàn thiện.
- Thiết bị.
- Hoạt động vệ sinh.
- Hóa chất.
- Các nguồn liên quan đến diện tích sử dụng.
Trong một số phương pháp thiết kế thông gió, lượng gió ngoài trời gồm thành phần liên quan đến người và thành phần liên quan đến diện tích. Vì vậy, DCV thường điều chỉnh phần thông gió phù hợp với tải người, thay vì tùy tiện loại bỏ toàn bộ gió ngoài trời.
Lưu lượng tối thiểu phải được xác định theo thiết kế và tiêu chuẩn áp dụng của dự án.
8. Cảm biến CO₂ tích hợp với AHU như thế nào?
Trong AHU có mixing box, cảm biến CO₂ có thể tham gia vào logic điều khiển damper gió ngoài trời.
Ví dụ:
CO₂ thấp → Motorized Damper duy trì vùng mở tối thiểu.
CO₂ tăng → tăng độ mở damper gió ngoài trời.
CO₂ tiếp tục tăng → controller tiếp tục reset damper hoặc lưu lượng theo thuật toán.
Tuy nhiên, damper mở nhiều hơn không đồng nghĩa chắc chắn lưu lượng gió tăng tương ứng.
Lưu lượng thực tế còn phụ thuộc:
- Chênh áp.
- Đặc tính damper.
- Tốc độ quạt.
- Trở lực ống gió.
- Louver.
- Lọc.
- Van điều chỉnh.
- Đặc tính hệ thống.
Do đó, BMS hiển thị damper mở 80% không có nghĩa hệ thống chắc chắn đang cấp 80% lưu lượng cực đại.
9. Cảm biến CO₂ kết hợp VAV Box
Đối với hệ thống nhiều zone, một phương án là kiểm soát gió tươi tới từng khu vực thông qua VAV Box.
Cảm biến tại mỗi zone gửi tín hiệu về controller.
Khi tải người thay đổi, hệ thống có thể điều chỉnh lưu lượng tại VAV trong giới hạn thiết kế.
Phương án này giúp hệ thống đáp ứng tốt hơn khi:
Phòng A đông người nhưng phòng B gần như không sử dụng.
Nếu chỉ dùng một cảm biến trên đường hồi chung, giá trị CO₂ có thể là giá trị pha trộn và không phản ánh chính xác nhu cầu của từng zone.
10. Cảm biến CO₂ nên đặt ở đâu?
Vị trí cảm biến quyết định rất lớn đến độ tin cậy của dữ liệu.
Cảm biến trong phòng cần đại diện cho occupied zone – khu vực người sử dụng thực tế hoạt động.
Không nên đặt:
Ngay cạnh miệng cấp gió: không khí mới cấp có thể làm giá trị đo thấp hơn điều kiện chung.
Sát cửa ra vào hoặc cửa sổ: dòng khí bên ngoài có thể gây sai lệch.
Ngay trước vị trí người thường xuyên ngồi: hơi thở trực tiếp có thể làm số liệu tăng cục bộ.
Khu vực chết về lưu thông khí: dữ liệu có thể không đại diện cho toàn phòng.
ASHRAE 62.1 cũng có các yêu cầu cụ thể về vị trí và số lượng cảm biến trong những ứng dụng DCV; ví dụ cảm biến không gian được bố trí trong vùng chiều cao quy định và số lượng phải phù hợp với ventilation zone.

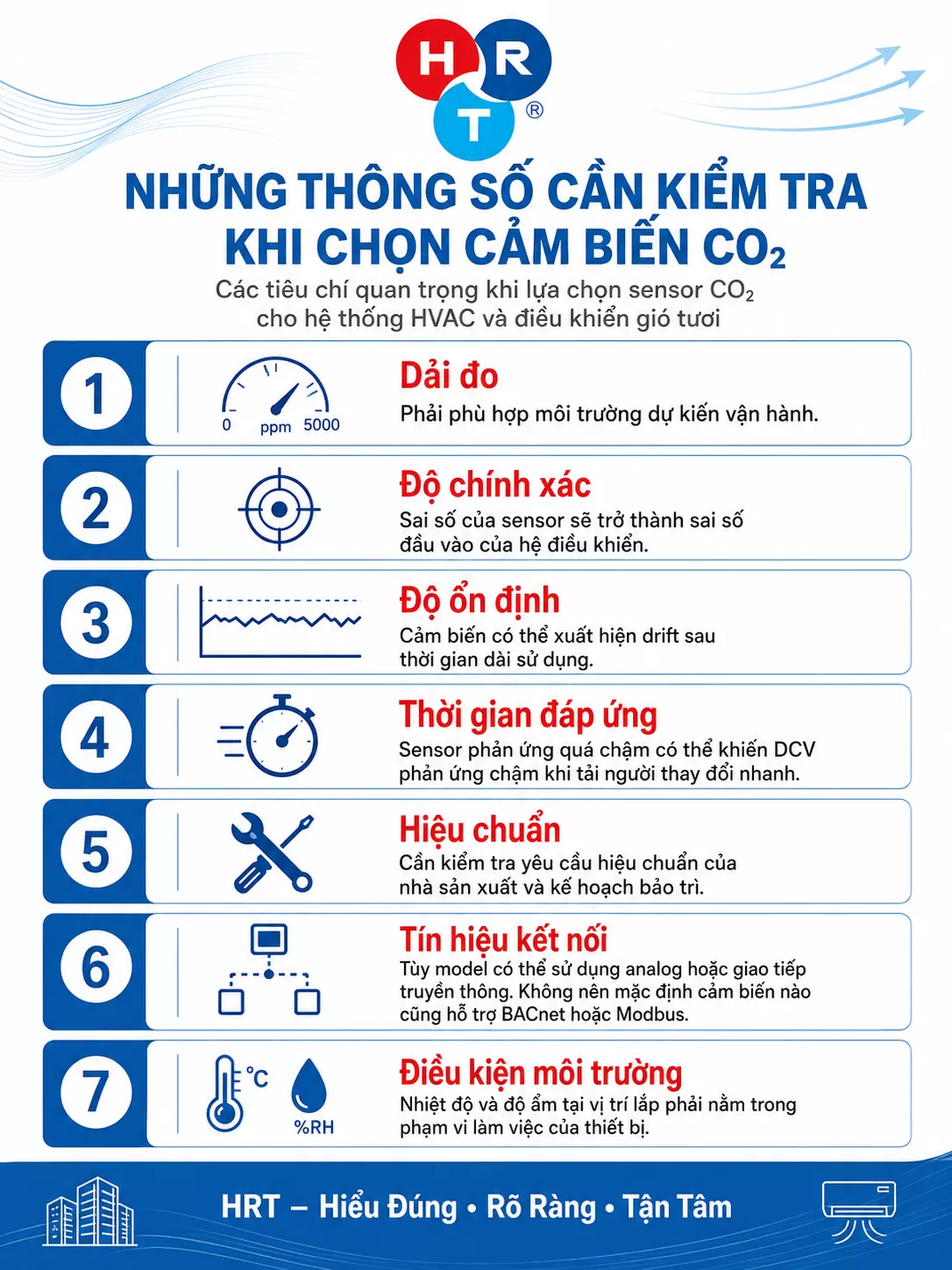

11. Những thông số cần kiểm tra khi chọn cảm biến CO₂
Không nên lựa chọn sensor chỉ dựa vào giá.
Dải đo
Phải phù hợp môi trường dự kiến vận hành.
Độ chính xác
Sai số của sensor sẽ trở thành sai số đầu vào của hệ điều khiển.
Độ ổn định
Cảm biến có thể xuất hiện drift sau thời gian dài sử dụng.
Thời gian đáp ứng
Sensor phản ứng quá chậm có thể khiến DCV phản ứng chậm khi tải người thay đổi nhanh.
Hiệu chuẩn
Cần kiểm tra yêu cầu hiệu chuẩn của nhà sản xuất và kế hoạch bảo trì.
Tín hiệu kết nối
Tùy model có thể sử dụng analog hoặc giao tiếp truyền thông. Không nên mặc định cảm biến nào cũng hỗ trợ BACnet hoặc Modbus.
Điều kiện môi trường
Nhiệt độ và độ ẩm tại vị trí lắp phải nằm trong phạm vi làm việc của thiết bị.
12. Sai số cảm biến ảnh hưởng hệ HVAC như thế nào?
Nếu sensor đọc thấp hơn thực tế, controller có thể hiểu rằng phòng đang được thông gió tốt hơn thực tế.
Kết quả có thể là:
Damper mở ít → gió tươi giảm → CO₂ thực tế tiếp tục tăng.
Ngược lại, nếu sensor đọc cao, hệ thống có thể tăng lượng gió ngoài trời không cần thiết.
Trong điều kiện khí hậu nóng ẩm, tăng gió ngoài trời đồng nghĩa hệ HVAC có thể phải xử lý thêm:
Tải nhiệt + tải ẩm + tải quạt.
Vì vậy, dữ liệu CO₂ trên BMS nên được theo dõi theo trend và kiểm tra lại bằng thiết bị đo phù hợp khi xuất hiện dấu hiệu bất thường.
13. Cảm biến CO₂ kết nối với BMS có lợi ích gì?
Khi tích hợp BMS, dữ liệu CO₂ có thể được:
- Hiển thị theo từng zone.
- Lưu trend theo thời gian.
- So sánh giữa các khu vực.
- Phát cảnh báo.
- Tham gia trình tự điều khiển.
- Reset damper.
- Điều khiển quạt hoặc VAV.
- Hỗ trợ phân tích vận hành.
Ví dụ:
CO₂ tăng nhưng damper được báo đã mở lớn.
Đội vận hành không nên lập tức tăng setpoint hoặc tăng tốc quạt.
Cần kiểm tra tiếp:
Damper có mở thật không? → actuator có lỗi không? → quạt có chạy đúng không? → ống gió có tắc/rò không? → lưu lượng thực tế bao nhiêu?
BMS là công cụ giám sát và điều khiển, không thay thế phép đo lưu lượng gió tươi thực tế.
14. Cảm biến CO₂ có giúp tiết kiệm năng lượng không?
Có thể, nếu hệ thống và công năng phù hợp.
Không khí ngoài trời đưa vào công trình phải được:
Lọc → làm lạnh hoặc sưởi → khử ẩm khi cần → vận chuyển bằng quạt.
Nếu một phòng được thiết kế cho 50 người nhưng phần lớn thời gian chỉ có 10 người, việc luôn vận hành phần gió tươi theo tải cực đại có thể tạo tải xử lý không khí ngoài trời lớn hơn nhu cầu liên quan đến người.
DCV có thể giúp giảm phần dư thừa này khi mật độ sử dụng thấp.
Tuy nhiên, không thể cam kết một tỷ lệ tiết kiệm điện cố định.
Hiệu quả phụ thuộc vào:
Mật độ người – thời gian sử dụng – khí hậu – AHU – điều khiển – cấu hình quạt – khả năng reset lưu lượng.
Mục tiêu của DCV là tối ưu thông gió, không phải giảm gió tươi bằng mọi giá.
15. Những khu vực phù hợp với CO₂-based DCV
CO₂-based DCV đặc biệt đáng xem xét tại những khu vực có mật độ người thay đổi lớn, chẳng hạn:
- Phòng họp.
- Hội trường.
- Phòng đào tạo.
- Văn phòng.
- Lớp học.
- Một số khu thương mại.
- Không gian đa năng.
Ngược lại, ở khu vực sản xuất, nguồn quyết định thông gió có thể là bụi, hơi hóa chất, nhiệt, khói hoặc dung môi, không phải CO₂ do người.
Khi đó, chỉ dùng cảm biến CO₂ để giảm thông gió có thể không phản ánh đúng nhu cầu xử lý ô nhiễm.
16. 7 lỗi thường gặp khi sử dụng cảm biến CO₂
1. Lấy 1.000 ppm làm ngưỡng tuyệt đối cho mọi công trình.
2. CO₂ thấp là đóng hoàn toàn gió tươi.
3. Đặt cảm biến ngay gần miệng cấp.
4. Một cảm biến điều khiển quá nhiều zone khác nhau.
5. Không kiểm tra CO₂ ngoài trời khi logic yêu cầu.
6. Không kiểm tra hoặc hiệu chuẩn sensor sau thời gian vận hành.
7. Chỉ nhìn % mở damper mà không kiểm tra lưu lượng thực tế.
Đây là những lỗi có thể khiến một hệ thống được trang bị đầy đủ cảm biến và BMS nhưng điều khiển gió tươi vẫn không đúng.
17. Khi nào cần kiểm tra lại hệ thống DCV?
Nên kiểm tra khi xuất hiện các dấu hiệu như:
CO₂ thường xuyên cao dù hệ thống có DCV.
Damper mở nhưng lưu lượng gió tươi vẫn thấp.
CO₂ luôn thấp nhưng quạt gió tươi liên tục chạy ở mức cao.
BMS hiển thị dữ liệu CO₂ bất thường.
Damper không thay đổi khi CO₂ biến động.
Công năng hoặc mật độ người đã thay đổi.
AHU, quạt hoặc đường gió vừa được cải tạo.
Khi đó cần đánh giá đồng thời sensor – actuator – controller – damper – quạt – đường gió – AHU – BMS – lưu lượng thực tế, thay vì chỉ thay đổi setpoint.

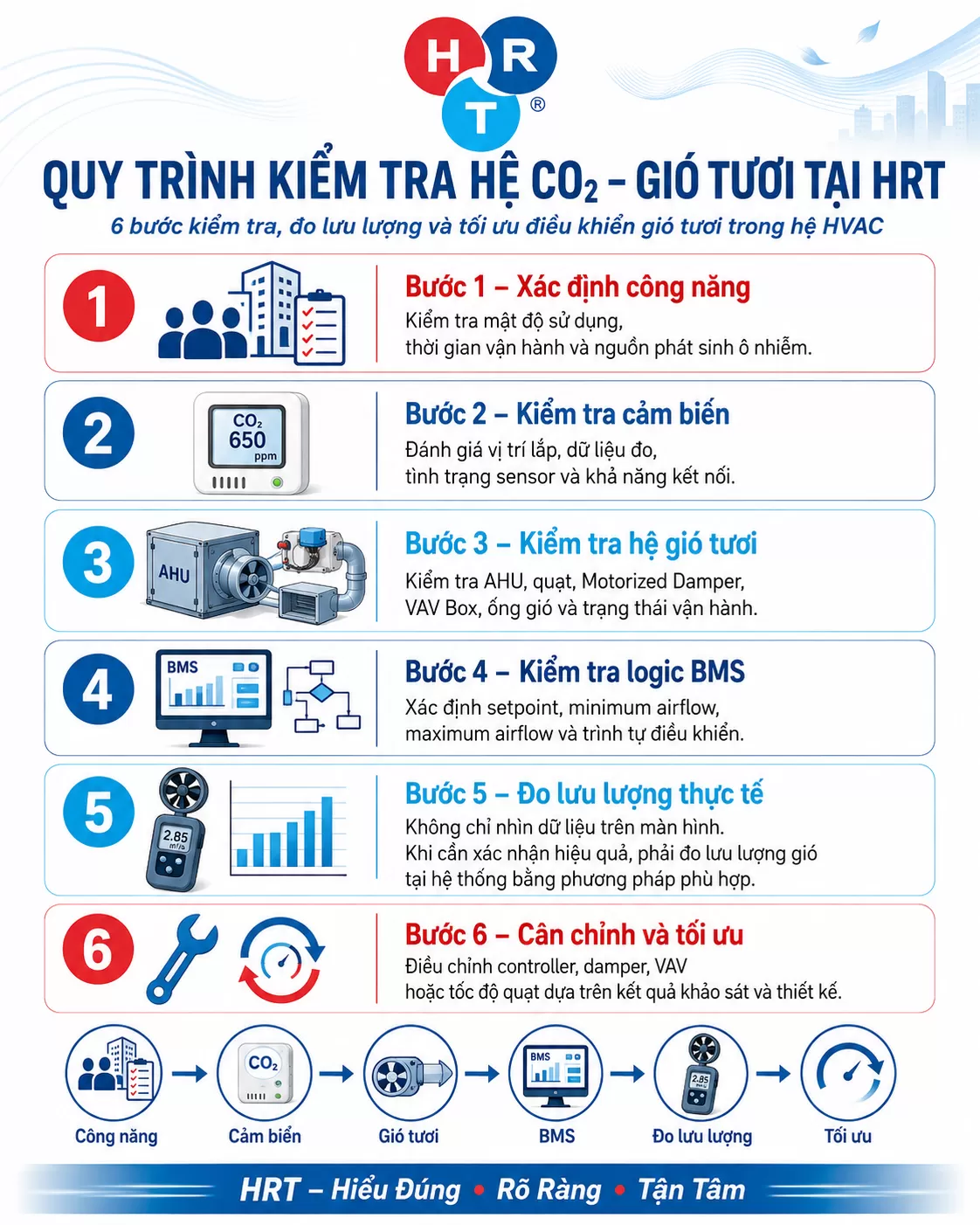

18. Quy trình kiểm tra hệ CO₂ – gió tươi tại HRT
Bước 1 – Xác định công năng
Kiểm tra mật độ sử dụng, thời gian vận hành và nguồn phát sinh ô nhiễm.
Bước 2 – Kiểm tra cảm biến
Đánh giá vị trí lắp, dữ liệu đo, tình trạng sensor và khả năng kết nối.
Bước 3 – Kiểm tra hệ gió tươi
Kiểm tra AHU, quạt, Motorized Damper, VAV Box, ống gió và trạng thái vận hành.
Bước 4 – Kiểm tra logic BMS
Xác định setpoint, minimum airflow, maximum airflow và trình tự điều khiển.
Bước 5 – Đo lưu lượng thực tế
Không chỉ nhìn dữ liệu trên màn hình. Khi cần xác nhận hiệu quả, phải đo lưu lượng gió tại hệ thống bằng phương pháp phù hợp.
Bước 6 – Cân chỉnh và tối ưu
Điều chỉnh controller, damper, VAV hoặc tốc độ quạt dựa trên kết quả khảo sát và thiết kế.
Xem thêm :
19. Kết luận
Cảm biến CO₂ là một đầu vào của hệ thống HVAC chứ không phải toàn bộ giải pháp IAQ.
Khi được ứng dụng đúng, cảm biến CO₂ có thể phối hợp với AHU – VAV – Motorized Damper – quạt – BMS để hình thành chiến lược Demand-Controlled Ventilation, giúp lượng gió ngoài trời thay đổi phù hợp hơn với tải sử dụng thực tế.
Tuy nhiên, cần tránh ba cách hiểu sai:
CO₂ thấp không đồng nghĩa toàn bộ không khí sạch.
Không có một ngưỡng ppm duy nhất phù hợp cho mọi công trình.
CO₂ thấp không đồng nghĩa có thể tùy tiện đưa gió tươi về 0.
Giải pháp hiệu quả phải dựa trên công năng – tải người – gió tươi thiết kế – CO₂ ngoài trời – AHU – hệ điều khiển – lưu lượng đo thực tế.
HRT – Hiểu Đúng – Rõ Ràng – Tận Tâm.
