Chênh nhiệt thấp ở Chiller là gì?

Trong hệ thống Chiller, nước lạnh được cấp từ Chiller đến AHU, FCU hoặc các thiết bị trao đổi nhiệt để nhận nhiệt từ tải, sau đó quay trở lại Chiller.

Hai thông số thường được theo dõi là:

• CHWS – Chilled Water Supply: Nhiệt độ nước lạnh cấp.
• CHWR – Chilled Water Return: Nhiệt độ nước lạnh hồi.

Chênh nhiệt nước lạnh được xác định:

ΔT = CHWR – CHWS

Ví dụ một hệ thống được thiết kế:

• CHWS = 7°C.
• CHWR = 12°C.

Khi đó:

ΔT thiết kế = 12 – 7 = 5 K

Nếu khi vận hành:

• CHWS = 7°C.
• CHWR = 9°C.

Thì:

ΔT thực tế = 2 K

Đây có thể được xem là tình trạng chênh nhiệt thấp – Low Delta T, nếu giá trị thực tế thấp đáng kể so với điều kiện thiết kế và kéo dài trong quá trình vận hành.

Tuy nhiên, không nên chỉ nhìn một giá trị ΔT tại một thời điểm rồi kết luận hệ thống có lỗi. Cần xem đồng thời tải lạnh, lưu lượng nước, vị trí van, tốc độ bơm, trạng thái coil và điều kiện vận hành thực tế.

Vì sao ΔT của hệ Chiller lại quan trọng?

Công suất nhiệt mà nước lạnh vận chuyển có thể biểu diễn đơn giản theo:

Q = ṁ × Cp × ΔT

Trong đó:

• Q: Công suất trao đổi nhiệt.
• ṁ: Lưu lượng khối lượng nước.
• Cp: Nhiệt dung riêng của nước.
• ΔT: Chênh nhiệt nước cấp và nước hồi.

Với cùng một tải lạnh, khi ΔT giảm, hệ thống phải tăng lưu lượng nước để vận chuyển cùng lượng nhiệt.

Ví dụ về mặt lý thuyết:

Nếu hệ thống đang vận chuyển một tải lạnh nhất định với:

ΔT = 6 K

nhưng sau đó ΔT giảm còn:

3 K

thì lưu lượng cần thiết để vận chuyển cùng tải có thể tăng gần gấp đôi.

Đây chính là lý do Low Delta T không đơn giản là chuyện “nước hồi chưa đủ nóng”, mà có thể ảnh hưởng đến toàn bộ hệ thống:

Coil → Van → Đường ống → Bơm → Chiller → Điều khiển

Dấu hiệu hệ thống Chiller đang bị Low Delta T

Một hệ thống có thể cần được kiểm tra khi xuất hiện đồng thời một số dấu hiệu sau:

• CHWR thấp hơn đáng kể so với giá trị thiết kế.
• ΔT nước lạnh thấp kéo dài.
• Lưu lượng nước thực tế cao hơn nhu cầu tải.
• Bơm nước lạnh chạy tốc độ cao dù tải công trình không lớn.
• Van AHU hoặc FCU thường xuyên mở nhiều.
• Chênh áp đường nước được duy trì quá cao.
• Chiller phải chạy thêm máy dù tải lạnh thực tế chưa đạt công suất thiết kế của plant.
• Nước qua đường bypass hoặc decoupler có dấu hiệu không đúng với trạng thái tải.
• Hệ thống tiêu thụ điện cao hơn dự kiến.
• Một số khu vực vẫn thiếu lạnh dù tổng lưu lượng nước của hệ thống lớn.

Điểm quan trọng là:

Flow cao không đồng nghĩa Cooling Capacity cao.

Nếu nước được bơm qua coil quá nhanh nhưng khả năng trao đổi nhiệt không tương ứng, ΔT vẫn có thể thấp.

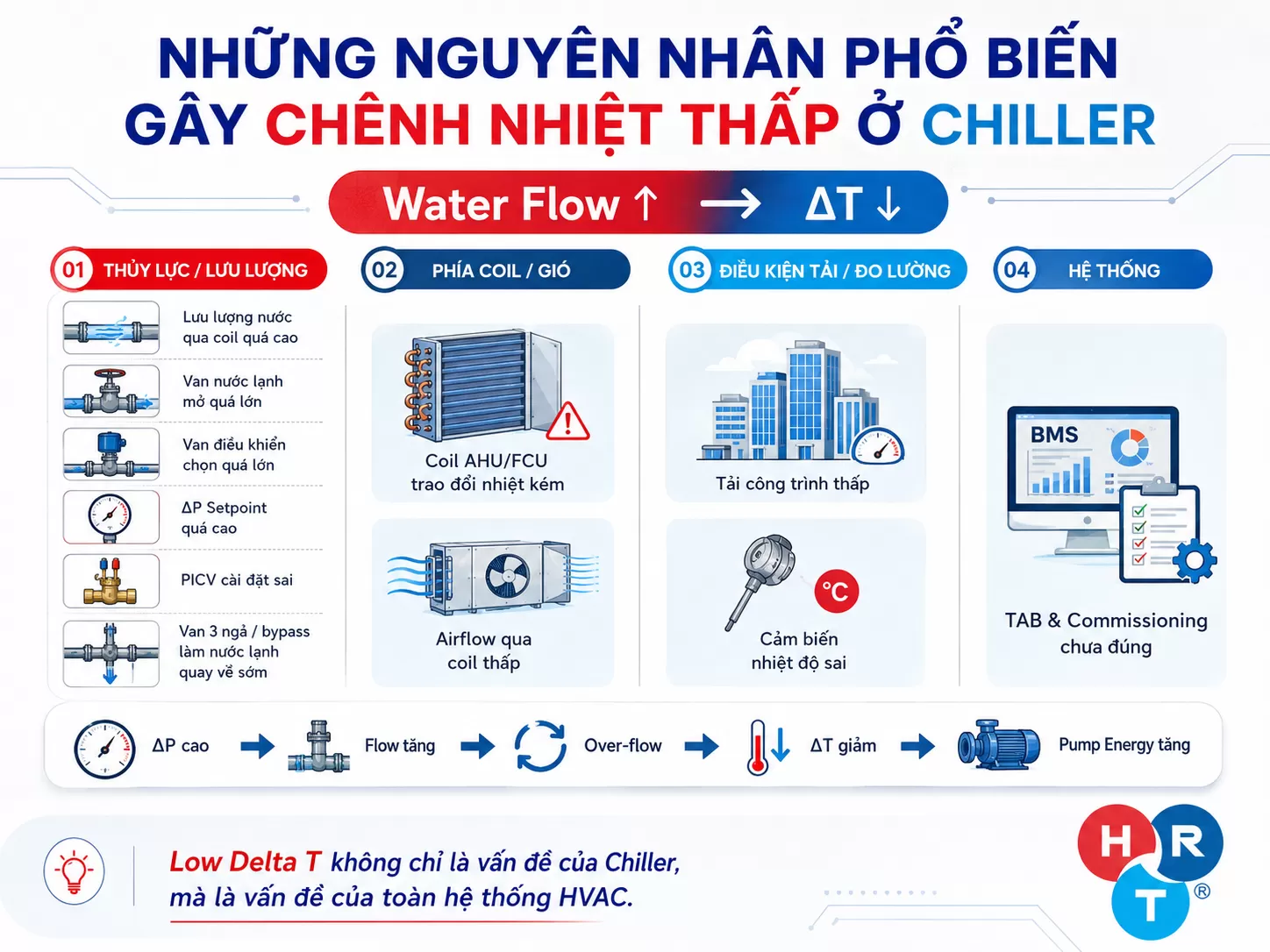

Những nguyên nhân phổ biến gây chênh nhiệt thấp ở Chiller

Lưu lượng nước qua coil quá cao

Đây là một trong những tình huống cần kiểm tra đầu tiên.

Ví dụ AHU tại một thời điểm chỉ cần khoảng 60% lưu lượng thiết kế nhưng thực tế vẫn nhận gần 100%.

Nước lạnh đi qua coil nhiều hơn nhu cầu làm lạnh khiến lượng nhiệt mỗi đơn vị nước nhận được giảm.

Kết quả:

Water Flow ↑ → ΔT ↓

Nguyên nhân phía sau có thể nằm ở:

• Van điều khiển.
• Chênh áp.
• Cân bằng thủy lực.
• Bơm.
• Logic điều khiển.

Van nước lạnh mở quá lớn

Van 2 ngả của AHU hoặc FCU phải điều chỉnh lưu lượng theo tải thực tế.

Nếu tải giảm nhưng van vẫn mở lớn, lượng nước qua coil có thể vượt nhu cầu.

Cần kiểm tra:

• Valve Position.
• Cooling Demand.
• Temperature Setpoint.
• Actual Temperature.
• Flow thực tế.

Không nên chỉ thấy BMS hiển thị Valve 70% rồi kết luận lưu lượng bằng 70% thiết kế.

Valve Position không phải Flow.

Mối quan hệ giữa độ mở van và lưu lượng còn phụ thuộc đặc tính van và chênh áp thực tế.

Van điều khiển chọn quá lớn

Một lỗi thiết kế thường gặp là lựa chọn van chủ yếu dựa theo kích thước đường ống.

Van quá lớn có thể khiến:

• Độ mở nhỏ nhưng lưu lượng đã cao.
• Khả năng điều khiển ở tải thấp kém.
• Valve hunting.
• Lưu lượng thay đổi mạnh theo chênh áp.

Do đó, van cần được lựa chọn dựa trên:

• Design Flow.
• Pressure Drop.
• Valve Authority.
• Control Characteristic.
• Điều kiện vận hành thực tế.

Không nên đơn giản chọn:

DN van = DN đường ống

Differential Pressure Setpoint quá cao

Trong hệ nước lạnh biến lưu lượng, bơm thường sử dụng VFD và điều khiển theo chênh áp.

Nếu ΔP Setpoint được đặt quá cao, bơm sẽ duy trì áp lực lớn hơn thực tế cần thiết.

Các terminal gần bơm có thể nhận dư nước.

Chuỗi ảnh hưởng có thể xảy ra:

ΔP cao → Flow qua van tăng → Over-flow → ΔT giảm → Pump Energy tăng

Do đó, khi gặp Low Delta T cần kiểm tra đồng thời:

ΔP Setpoint → Actual ΔP → Pump Speed → Valve Position → Flow

PICV cài đặt sai

PICV giúp hạn chế lưu lượng tối đa và duy trì khả năng điều khiển trong phạm vi chênh áp cho phép.

Nhưng PICV không tự động giải quyết mọi vấn đề.

Các lỗi thường gặp gồm:

• Preset Flow quá cao.
• Chọn sai model.
• Không đủ minimum differential pressure.
• Actuator điều khiển sai.
• Pump ΔP Setpoint quá cao.
• Lưu lượng thiết kế ban đầu không chính xác.

PICV phải được lựa chọn và commissioning như một phần của toàn hệ thủy lực.

Van 3 ngả hoặc đường bypass làm nước lạnh quay về sớm

Ở một số hệ thống, nước cấp có thể quay trực tiếp về đường hồi thông qua:

• Van 3 ngả.
• Bypass.
• Decoupler.
• Minimum Flow Bypass.

Nếu lượng bypass quá lớn, nước lạnh chưa nhận đủ nhiệt từ tải đã quay trở lại Chiller.

Khi đó CHWR giảm và ΔT toàn hệ thấp.

Vì vậy cần xác định chính xác:

Nước đang đi qua tải hay đang bypass tải?

Coil AHU hoặc FCU trao đổi nhiệt kém

ΔT thấp không phải lúc nào cũng do phía nước.

Nếu coil không lấy được đủ nhiệt từ không khí, nước hồi cũng có thể chưa tăng nhiệt như mong muốn.

Cần kiểm tra:

• Coil bẩn.
• Filter bẩn.
• Airflow thấp.
• Quạt AHU chạy sai tốc độ.
• Damper đóng.
• Bề mặt coil bị tắc.
• Đường gió gặp trở lực cao.
• Tải thực tế thấp.

Chuỗi trao đổi nhiệt phải được xem đầy đủ:

Room Load → Airflow → Coil → Water Flow → CHWR

Airflow qua coil thấp

Một coil được thiết kế cho một lưu lượng gió nhất định.

Nếu airflow giảm mạnh vì:

• Filter bẩn.
• VFD quạt giảm quá thấp.
• Coil bẩn.
• Damper đóng.
• Ống gió có trở lực bất thường.

thì lượng nhiệt truyền từ không khí sang nước cũng giảm.

Nước lạnh đi qua coil nhưng nhận ít nhiệt hơn, làm CHWR thấp.

Do đó:

Low Delta T không thể chỉ kiểm tra phòng máy Chiller.

Tải công trình thấp

Tải lạnh thực tế thay đổi liên tục theo:

• Thời tiết.
• Số người.
• Thiết bị.
• Chiếu sáng.
• Bức xạ mặt trời.
• Khí tươi.
• Thời gian vận hành.

Ở tải rất thấp, ΔT thực tế có thể thấp hơn điều kiện thiết kế.

Điều này không tự động chứng minh hệ thống có lỗi.

Vấn đề xuất hiện khi tải đã tăng nhưng lưu lượng không giảm tương ứng hoặc ΔT vẫn thấp kéo dài, khiến hệ thống phải vận chuyển lượng nước lớn không cần thiết.

Cảm biến nhiệt độ sai

Một nguyên nhân đơn giản nhưng dễ bị bỏ qua là sensor.

Nếu cảm biến CHWS hoặc CHWR:

• Sai calibration.
• Lắp sai vị trí.
• Tiếp xúc nhiệt không tốt.
• Bị ảnh hưởng bởi môi trường.
• Truyền tín hiệu sai về BMS.

thì ΔT tính toán cũng sai.

Trước khi thực hiện các thay đổi lớn về bơm hoặc hệ điều khiển, HRT khuyến nghị xác minh lại giá trị đo bằng thiết bị độc lập phù hợp.

Hệ thống chưa được TAB và Commissioning đúng

Một hệ thống được thiết kế tốt vẫn có thể vận hành kém nếu commissioning không đầy đủ.

Các vấn đề có thể gồm:

• Terminal gần bơm nhận quá nhiều nước.
• Terminal xa thiếu nước.
• Van balancing chưa được cài đặt.
• PICV preset sai.
• Sensor ΔP đặt không phù hợp.
• Pump Setpoint không được tối ưu.
• Logic BMS chưa hoàn thiện.

Low Delta T vì vậy đôi khi là biểu hiện của mất cân bằng toàn hệ, chứ không phải hỏng một thiết bị riêng lẻ.

Chênh nhiệt thấp ảnh hưởng đến hệ thống Chiller như thế nào?

Tăng lưu lượng nước cần vận chuyển

Từ quan hệ:

Q = ṁ × Cp × ΔT

khi ΔT giảm, muốn duy trì cùng công suất lạnh thì lưu lượng phải tăng.

Điều này tạo thêm áp lực cho:

• Bơm.
• Đường ống.
• Van.
• Chiller.
• Hệ điều khiển.

Tăng điện năng của bơm

Lưu lượng nước cao thường buộc bơm phải vận hành ở tốc độ cao hơn.

Trong hệ biến lưu lượng, điều này làm mất đi một phần lợi ích của VFD.

Hệ thống có thể rơi vào tình trạng:

Tải không cao nhưng bơm vẫn chạy nhanh.

Đây là dấu hiệu cần được phân tích thay vì chỉ tăng thêm công suất bơm.

Giảm khả năng khai thác công suất của Chiller Plant

Đây là ảnh hưởng nghiêm trọng của Low Delta T.

Giả sử đường ống và hệ bơm đã đạt gần giới hạn lưu lượng nhưng ΔT chỉ đạt một phần so với thiết kế.

Khi đó, lượng nhiệt có thể vận chuyển qua mạng nước cũng bị giới hạn.

Plant có thể phải khởi động thêm Chiller để đáp ứng nhu cầu flow, trong khi công suất lạnh của Chiller đang chạy chưa thực sự được khai thác hết.

Chiller có thể phải staging sớm

Trong hệ nhiều Chiller, trình tự đóng/cắt máy phải dựa trên tải và khả năng vận hành an toàn của plant.

Low Delta T có thể khiến lưu lượng tăng nhanh và làm hệ điều khiển hiểu rằng cần đưa thêm Chiller vào vận hành.

Kết quả có thể là:

• Nhiều Chiller chạy ở tải thấp.
• Hiệu suất tổng thể giảm.
• Tăng số giờ vận hành thiết bị.
• Tăng số lần start/stop.

Làm giảm hiệu quả toàn hệ HVAC

Không nên chỉ đánh giá hiệu suất bằng COP của riêng máy Chiller.

Một Chiller hiệu suất cao vẫn có thể nằm trong một hệ thống vận hành kém nếu:

• Pump Energy cao.
• Flow dư.
• ΔP cao.
• Van điều khiển không ổn định.
• Coil trao đổi nhiệt kém.

Cần đánh giá:

Chiller + Pump + Cooling Tower + AHU/FCU + Control

thay vì từng thiết bị tách biệt.

Low Delta T có phải lúc nào cũng là lỗi?

Không.

ΔT cần được đánh giá trong bối cảnh tải.

Ví dụ hệ thống được thiết kế ΔT = 6 K ở tải thiết kế nhưng hiện tại công trình chỉ hoạt động ở tải rất thấp thì ΔT có thể thấp hơn.

Điều cần quan tâm không phải chỉ là:

“ΔT hiện tại bao nhiêu?”

mà phải hỏi:

“Với tải hiện tại, lưu lượng và ΔT có hợp lý hay không?”

Một chẩn đoán đúng cần so sánh tối thiểu:

• Design Load ↔ Actual Load.
• Design Flow ↔ Actual Flow.
• Design ΔT ↔ Actual ΔT.
• Valve Position.
• Pump Speed.
• Differential Pressure.
• Airflow.
• Cooling Demand.

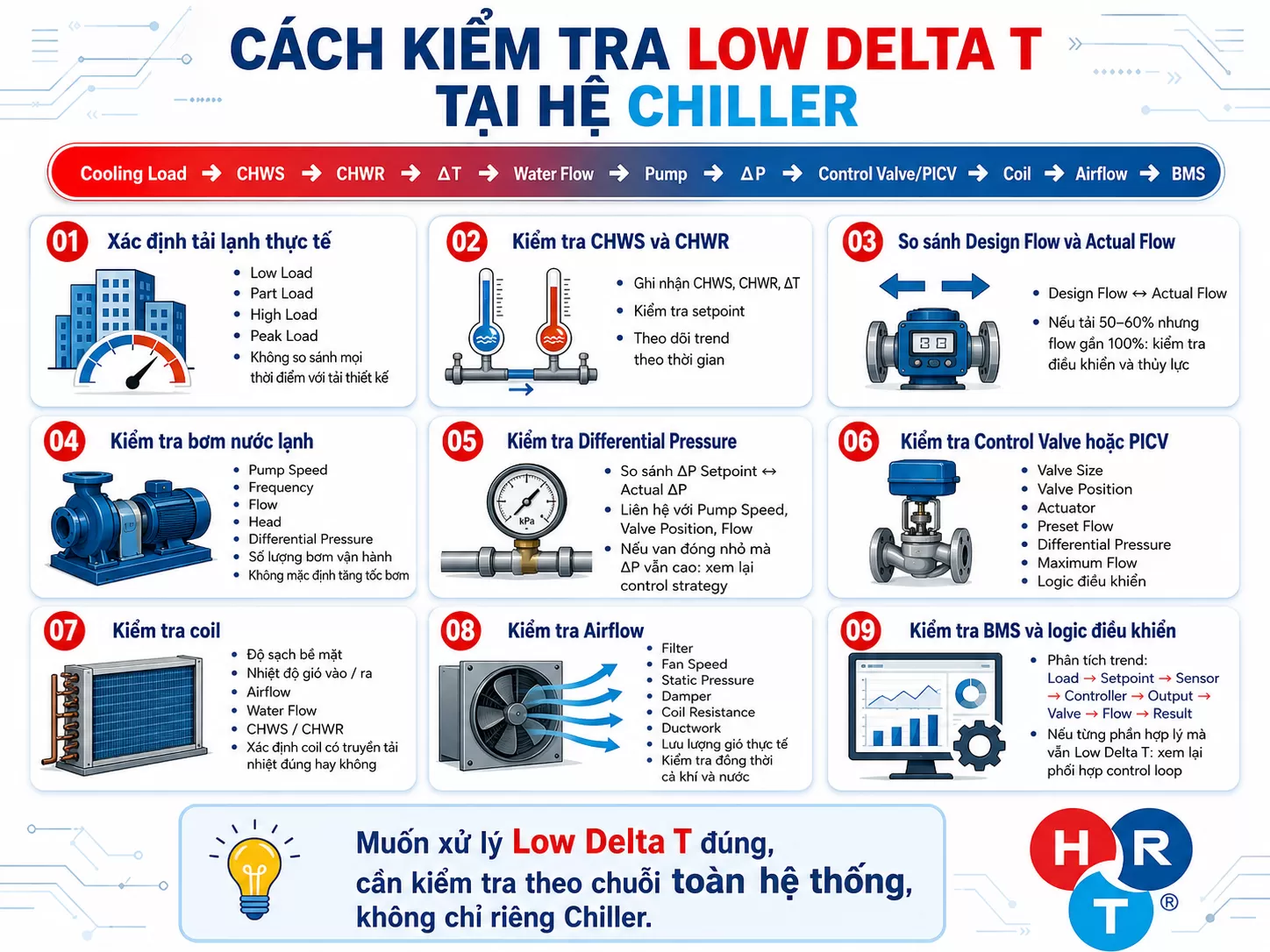

Cách kiểm tra Low Delta T tại hệ Chiller

HRT tiếp cận vấn đề theo chuỗi:

Cooling Load → CHWS → CHWR → ΔT → Water Flow → Pump → ΔP → Control Valve/PICV → Coil → Airflow → BMS

Bước 1 – Xác định tải lạnh thực tế

Trước tiên cần biết hệ thống đang ở:

• Low Load.
• Part Load.
• High Load.
• Peak Load.

Không nên so sánh mọi thời điểm với điều kiện tải thiết kế.

Bước 2 – Kiểm tra CHWS và CHWR

Ghi nhận:

• CHWS.
• CHWR.
• ΔT.
• Setpoint.
• Xu hướng theo thời gian.

Nên theo dõi trend thay vì chỉ lấy một điểm đo.

Bước 3 – So sánh Design Flow và Actual Flow

Đây là bước rất quan trọng.

Cần xác định:

Design Flow ↔ Actual Flow

Nếu tải chỉ khoảng 50–60% nhưng lưu lượng vẫn gần 100%, cần truy tìm nguyên nhân phía điều khiển và thủy lực.

Bước 4 – Kiểm tra bơm nước lạnh

Theo dõi:

• Pump Speed.
• Frequency.
• Flow.
• Head.
• Differential Pressure.
• Số lượng bơm đang vận hành.

Không nên thấy ΔT thấp rồi mặc định tăng tốc bơm.

Trong nhiều trường hợp, bơm chạy quá nhanh chính là một phần nguyên nhân gây Low Delta T.

Bước 5 – Kiểm tra Differential Pressure

So sánh:

ΔP Setpoint ↔ Actual ΔP

Sau đó kiểm tra tương quan với:

• Pump Speed.
• Valve Position.
• Flow.

Nếu phần lớn van đang đóng nhỏ nhưng bơm vẫn duy trì ΔP cao thì cần xem lại chiến lược điều khiển.

Bước 6 – Kiểm tra Control Valve hoặc PICV

Kiểm tra:

• Valve Size.
• Valve Position.
• Actuator.
• Preset Flow.
• Differential Pressure.
• Maximum Flow.
• Logic điều khiển.

Không nên chỉ thay van hoặc actuator khi chưa xác định vấn đề thuộc cơ khí, thủy lực hay điều khiển.

Bước 7 – Kiểm tra coil

Đánh giá:

• Độ sạch bề mặt.
• Nhiệt độ gió vào.
• Nhiệt độ gió ra.
• Airflow.
• Water Flow.
• CHWS.
• CHWR.

Mục tiêu là xác định coil có thực sự truyền tải nhiệt đúng với nhu cầu hay không.

Bước 8 – Kiểm tra Airflow

Kiểm tra:

• Filter.
• Fan Speed.
• Static Pressure.
• Damper.
• Coil Resistance.
• Ductwork.
• Lưu lượng gió thực tế.

Không khí và nước phải được kiểm tra đồng thời.

Bước 9 – Kiểm tra BMS và logic điều khiển

Phân tích trend:

Load → Setpoint → Sensor → Controller → Output → Valve → Flow → Result

Nếu giá trị từng phần hợp lý nhưng hệ vẫn Low Delta T, cần xem xét sự phối hợp giữa các control loop.

Giải pháp cải thiện chênh nhiệt Chiller

Không có một giải pháp duy nhất áp dụng cho mọi công trình.

Tùy nguyên nhân, phương án có thể gồm:

• Giảm lưu lượng nước dư.
• Reset Differential Pressure Setpoint.
• Điều chỉnh Pump VFD.
• Chỉnh lại preset PICV.
• Thay hoặc chọn lại control valve.
• Loại bỏ bypass không cần thiết.
• Kiểm tra van 3 ngả.
• Vệ sinh coil.
• Vệ sinh filter.
• Khôi phục airflow thiết kế.
• Cân bằng lại hệ nước.
• TAB lại hệ thống.
• Calibration sensor.
• Tối ưu logic BMS.
• Điều chỉnh sequencing Chiller.
• Commissioning lại toàn bộ hệ.

Mục tiêu không phải là cố ép ΔT lên một con số bằng mọi giá.

Mục tiêu phải là:

Đúng tải → Đúng lưu lượng → Đúng trao đổi nhiệt → Đúng ΔT → Tối ưu năng lượng

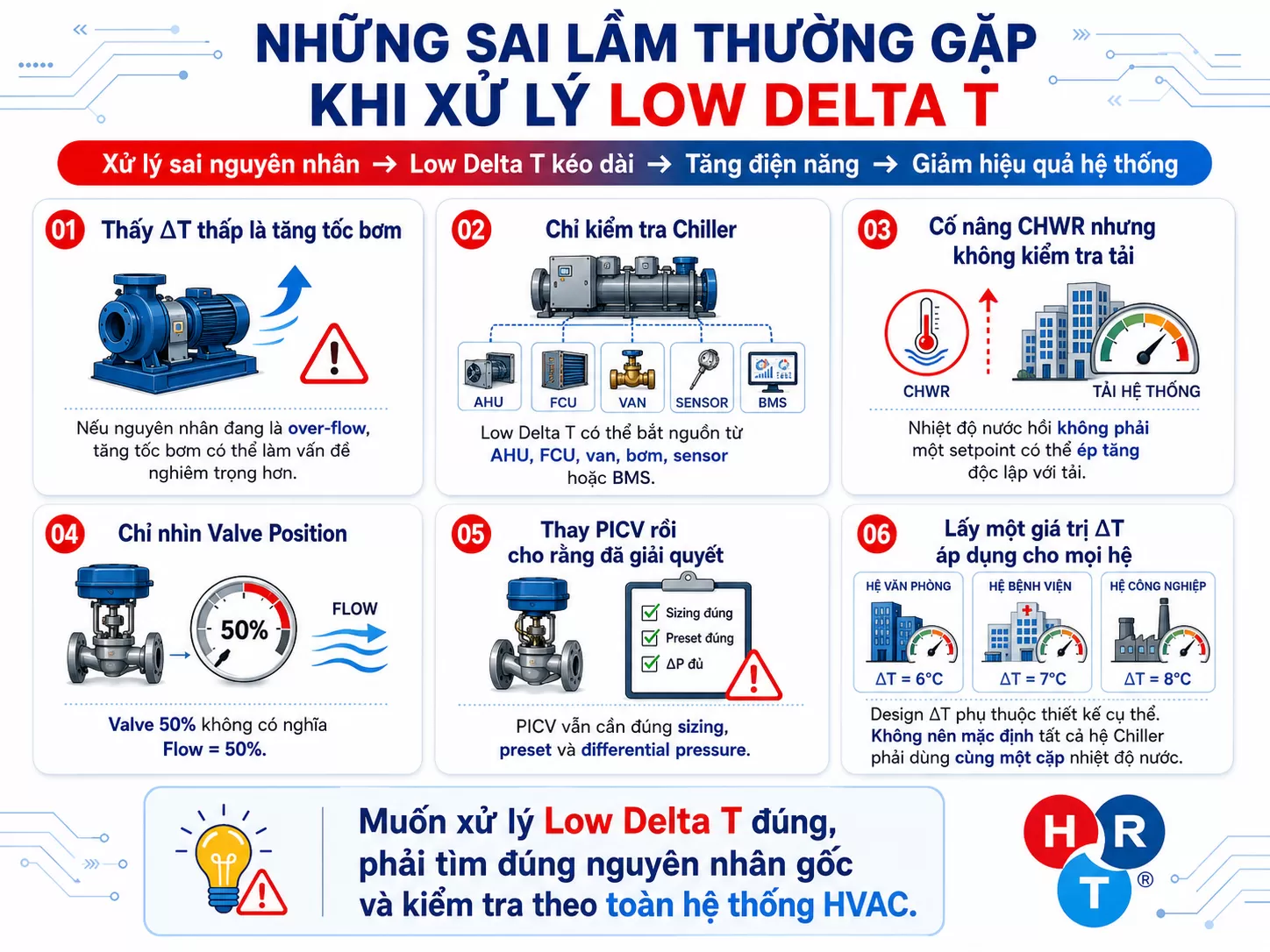

Những sai lầm thường gặp khi xử lý Low Delta T

Thấy ΔT thấp là tăng tốc bơm

Nếu nguyên nhân đang là over-flow, tăng tốc bơm có thể khiến vấn đề nghiêm trọng hơn.

Chỉ kiểm tra Chiller

Low Delta T có thể bắt nguồn từ AHU, FCU, van, bơm, sensor hoặc BMS.

Cố nâng CHWR nhưng không kiểm tra tải

Nhiệt độ nước hồi không phải một setpoint có thể ép tăng độc lập với tải.

Chỉ nhìn Valve Position

Valve 50% không có nghĩa Flow = 50%.

Thay PICV rồi cho rằng vấn đề đã được giải quyết

PICV vẫn cần đúng sizing, preset và differential pressure.

Lấy một giá trị ΔT áp dụng cho mọi hệ

Design ΔT phụ thuộc thiết kế cụ thể.

Không nên mặc định tất cả hệ Chiller phải sử dụng cùng một cặp nhiệt độ nước.

Quy trình HRT khi đánh giá Low Delta T

HRT không tiếp cận Low Delta T bằng cách chỉ nhìn nhiệt kế tại phòng máy.

Chuỗi kiểm tra được thực hiện từ tải đến nguồn lạnh:

Cooling Load
↓
CHWS
↓
CHWR
↓
ΔT
↓
Water Flow
↓
Pump
↓
Differential Pressure
↓
Control Valve / PICV
↓
Cooling Coil
↓
Airflow
↓
BMS

Cách tiếp cận này giúp xác định nguyên nhân gốc, thay vì chỉ xử lý biểu hiện.

Khi nào nên kiểm tra chuyên sâu hệ Chiller?

Doanh nghiệp nên đánh giá lại hệ thống khi xuất hiện các tình trạng:

• ΔT thấp kéo dài.
• Bơm thường xuyên chạy tốc độ cao.
• Điện năng HVAC tăng.
• Chiller staging bất thường.
• Nhiều khu vực thiếu lạnh.
• Van AHU/FCU hoạt động không ổn định.
• Hệ thống sau cải tạo không đạt hiệu quả mong muốn.
• Lưu lượng thực tế khác nhiều so với thiết kế.
• BMS có nhiều thông số nhưng khó xác định nguyên nhân.
• Hệ Chiller vận hành lâu năm chưa được TAB hoặc recommissioning.

Một đợt khảo sát đúng nên kết hợp dữ liệu:

Temperature + Flow + Pressure + Airflow + Control Trend

thay vì đánh giá từng thông số riêng lẻ.

HRT – Tối ưu hệ Chiller theo hướng HVAC XANH chuẩn ESG

HRT tiếp cận hệ Chiller trên góc độ toàn hệ thống, từ tải lạnh, AHU/FCU, hệ nước, bơm, van điều khiển đến Chiller và BMS.

Các hạng mục có thể được đánh giá gồm:

• Hiện trạng vận hành hệ Chiller.
• CHWS, CHWR và ΔT.
• Lưu lượng nước lạnh.
• Differential Pressure.
• Pump VFD.
• Control Valve và PICV.
• Coil AHU/FCU.
• Airflow.
• Logic BMS.
• TAB và Commissioning.
• Cơ hội tối ưu năng lượng.

Mục tiêu là giúp hệ thống đạt:

Đúng tải – Đúng lưu lượng – Đúng điều khiển – Tối ưu năng lượng – Vận hành bền vững.

HRT – HVAC XANH chuẩn ESG.
