Chênh nhiệt Chiller là gì?

Chênh nhiệt Chiller, thường gọi là Delta T – ΔT, là độ chênh giữa nhiệt độ nước lạnh hồi về Chiller và nhiệt độ nước lạnh cấp từ Chiller đi đến các tải.

Có thể biểu diễn:

ΔT = T nước hồi – T nước cấp

Ví dụ:

• Nước lạnh cấp: 7°C
• Nước lạnh hồi: 12°C

Khi đó:

ΔT = 12 – 7 = 5°C

Trong hệ thống nước lạnh:

Chiller → Bơm → AHU/FCU → Nước hồi → Chiller

Nước lạnh đi qua coil của AHU hoặc FCU sẽ hấp thụ nhiệt từ không khí. Sau quá trình trao đổi nhiệt, nhiệt độ nước tăng lên rồi quay trở lại Chiller.

Do đó, chênh nhiệt phản ánh một phần khả năng vận chuyển nhiệt của dòng nước trong hệ thống.

Chênh nhiệt Chiller liên quan đến tải lạnh như thế nào?

Mối quan hệ cơ bản có thể biểu diễn:

Q = ṁ × Cp × ΔT

Trong đó:

• Q: Công suất truyền nhiệt.
• ṁ: Lưu lượng khối lượng nước.
• Cp: Nhiệt dung riêng của nước.
• ΔT: Chênh nhiệt nước cấp – hồi.

Với cùng một tải lạnh, khi ΔT giảm, lưu lượng nước cần thiết phải tăng để vận chuyển cùng lượng nhiệt.

Có thể hiểu đơn giản:

Tải lạnh = Lưu lượng nước × Chênh nhiệt

Đây chính là lý do Low Delta T trở thành một vấn đề quan trọng trong vận hành Chiller plant.

Vì sao chênh nhiệt Chiller thấp là vấn đề?

Chênh nhiệt thấp không phải lúc nào cũng là lỗi.

Nếu công trình đang ở tải rất thấp, ΔT giảm có thể xuất hiện tùy đặc tính hệ thống.

Vấn đề đáng quan tâm là:

Tải vẫn cao → ΔT giảm → Flow phải tăng

Khi đó hệ thống có thể xuất hiện hàng loạt hệ quả.

Lưu lượng nước tăng

Để vận chuyển cùng một lượng nhiệt với ΔT nhỏ hơn, hệ thống phải tuần hoàn nhiều nước hơn.

Đường ống, van và bơm vì vậy phải xử lý lưu lượng lớn hơn.

Bơm phải làm việc nhiều hơn

Trong hệ Variable Flow, VFD của bơm có thể phải tăng tốc để duy trì lưu lượng và chênh áp.

Điều này làm giảm lợi ích của hệ thống bơm biến lưu lượng.

Tăng điện năng cho hệ bơm

Khi lưu lượng yêu cầu tăng, năng lượng phân phối nước cũng có xu hướng tăng.

Một hệ thống được thiết kế và điều khiển đúng thường cố gắng giảm lưu lượng nước khi tải giảm thay vì duy trì flow cao liên tục.

Hạn chế công suất của Chiller plant

Một tình huống thường gặp là Chiller vẫn còn khả năng tạo lạnh nhưng hệ thống đường ống và bơm đã gần đạt giới hạn lưu lượng.

Khi đó plant khó đưa thêm nước đến tải.

Công trình có thể gặp tình trạng:

Chiller còn công suất nhưng hệ thống vẫn thiếu lạnh.

Đây là một trong những hậu quả đáng chú ý của Low Delta T Syndrome.

Chênh nhiệt thấp có phải Chiller bị hỏng không?

Không.

ΔT thấp chỉ là một dấu hiệu cho thấy cần kiểm tra toàn bộ hệ thống.

Nguyên nhân có thể nằm ở:

• Lưu lượng nước quá lớn.
• Control valve.
• PICV.
• Bơm nước lạnh.
• Differential Pressure.
• Cooling coil.
• Airflow AHU/FCU.
• Hệ thống mất cân bằng thủy lực.
• Bypass.
• Sensor nhiệt độ.
• BMS và logic điều khiển.

Vì vậy không nên nhìn thấy chênh nhiệt thấp rồi ngay lập tức kết luận compressor, evaporator hoặc Chiller gặp sự cố.

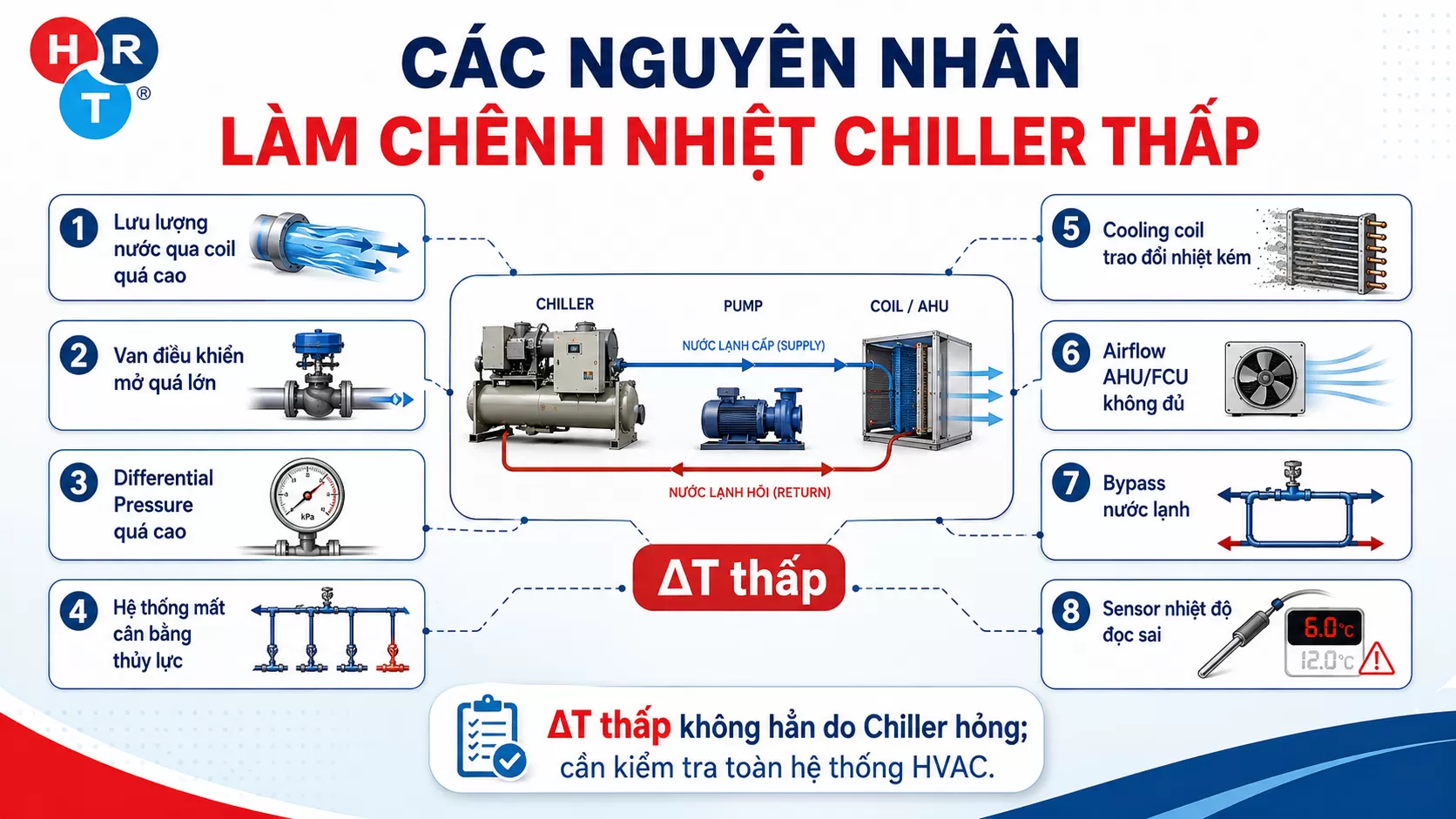

Các nguyên nhân làm chênh nhiệt Chiller thấp

Lưu lượng nước qua coil quá cao

Đây là một nguyên nhân quan trọng.

Khi lượng nước đi qua coil quá lớn so với tải thực tế, lượng nhiệt được chia cho lượng nước nhiều hơn.

Kết quả:

Nước nhận ít nhiệt hơn → Nước hồi vẫn lạnh → ΔT giảm

Ví dụ:

AHU chỉ cần 60% lưu lượng thiết kế nhưng thực tế vẫn nhận gần 100%.

Khi đó coil có thể xuất hiện tình trạng over-flow và làm giảm chênh nhiệt nước.

Van điều khiển mở quá lớn

Control valve có nhiệm vụ điều chỉnh lưu lượng nước theo cooling demand.

Nếu:

• Van chọn quá lớn.
• Actuator điều khiển không chính xác.
• Van bị kẹt.
• Van đóng không kín.
• Logic BMS không phù hợp.

nước vẫn có thể tiếp tục đi qua coil dù tải đã giảm.

Kết quả là return-water temperature thấp và ΔT giảm.

Differential Pressure quá cao

Trong hệ Variable Flow, nếu setpoint chênh áp quá cao, các terminal gần bơm có thể nhận lượng nước lớn hơn cần thiết.

Van điều khiển khi đó khó kiểm soát flow.

Hệ thống có thể xuất hiện:

Pump Speed cao → ΔP cao → Flow dư → ΔT thấp

Vì vậy không nên duy trì chênh áp cao chỉ với mục tiêu bảo đảm “chỗ nào cũng có nước”.

Hệ thống mất cân bằng thủy lực

Một mạng nước lạnh mất cân bằng có thể khiến:

• AHU gần bơm dư nước.
• AHU xa bơm thiếu nước.
• Một số zone quá lạnh.
• Một số zone thiếu lạnh.

Các terminal dư flow thường có nguy cơ xuất hiện ΔT thấp.

Trong khi đó những terminal thiếu flow lại không đạt tải.

Cooling coil trao đổi nhiệt kém

Coil là nơi trực tiếp truyền nhiệt từ không khí sang nước.

Nếu hiệu suất coil giảm, lượng nhiệt truyền sang nước cũng giảm.

Nguyên nhân có thể gồm:

• Coil bám bụi.
• Fin bị nghẹt.
• Airflow thấp.
• Filter quá bẩn.
• Coil bị tắc phía nước.
• Distribution nước không đều.

Khi nhiệt truyền vào nước giảm, nhiệt độ nước hồi có thể thấp hơn mong muốn.

Airflow AHU hoặc FCU không đủ

Không chỉ water side mới ảnh hưởng đến ΔT.

Nếu quạt AHU/FCU không đưa đủ không khí qua coil:

Airflow thấp → Nhiệt đưa tới coil giảm → Nước nhận ít nhiệt → ΔT giảm

Cần kiểm tra:

• Fan speed.
• Filter.
• Coil.
• Damper.
• Ductwork.
• Static Pressure.
• VAV.
• Supply Air Flow.

Bypass nước lạnh

Nước lạnh có thể đi từ đường cấp sang đường hồi mà không thực sự đi qua tải.

Khi đó nước lạnh trộn trực tiếp vào return water làm nhiệt độ nước hồi giảm.

Đây là một trong những vị trí cần kiểm tra khi chênh nhiệt toàn plant thấp.

Sensor nhiệt độ đọc sai

Nếu sensor CHWS hoặc CHWR sai lệch, BMS có thể hiển thị ΔT thấp dù điều kiện thực tế không như vậy.

Do đó trước khi thay đổi pump, valve hoặc Chiller setpoint cần xác nhận:

• Vị trí sensor.
• Calibration.
• Độ chính xác.
• Tiếp xúc nhiệt.
• Dữ liệu đo thực tế.

Chênh nhiệt thấp khi tải thấp có bất thường không?

Không thể kết luận chỉ bằng một giá trị ΔT.

Giả sử tải công trình giảm.

Nếu control valve đóng bớt và lưu lượng nước cũng giảm tương ứng, hệ thống vẫn có thể duy trì ΔT tương đối tốt.

Ngược lại:

Load giảm nhưng Flow không giảm

thì lượng nước vẫn quá lớn so với nhiệt cần vận chuyển.

Khi đó:

Return Water Temperature giảm → ΔT giảm

Vì vậy, khi phân tích Low Delta T cần xem đồng thời:

Load + Flow + ΔT

chứ không nhìn riêng nhiệt độ nước.

Chênh nhiệt cao có phải càng tốt?

Không.

Mục tiêu vận hành Chiller không phải là tạo ra ΔT càng lớn càng tốt.

Nếu cố giảm lưu lượng quá mức để tăng ΔT, coil có thể thiếu nước.

Khi đó:

• Supply Air Temperature không đạt.
• Phòng không đạt setpoint.
• AHU thiếu công suất.
• FCU không lạnh.
• Một số zone thiếu cooling.

Mục tiêu đúng phải là:

Đủ tải + đúng lưu lượng + ΔT phù hợp + năng lượng tối ưu

Có một mức ΔT chuẩn cho mọi hệ Chiller không?

Không nên lấy một con số áp dụng cho tất cả hệ thống.

Ví dụ các hệ có thể được thiết kế với:

7/12°C → ΔT = 5°C

hoặc các mức ΔT khác tùy thiết kế.

Các hệ Chiller hiện đại cũng có thể sử dụng chênh nhiệt thiết kế lớn hơn nhằm giảm lưu lượng tuần hoàn.

Giá trị phù hợp phụ thuộc vào:

• Chiller selection.
• Cooling coil selection.
• Nhiệt độ nước cấp.
• Tải lạnh.
• Đường ống.
• Bơm.
• AHU/FCU.
• Control valve.
• Chiến lược Variable Flow.
• Điều kiện thiết kế của công trình.

Vì vậy, Design Delta T của chính dự án mới là thông số tham chiếu quan trọng.

Dấu hiệu nhận biết Low Delta T Syndrome

Một số dấu hiệu thường cần được kiểm tra gồm:

• Nhiệt độ nước hồi thấp hơn dự kiến.
• ΔT thấp hơn thiết kế trong thời gian dài.
• Lưu lượng nước cao.
• Bơm thường xuyên chạy tốc độ cao.
• Differential Pressure cao.
• Nhiều control valve mở lớn.
• Chiller plant gần đạt giới hạn flow.
• AHU/FCU vẫn thiếu lạnh.
• Tải giảm nhưng flow không giảm tương ứng.
• Năng lượng bơm cao bất thường.

Không nên kết luận từ một snapshot.

Cần phân tích dữ liệu trend theo thời gian.

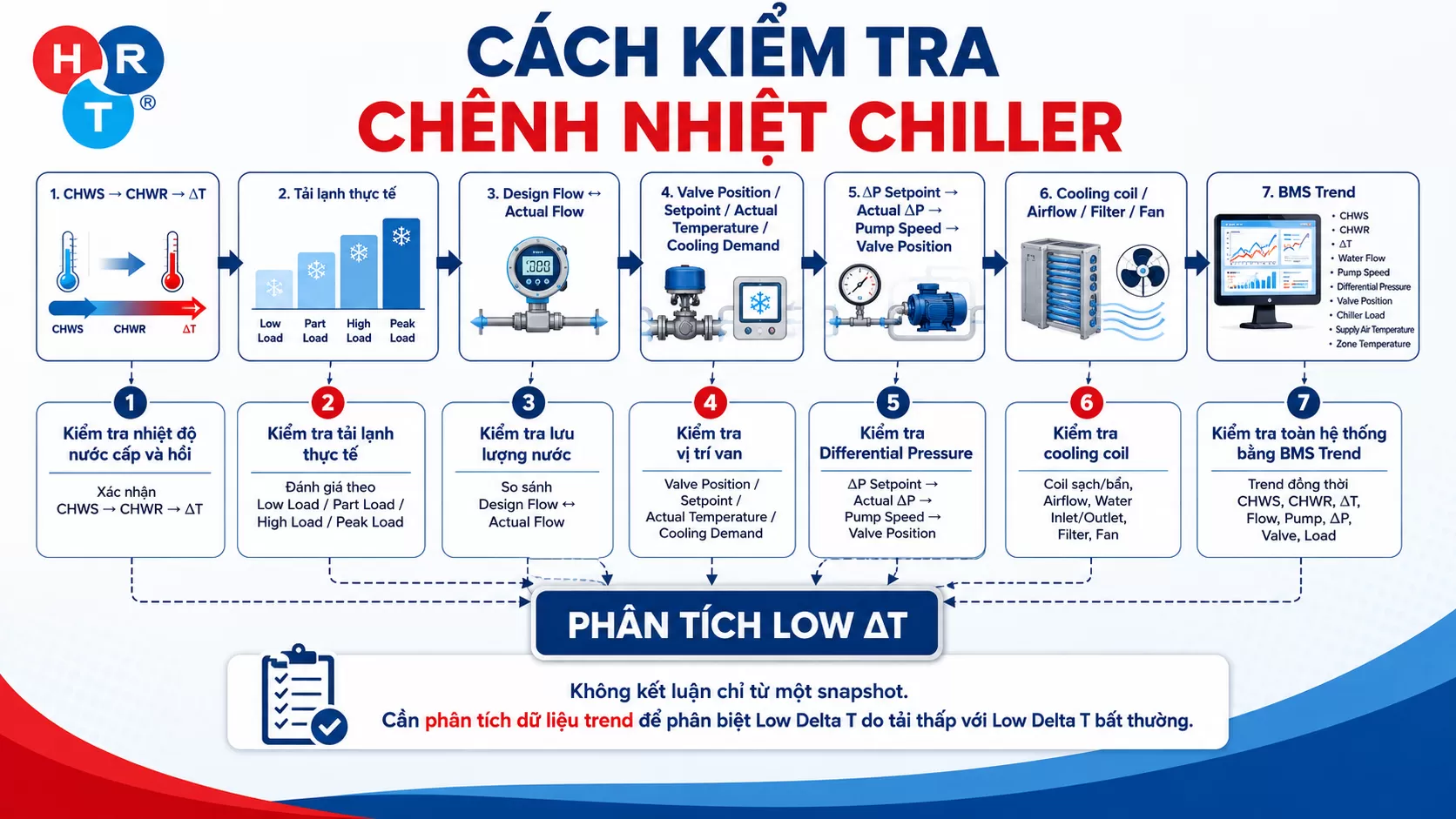

Cách kiểm tra chênh nhiệt Chiller

Kiểm tra nhiệt độ nước cấp và hồi

Xác nhận:

CHWS → CHWR → ΔT

So sánh sensor BMS với thiết bị đo độc lập nếu cần.

Kiểm tra tải lạnh thực tế

Xác định công trình đang ở:

• Low Load.
• Part Load.
• High Load.
• Peak Load.

ΔT chỉ có ý nghĩa khi đặt trong bối cảnh tải.

Kiểm tra lưu lượng nước

Nếu có flow meter, cần so sánh:

Design Flow ↔ Actual Flow

Nếu ΔT thấp đi kèm flow cao, cần tập trung kiểm tra water distribution và control valve.

Kiểm tra vị trí van

Theo dõi:

• Valve Position.
• Setpoint.
• Actual Temperature.
• Cooling Demand.

Van mở 100% không mặc định đồng nghĩa coil thiếu nước.

Cũng cần xem actual flow và Differential Pressure.

Kiểm tra Differential Pressure

Xác định:

ΔP Setpoint → Actual ΔP → Pump Speed → Valve Position

Setpoint quá cao có thể khiến hệ thống phân phối dư nước.

Kiểm tra cooling coil

Đánh giá:

• Coil sạch hay bẩn.
• Airflow.
• Entering Air Temperature.
• Leaving Air Temperature.
• Water Inlet.
• Water Outlet.
• Filter.
• Fan.

Kiểm tra toàn hệ thống bằng BMS Trend

Nên trend đồng thời:

• CHWS.
• CHWR.
• ΔT.
• Water Flow.
• Pump Speed.
• Differential Pressure.
• Valve Position.
• Chiller Load.
• Supply Air Temperature.
• Zone Temperature.

Dữ liệu trend sẽ giúp phân biệt Low Delta T do tải thấp với Low Delta T bất thường.

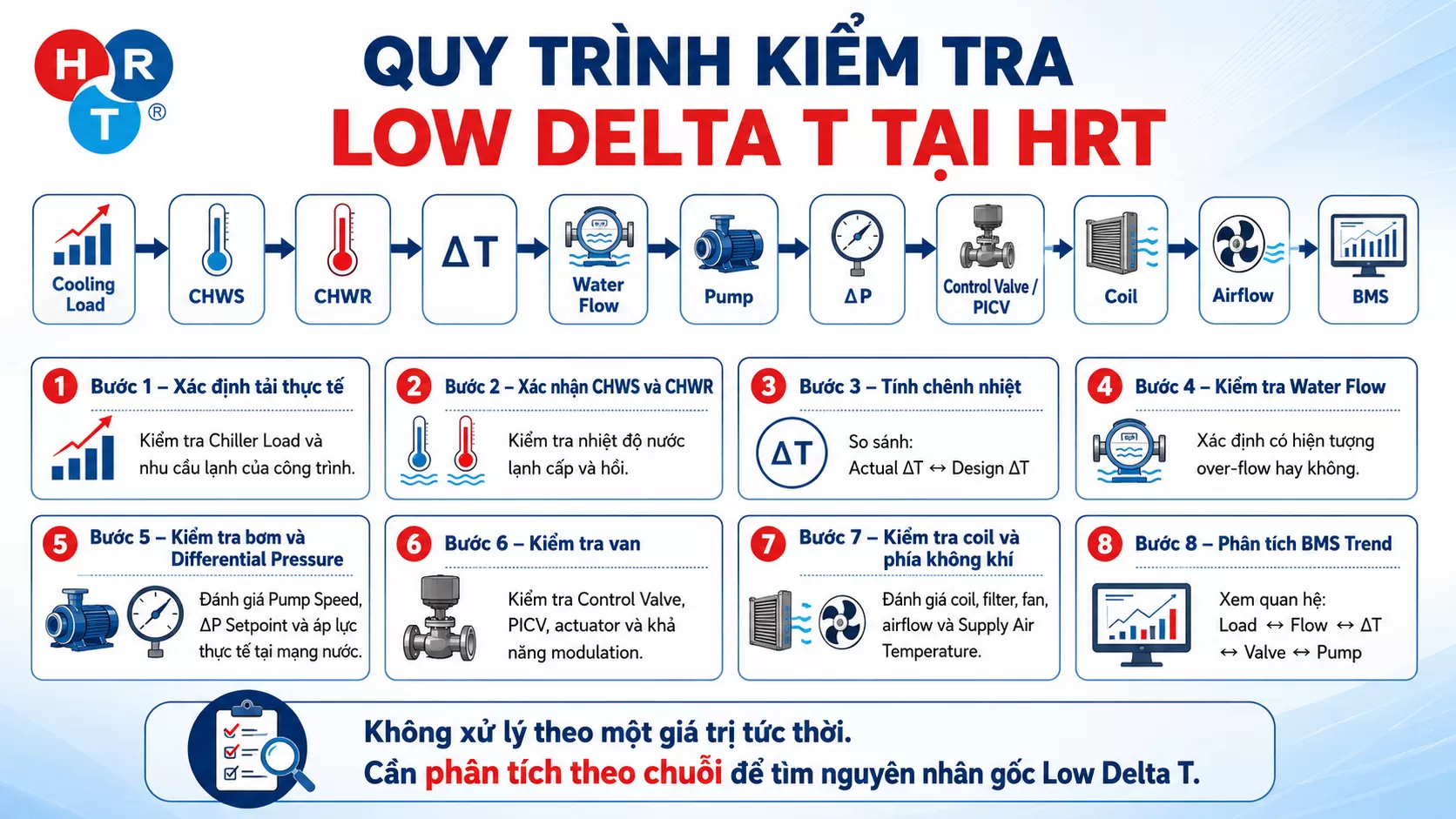

Quy trình kiểm tra Low Delta T tại HRT

HRT tiếp cận vấn đề theo chuỗi:

Cooling Load → CHWS → CHWR → ΔT → Water Flow → Pump → ΔP → Control Valve/PICV → Coil → Airflow → BMS

Bước 1 – Xác định tải thực tế

Kiểm tra Chiller Load và nhu cầu lạnh của công trình.

Bước 2 – Xác nhận CHWS và CHWR

Kiểm tra nhiệt độ nước lạnh cấp và hồi.

Bước 3 – Tính chênh nhiệt

So sánh:

Actual ΔT ↔ Design ΔT

Bước 4 – Kiểm tra Water Flow

Xác định có hiện tượng over-flow hay không.

Bước 5 – Kiểm tra bơm và Differential Pressure

Đánh giá Pump Speed, ΔP Setpoint và áp lực thực tế tại mạng nước.

Bước 6 – Kiểm tra van

Kiểm tra Control Valve, PICV, actuator và khả năng modulation.

Bước 7 – Kiểm tra coil và phía không khí

Đánh giá coil, filter, fan, airflow và Supply Air Temperature.

Bước 8 – Phân tích BMS Trend

Không xử lý theo một giá trị tức thời mà cần xem mối quan hệ:

Load ↔ Flow ↔ ΔT ↔ Valve ↔ Pump

Từ đó mới xác định nguyên nhân gốc.

Những sai lầm thường gặp khi xử lý ΔT Chiller thấp

Thấy ΔT thấp là tăng nhiệt độ nước cấp

Thao tác này có thể ảnh hưởng trực tiếp đến khả năng xử lý tải và độ ẩm.

Thấy ΔT thấp là giảm tốc bơm

Nếu terminal thực sự đang thiếu flow, giảm bơm có thể khiến tình trạng thiếu lạnh nghiêm trọng hơn.

Chỉ kiểm tra Chiller

Low Delta T thường liên quan đến toàn bộ hệ:

Chiller – Pump – Pipe – Valve – Coil – AHU/FCU – BMS

Chỉ nhìn một thời điểm

Một giá trị ΔT tức thời không đủ để chẩn đoán.

Cần xem trend theo tải và thời gian vận hành.

Áp một mức ΔT cho mọi hệ thống

Mỗi công trình có design condition khác nhau.

Phải quay lại dữ liệu thiết kế trước khi kết luận.

Làm thế nào để cải thiện chênh nhiệt Chiller?

Không có một biện pháp duy nhất phù hợp cho mọi hệ thống.

Tùy nguyên nhân thực tế có thể cần:

• Cân bằng lại hệ nước.
• Điều chỉnh Differential Pressure.
• Tối ưu Pump VFD.
• Kiểm tra Control Valve.
• Điều chỉnh hoặc thay valve oversized.
• Kiểm tra PICV.
• Vệ sinh cooling coil.
• Khôi phục airflow AHU/FCU.
• Xử lý bypass.
• Calibration sensor.
• Tối ưu BMS sequence.
• TAB lại hệ thống.
• Commissioning hoặc Re-commissioning.

Nguyên tắc quan trọng là:

Không chữa ΔT – phải chữa nguyên nhân làm ΔT sai.

HRT tiếp cận tối ưu hệ Chiller như thế nào?

HRT không xem Chiller là một thiết bị độc lập mà đánh giá toàn bộ hệ HVAC:

Load → Chiller → Pump → Pipe → Valve → Coil → AHU/FCU → BMS → Result

Khi xuất hiện Low Delta T, mục tiêu không phải cố ép một con số ΔT đẹp trên BMS.

Mục tiêu là xác định:

• Tải thực tế có được đáp ứng không?
• Lưu lượng có phù hợp không?
• Bơm có đang chạy quá mức không?
• Coil có trao đổi nhiệt đúng không?
• Van có kiểm soát được flow không?
• Hệ có mất cân bằng không?
• BMS có đang điều khiển đúng không?

Từ đó mới đưa ra phương án tối ưu phù hợp với điều kiện thực tế của công trình.

Kết luận

Chênh nhiệt Chiller là độ chênh giữa nhiệt độ nước lạnh hồi và nước lạnh cấp, đồng thời là một chỉ số quan trọng để đánh giá khả năng vận chuyển nhiệt của hệ thống nước lạnh.

Với cùng tải lạnh:

ΔT giảm → Flow cần tăng

Nếu tình trạng Low Delta T kéo dài trong khi tải vẫn cao, hệ thống có thể phải vận chuyển nhiều nước hơn, bơm tiêu thụ nhiều năng lượng hơn và khả năng khai thác Chiller plant có thể bị hạn chế.

Tuy nhiên, ΔT thấp không đồng nghĩa Chiller hỏng.

Nguyên nhân cần được kiểm tra xuyên suốt:

Load → Flow → Pump → ΔP → Valve → Coil → Airflow → BMS

Đây cũng là cách tiếp cận giúp HRT tìm đúng nguyên nhân thay vì chỉ xử lý biểu hiện.

HRT - hơi thở xanh cho mọi công trình
