Coil AHU là gì?

Coil AHU là bộ trao đổi nhiệt nằm bên trong Air Handling Unit, có nhiệm vụ trao đổi nhiệt giữa dòng không khí đi qua AHU và môi chất bên trong coil.

Trong hệ thống Chiller, cooling coil AHU thường sử dụng nước lạnh:

Chiller → Bơm nước lạnh → AHU Coil → Đường nước hồi → Chiller

Không khí được quạt đưa qua filter rồi đi xuyên qua các lá fin của coil. Nhiệt từ không khí truyền qua bề mặt fin và thành ống sang nước lạnh, làm giảm nhiệt độ không khí trước khi cấp vào không gian sử dụng.

Nếu nhiệt độ bề mặt coil thấp hơn điểm sương, hơi ẩm trong không khí còn có thể ngưng tụ trên coil và chảy xuống khay nước ngưng.

Chính môi trường ẩm này khiến bụi lọt qua filter dễ bám trên bề mặt coil hơn.

---

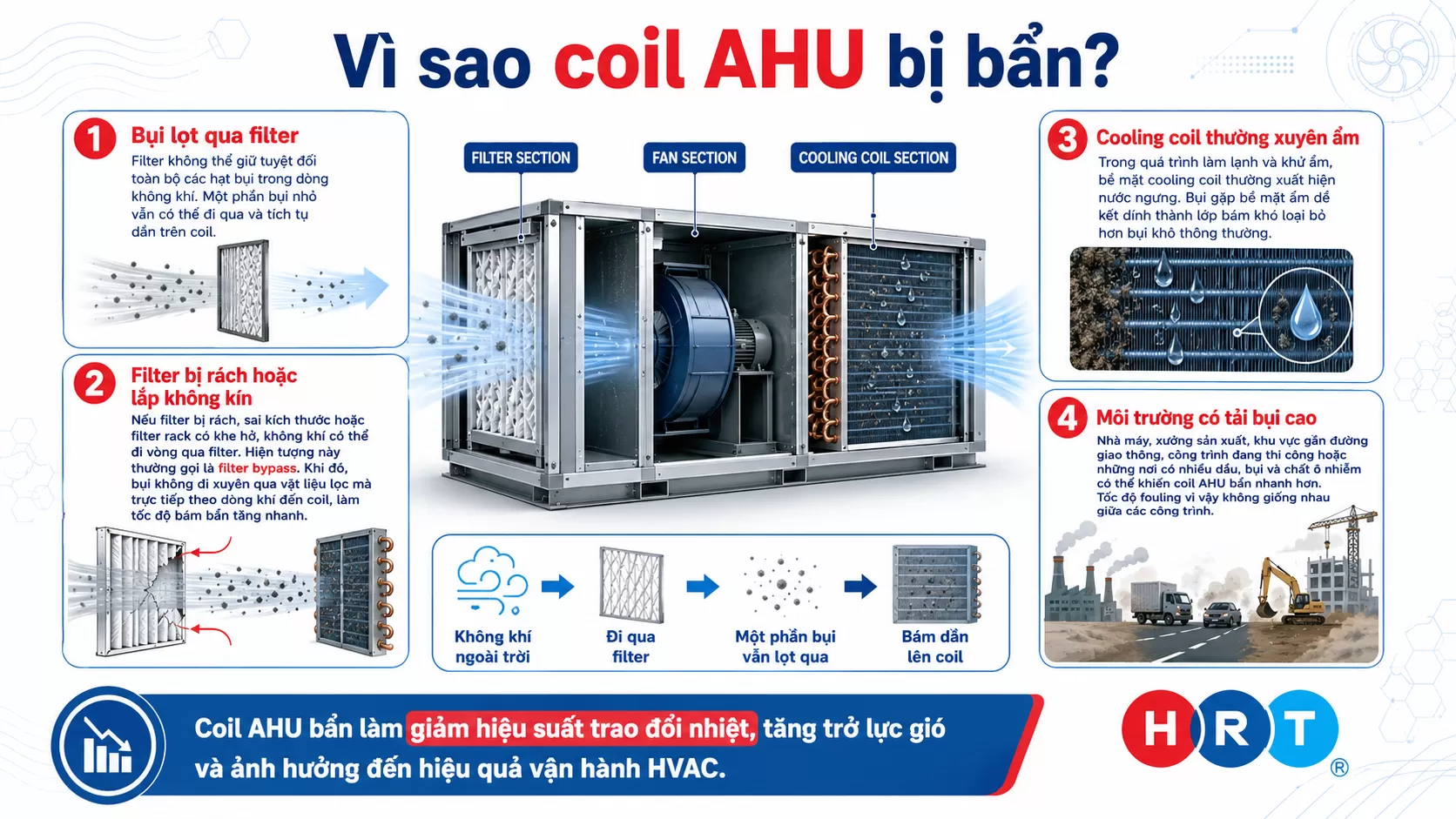

Vì sao coil AHU bị bẩn?

Bụi lọt qua filter

Filter không thể giữ tuyệt đối toàn bộ các hạt bụi trong dòng không khí. Một phần bụi nhỏ vẫn có thể đi qua và tích tụ dần trên coil.

Filter bị rách hoặc lắp không kín

Nếu filter bị rách, sai kích thước hoặc filter rack có khe hở, không khí có thể đi vòng qua filter.

Hiện tượng này thường gọi là filter bypass.

Khi đó, bụi không đi xuyên qua vật liệu lọc mà trực tiếp theo dòng khí đến coil, làm tốc độ bám bẩn tăng nhanh.

Cooling coil thường xuyên ẩm

Trong quá trình làm lạnh và khử ẩm, bề mặt cooling coil thường xuất hiện nước ngưng.

Bụi gặp bề mặt ẩm dễ kết dính thành lớp bám khó loại bỏ hơn bụi khô thông thường.

Môi trường có tải bụi cao

Nhà máy, xưởng sản xuất, khu vực gần đường giao thông, công trình đang thi công hoặc những nơi có nhiều dầu, bụi và chất ô nhiễm có thể khiến coil AHU bẩn nhanh hơn.

Tốc độ fouling vì vậy không giống nhau giữa các công trình.

---

Coil AHU thường bẩn ở đâu?

Mặt đón gió của coil thường là nơi dễ quan sát thấy bụi nhất.

Tuy nhiên, không nên chỉ nhìn mặt ngoài để kết luận coil đã sạch hay chưa.

Với coil có nhiều hàng ống theo chiều sâu, bụi có thể:

• Tích tụ ở lớp fin phía trước.

• Đi sâu vào giữa coil.

• Bám không đều tại mép và góc.

• Hình thành lớp cặn phía trong khó quan sát.

Vì vậy, một coil nhìn tương đối sạch ở bên ngoài vẫn có thể còn resistance lớn ở phía bên trong.

---

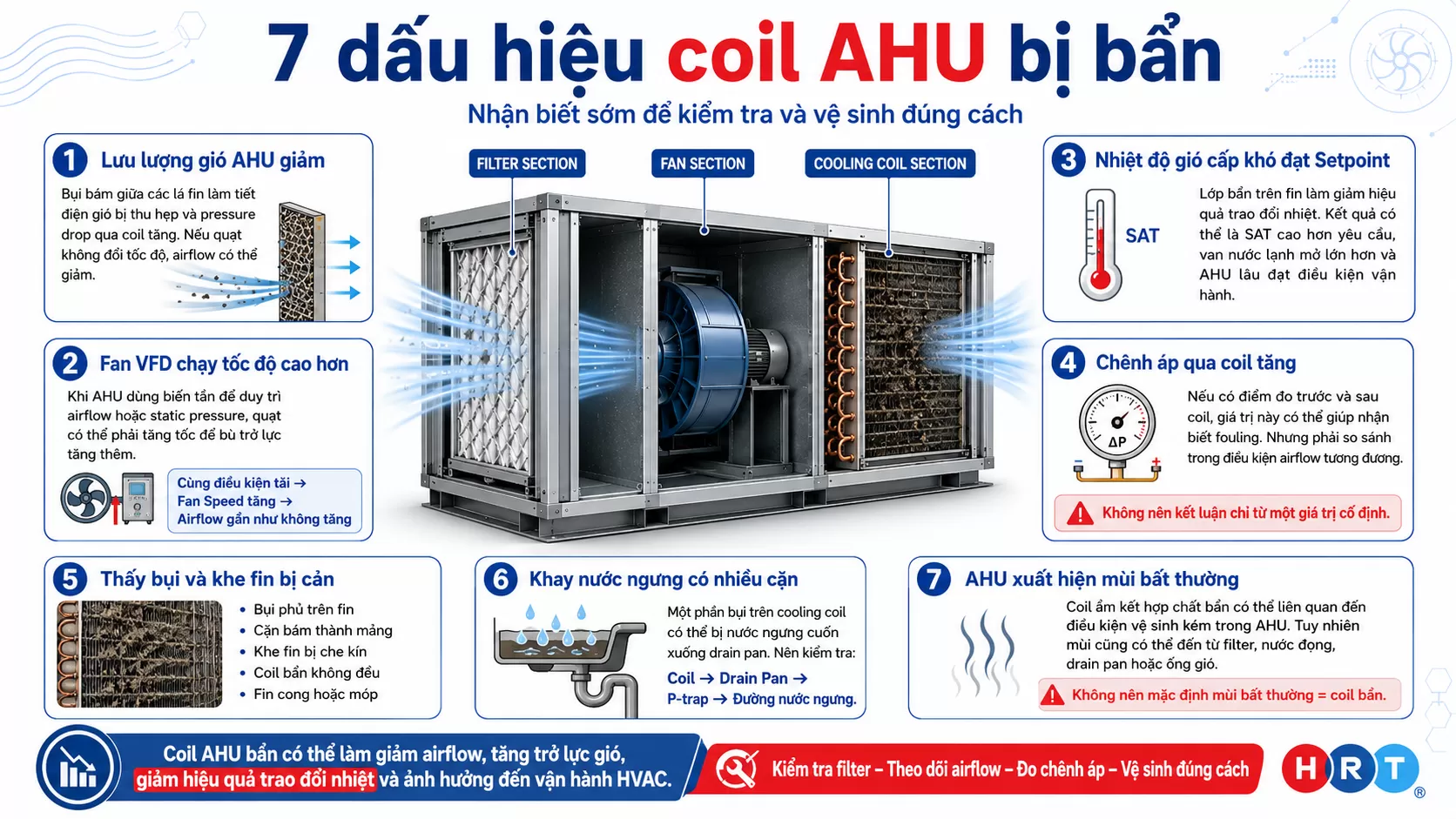

7 dấu hiệu coil AHU bị bẩn

1. Lưu lượng gió AHU giảm

Đây là một trong những dấu hiệu dễ nhận biết.

Khi bụi tích tụ giữa các lá fin, tiết diện đi qua của không khí bị thu hẹp và pressure drop qua coil tăng.

Nếu quạt không thay đổi tốc độ, airflow có thể giảm.

2. Fan VFD phải chạy tốc độ cao hơn

Với AHU sử dụng biến tần để duy trì airflow hoặc static pressure, hệ điều khiển có thể tự tăng tốc quạt để bù lại phần trở lực tăng thêm.

Một dấu hiệu đáng chú ý là:

Cùng điều kiện tải → Fan Speed tăng → Airflow gần như không tăng.

Khi đó cần kiểm tra filter, coil và toàn bộ resistance phía airside.

3. Nhiệt độ gió cấp khó đạt Setpoint

Lớp bẩn phủ lên fin tạo thêm resistance nhiệt và làm giảm hiệu quả trao đổi nhiệt.

Kết quả có thể là:

• Supply Air Temperature cao hơn yêu cầu.

• Van nước lạnh phải mở lớn hơn.

• AHU mất nhiều thời gian hơn để đạt điều kiện vận hành.

4. Chênh áp qua coil tăng

Nếu hệ thống có điểm đo chênh áp trước và sau coil, giá trị này có thể giúp nhận biết fouling.

Nhưng cần lưu ý:

Không được kết luận coil bẩn chỉ dựa vào một giá trị chênh áp cố định.

Pressure drop phụ thuộc mạnh vào airflow. Muốn so sánh cần đặt dữ liệu trong điều kiện lưu lượng gió tương đương.

5. Quan sát thấy bụi và các khe fin bị cản

Đây là dấu hiệu trực tiếp nhất.

Có thể quan sát thấy:

• Bụi phủ trên fin.

• Cặn bám thành từng mảng.

• Các khe fin bị che kín.

• Coil bẩn không đều.

• Fin bị cong hoặc móp.

6. Khay nước ngưng có nhiều cặn

Một phần bụi trên cooling coil có thể bị nước ngưng cuốn xuống drain pan.

Nếu khay thường xuyên có nhiều cặn, nên kiểm tra đồng thời:

Coil → Drain Pan → P-trap → Đường nước ngưng.

7. AHU xuất hiện mùi bất thường

Coil ẩm kết hợp với chất bẩn có thể liên quan đến điều kiện vệ sinh kém trong AHU.

Tuy nhiên, mùi cũng có thể xuất phát từ filter, nước đọng, drain pan, ống gió hoặc nguồn ô nhiễm khác.

Do đó không nên mặc định mùi bất thường đồng nghĩa với coil bẩn.

---

Coil AHU bị bẩn ảnh hưởng đến hệ HVAC như thế nào?

Tăng trở lực và giảm airflow

Bụi tích tụ giữa các lá fin làm đường đi của không khí bị thu hẹp.

Hệ quả có thể là:

Coil bẩn → Resistance tăng → Airflow giảm

Khi tổng lưu lượng gió AHU giảm, các nhánh ống gió và khu vực cuối tuyến thường bị ảnh hưởng rõ hơn.

Trong hệ VAV, VAV Box có thể mở lớn hơn nhưng vẫn không đủ lưu lượng nếu quạt không còn khả năng tạo thêm áp suất.

Quạt AHU có thể tiêu thụ nhiều điện hơn

Đối với hệ thống sử dụng fan VFD, controller có thể tăng tốc quạt để duy trì airflow hoặc static pressure.

Khi đó:

Coil bẩn → ΔP tăng → Fan Speed tăng → Công suất quạt có thể tăng

Tuy nhiên, mức ảnh hưởng phụ thuộc cấu hình quạt và chiến lược điều khiển của từng hệ thống. Không nên đưa ra một tỷ lệ tăng điện cố định cho mọi AHU.

Giảm khả năng trao đổi nhiệt

Lớp bụi phủ trên fin tạo thêm resistance nhiệt giữa không khí và môi chất bên trong coil.

Đồng thời, nếu airflow giảm, lượng không khí thực tế đi qua coil cũng thay đổi.

Hai yếu tố kết hợp có thể khiến cooling capacity thực tế của AHU suy giảm.

Supply Air Temperature khó đạt

Trong chilled-water AHU, hệ điều khiển có thể phản ứng bằng cách mở thêm van nước lạnh.

Nếu:

Cooling Valve mở lớn + SAT vẫn cao

thì cần kiểm tra:

• Coil.

• Nhiệt độ nước lạnh cấp.

• Lưu lượng nước.

• Van điều khiển.

• Airflow.

• Sensor.

Không nên vội kết luận coil là nguyên nhân duy nhất.

Có thể ảnh hưởng đến hiệu quả hệ Chiller

Khi AHU trao đổi nhiệt kém, hệ thống có thể phải vận hành lâu hơn hoặc yêu cầu nhiều cooling output hơn để duy trì điều kiện phòng.

Điều này có thể ảnh hưởng đến mức tiêu thụ năng lượng của hệ thống lạnh, nhưng không thể quy đổi thành một tỷ lệ cố định.

Điện năng của Chiller Plant còn phụ thuộc:

• Tải công trình.

• Chilled Water Temperature.

• Chilled Water Flow.

• Bơm.

• Cooling Tower.

• Setpoint.

• Logic điều khiển.

• Điều kiện môi trường.

---

Coil AHU bẩn có ảnh hưởng đến chất lượng không khí IAQ không?

Coil bẩn là một vấn đề cần được kiểm soát trong công tác vệ sinh và bảo trì AHU.

Cooling coil thường ẩm trong quá trình khử ẩm. Nếu bụi, cặn hoặc chất bẩn tích tụ lâu ngày, điều kiện vệ sinh bên trong AHU có thể suy giảm.

Tuy nhiên, coil bẩn không phải yếu tố duy nhất quyết định Indoor Air Quality – IAQ.

IAQ còn phụ thuộc:

• Chất lượng không khí ngoài trời.

• Cấp lọc.

• Lưu lượng gió tươi.

• CO₂.

• Độ ẩm.

• PM2.5.

• VOC.

• Nguồn ô nhiễm trong phòng.

• Tình trạng hệ thống ống gió.

Vì vậy cần đánh giá coil trong mối quan hệ với toàn bộ hệ thống airside.

---

Vì sao thay filter mới nhưng AHU vẫn thiếu gió?

Đây là trường hợp khá phổ biến ở AHU đã vận hành lâu ngày.

Filter cũ có thể từng:

• Bị nghẹt.

• Bị rách.

• Lắp không kín.

• Xuất hiện filter bypass.

Trong thời gian đó, bụi đã đi qua filter và tích tụ trên coil.

Sau khi thay filter:

Resistance filter giảm nhưng resistance coil vẫn còn.

Do đó airflow AHU có thể vẫn không phục hồi.

Ngoài coil, cần kiểm tra thêm:

• Fin bị móp.

• Damper.

• VAV Box.

• Fan.

• VFD.

• Ống gió.

• Static Pressure Setpoint.

Filter sạch không đồng nghĩa toàn bộ airside đã sạch.

---

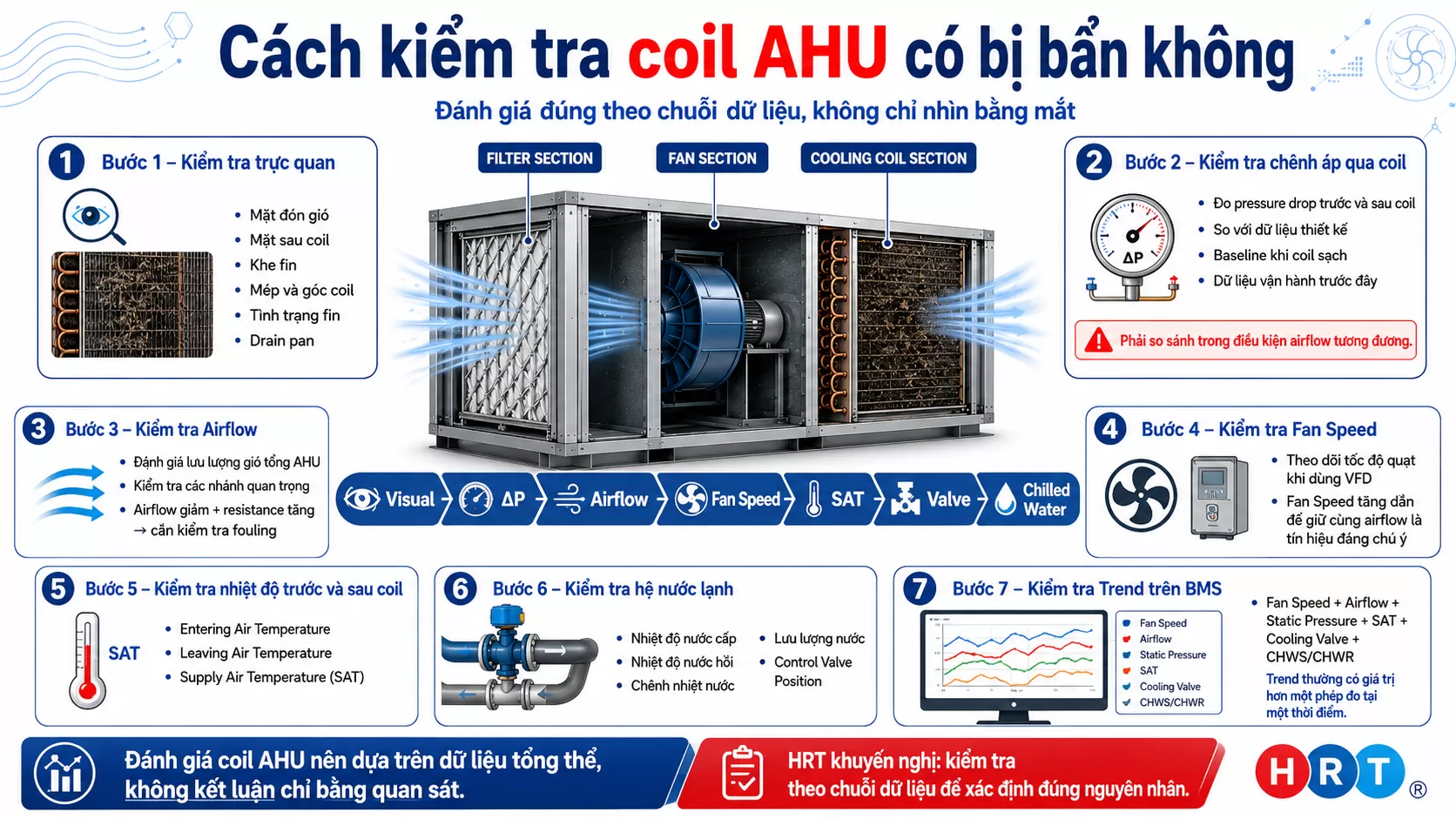

Cách kiểm tra coil AHU có bị bẩn không

Không nên chỉ mở AHU ra rồi nhìn bằng mắt.

Để đánh giá chính xác hơn, HRT khuyến nghị kiểm tra theo chuỗi dữ liệu:

Visual → ΔP → Airflow → Fan Speed → SAT → Valve → Chilled Water

Bước 1 – Kiểm tra trực quan

Quan sát:

• Mặt đón gió.

• Mặt sau coil.

• Khe fin.

• Mép và góc coil.

• Tình trạng fin.

• Drain pan.

Bước 2 – Kiểm tra chênh áp qua coil

Nếu có điểm lấy áp, đo pressure drop trước và sau coil.

Nên so sánh với:

• Dữ liệu thiết kế.

• Baseline khi coil sạch.

• Dữ liệu vận hành trước đây.

Quan trọng nhất là phải so sánh trong điều kiện airflow tương đương.

Bước 3 – Kiểm tra Airflow

Đánh giá lưu lượng gió tổng của AHU và lưu lượng tại các nhánh quan trọng.

Nếu airflow giảm đồng thời resistance qua coil tăng, cần kiểm tra sâu tình trạng fouling.

Bước 4 – Kiểm tra Fan Speed

Đối với quạt sử dụng VFD, theo dõi tỷ lệ tốc độ quạt.

Fan Speed tăng dần theo thời gian để duy trì cùng airflow là một tín hiệu đáng kiểm tra.

Bước 5 – Kiểm tra nhiệt độ trước và sau coil

Ghi nhận:

• Entering Air Temperature.

• Leaving Air Temperature.

• Supply Air Temperature.

Bước 6 – Kiểm tra hệ nước lạnh

Đối với chilled-water coil cần kiểm tra:

• Nhiệt độ nước cấp.

• Nhiệt độ nước hồi.

• Chênh nhiệt nước.

• Lưu lượng nước.

• Control Valve Position.

Bước 7 – Kiểm tra Trend trên BMS

Nếu công trình có BMS, dữ liệu trend thường có giá trị hơn một phép đo tại một thời điểm.

Có thể theo dõi đồng thời:

Fan Speed + Airflow + Static Pressure + SAT + Cooling Valve + CHWS/CHWR

Từ đó nhận biết hệ thống đang thay đổi như thế nào theo thời gian.

---

Khi nào cần vệ sinh coil AHU?

Không nên mặc định 3 tháng, 6 tháng hay 1 năm phải vệ sinh coil một lần cho mọi công trình.

Nên xem xét vệ sinh khi:

• Có lớp bụi bám rõ trên fin.

• Khe fin bị cản.

• Airflow giảm.

• Pressure drop qua coil tăng so với baseline.

• Fan VFD phải tăng tốc bất thường.

• Khả năng trao đổi nhiệt suy giảm.

• SAT khó đạt dù hệ nước lạnh bình thường.

• Drain pan xuất hiện nhiều cặn.

• Kiểm tra bảo trì xác định coil đã fouling.

Chu kỳ phù hợp phụ thuộc vào môi trường, tải bụi, cấp lọc, thời gian vận hành và cấu tạo AHU.

---

Vì sao không nên xịt coil bằng nước áp lực quá cao?

Các lá fin của coil rất mỏng.

Nếu sử dụng tia nước có áp lực không phù hợp, fin có thể:

• Bị cong.

• Bị dập.

• Xếp sát vào nhau.

• Làm giảm tiết diện dòng khí.

Kết quả trớ trêu là:

Vệ sinh xong nhưng resistance qua coil lại tăng.

Nước không kiểm soát còn có thể ảnh hưởng đến motor, sensor, hệ điện, lớp cách nhiệt và các thành phần khác trong AHU.

Mục tiêu của vệ sinh coil không phải chỉ làm cho bề mặt “nhìn sạch”, mà phải loại bỏ fouling mà không làm hỏng fin, tube hoặc coating.

---

Có nên dùng hóa chất vệ sinh coil AHU?

Có thể sử dụng trong một số trường hợp, nhưng không nên dùng hóa chất tùy ý.

Cần xem xét:

• Vật liệu fin.

• Vật liệu tube.

• Coil coating.

• Loại chất bẩn.

• Mức độ fouling.

• Hướng dẫn của nhà sản xuất.

Hóa chất không phù hợp có thể ảnh hưởng đến bề mặt coil hoặc lớp phủ bảo vệ.

Sau vệ sinh cũng cần kiểm soát việc xả và thu gom để hạn chế tồn dư hóa chất trong AHU và đường nước ngưng.

---

Sau khi vệ sinh coil AHU cần kiểm tra gì?

Một sai lầm phổ biến là vệ sinh xong, nhìn thấy coil sạch rồi đóng AHU lại.

Cách làm đúng cần có đo lường trước và sau vệ sinh.

Nên kiểm tra:

Airflow

Xác định lưu lượng gió có thực sự phục hồi hay không.

Fan Speed

Với fan VFD, so sánh tốc độ quạt trước và sau vệ sinh tại điều kiện tương đương.

Chênh áp coil

Ghi nhận lại pressure drop để tạo baseline cho những lần kiểm tra tiếp theo.

Supply Air Temperature

Kiểm tra khả năng đạt SAT Setpoint.

Cooling Valve Position

Nếu sau vệ sinh valve không còn phải mở quá lớn để duy trì SAT, đây có thể là tín hiệu hệ trao đổi nhiệt đã được cải thiện.

Drain Pan và nước ngưng

Loại bỏ cặn được rửa trôi xuống khay và kiểm tra đường thoát.

Filter và Filter Rack

Đây là bước rất quan trọng.

Nếu không xử lý nguyên nhân bụi đi qua filter, coil sẽ nhanh chóng bẩn trở lại.

---

Những lỗi thường gặp khi vệ sinh coil AHU

Một số lỗi thường gặp gồm:

• Chỉ vệ sinh mặt ngoài của coil.

• Không làm sạch phần sâu bên trong.

• Xịt nước áp lực quá mạnh.

• Làm cong fin.

• Không vệ sinh drain pan.

• Không kiểm tra filter rack.

• Không xử lý filter bypass.

• Không đo lại airflow.

• Không ghi nhận chênh áp trước và sau.

• AHU vẫn không lạnh nhưng tiếp tục vệ sinh coil thay vì kiểm tra hệ nước lạnh.

Bảo trì đúng phải dựa trên nguyên nhân, không chỉ dựa trên việc coil nhìn bẩn hay sạch.

---

Khi AHU làm lạnh kém nhưng nguyên nhân không phải coil bẩn

AHU không đạt nhiệt độ có thể xuất phát từ rất nhiều nguyên nhân khác.

Phía nước lạnh

• Chilled Water Flow thiếu.

• Chilled Water Temperature quá cao.

• Strainer tắc.

• Balancing Valve sai.

• Pump không đạt.

• Control Valve hoặc Actuator lỗi.

Phía không khí

• Filter nghẹt.

• Fan thiếu tốc độ.

• VFD giới hạn.

• Damper đóng.

• VAV Box lỗi.

• Hệ thống ống gió có resistance lớn.

Phía điều khiển

• SAT Sensor sai.

• Pressure Sensor sai.

• Setpoint không phù hợp.

• Logic BMS chưa tối ưu.

Phía tải

Tải nhiệt thực tế của công trình cũng có thể cao hơn điều kiện thiết kế.

Vì vậy:

AHU không lạnh ≠ Coil chắc chắn bị bẩn.

Cần kiểm tra hệ thống theo chuỗi nguyên nhân trước khi quyết định vệ sinh hoặc thay thế thiết bị.

---

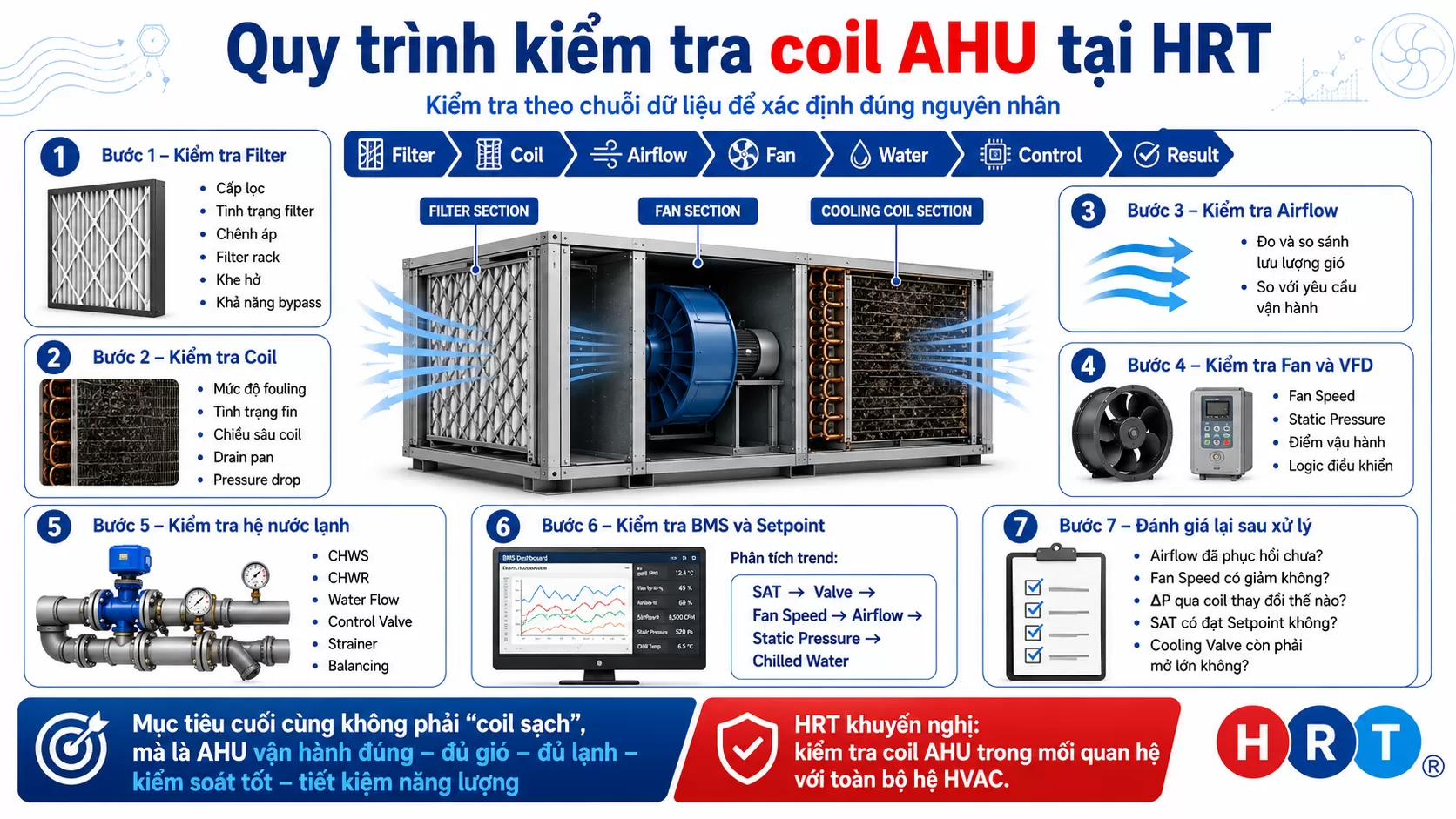

Quy trình kiểm tra coil AHU tại HRT

HRT tiếp cận coil AHU trong mối quan hệ với toàn bộ hệ HVAC, thay vì chỉ mở AHU và đánh giá bằng mắt.

Quy trình có thể triển khai theo chuỗi:

Filter → Coil → Airflow → Fan → Water → Control → Result

Bước 1 – Kiểm tra Filter

Đánh giá:

• Cấp lọc.

• Tình trạng filter.

• Chênh áp.

• Filter rack.

• Khe hở.

• Khả năng bypass.

Bước 2 – Kiểm tra Coil

Đánh giá:

• Mức độ fouling.

• Tình trạng fin.

• Chiều sâu coil.

• Drain pan.

• Pressure drop.

Bước 3 – Kiểm tra Airflow

Đo và so sánh lưu lượng gió với yêu cầu vận hành.

Bước 4 – Kiểm tra Fan và VFD

Đánh giá:

• Fan Speed.

• Static Pressure.

• Điểm vận hành.

• Logic điều khiển.

Bước 5 – Kiểm tra hệ nước lạnh

Kiểm tra:

• CHWS.

• CHWR.

• Water Flow.

• Control Valve.

• Strainer.

• Balancing.

Bước 6 – Kiểm tra BMS và Setpoint

Phân tích trend:

SAT → Valve → Fan Speed → Airflow → Static Pressure → Chilled Water

Bước 7 – Đánh giá lại sau xử lý

Sau bảo trì hoặc vệ sinh, cần đo lại để xác nhận:

• Airflow đã phục hồi chưa?

• Fan Speed có giảm không?

• ΔP qua coil thay đổi thế nào?

• SAT có đạt Setpoint không?

• Cooling Valve còn phải mở lớn không?

Mục tiêu cuối cùng không phải “coil sạch”, mà là AHU vận hành đúng – đủ gió – đủ lạnh – kiểm soát tốt – tiết kiệm năng lượng.

---

Coil AHU và định hướng HVAC XANH

Một hệ HVAC XANH không chỉ nằm ở việc lựa chọn thiết bị hiệu suất cao.

Hệ thống phải được duy trì ở trạng thái vận hành phù hợp trong suốt vòng đời công trình.

Kiểm soát tình trạng coil AHU giúp:

• Duy trì airflow.

• Hạn chế resistance không cần thiết.

• Duy trì khả năng trao đổi nhiệt.

• Hỗ trợ kiểm soát năng lượng quạt.

• Hỗ trợ hiệu quả vận hành Chiller.

• Nâng cao chất lượng công tác bảo trì.

• Kéo dài tuổi thọ hệ thống.

Đây cũng là cách HRT tiếp cận mục tiêu HVAC XANH chuẩn ESG: không chỉ thay thiết bị mới mà ưu tiên đo lường, bảo trì, cải tạo và tối ưu hệ thống hiện hữu.

---

Kết luận

Coil AHU bị bẩn có thể gây ra hai ảnh hưởng quan trọng:

Tăng trở lực dòng khí + Giảm hiệu quả trao đổi nhiệt.

Khi resistance tăng, airflow có thể giảm hoặc fan VFD phải tăng tốc để bù. Khi bề mặt trao đổi nhiệt bị phủ bởi bụi và cặn, Supply Air Temperature có thể khó đạt và hệ thống phải vận hành nhiều hơn.

Tuy nhiên, không nên coi coil bẩn là nguyên nhân duy nhất khi AHU thiếu gió hoặc làm lạnh kém.

Cần kiểm tra đồng bộ:

Filter → Coil → Fan/VFD → Airflow → Water Flow → Control Valve → Sensor → BMS.

Với kinh nghiệm trong lĩnh vực điều hòa – thông gió, HRT cung cấp giải pháp khảo sát, bảo trì, bảo dưỡng, cải tạo và tối ưu hệ thống AHU, FCU, Chiller, VRV/VRF và hệ thống điều khiển HVAC, hướng tới vận hành ổn định, tiết kiệm năng lượng và bền vững.

HRT – HVAC XANH chuẩn ESG
Hơi Thở Xanh Cho Mọi Công Trình

---



---
