1. Setpoint HVAC là gì?

Setpoint là giá trị mục tiêu được controller sử dụng để so sánh với dữ liệu thực tế từ cảm biến.

Nguyên lý cơ bản:

Setpoint → Sensor → Controller → Thiết bị → Giá trị thực tế

Ví dụ:

• Nhiệt độ phòng thực tế: 27°C.

• Cooling Setpoint: 24°C.

Controller nhận thấy nhiệt độ chưa đạt yêu cầu và có thể tăng lưu lượng gió, mở van nước lạnh hoặc tăng công suất thiết bị.

Vì vậy, setpoint không chỉ là con số trên thermostat mà ảnh hưởng trực tiếp đến cách toàn bộ hệ HVAC vận hành.

2. Những Setpoint quan trọng trong HVAC

Một số setpoint thường gặp gồm:

• Zone Temperature Setpoint.

• Supply Air Temperature Setpoint.

• Static Pressure Setpoint.

• Chilled Water Temperature Setpoint.

• Differential Pressure Setpoint.

• CO₂ Setpoint.

• Humidity Setpoint.

Các thông số này có quan hệ với nhau và không nên được điều chỉnh riêng lẻ.

3. Zone Temperature Setpoint

Đây là nhiệt độ mục tiêu tại khu vực sử dụng.

Sai lầm phổ biến là đặt nhiệt độ quá thấp với suy nghĩ:

“Cài càng thấp thì phòng càng lạnh nhanh.”

Thực tế, tốc độ làm lạnh còn phụ thuộc:

• Công suất thiết bị.

• Tải nhiệt.

• Lưu lượng gió.

• Lưu lượng nước lạnh.

• Logic điều khiển.

Nếu setpoint thấp hơn nhu cầu thực tế, hệ thống có thể phải duy trì cooling demand lâu hơn và làm tăng điện năng tiêu thụ.

4. Static Pressure Setpoint

Trong hệ AHU sử dụng VFD và VAV Box, quạt thường được điều khiển theo áp suất tĩnh.

Nguyên lý:

Pressure Sensor → Controller → VFD → Fan

Nếu Static Pressure Setpoint đặt quá cao:

• Quạt phải chạy nhanh.

• Áp suất ống gió tăng.

• Các VAV Box phải đóng bớt damper.

• Năng lượng quạt bị lãng phí.

Có thể hiểu đơn giản:

Quạt tạo áp suất dư rồi damper lại phải tiết lưu phần áp suất đó.

Trong hệ phù hợp, có thể áp dụng Static Pressure Reset để setpoint thay đổi theo tải thực tế.

5. Chilled Water Temperature Setpoint

Trong hệ Water Chiller, Chilled Water Supply Temperature Setpoint quyết định nhiệt độ nước lạnh cấp đến AHU và FCU.

Nước lạnh thấp hơn có thể tăng khả năng xử lý tải nhưng đồng thời khiến Chiller phải làm việc ở điều kiện khắt khe hơn.

Do đó:

Không phải nước lạnh càng thấp càng tốt.

Khi tải công trình giảm, có thể xem xét chiến lược Chilled Water Temperature Reset, nhưng phải bảo đảm:

• Coil vẫn đủ công suất.

• Nhiệt độ phòng đạt yêu cầu.

• Khả năng khử ẩm không bị ảnh hưởng.

6. Differential Pressure Setpoint của bơm

Trong hệ nước lạnh biến lưu lượng:

DP Sensor → Controller → VFD → Pump

Nếu Differential Pressure Setpoint quá cao:

• Bơm phải chạy tốc độ lớn.

• Áp suất đường ống tăng.

• Van AHU/FCU phải tiết lưu.

• Điện năng bơm chưa được tối ưu.

Về bản chất, hiện tượng này tương tự Static Pressure Setpoint của quạt.

7. CO₂ Setpoint và gió tươi

Trong hệ Demand-Controlled Ventilation – DCV, cảm biến CO₂ có thể được sử dụng để điều chỉnh lượng gió tươi theo mật độ người.

Chuỗi điều khiển thường là:

CO₂ Sensor → BMS → Damper/VAV/Fan → Outdoor Airflow

Nếu logic hoặc setpoint không phù hợp, lượng gió ngoài trời có thể cao hơn nhu cầu, làm tăng tải xử lý nhiệt và ẩm cho AHU.

Tuy nhiên, cũng không được giảm gió tươi tùy tiện chỉ để tiết kiệm điện.

8. Deadband trong HVAC

Deadband là vùng giữa Heating Setpoint và Cooling Setpoint mà hệ thống không cần liên tục tăng thêm heating hoặc cooling.

Nếu hai setpoint đặt quá gần nhau, hệ thống có thể xuất hiện tình trạng:

Simultaneous Heating and Cooling

Ví dụ:

AHU tạo gió quá lạnh nhưng các zone tải thấp lại phải dùng reheat để làm ấm trở lại.

Khi đó hệ thống vừa tốn năng lượng làm lạnh, vừa tốn năng lượng gia nhiệt.

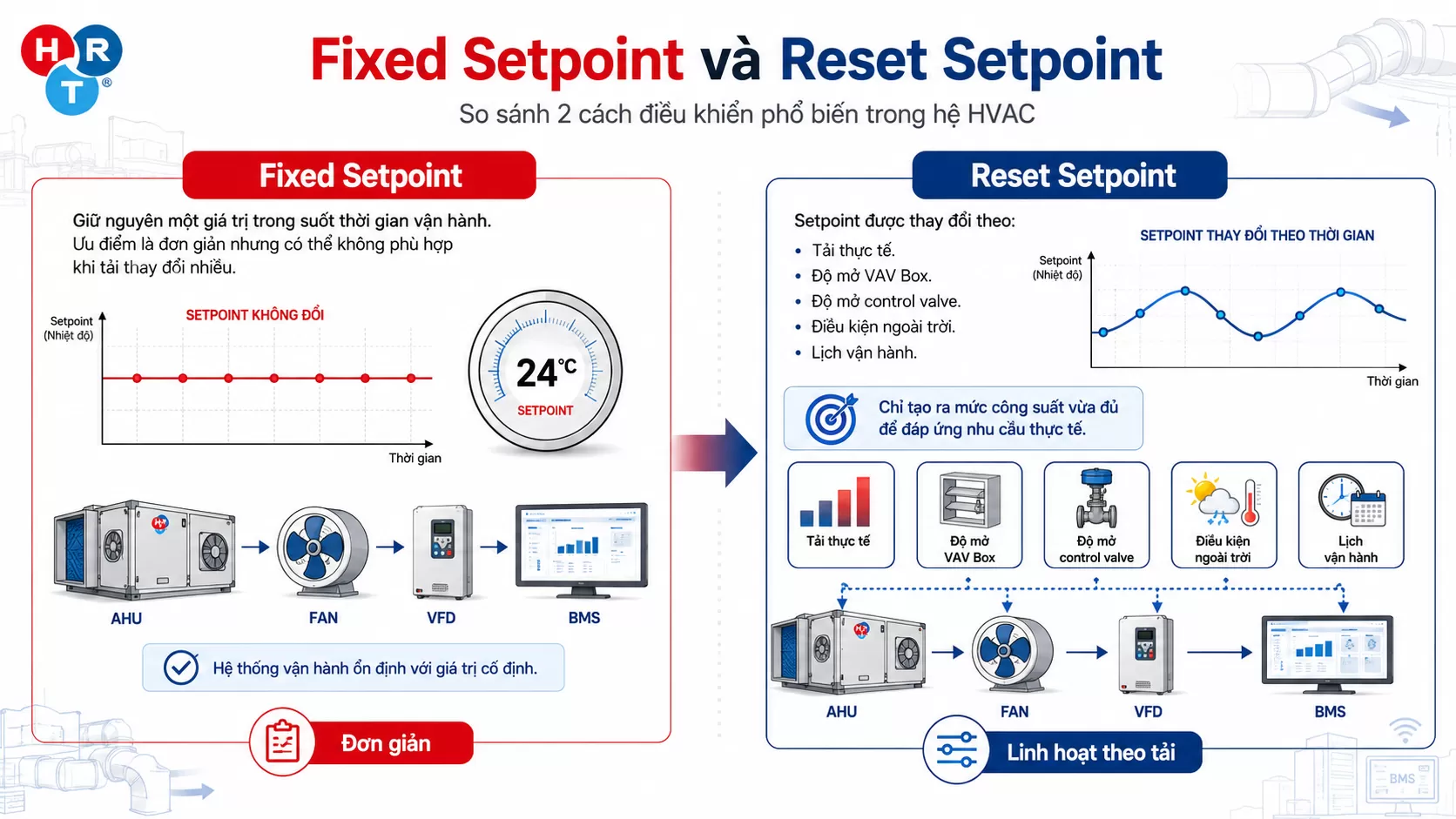

9. Fixed Setpoint và Reset Setpoint

Fixed Setpoint

Giữ nguyên một giá trị trong suốt thời gian vận hành.

Ưu điểm là đơn giản nhưng có thể không phù hợp khi tải thay đổi nhiều.

Reset Setpoint

Setpoint được thay đổi theo:

• Tải thực tế.

• Độ mở VAV Box.

• Độ mở control valve.

• Điều kiện ngoài trời.

• Lịch vận hành.

Mục tiêu là:

Chỉ tạo ra mức công suất vừa đủ để đáp ứng nhu cầu thực tế.

10. Những lỗi Setpoint thường gây tốn điện

Một số lỗi phổ biến gồm:

• Nhiệt độ phòng đặt quá thấp.

• Static Pressure Setpoint quá cao.

• Differential Pressure Setpoint quá cao.

• Supply Air Temperature quá thấp.

• Chilled Water Setpoint luôn đặt thấp.

• Heating và Cooling Setpoint quá gần nhau.

• Setpoint không thay đổi theo lịch sử dụng.

• Operator Override nhưng quên trả lại.

• Sensor sai lệch.

11. Vì sao Sensor sai khiến Setpoint đúng vẫn vận hành sai?

Controller chỉ biết giá trị mà cảm biến gửi về.

Ví dụ:

• Nhiệt độ thực tế: 24°C.

• Sensor báo: 26°C.

• Setpoint: 24°C.

Controller sẽ tiếp tục yêu cầu làm lạnh dù phòng thực tế đã đạt nhiệt độ.

Do đó, khi kiểm tra setpoint cần xem đồng thời:

Setpoint + Actual Value + Sensor + Control Output

12. BMS có tự tối ưu Setpoint không?

Không.

BMS chỉ thực hiện logic đã được thiết lập.

Nếu kỹ sư đặt Static Pressure Setpoint quá cao, BMS vẫn cố duy trì giá trị đó.

BMS chỉ hỗ trợ tối ưu năng lượng khi:

• Sensor chính xác.

• Sequence điều khiển đúng.

• Setpoint phù hợp.

• Có chiến lược Reset hợp lý.

• Dữ liệu vận hành được theo dõi.

13. Khi nào nên kiểm tra lại Setpoint HVAC?

Nên rà soát khi xuất hiện:

• Điện HVAC tăng bất thường.

• Quạt VFD thường xuyên chạy tốc độ cao.

• Bơm chạy nhanh dù tải thấp.

• Nhiều VAV Box đóng nhưng áp suất vẫn cao.

• Phòng quá lạnh hoặc không đạt nhiệt độ.

• Reheat hoạt động nhiều.

• Chiller chạy tải cao trong thời điểm phụ tải thấp.

• Công năng hoặc mật độ người thay đổi.

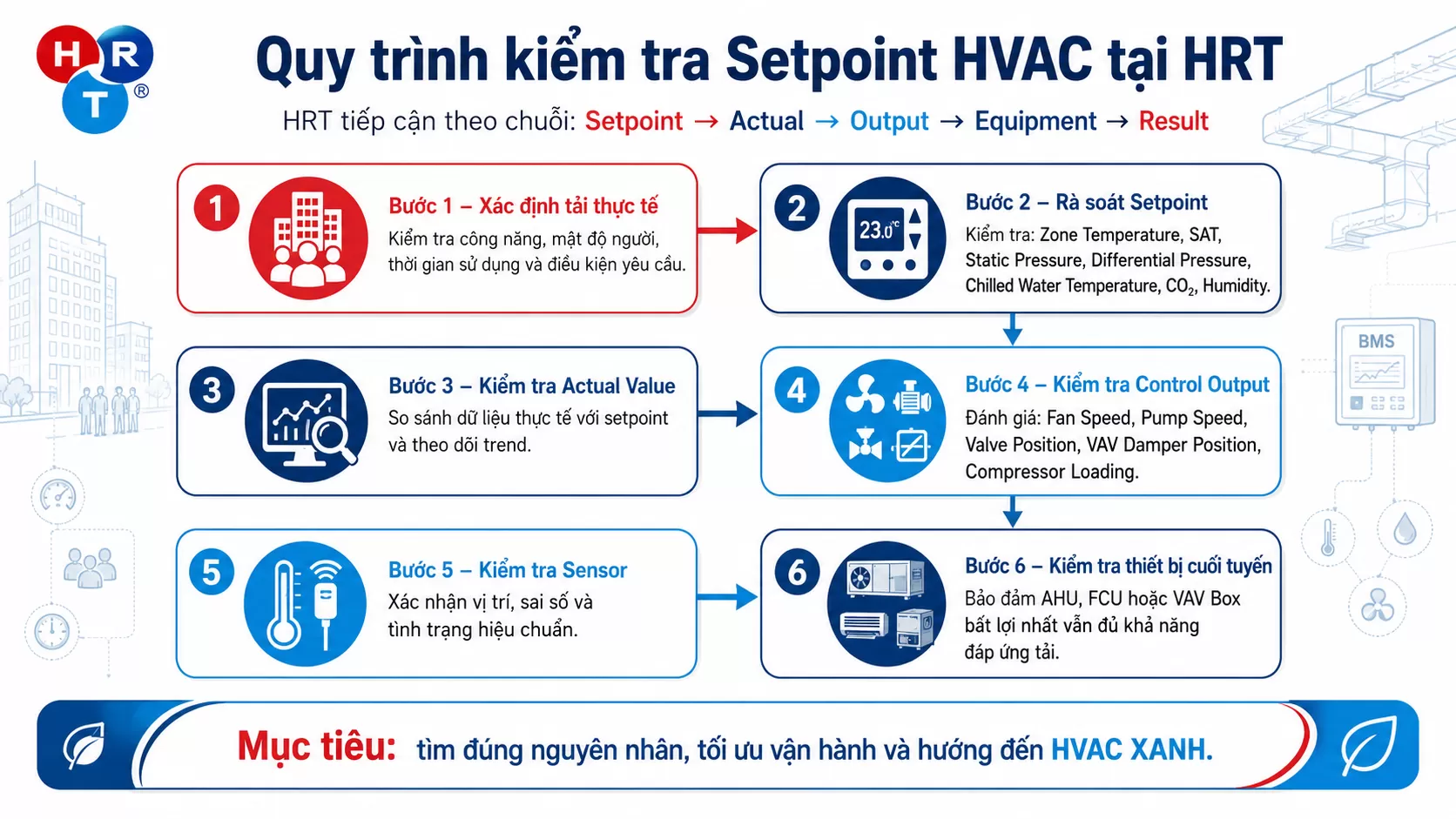

14. Quy trình kiểm tra Setpoint HVAC tại HRT

HRT tiếp cận theo chuỗi:

Setpoint → Actual → Output → Equipment → Result

Bước 1 – Xác định tải thực tế

Kiểm tra công năng, mật độ người, thời gian sử dụng và điều kiện yêu cầu.

Bước 2 – Rà soát Setpoint

Kiểm tra:

• Zone Temperature.

• SAT.

• Static Pressure.

• Differential Pressure.

• Chilled Water Temperature.

• CO₂.

• Humidity.

Bước 3 – Kiểm tra Actual Value

So sánh dữ liệu thực tế với setpoint và theo dõi trend.

Bước 4 – Kiểm tra Control Output

Đánh giá:

• Fan Speed.

• Pump Speed.

• Valve Position.

• VAV Damper Position.

• Compressor Loading.

Bước 5 – Kiểm tra Sensor

Xác nhận vị trí, sai số và tình trạng hiệu chuẩn.

Bước 6 – Kiểm tra thiết bị cuối tuyến

Bảo đảm AHU, FCU hoặc VAV Box bất lợi nhất vẫn đủ khả năng đáp ứng tải.

15. Có nên tự giảm Setpoint để tiết kiệm điện?

Không nên điều chỉnh tùy tiện.

Ví dụ:

• Giảm Static Pressure quá thấp có thể khiến cuối tuyến thiếu gió.

• Giảm ΔP quá thấp có thể khiến coil thiếu nước.

• Nâng nhiệt độ nước lạnh quá cao có thể làm coil thiếu công suất.

• Thay đổi CO₂ Setpoint không phù hợp có thể ảnh hưởng IAQ.

Tối ưu setpoint phải cân bằng giữa:

Năng lượng – Tiện nghi – IAQ – Độ ẩm – Công suất – An toàn vận hành

16. Setpoint và HVAC XANH

HVAC XANH không chỉ là thay thiết bị mới.

Một hệ thống xanh cần vận hành thiết bị đúng theo nhu cầu thực tế.

Khi setpoint được tối ưu phù hợp, hệ thống có thể:

• Giảm tốc độ quạt khi tải thấp.

• Giảm tốc độ bơm.

• Hạn chế tiết lưu tại damper và valve.

• Giảm làm lạnh và gia nhiệt đồng thời.

• Tận dụng hiệu quả BMS và VFD.

• Giảm tiêu thụ năng lượng.

Đây là một phần quan trọng trong định hướng HVAC XANH chuẩn ESG.

17. Kết luận

Setpoint HVAC là một trong những yếu tố quan trọng quyết định hiệu quả vận hành của hệ thống điều hòa – thông gió.

Một công trình dù đã có Chiller hiệu suất cao, VFD và BMS vẫn có thể tốn điện nếu setpoint và sequence điều khiển chưa phù hợp.

Do đó, tối ưu HVAC cần đánh giá toàn bộ chuỗi:

Setpoint – Sensor – Controller – Output – Thiết bị – Tải thực tế.

HRT tiếp cận theo hướng Hiểu Đúng – Rõ Ràng – Tận Tâm, nhằm tìm đúng nguyên nhân gây lãng phí và hướng hệ thống đến HVAC XANH – tiết kiệm năng lượng – bền vững chuẩn ESG.

HRT - hơi thở xanh cho mọi công trình
