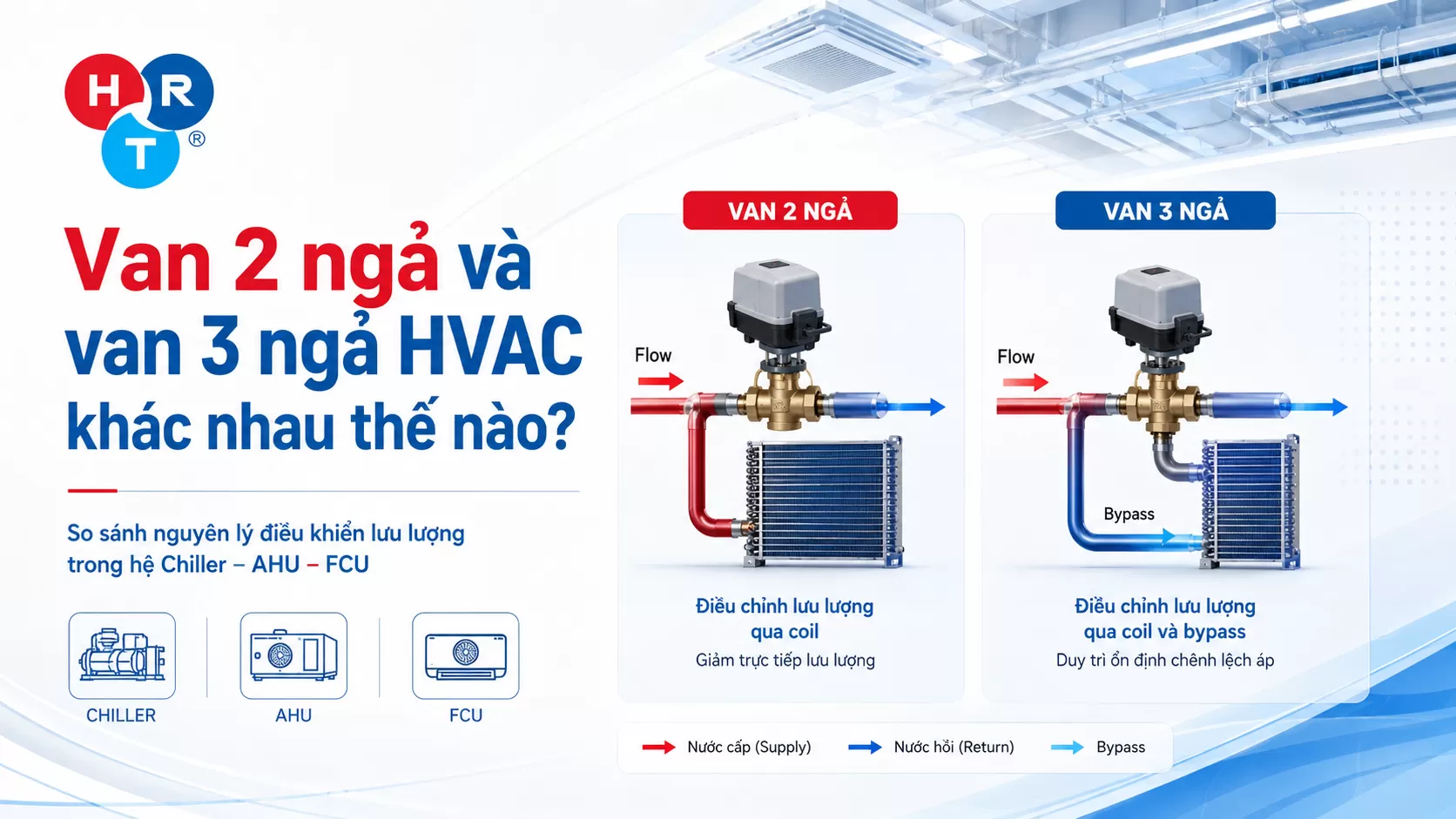

Van 2 ngả và van 3 ngả HVAC khác nhau thế nào?

Trong hệ thống HVAC sử dụng nước lạnh hoặc nước nóng, van 2 ngả và van 3 ngả HVAC đều dùng để kiểm soát lưu lượng nước qua AHU, FCU hoặc coil trao đổi nhiệt.

Điểm khác biệt quan trọng không chỉ nằm ở số cửa van mà ở cách dòng nước thay đổi khi tải giảm.

• Van 2 ngả: giảm trực tiếp lưu lượng qua coil.
• Van 3 ngả: có thể chuyển một phần lưu lượng sang đường bypass.

Sự khác nhau này ảnh hưởng đến:

• Tổng lưu lượng hệ thống.
• Chênh áp đường ống.
• Công suất bơm.
• Nhiệt độ nước hồi.
• Chênh nhiệt ΔT.
• Khả năng tiết kiệm năng lượng.

Van 2 ngả HVAC là gì?

Van 2 ngả có một cửa vào và một cửa ra, dùng để điều chỉnh trực tiếp lưu lượng nước qua thiết bị.

Khi tải tăng:

Van mở → Lưu lượng tăng → Công suất coil tăng

Khi tải giảm:

Van đóng bớt → Lưu lượng giảm → Công suất coil giảm

Van 2 ngả thường được sử dụng trong hệ Variable Flow – biến lưu lượng, kết hợp với:

• Bơm VFD.
• Cảm biến chênh áp.
• BMS.
• Giải pháp đảm bảo minimum flow cho Chiller.

Van 3 ngả HVAC là gì?

Van 3 ngả có ba cửa dòng chảy và thường có hai dạng:

Van Mixing

Trộn hai dòng nước thành một dòng:

A + B → AB

Van Diverting

Chia một dòng nước thành hai hướng:

AB → A + B

Trong hệ AHU hoặc FCU, một nhánh có thể đi qua coil và nhánh còn lại đi qua bypass.

Khi tải giảm:

Lưu lượng qua coil giảm → Lưu lượng bypass tăng

Do đó, van 3 ngả thường gặp trong các hệ Constant Flow – lưu lượng tương đối ổn định.

So sánh van 2 ngả và van 3 ngả HVAC

Khác biệt lớn nhất giữa van 2 ngả và van 3 ngả

Với van 2 ngả

Khi tải giảm:

Van đóng → Flow giảm → Bơm VFD có thể giảm tốc

Nhờ đó, hệ thống có thể giảm điện năng tiêu thụ của bơm.

Với van 3 ngả

Khi tải giảm:

Flow qua coil giảm → Flow chuyển qua bypass

Bơm vẫn có thể phải tuần hoàn một lượng nước tương đối lớn.

Đây là khác biệt quan trọng nhất khi đánh giá hai loại van trong hệ thống Chiller.

Van 2 ngả phù hợp với hệ Variable Flow thế nào?

Trong hệ variable flow, khi nhiều AHU hoặc FCU giảm tải:

Van đóng bớt → Tổng lưu lượng giảm → Bơm giảm tốc

Để hệ vận hành ổn định cần phối hợp:

Van 2 ngả → ΔP → Bơm VFD → Minimum Flow → Chiller

Nếu van đóng nhưng bơm vẫn chạy tốc độ cao, chênh áp có thể tăng, gây:

• Van hunting.
• Tiếng ồn.
• Lưu lượng vượt thiết kế.
• Lãng phí điện bơm.

Van 3 ngả phù hợp hệ Constant Flow thế nào?

Trong hệ constant flow, van 3 ngả có thể phân phối nước giữa:

• Coil.
• Đường bypass.

Khi tải AHU giảm, nước qua coil giảm nhưng lưu lượng bypass tăng.

Nhờ đó, lưu lượng trên một phần hệ thống được duy trì tương đối ổn định.

Tuy nhiên, không nên hiểu rằng:

Constant Flow luôn phải dùng van 3 ngả

Việc lựa chọn vẫn phải dựa trên sơ đồ thủy lực thực tế.

Van 3 ngả có gây Low Delta T không?

Van 3 ngả có thể góp phần gây Low Delta T nếu nước lạnh đi qua bypass rồi quay về đường hồi mà chưa hấp thụ đủ nhiệt.

Trong hệ Chiller:

ΔT = Nhiệt độ nước hồi – Nhiệt độ nước cấp

Nếu nước bypass làm nhiệt độ nước hồi giảm, ΔT cũng giảm.

Tuy nhiên, Low Delta T còn có thể do:

• Lưu lượng coil quá lớn.
• Van bị rò.
• Coil bẩn.
• Airflow thấp.
• Tải thực tế thấp.
• Hệ thống mất cân bằng.

Do đó cần kiểm tra toàn hệ trước khi kết luận.

Valve Authority và Kvs/Cv có quan trọng không?

Có.

Không nên chọn control valve đơn giản theo đường kính ống.

Cần kiểm tra:

Design Flow + ΔP + Kvs/Cv + Valve Authority

Nếu van quá lớn:

• Khó modulation.
• Dễ hunting.
• Khoảng điều khiển hữu ích nhỏ.

Nếu van quá nhỏ:

• Tổn thất áp suất lớn.
• Không đủ lưu lượng thiết kế.

PICV khác van 2 ngả thông thường thế nào?

PICV – Pressure Independent Control Valve là loại van giúp duy trì hoặc giới hạn lưu lượng ổn định hơn khi chênh áp hệ thống thay đổi trong phạm vi thiết kế.

PICV thường phù hợp với:

• AHU.
• FCU.
• Hệ variable flow.
• Hệ nhiều nhánh.
• Công trình yêu cầu cân bằng thủy lực tốt.

Tuy nhiên PICV không thể khắc phục các lỗi như bơm thiếu áp, strainer tắc, coil bẩn hoặc BMS điều khiển sai.

Có nên thay van 3 ngả bằng van 2 ngả?

Có thể, nhưng không nên thay trực tiếp khi chưa đánh giá toàn hệ.

Khi chuyển sang van 2 ngả cần kiểm tra:

• Bơm có VFD hay không.
• Chênh áp hệ thống.
• Minimum Flow của Chiller.
• Kvs/Cv của van.
• Đường bypass.
• Logic BMS.

Vì vậy:

Thay van 3 ngả bằng van 2 ngả là thay đổi chiến lược thủy lực, không chỉ là thay một thiết bị.

Khi nào nên dùng van 2 ngả?

Van 2 ngả thường phù hợp khi:

• Hệ variable flow.
• Bơm sử dụng VFD.
• AHU/FCU cần điều chỉnh lưu lượng theo tải.
• Có kiểm soát chênh áp.
• Có giải pháp đảm bảo minimum flow.

Khi nào nên dùng van 3 ngả?

Van 3 ngả phù hợp khi:

• Hệ cần duy trì lưu lượng.
• Có yêu cầu bypass.
• Cần mixing.
• Cần diverting.
• Hệ existing được thiết kế theo constant flow.

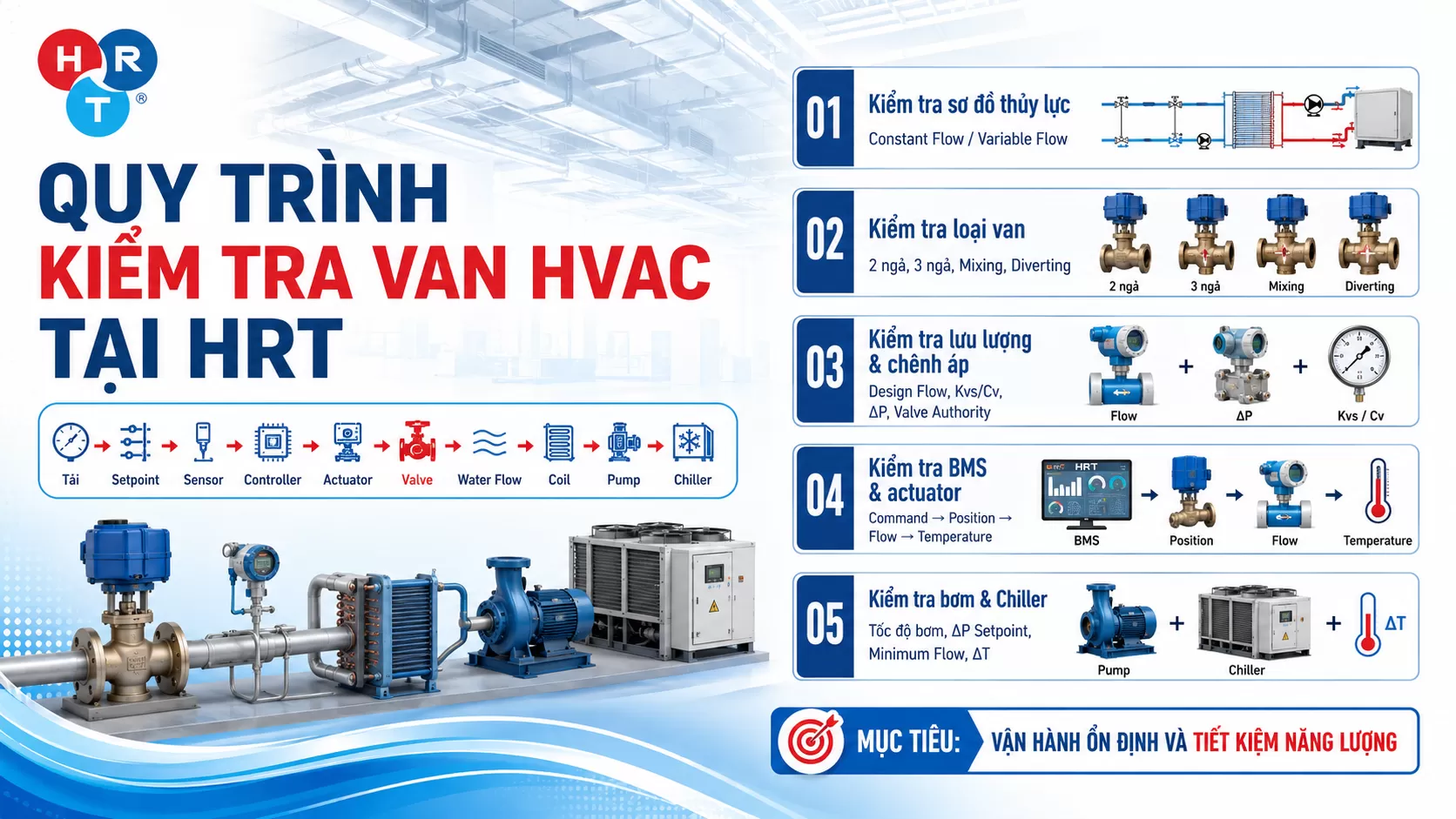

Quy trình kiểm tra van HVAC tại HRT

HRT kiểm tra control valve theo chuỗi:

Tải → Setpoint → Sensor → Controller → Actuator → Valve → Water Flow → Coil → Pump → Chiller

Bước 1 – Kiểm tra sơ đồ thủy lực

Xác định hệ constant flow hay variable flow.

Bước 2 – Kiểm tra loại van

Xác định:

• Van 2 ngả hay 3 ngả.
• Mixing hay diverting.
• Hướng dòng.
• Modulating hay On/Off.

Bước 3 – Kiểm tra lưu lượng và chênh áp

Đối chiếu:

• Design Flow.
• Kvs/Cv.
• ΔP van.
• ΔP coil.
• Valve Authority.

Bước 4 – Kiểm tra BMS và actuator

Theo dõi:

Command → Position → Flow → Temperature

Bước 5 – Kiểm tra bơm và Chiller

Đánh giá:

• Tốc độ bơm.
• ΔP Setpoint.
• Minimum Flow.
• Nhiệt độ nước cấp/hồi.
• ΔT nước lạnh.

Mục tiêu không phải chỉ để van hoạt động đúng mà để toàn bộ hệ HVAC vận hành ổn định và tiết kiệm năng lượng.

Van 2 ngả hay van 3 ngả tốt hơn cho HVAC Xanh?

Không có loại van nào tốt nhất cho mọi hệ thống.

Trong nhiều hệ Chiller hiện đại, giải pháp:

Van 2 ngả/PICV + Bơm VFD + BMS + Điều khiển ΔP

có tiềm năng tiết kiệm năng lượng tốt.

Tuy nhiên hiệu quả chỉ đạt được khi toàn hệ được thiết kế và commissioning đúng.

HVAC Xanh cần tối ưu theo chuỗi:

Đúng tải → Đúng lưu lượng → Đúng chênh áp → Đúng tốc độ bơm → Đúng năng lượng

Kết luận

Van 2 ngả và van 3 ngả HVAC khác nhau quan trọng nhất ở cách điều khiển dòng nước.

Van 2 ngả:

Đóng van → Lưu lượng giảm

Van 3 ngả:

Giảm flow qua coil → Chuyển flow sang hướng khác hoặc bypass

Van 2 ngả thường phù hợp với variable flow, còn van 3 ngả thường gặp trong constant flow hoặc các ứng dụng mixing/diverting.

Lựa chọn đúng cần xem toàn bộ:

Chiller – Bơm – Đường ống – Van – Coil – AHU/FCU – BMS
