AHU bị đọng sương là gì?
Đọng sương trên AHU là hiện tượng surface condensation – hơi nước trong không khí ngưng tụ trực tiếp trên bề mặt lạnh của thiết bị.
Các vị trí thường dễ xuất hiện gồm:
- Panel AHU.
- Khung nhôm hoặc khung thép.
- Cửa thăm.
- Góc ghép panel.
- Khóa cửa.
- Bản lề.
- Vị trí xuyên ống.
- Lỗ đi dây.
- Các chi tiết kim loại xuyên qua lớp insulation.
Đọng sương thường xuất hiện trước tại những vị trí có khả năng cách nhiệt kém hoặc tồn tại thermal bridge – cầu nhiệt.
Điểm cần lưu ý:
AHU vẫn có thể xử lý nhiệt độ gió đúng nhưng vỏ máy vẫn đọng sương.
Nguyên nhân lúc này nằm ở quan hệ giữa:
Surface Temperature ↔ Dew Point ↔ Insulation ↔ Humidity
chứ không chỉ nằm ở công suất lạnh của AHU.
Điểm sương HVAC là gì?
Điểm sương – Dew Point là nhiệt độ mà tại đó không khí đạt trạng thái bão hòa hơi nước khi được làm lạnh ở áp suất không đổi.
ASHRAE mô tả dew point là nhiệt độ không khí cần được làm lạnh đến để hơi nước bắt đầu ngưng tụ.
Ví dụ:
Không khí phòng máy đang nóng và ẩm.
Một bề mặt kim loại trên AHU có nhiệt độ thấp hơn đáng kể.
Khi:
T bề mặt < T dew point
→ hơi nước tiếp xúc với bề mặt sẽ ngưng tụ.
Do đó, chỉ đo nhiệt độ phòng là chưa đủ.
Khi kiểm tra AHU bị đọng sương nên đo đồng thời:
- Nhiệt độ không khí.
- Độ ẩm tương đối – RH.
- Nhiệt độ điểm sương.
- Nhiệt độ bề mặt AHU.
Hai phòng máy có cùng nhiệt độ nhưng độ ẩm khác nhau sẽ có nguy cơ condensation khác nhau. Độ ẩm càng cao thì điểm sương thường càng cao, làm bề mặt AHU dễ xuống dưới điểm sương hơn.
Phân biệt đọng sương vỏ AHU và nước ngưng Cooling Coil
Đây là bước cực kỳ quan trọng khi chẩn đoán.
Đọng sương trên vỏ AHU
Nước hình thành trực tiếp trên:
- Panel.
- Frame.
- Door.
- Junction.
- Chi tiết kim loại.
Nguyên nhân cần xem xét:
Dew Point → Surface Temperature → Insulation → Thermal Bridge → Air Leakage
Nước ngưng tại Cooling Coil
Cooling coil làm lạnh không khí.
Khi nhiệt độ bề mặt coil thấp hơn điểm sương của dòng không khí đi qua, hơi ẩm ngưng tụ trên coil. Đây là một phần bình thường của quá trình làm lạnh và khử ẩm.
Nước phải được:
Cooling Coil → Drain Pan → P-trap → Drain Line → Điểm xả
Nếu một mắt xích gặp sự cố, nước có thể tràn ra ngoài AHU.
Trane xác nhận drain pan hoặc condensate line bị tắc, nứt hay hư hỏng có thể gây tràn nước tại air handler.
Nguyên tắc chẩn đoán
Nước sinh trên mặt ngoài → kiểm tra condensation
Nước chảy từ trong máy → kiểm tra condensate system
Không nên nhìn một vũng nước dưới chân AHU rồi lập tức kết luận vỏ máy bị đọng sương.

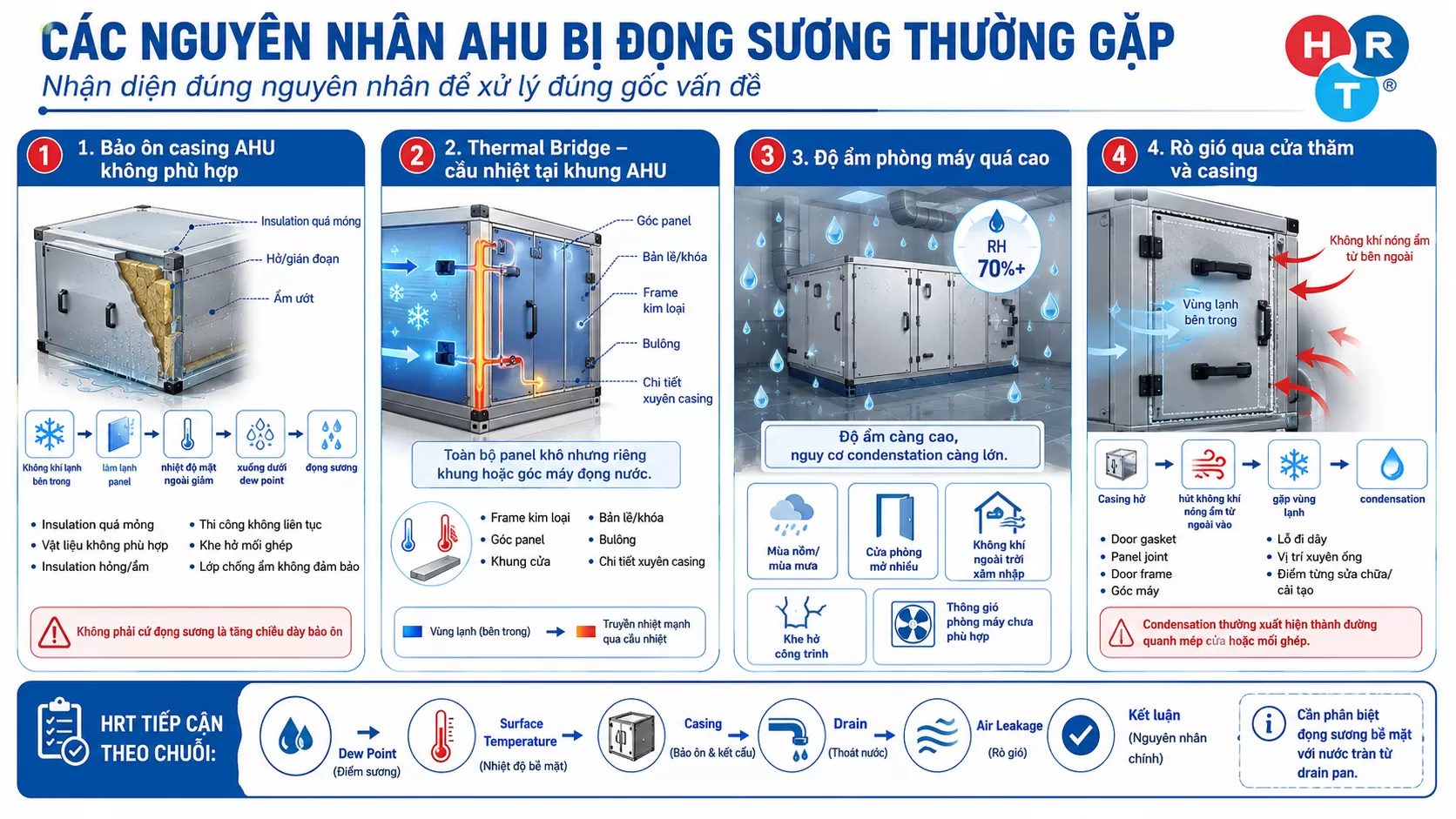

Các nguyên nhân AHU bị đọng sương thường gặp
1. Bảo ôn casing AHU không phù hợp
Lớp insulation của casing giúp hạn chế truyền nhiệt từ không khí lạnh bên trong AHU ra bề mặt ngoài.
Nếu khả năng cách nhiệt không đủ:
Không khí lạnh bên trong → làm lạnh panel → nhiệt độ mặt ngoài giảm → xuống dưới dew point → đọng sương
Các vấn đề thường gặp:
- Insulation quá mỏng so với điều kiện vận hành.
- Vật liệu cách nhiệt không phù hợp.
- Lớp insulation bị hỏng.
- Insulation bị ẩm.
- Thi công không liên tục.
- Có khe hở tại mối ghép.
- Lớp chống ẩm không đảm bảo.
Tuy nhiên:
Không phải cứ AHU đọng sương là tăng chiều dày bảo ôn.
Nếu nguyên nhân là thermal bridge hoặc nước tràn từ drain pan, bổ sung insulation sai vị trí sẽ không xử lý được gốc vấn đề.
2. Thermal Bridge – cầu nhiệt tại khung AHU
Thermal bridge là đường truyền nhiệt mạnh hơn qua một chi tiết có khả năng dẫn nhiệt cao.
Trên AHU, vị trí cần chú ý gồm:
- Frame kim loại.
- Góc panel.
- Khung cửa.
- Bản lề.
- Khóa.
- Bulông.
- Chi tiết xuyên casing.
- Vị trí ống hoặc dây xuyên vỏ.
Ví dụ:
Panel được cách nhiệt tốt nhưng một thanh kim loại nối từ vùng lạnh bên trong ra bề mặt ngoài.
Thanh kim loại này có thể truyền nhiệt mạnh hơn lớp insulation.
Kết quả:
Toàn bộ panel khô nhưng riêng khung hoặc góc máy đọng nước.
Đây là dấu hiệu rất điển hình cần kiểm tra thermal bridge thay vì chỉ tăng bảo ôn toàn bộ AHU.
3. Độ ẩm phòng máy quá cao
Độ ẩm càng cao thì nguy cơ condensation càng lớn.
Điều này giải thích vì sao một AHU:
- Mùa khô vận hành bình thường.
- Mùa nồm hoặc mùa mưa lại đọng sương.
- Ban ngày có thể đọng nước nhưng ban đêm không.
- Chỉ bị khi cửa phòng máy mở nhiều.
Nguồn hơi ẩm có thể đến từ:
- Không khí ngoài trời.
- Cửa phòng máy thường xuyên mở.
- Khe hở công trình.
- Gió tươi hoặc gió ngoài xâm nhập.
- Phòng máy thông gió chưa phù hợp.
Điều kiện môi trường xung quanh AHU vì vậy phải được đánh giá cùng thiết bị, không thể chỉ kiểm tra riêng casing.
4. Rò gió qua cửa thăm và casing
Các section của AHU có thể vận hành ở áp suất âm hoặc dương.
Tại khu vực áp suất âm:
Casing hở → hút không khí nóng ẩm từ ngoài vào → gặp vùng lạnh → condensation
Các vị trí cần kiểm tra:
- Door gasket.
- Panel joint.
- Door frame.
- Góc máy.
- Lỗ đi dây.
- Vị trí xuyên ống.
- Những điểm từng sửa chữa hoặc cải tạo.
Một dấu hiệu đáng chú ý:
Condensation chỉ xuất hiện thành đường quanh mép cửa hoặc mối ghép
thay vì đồng đều trên toàn panel.
Khi đó cần ưu tiên kiểm tra gioăng và độ kín casing.
Vì sao cửa thăm AHU thường đọng sương trước?
Cửa thăm có cấu tạo phức tạp hơn panel cố định.
Một cửa AHU thường gồm:
- Panel.
- Khung.
- Gioăng.
- Bản lề.
- Khóa.
- Các chi tiết liên kết.
Mỗi thành phần có thể tạo ra:
- Điểm truyền nhiệt.
- Khe rò khí.
- Gián đoạn insulation.
- Thermal bridge.
Do đó:
Đọng sương quanh cửa không đồng nghĩa toàn bộ casing AHU thiếu bảo ôn.
Nên đo nhiệt độ tại:
- Mặt cửa.
- Mép cửa.
- Khung cửa.
- Góc cửa.
- Panel bên cạnh.
Nếu chỉ mép cửa lạnh bất thường, cần tập trung kiểm tra cấu tạo cửa và gasket.
P-trap có thể khiến AHU chảy nước như thế nào?
P-trap thuộc hệ thống thoát nước ngưng của AHU.
Đặc biệt tại section áp suất âm, nếu trap thiết kế hoặc vận hành không đúng, áp suất trong AHU có thể ảnh hưởng đến khả năng thoát nước.
Khi nước không thoát tốt:
Drain Pan → Mực nước tăng → Tràn → Chảy ra casing → Bị nhầm thành đọng sương
Các hạng mục nên kiểm tra:
- P-trap.
- Water seal.
- Drain pan.
- Độ dốc đường drain.
- Tình trạng tắc nghẽn.
- Vị trí xả.
- Áp suất tại section đặt drain pan.
Không nên áp dụng một kích thước P-trap duy nhất cho mọi AHU mà bỏ qua áp suất vận hành của thiết bị.
Setpoint gió cấp quá thấp có gây AHU đọng sương không?
Có thể làm tăng nguy cơ, nhưng chưa chắc là nguyên nhân gốc.
Khi SAT – Supply Air Temperature giảm:
Không khí trong AHU lạnh hơn → Surface Temperature có thể giảm → khoảng cách tới Dew Point nhỏ hơn
Nếu đồng thời:
- Bảo ôn yếu.
- Có thermal bridge.
- Độ ẩm phòng máy cao.
thì condensation dễ xuất hiện hơn.
Tuy nhiên, không nên xử lý bằng cách đơn giản:
Tăng SAT Setpoint để vỏ máy hết nước
vì việc thay đổi SAT có thể ảnh hưởng đến:
- Cooling Capacity.
- Khử ẩm.
- Zone Temperature.
- Comfort.
- Năng lượng vận hành.
AHU được thiết kế đúng vẫn có thể vận hành với supply air thấp mà không đọng sương nếu casing và điều kiện môi trường phù hợp.
Filter hoặc Cooling Coil bẩn có gây AHU đọng sương không?
Không nên coi đây là nguyên nhân trực tiếp mặc định.
Filter hoặc coil bẩn có thể làm:
- Tăng resistance.
- Thay đổi airflow.
- Thay đổi static pressure.
- Thay đổi fan speed.
- Ảnh hưởng quá trình trao đổi nhiệt.
- Ảnh hưởng khả năng thoát nước ngưng.
Do đó chúng có thể gián tiếp làm thay đổi điều kiện vận hành.
Nhưng:
Coil bẩn ≠ chắc chắn gây đọng sương casing
Cần có dữ liệu về airflow, nhiệt độ, pressure và trạng thái nước ngưng trước khi kết luận.
AHU bị đọng sương ảnh hưởng gì?
Condensation kéo dài có thể làm khu vực quanh AHU thường xuyên bị ẩm.
Các vấn đề cần chú ý gồm:
- Ăn mòn bề mặt kim loại.
- Insulation bị ẩm.
- Giảm chất lượng vật liệu.
- Nước nhỏ xuống trần.
- Ảnh hưởng hoàn thiện kiến trúc.
- Tạo môi trường ẩm kéo dài.
- Tăng công việc bảo trì.
- Có thể che giấu một lỗi drain chưa được phát hiện.
Điều quan trọng là:
Đọng sương không chỉ là vấn đề thẩm mỹ mà là dấu hiệu của một điều kiện nhiệt – ẩm – casing – drainage cần được kiểm tra.

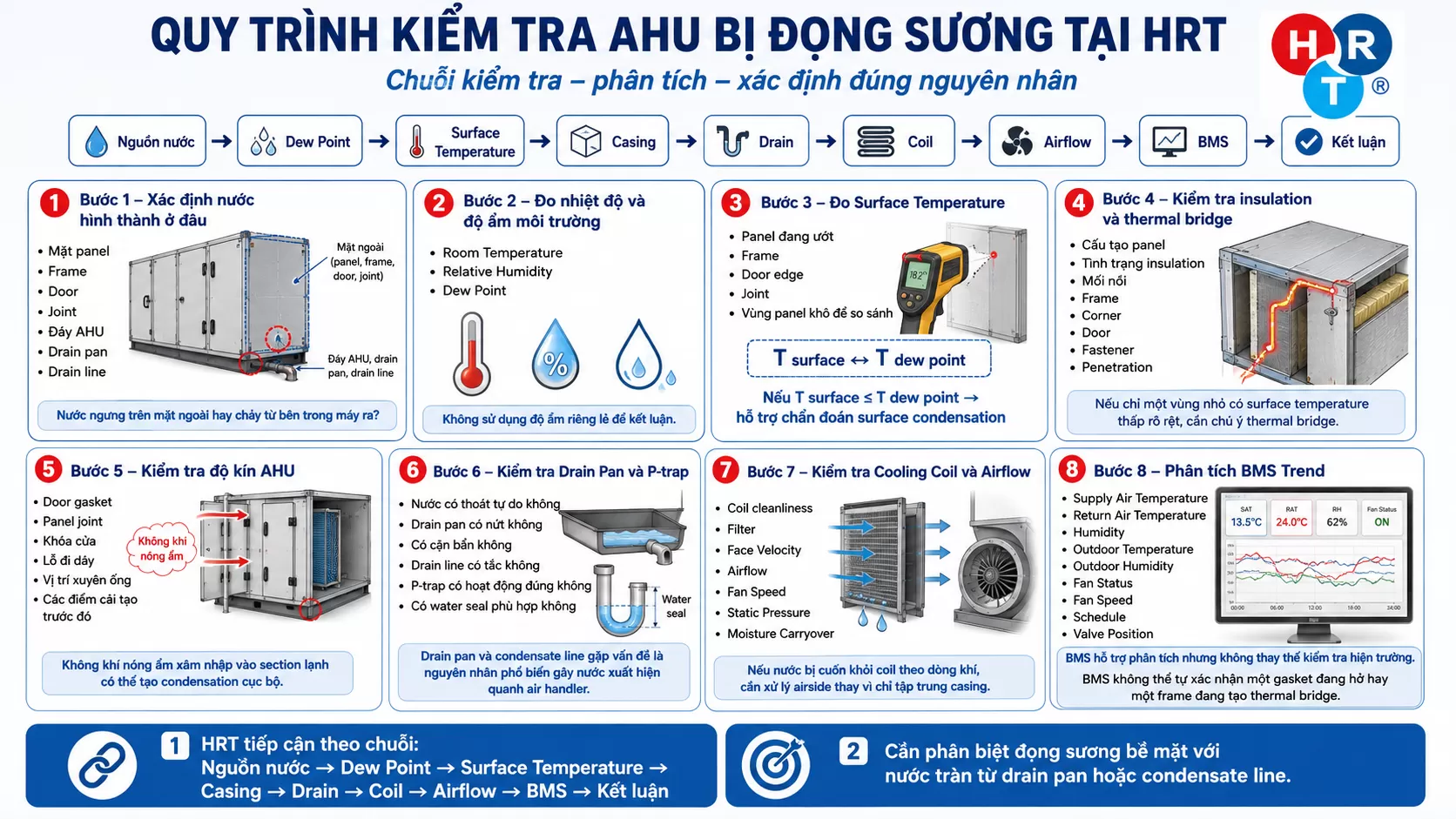

Quy trình kiểm tra AHU bị đọng sương tại HRT
HRT tiếp cận theo chuỗi:
Nguồn nước → Dew Point → Surface Temperature → Casing → Drain → Coil → Airflow → BMS → Kết luận
Bước 1 – Xác định nước hình thành ở đâu
Kiểm tra trực tiếp:
- Mặt panel.
- Frame.
- Door.
- Joint.
- Đáy AHU.
- Drain pan.
- Drain line.
Câu hỏi đầu tiên:
Nước ngưng trên mặt ngoài hay chảy từ bên trong máy ra?
Đây là bước quan trọng nhất để tránh xử lý sai hướng.
Bước 2 – Đo nhiệt độ và độ ẩm môi trường
Đo:
- Room Temperature.
- Relative Humidity.
- Dew Point.
Không sử dụng độ ẩm riêng lẻ để kết luận.
Bước 3 – Đo Surface Temperature
Đo nhiệt độ tại:
- Panel đang ướt.
- Frame.
- Door edge.
- Joint.
- Vùng panel khô để so sánh.
Sau đó đối chiếu:
T surface ↔ T dew point
Nếu:
T surface ≤ T dew point
thì dữ liệu hỗ trợ mạnh cho chẩn đoán surface condensation theo nguyên lý điểm sương.
Bước 4 – Kiểm tra insulation và thermal bridge
Đánh giá:
- Cấu tạo panel.
- Tình trạng insulation.
- Mối nối.
- Frame.
- Corner.
- Door.
- Fastener.
- Penetration.
Nếu chỉ một vùng nhỏ có surface temperature thấp rõ rệt, cần chú ý thermal bridge.
Bước 5 – Kiểm tra độ kín AHU
Kiểm tra:
- Door gasket.
- Panel joint.
- Khóa cửa.
- Lỗ đi dây.
- Vị trí xuyên ống.
- Các điểm cải tạo trước đó.
Không khí nóng ẩm xâm nhập vào section lạnh có thể tạo condensation cục bộ.
Bước 6 – Kiểm tra Drain Pan và P-trap
Kiểm tra:
- Nước có thoát tự do không.
- Drain pan có nứt không.
- Có cặn bẩn không.
- Drain line có tắc không.
- P-trap có hoạt động đúng không.
- Có water seal phù hợp không.
Drain pan và condensate line gặp vấn đề là những nguyên nhân phổ biến gây nước xuất hiện quanh air handler.
Bước 7 – Kiểm tra Cooling Coil và Airflow
Đánh giá:
- Coil cleanliness.
- Filter.
- Face Velocity.
- Airflow.
- Fan Speed.
- Static Pressure.
- Moisture Carryover.
Nếu nước bị cuốn khỏi coil theo dòng khí, cần xử lý airside thay vì chỉ tập trung casing.
Bước 8 – Phân tích BMS Trend
Nếu AHU kết nối BMS, nên xem:
- Supply Air Temperature.
- Return Air Temperature.
- Humidity.
- Outdoor Temperature.
- Outdoor Humidity.
- Fan Status.
- Fan Speed.
- Schedule.
Bảng chẩn đoán nhanh AHU bị đọng sương
- Valve Position.
So sánh thời điểm condensation xuất hiện với dữ liệu trend có thể giúp thu hẹp nguyên nhân.
Tuy nhiên:
BMS hỗ trợ phân tích nhưng không thay thế kiểm tra hiện trường.
BMS không thể tự xác nhận một gasket đang hở hay một frame đang tạo thermal bridge.
| Hiện tượng | Hạng mục nên kiểm tra |
|---|---|
| Toàn bộ panel đọng sương | Dew point, insulation, môi trường |
| Chỉ khung AHU đọng nước | Thermal bridge |
| Đọng quanh cửa thăm | Gasket, door frame, độ kín |
| Nước chảy từ đáy AHU | Drain pan, drain line, P-trap |
| Nước xuất hiện khi trời nồm | Humidity, infiltration |
| Chỉ đọng khi SAT rất thấp | SAT, casing thermal performance |
| Nước phía sau cooling coil | Carryover, airflow |
| BMS bình thường nhưng vẫn đọng | Casing, gasket, thermal bridge |
| Nước xuất hiện sau cải tạo | Airflow, SAT, room condition, casing |

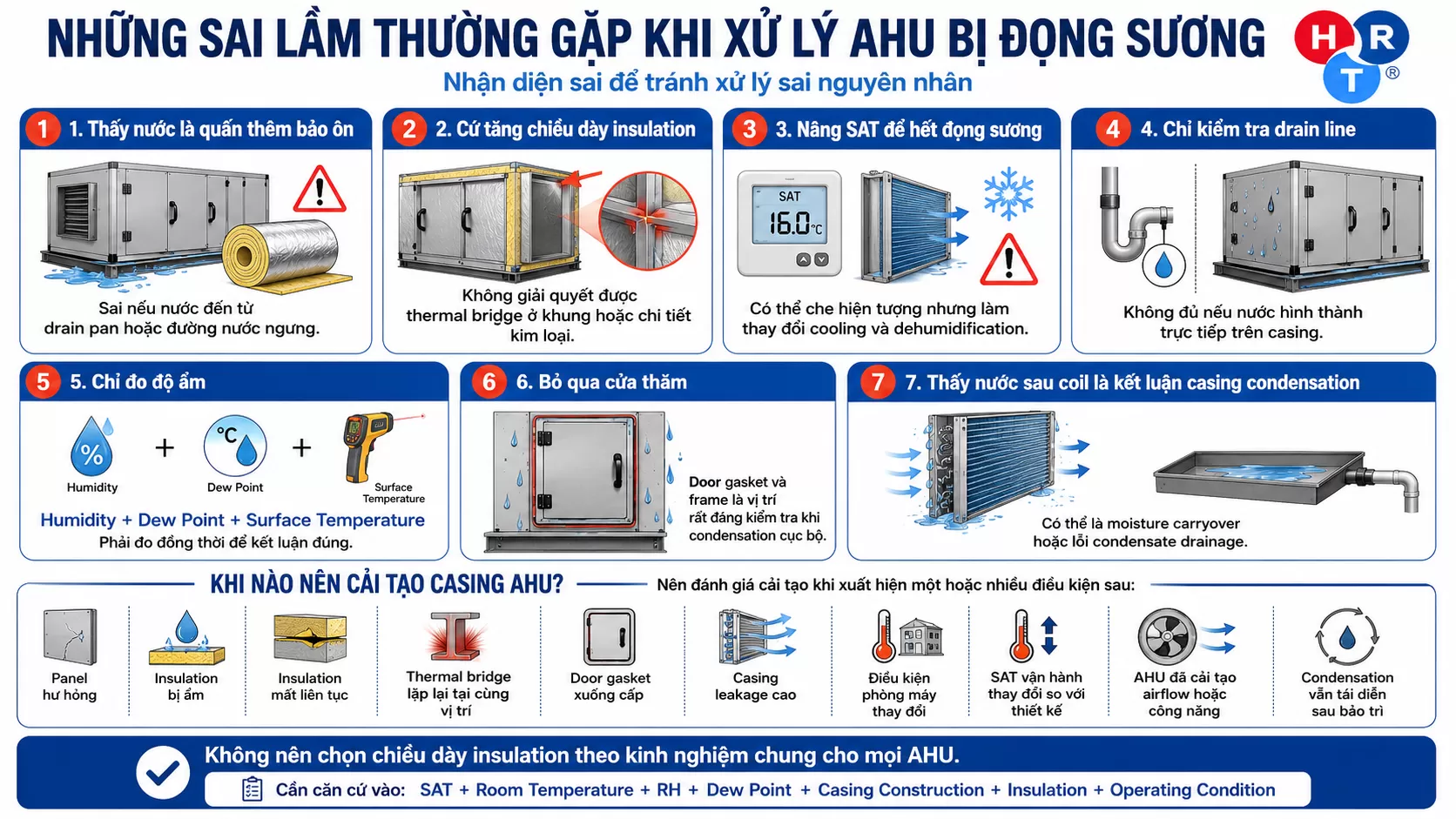

Những sai lầm thường gặp khi xử lý AHU bị đọng sương
Thấy nước là quấn thêm bảo ôn
Sai nếu nước thực tế đến từ drain pan hoặc đường nước ngưng.
Cứ tăng chiều dày insulation
Không giải quyết được thermal bridge nếu cầu nhiệt nằm ở khung hoặc chi tiết kim loại.
Nâng SAT để hết đọng sương
Có thể che hiện tượng nhưng làm thay đổi khả năng cooling và dehumidification.
Chỉ kiểm tra drain line
Không đủ nếu nước hình thành trực tiếp trên casing.
Chỉ đo độ ẩm
Phải đo đồng thời:
Humidity + Dew Point + Surface Temperature
Bỏ qua cửa thăm
Door gasket và frame là các vị trí rất đáng kiểm tra khi condensation xuất hiện cục bộ.
Thấy nước sau coil là kết luận casing condensation
Có thể là moisture carryover hoặc lỗi condensate drainage.
Các trường hợp nước quanh air handler do drain pan hoặc condensate line gặp sự cố cũng được Trane liệt kê trong hướng dẫn kỹ thuật của hãng.
Khi nào nên cải tạo casing AHU?
Nên đánh giá cải tạo khi:
- Panel hư hỏng.
- Insulation bị ẩm.
- Insulation mất liên tục.
- Thermal bridge lặp lại tại cùng vị trí.
- Door gasket xuống cấp.
- Casing leakage cao.
- Điều kiện phòng máy thay đổi.
- SAT vận hành thay đổi so với thiết kế.
- AHU đã cải tạo airflow hoặc công năng.
- Condensation vẫn tái diễn sau bảo trì.
Không nên lựa chọn chiều dày insulation theo kinh nghiệm chung rồi áp dụng cho mọi AHU.
Cần căn cứ vào:
SAT + Room Temperature + RH + Dew Point + Casing Construction + Insulation + Operating Condition
Cách HRT tiếp cận AHU bị đọng sương
HRT không mặc định:
AHU có nước = thiếu bảo ôn
Mà trước hết phân loại nguồn nước.
Nếu là Surface Condensation
Kiểm tra:
Dew Point → Surface Temperature → Insulation → Thermal Bridge → Casing Leakage → Room Humidity
Nếu nước đến từ trong AHU
Kiểm tra:
Cooling Coil → Drain Pan → P-trap → Drain Line → Airflow
Nếu hệ thống có BMS
Phân tích thêm:
Temperature → Humidity → SAT → Fan → Valve → Schedule → Trend
Cách tiếp cận tuần tự giúp tránh trường hợp quấn thêm insulation trong khi drain đang tắc, hoặc nâng SAT trong khi nguyên nhân thật sự là door gasket bị hở. Đây cũng là hướng chẩn đoán được bài kỹ thuật hiện tại của HRT nhấn mạnh.
Kết luận
AHU bị đọng sương xảy ra khi nhiệt độ bề mặt panel, khung, cửa hoặc chi tiết khác xuống bằng hoặc thấp hơn điểm sương của không khí tiếp xúc.
Nhưng cần nhớ:
Nước quanh AHU ≠ luôn là đọng sương casing
Nguồn nước có thể nằm ở:
- Drain pan.
- Drain line.
- P-trap.
- Cooling coil.
- Moisture carryover.
Vì vậy, trình tự phù hợp là:
Xác định nguồn nước → Đo Dew Point → Đo Surface Temperature → Kiểm tra Casing → Kiểm tra Drain → Kiểm tra Coil/Airflow → Phân tích BMS
Chẩn đoán đúng nguyên nhân trước khi xử lý giúp hạn chế sửa sai, tránh tăng bảo ôn không cần thiết và duy trì AHU vận hành ổn định, tiết kiệm năng lượng và bền vững.
