FCU là gì?

FCU – Fan Coil Unit là thiết bị đầu cuối trong hệ thống HVAC, thường gồm:

• Fan.
• Cooling Coil.
• Filter.
• Drain Pan.
• Control Valve.
• Actuator.
• Thermostat hoặc Controller.
• Các cảm biến và thiết bị điều khiển liên quan.

Trong hệ Chiller, FCU sử dụng nước lạnh để lấy nhiệt khỏi không khí trong phòng.

Chuỗi phía không khí:

Return Air → Filter → Cooling Coil → Fan → Supply Air → Room

Chuỗi phía nước:

Chiller → Pump → CHWS → Control Valve → FCU Coil → CHWR → Chiller

FCU không tự tạo ra nguồn lạnh như máy điều hòa DX độc lập.

Hiệu quả làm lạnh của FCU phụ thuộc đồng thời vào phía không khí, phía nước lạnh và hệ điều khiển.

FCU không lạnh được hiểu như thế nào?

Trước khi tháo thiết bị hoặc chỉnh van, cần xác định chính xác biểu hiện “không lạnh”.

Hiện tượng	Nhóm nguyên nhân nên ưu tiên
FCU hoàn toàn không chạy	Nguồn điện, controller, fan motor, BMS
Fan chạy nhưng không có gió	Fan, đường gió, obstruction
Có gió nhưng gió yếu	Filter, fan, coil, duct
Gió mạnh nhưng không lạnh	Water Flow, valve, CHWS, coil
Gió lạnh nhưng phòng không mát	Airflow, tải phòng, phân phối gió
Một FCU không lạnh	Local FCU, branch nước
Nhiều FCU cùng không lạnh	Chiller, pump, main piping
Valve báo mở nhưng coil không lạnh	Actual Flow, actuator, Y-Strainer, DP

Phân loại triệu chứng ngay từ đầu giúp tránh kiểm tra lan man.

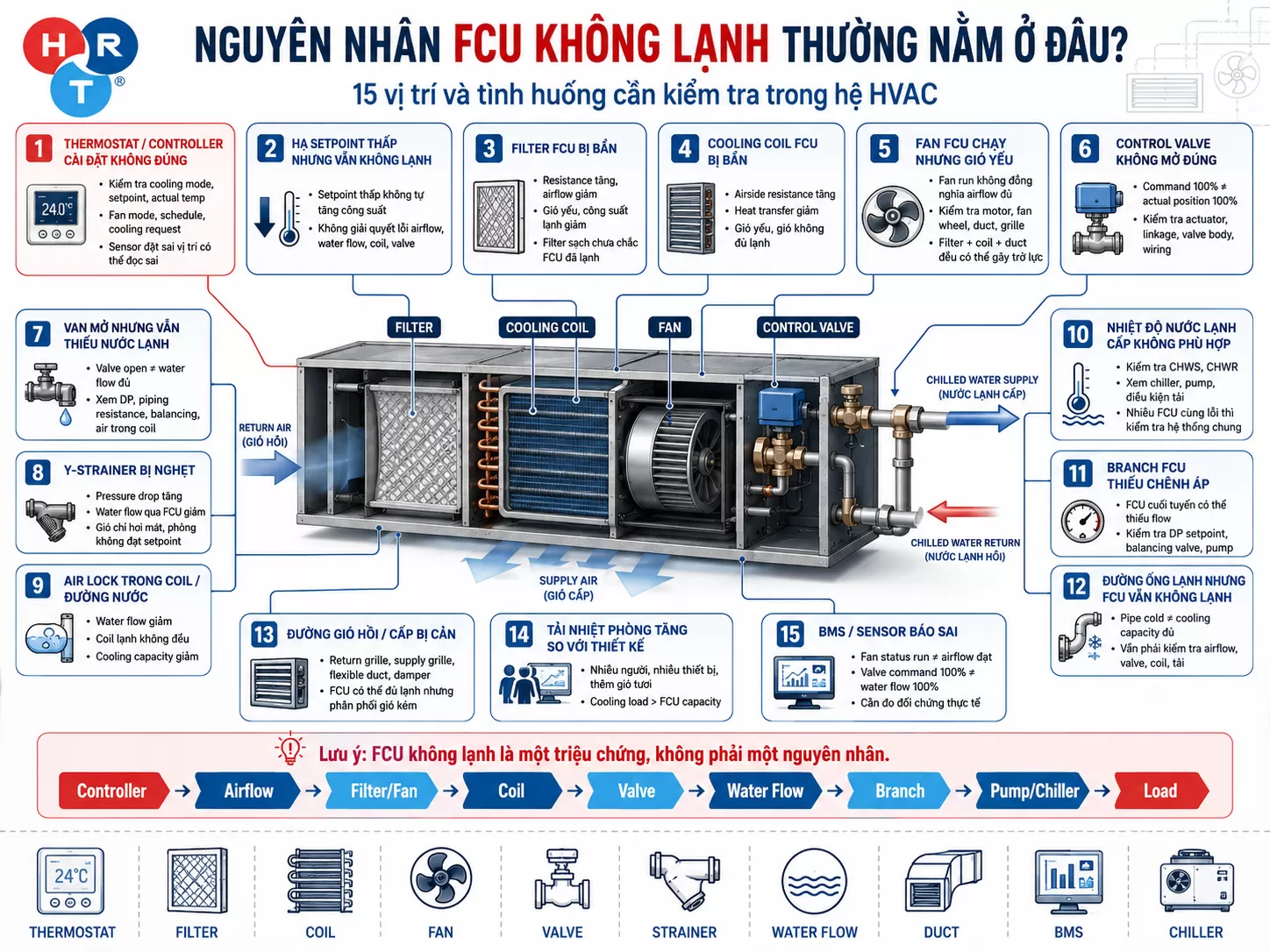

Nguyên nhân FCU không lạnh thường nằm ở đâu?

1. Thermostat hoặc Controller cài đặt không đúng

Thermostat là vị trí đơn giản nhưng rất dễ bị bỏ qua.

Cần kiểm tra:

• Cooling Mode.
• Temperature Setpoint.
• Actual Room Temperature.
• Fan Mode.
• Schedule.
• Occupied/Unoccupied.
• Cooling Request.
• Valve Command.

Nếu Room Sensor đọc nhiệt độ thấp hơn thực tế:

Cooling Demand ↓ → Valve đóng bớt → Water Flow ↓ → Công suất lạnh giảm

Ngược lại, thermostat hiển thị nhiệt độ cao cũng chưa chắc lỗi nằm ở FCU.

Sensor có thể đặt tại:

• Gần cửa.
• Gần nguồn nhiệt.
• Gần miệng gió.
• Vị trí không đại diện cho nhiệt độ phòng.

2. Hạ thermostat thật thấp nhưng FCU vẫn không lạnh

Một lỗi vận hành khá phổ biến:

Phòng nóng → hạ Setpoint xuống thật thấp.

Setpoint chỉ thể hiện yêu cầu điều khiển.

Nó không thể làm:

• Fan vượt công suất thiết kế.
• Filter nghẹt trở nên sạch.
• Coil bẩn tự thông thoáng.
• Control Valve mở vượt 100%.
• Y-Strainer tự sạch.
• Water Flow tự tăng khi branch thiếu chênh áp.

Nếu FCU đang bị giới hạn bởi airflow, water flow hoặc cooling capacity thì tiếp tục giảm Setpoint không giải quyết được nguyên nhân.

3. Filter FCU bị bẩn

Filter là một trong những vị trí đầu tiên cần kiểm tra khi FCU gió yếu.

Khi filter tích bụi:

Resistance ↑ → Airflow ↓

Quạt vẫn quay nhưng lượng không khí đi qua coil giảm.

Hậu quả:

• Gió cấp yếu.
• Công suất lạnh giảm.
• Phòng lâu đạt nhiệt độ.
• Fan chạy lâu hơn.
• Coil dễ bám bụi nếu filter bị hở hoặc bypass.

Tuy nhiên:

Filter sạch ≠ FCU chắc chắn lạnh

Sau filter vẫn cần kiểm tra fan, coil và water side.

4. Cooling Coil FCU bị bẩn

Cooling Coil vừa đảm nhiệm truyền nhiệt vừa nằm trực tiếp trên đường airflow.

Khi bụi bám vào fin:

Airside Resistance ↑

đồng thời:

Heat Transfer ↓

FCU có thể xuất hiện:

• Gió yếu.
• Gió ra không đủ lạnh.
• Phòng lâu đạt nhiệt độ.
• Valve mở lớn.
• Fan chạy liên tục.

Với coil nhiều hàng ống, nhìn mặt ngoài sạch chưa chắc phần sâu bên trong không bị nghẹt.

Cần kiểm tra:

• Bụi.
• Fin móp.
• Bề mặt coil.
• Độ sạch giữa các hàng coil.
• Tình trạng airflow qua coil.

5. Fan FCU chạy nhưng lưu lượng gió thấp

Fan Run không đồng nghĩa Airflow đủ.

Fan có thể chạy nhưng lưu lượng vẫn thấp do:

• Fan Speed không đúng.
• Motor suy giảm.
• Fan Wheel bám bụi.
• Cánh quạt hỏng.
• Filter bẩn.
• Coil nghẹt.
• Return Grille bị cản.
• Supply Grille bị cản.
• Flexible Duct bị gập.
• Đường ống có trở lực cao.

Đối với FCU âm trần nối ống gió, quạt phải thắng tổng trở lực:

Filter + Coil + Plenum + Duct + Flexible Duct + Diffuser

Vì vậy không nên chỉ nhìn trạng thái motor để kết luận fan hoạt động tốt.

6. Control Valve không mở đúng

Control Valve điều chỉnh lượng nước lạnh qua FCU.

Chuỗi điều khiển:

Room Temperature → Controller → Valve Command → Actuator → Valve → Water Flow → Coil

Khi phòng cần thêm lạnh, controller có thể gửi lệnh mở van.

Nhưng:

Command = 100% không đồng nghĩa Actual Position = 100%

Và:

Actual Position = 100% cũng chưa chứng minh Water Flow đạt

Một số lỗi thường gặp:

• Actuator không chạy.
• Linkage bị lỏng.
• Valve Body bị kẹt.
• Valve chỉ mở một phần.
• Wiring lỗi.
• Controller Output sai.
• Valve lựa chọn không phù hợp.

Nếu hệ không có Position Feedback thì tín hiệu BMS chỉ có thể phản ánh command chứ chưa chắc phản ánh vị trí cơ khí thực tế.

7. Van mở nhưng FCU vẫn thiếu nước lạnh

Đây là điểm rất dễ chẩn đoán sai.

Nước qua coil phụ thuộc vào:

Differential Pressure + Valve Resistance + Coil Resistance + Piping Resistance

Valve mở nhưng vẫn thiếu flow nếu:

• Isolation Valve chưa mở hết.
• Y-Strainer bẩn.
• Balancing Valve chỉnh sai.
• Branch thiếu Differential Pressure.
• Đường ống bị cản.
• Có khí trong coil.
• Control Valve lỗi cơ khí.
• Hệ thống mất cân bằng thủy lực.

Cần nhớ:

Valve Open ≠ Water Flow đủ

8. Y-Strainer FCU bị nghẹt

Y-Strainer giữ cặn trước khi nước đi vào coil hoặc valve.

Sau một thời gian vận hành:

Cặn ↑ → Pressure Drop ↑ → Water Flow ↓

Biểu hiện thường gặp:

• Valve báo mở.
• Đường ống vẫn lạnh.
• Fan vẫn chạy.
• Coil không nhận đủ flow.
• Gió ra chỉ hơi mát.
• Phòng không đạt Setpoint.

Nếu chỉ một FCU hoặc một nhóm FCU trên cùng branch bị thiếu lạnh, Y-Strainer là vị trí rất đáng kiểm tra.

9. Air Lock trong Coil hoặc đường nước

Air Lock là tình trạng khí tích tụ trong coil hoặc đường ống.

Khi đó:

• Water Flow giảm.
• Một phần coil không được cấp nước đúng.
• Bề mặt coil lạnh không đều.
• Cooling Capacity giảm.

Một số trường hợp có thể nghe tiếng nước trong coil.

Tuy nhiên:

Có tiếng nước không đồng nghĩa chắc chắn Air Lock

Việc xả khí cần thực hiện đúng quy trình và điều kiện an toàn của hệ thống.

10. Nhiệt độ nước lạnh cấp không phù hợp

Có nước qua coil chưa chắc đã đủ điều kiện làm lạnh.

Cần kiểm tra:

• CHWS Temperature.
• CHWR Temperature.
• Điều kiện thiết kế.
• Tải thực tế.
• Trạng thái Chiller.
• Trạng thái Pump.

Nếu nhiệt độ CHWS cao hơn mức hệ thống yêu cầu, khả năng truyền nhiệt của coil giảm.

Nếu chỉ một FCU không lạnh, nên kiểm tra local unit trước.

Nếu nhiều FCU cùng không lạnh, cần mở rộng kiểm tra:

Chiller → Pump → Main Piping → CHWS → Branch

11. Branch FCU thiếu chênh áp

Water Flow phụ thuộc vào chuỗi:

Pump → Piping → Differential Pressure → Valve → Coil → Flow

Một FCU nằm xa phòng máy hoặc cuối tuyến có thể thiếu flow nếu:

• Pump Operating Point không phù hợp.
• Balancing Valve chỉnh sai.
• Branch mới được bổ sung.
• Đường ống đã cải tạo.
• Main Valve thay đổi.
• Nhiều valve khác mở đồng thời.
• Differential Pressure Setpoint không phù hợp.

Không nên tăng áp bơm toàn hệ thống chỉ vì một FCU thiếu lạnh.

Điều đó có thể làm các branch khác dư áp trong khi lỗi cục bộ vẫn chưa được xử lý.

12. Đường ống lạnh nhưng FCU vẫn không lạnh

Một lỗi đánh giá phổ biến:

Sờ thấy ống lạnh → kết luận đủ nước

Không chính xác.

Một lượng nước nhỏ vẫn có thể làm đường ống lạnh nhưng chưa chắc tạo đủ cooling capacity.

Ngoài Water Flow cần kiểm tra:

• Airflow.
• Filter.
• Fan.
• Coil.
• Valve.
• Tải phòng.

Cần nhớ:

Pipe Cold ≠ Cooling Capacity đủ

13. Đường gió hồi hoặc đường gió cấp bị cản

Đối với FCU nối ống gió, cần kiểm tra toàn bộ đường airflow:

Return Grille → Return Duct → Filter → Coil → Fan → Supply Duct → Diffuser

Các lỗi thường gặp:

• Return Grille bị che.
• Filter return bẩn.
• Flexible Duct bị gập.
• Ống gió bị bóp.
• Damper chưa mở.
• Supply Grille bị đóng.
• Nội thất che miệng gió.
• Đường ống thay đổi sau cải tạo.

Cần phân biệt:

FCU không tạo đủ lạnh

và:

FCU tạo đủ lạnh nhưng phân phối gió không đúng

14. Tải nhiệt phòng tăng so với thiết kế

FCU không hỏng nhưng vẫn có thể không đưa phòng về Setpoint nếu tải thực tế đã tăng.

Ví dụ:

• Tăng số người.
• Tăng máy tính.
• Thêm thiết bị sinh nhiệt.
• Thay đổi công năng.
• Tăng gió tươi.
• Cửa mở thường xuyên.
• Thay đổi vách kính.
• Thay đổi thời gian vận hành.

Nếu:

Airflow đúng + Water Flow đúng + Coil sạch + Control đúng

nhưng:

Cooling Load > FCU Capacity

thì phòng vẫn không đạt nhiệt độ.

15. BMS hoặc Sensor báo sai

BMS là công cụ hỗ trợ chẩn đoán nhưng không nên được xem là bằng chứng duy nhất.

Ví dụ:

Valve Command = 100%

không chứng minh:

Actual Water Flow = 100%

Tương tự:

Fan Status = Run

không chứng minh:

Airflow = Design Airflow

Các điểm nên xem trên BMS:

• Room Temperature.
• Setpoint.
• Fan Command.
• Fan Status.
• Valve Command.
• Actual Valve Position.
• CHWS Temperature.
• CHWR Temperature.
• Schedule.
• Occupancy Mode.

Khi dữ liệu BMS không phù hợp với hiện trạng, cần đo đối chứng thực tế.

Một FCU không lạnh và nhiều FCU không lạnh khác nhau thế nào?

Đây là cách khoanh vùng rất nhanh.

Phạm vi lỗi	Nên ưu tiên kiểm tra
1 FCU	Thermostat, filter, fan, coil, valve, Y-Strainer
Nhiều FCU cùng branch	Branch valve, balancing, DP
Một tầng cùng lỗi	Riser, main branch, control
Nhiều tầng cùng lỗi	Pump, CHWS, main piping
Hầu hết FCU cùng lỗi	Chiller Plant, Pump, BMS
FCU cuối tuyến thiếu lạnh	Hydronic Balance, Differential Pressure

Một FCU không lạnh

Ưu tiên kiểm tra:

Local FCU → Local Branch

Nhiều FCU cùng không lạnh

Ưu tiên:

System Level → Branch → Local Unit

Nếu hàng chục FCU khác vẫn hoạt động bình thường nhưng chỉ một phòng nóng thì không nên bắt đầu bằng việc kết luận Chiller bị lỗi.

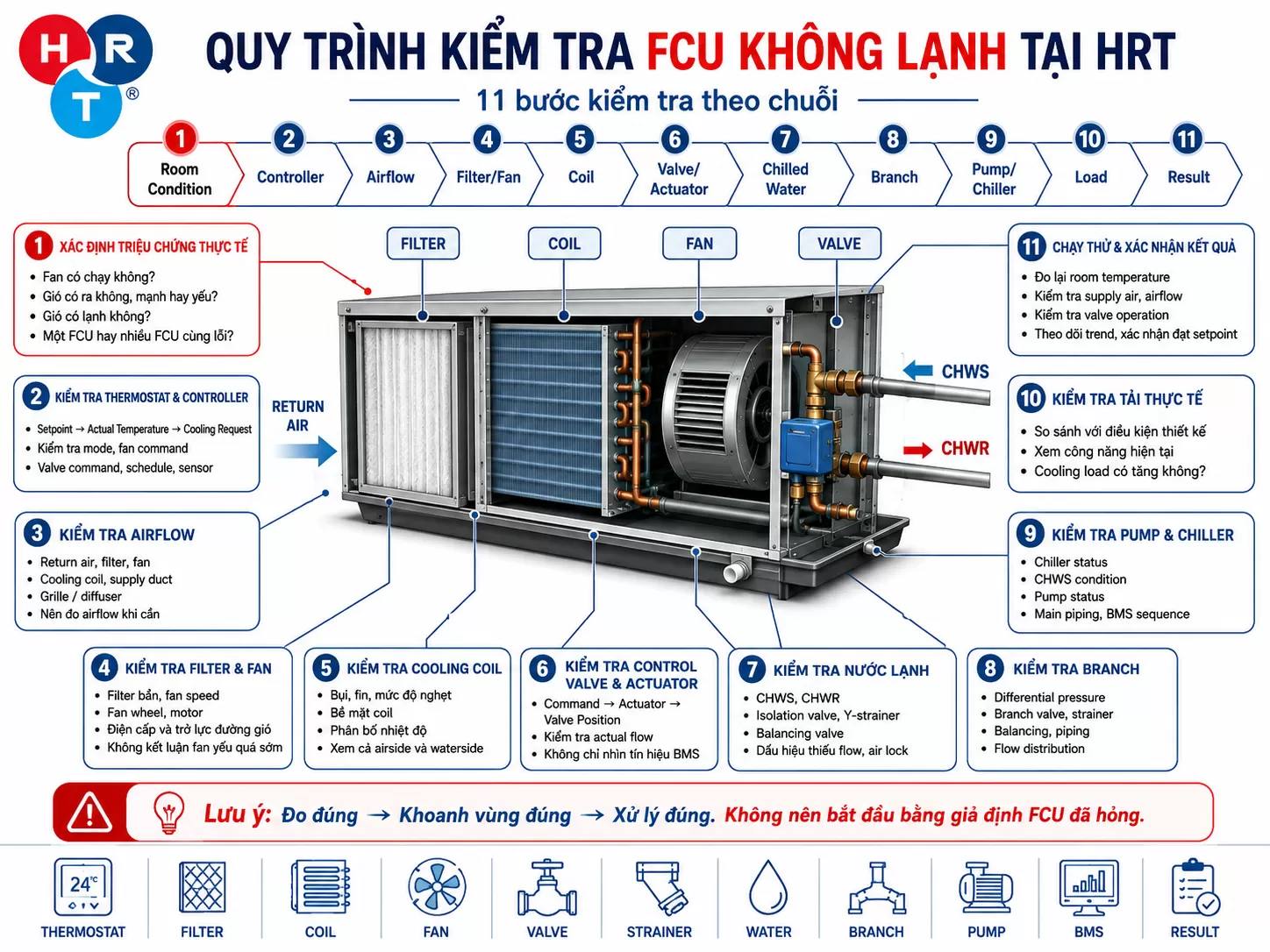

Quy trình kiểm tra FCU không lạnh tại HRT

HRT tiếp cận theo chuỗi:

Room Condition → Controller → Airflow → Filter/Fan → Coil → Valve/Actuator → Chilled Water → Branch → Pump/Chiller → Load → Result

Bước 1 – Xác định triệu chứng thực tế

Kiểm tra:

• Fan có chạy không?
• Gió có ra không?
• Gió mạnh hay yếu?
• Gió có lạnh không?
• Room Temperature bao nhiêu?
• Setpoint bao nhiêu?
• Một FCU hay nhiều FCU cùng lỗi?

Không nên bắt đầu bằng giả định FCU đã hỏng.

Bước 2 – Kiểm tra Thermostat và Controller

Đối chiếu:

Setpoint → Actual Temperature → Cooling Request

Kiểm tra thêm:

• Mode.
• Fan Command.
• Valve Command.
• Schedule.
• Sensor.

Bước 3 – Kiểm tra Airflow

Kiểm tra:

• Return Air.
• Filter.
• Fan.
• Cooling Coil.
• Supply Duct.
• Grille/Diffuser.

Nếu cần, đo airflow thay vì chỉ cảm nhận bằng tay.

Bước 4 – Kiểm tra Filter và Fan

Đánh giá:

• Filter bẩn.
• Fan Speed.
• Fan Wheel.
• Motor.
• Điện cấp.
• Trở lực đường gió.

Không kết luận fan yếu khi chưa loại trừ filter, coil và ductwork.

Bước 5 – Kiểm tra Cooling Coil

Đánh giá:

• Bụi.
• Fin.
• Mức độ nghẹt.
• Bề mặt coil.
• Phân bố nhiệt độ.
• Khả năng trao đổi nhiệt.

Coil cần được xem xét cả Airside và Waterside.

Bước 6 – Kiểm tra Control Valve và Actuator

Theo chuỗi:

Command → Actuator → Valve Position → Actual Flow

Không chỉ nhìn tín hiệu trên BMS.

Bước 7 – Kiểm tra nước lạnh

Kiểm tra:

• CHWS.
• CHWR.
• Isolation Valve.
• Y-Strainer.
• Balancing Valve.
• Dấu hiệu thiếu flow.
• Air Lock.

Không chỉ sờ đường ống.

Bước 8 – Kiểm tra Branch

Đánh giá:

• Differential Pressure.
• Branch Valve.
• Strainer.
• Balancing.
• Piping.
• Flow Distribution.

Nếu nhiều FCU cùng branch lỗi thì khả năng nguyên nhân nằm ở phần dùng chung càng cao.

Bước 9 – Kiểm tra Pump và Chiller

Chỉ mở rộng lên cấp hệ thống khi phạm vi sự cố cho thấy cần thiết.

Kiểm tra:

• Chiller Status.
• CHWS Condition.
• Pump Status.
• Differential Pressure.
• Main Valve.
• Main Piping.
• BMS Sequence.

Bước 10 – Kiểm tra tải thực tế

So sánh công năng hiện tại với điều kiện thiết kế.

Nếu tải đã thay đổi cần đánh giá lại Cooling Capacity của FCU.

Bước 11 – Chạy thử và xác nhận kết quả

Sau khi xử lý:

• Đo lại Room Temperature.
• Kiểm tra Supply Air.
• Kiểm tra Airflow.
• Kiểm tra Valve Operation.
• Theo dõi Trend.
• Xác nhận phòng đạt Setpoint ổn định.

Bảng khoanh vùng nhanh FCU không lạnh

Hiện tượng	Nên kiểm tra trước
Fan không chạy	Controller, điện, motor
Fan chạy nhưng không có gió	Fan Wheel, obstruction, duct
Gió yếu	Filter, fan, coil
Gió mạnh nhưng không lạnh	Valve, CHWS, Water Flow
Valve 100% nhưng không lạnh	Y-Strainer, DP, Actual Flow
Ống lạnh nhưng phòng nóng	Airflow, Water Flow, Coil, Load
Chỉ một FCU lỗi	FCU + Branch
Nhiều FCU cùng lỗi	Pump + Chiller + Main System
Coil lạnh không đều	Flow Distribution, Air Lock
FCU chạy liên tục	Capacity, Load, Flow
BMS bình thường nhưng phòng nóng	Đo đối chứng
Sau cải tạo mới thiếu lạnh	Balance, Airflow, Load

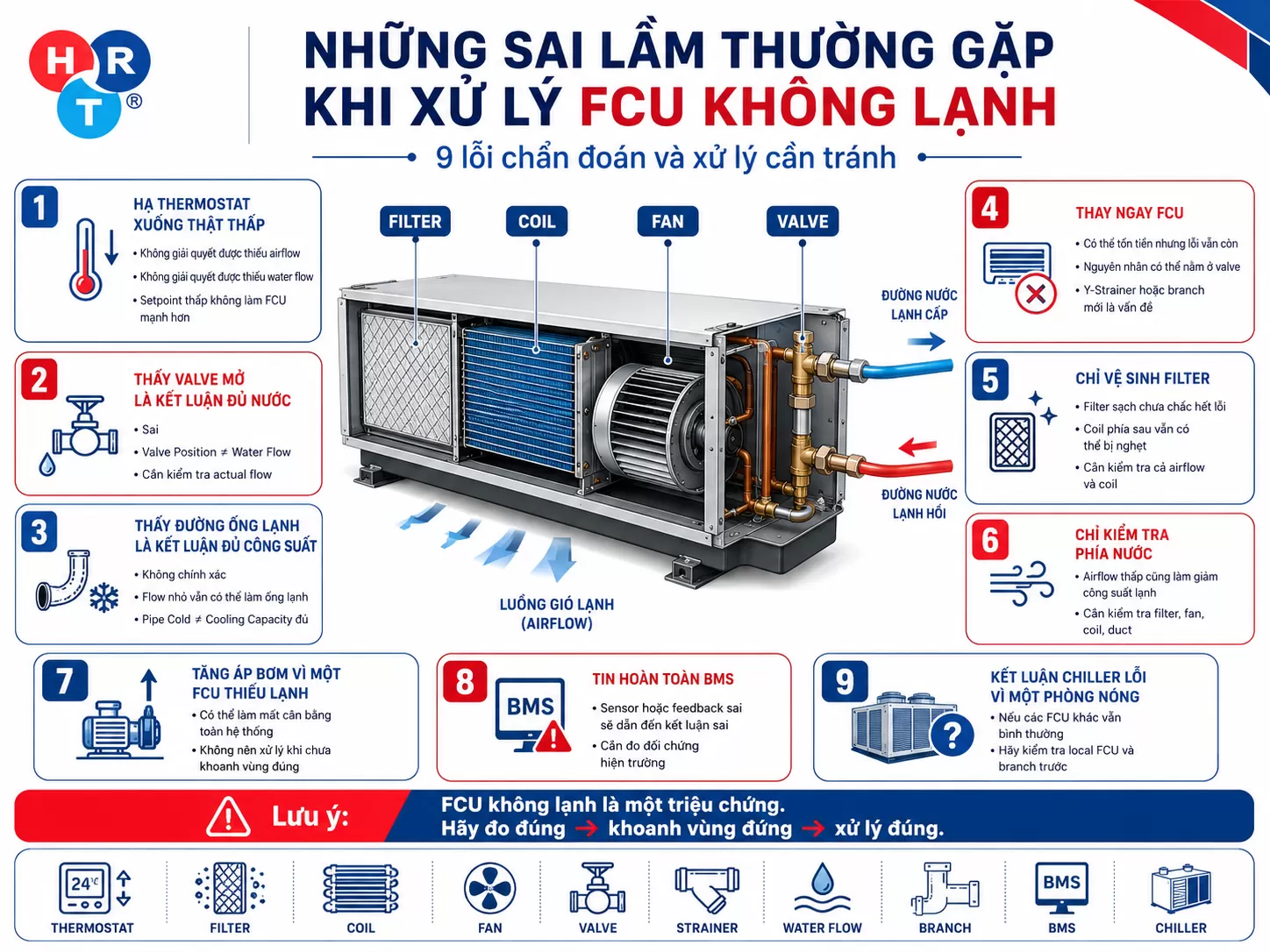

Những sai lầm thường gặp khi xử lý FCU không lạnh

Hạ thermostat xuống thật thấp

Không giải quyết được thiếu airflow hoặc thiếu water flow.

Thấy valve mở là kết luận đủ nước

Sai.

Valve Position ≠ Water Flow

Thấy đường ống lạnh là kết luận đủ công suất

Không chính xác.

Một lượng flow nhỏ vẫn có thể làm đường ống lạnh.

Thay ngay FCU

Có thể tốn tiền mà lỗi vẫn còn nếu nguyên nhân nằm ở valve, Y-Strainer hoặc branch.

Chỉ vệ sinh Filter

Filter sạch nhưng coil phía sau vẫn có thể bị nghẹt.

Chỉ kiểm tra phía nước

Airflow thấp cũng làm Cooling Capacity giảm.

Tăng áp bơm vì một FCU thiếu lạnh

Có thể làm mất cân bằng toàn hệ thống.

Tin hoàn toàn BMS

Sensor hoặc feedback sai sẽ dẫn đến kết luận sai.

Kết luận Chiller lỗi vì một phòng nóng

Nếu các FCU khác vẫn bình thường, hãy kiểm tra local FCU và branch trước.

FCU không lạnh và chảy nước có phải cùng một lỗi?

Không nhất thiết.

Nước ngưng thường đi theo chuỗi:

Coil → Drain Pan → Drain Pipe → Điểm thoát

FCU chảy nước có thể liên quan tới:

• Drain Pan.
• Drain Pipe.
• Độ dốc.
• Bẫy nước.
• Tắc nước ngưng.
• Bảo ôn.

Trong khi FCU không lạnh thường liên quan tới:

• Airflow.
• Water Flow.
• Coil.
• Valve.
• Control.
• Load.

Hai hiện tượng có thể cùng xuất hiện nhưng không nên gộp thành một nguyên nhân.

Khi nào cần bảo trì FCU?

Nên kiểm tra khi xuất hiện:

• Gió yếu dần.
• Filter bẩn.
• Coil bám bụi.
• Fan phát tiếng bất thường.
• Phòng lâu đạt nhiệt độ.
• Valve hoạt động không ổn định.
• FCU chạy liên tục.
• Nước ngưng thoát kém.
• Cooling Capacity suy giảm.

Lịch bảo trì nên kết hợp thời gian và tình trạng vận hành thực tế.

Khi nào cần cải tạo hoặc thay FCU?

Không nên mặc định:

FCU cũ = phải thay

Nên đánh giá cải tạo khi:

• Fan không còn đáp ứng airflow.
• Coil xuống cấp.
• Valve hoặc control lỗi thường xuyên.
• FCU không đáp ứng tải mới.
• Hệ thống đường gió đã thay đổi.
• Hệ thống nước đã cải tạo.
• Thiết bị hiện hữu không còn phù hợp.

Trước khi thay FCU cần kiểm tra:

Cooling Load → Required Airflow → Water Condition → Coil Capacity → Fan Performance → Control

để tránh thay FCU mới nhưng phòng vẫn không l
