Van nước lạnh AHU có tác dụng gì?

Trong hệ thống Chiller, nước lạnh được bơm từ cụm Chiller đến AHU.

Khi nước đi qua cooling coil, nhiệt từ không khí được truyền sang nước. Không khí sau coil giảm nhiệt độ và được quạt AHU cấp vào khu vực điều hòa.

Van nước lạnh có nhiệm vụ điều chỉnh lượng nước đi qua coil theo tải.

Khi cần tăng khả năng làm lạnh:

Van mở lớn hơn → Lưu lượng nước tăng → Khả năng trao đổi nhiệt của coil tăng

Khi tải lạnh giảm:

Van đóng bớt → Lưu lượng nước giảm → Công suất coil giảm

Van không tạo ra năng lượng lạnh. Năng lượng lạnh được tạo tại Chiller; van chỉ là phần tử kiểm soát lượng nước đi qua coil.

Cũng cần phân biệt:

• Isolation Valve: van đóng/mở để cô lập thiết bị khi bảo trì.
• Control Valve: van điều tiết lưu lượng theo tín hiệu điều khiển.
• Balancing Valve: dùng để cân bằng và giới hạn lưu lượng theo thiết kế.
• PICV: kết hợp khả năng điều khiển và ổn định lưu lượng trước biến động chênh áp.

Nguyên lý hoạt động của van nước lạnh AHU

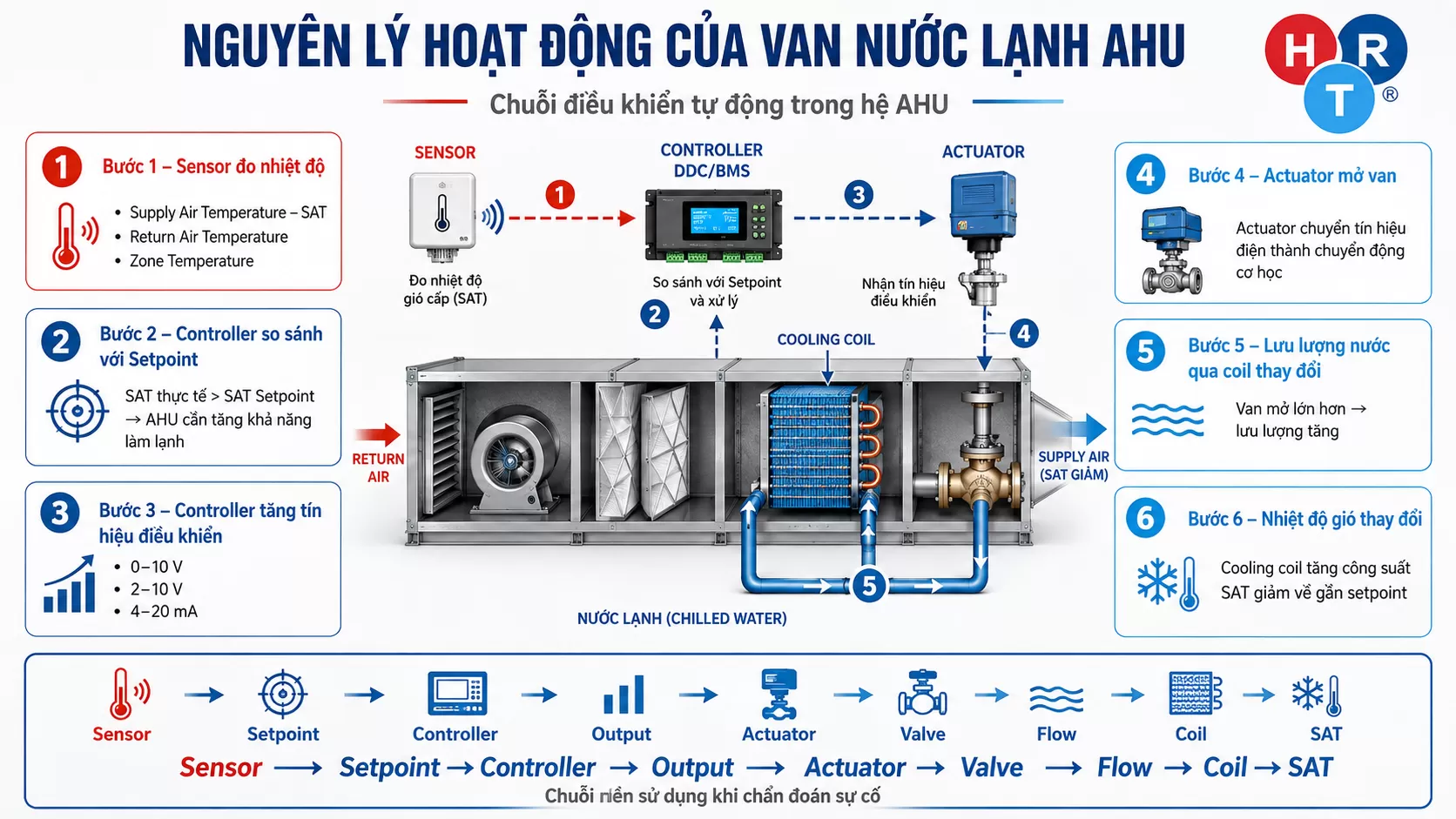

Một hệ AHU điều khiển tự động thường hoạt động theo trình tự sau:

Bước 1 – Sensor đo nhiệt độ

Sensor có thể đo:

• Supply Air Temperature – SAT.
• Return Air Temperature.
• Zone Temperature.
• Hoặc thông số khác tùy sequence điều khiển.

Bước 2 – Controller so sánh với Setpoint

DDC/BMS nhận giá trị thực tế và so sánh với giá trị yêu cầu.

Ví dụ:

SAT thực tế > SAT Setpoint

→ AHU đang cần tăng khả năng làm lạnh.

Bước 3 – Controller tăng tín hiệu điều khiển

DDC gửi tín hiệu đến actuator.

Với van modulating, tín hiệu có thể là:

• 0–10 V.
• 2–10 V.
• 4–20 mA.
• Hoặc giao thức/tín hiệu tương ứng của hệ thống.

Bước 4 – Actuator mở van

Actuator chuyển tín hiệu điện thành chuyển động cơ học và thay đổi hành trình của valve.

Bước 5 – Lưu lượng nước qua coil thay đổi

Van mở lớn hơn thường làm lưu lượng tăng khi điều kiện chênh áp cho phép.

Bước 6 – Nhiệt độ gió thay đổi

Cooling coil tăng công suất và SAT giảm về gần Setpoint.

Controller sau đó giảm output để duy trì trạng thái cân bằng.

Sensor → Setpoint → Controller → Output → Actuator → Valve → Flow → Coil → SAT

Đây cũng là chuỗi nên sử dụng khi chẩn đoán sự cố.

Van 2 ngả AHU là gì?

Van 2 ngả – 2-way valve có một cửa vào và một cửa ra.

Loại van này thường được sử dụng trong hệ thống nước lạnh biến lưu lượng – Variable Primary Flow hoặc các mạng secondary variable flow.

Khi tải AHU tăng:

Van mở → Lưu lượng qua coil tăng

Khi tải AHU giảm:

Van đóng bớt → Lưu lượng nhánh AHU giảm

Khi nhiều AHU đồng thời giảm tải, tổng lưu lượng mạng nước lạnh có thể giảm.

Nếu bơm sử dụng VFD, tốc độ bơm có thể được giảm tương ứng theo chiến lược điều khiển chênh áp.

Ưu điểm của van 2 ngả

• Phù hợp hệ biến lưu lượng.
• Cho phép giảm lưu lượng khi tải giảm.
• Hỗ trợ giảm công suất bơm.
• Phù hợp với chiến lược tối ưu năng lượng hiện đại.

Tuy nhiên, hiệu quả chỉ đạt được khi van – bơm – cảm biến chênh áp – BMS được thiết kế và commissioning đúng.

Van 3 ngả AHU là gì?

Van 3 ngả – 3-way valve có ba cửa.

Tùy thiết kế, van có thể hoạt động theo dạng:

• Mixing.
• Diverting.

Trong một cấu hình AHU phổ biến, van 3 ngả phân phối dòng nước giữa:

Cooling Coil ↔ Đường Bypass

Khi nhu cầu làm lạnh giảm, lượng nước qua coil có thể giảm trong khi một phần lưu lượng chuyển sang bypass.

Van 3 ngả thường gặp ở đâu?

Van 3 ngả thường gặp trong:

• Hệ constant flow.
• Hệ Chiller cũ.
• Các mạng cần duy trì lưu lượng theo chiến lược thiết kế cụ thể.

Không nên tự động thay van 3 ngả bằng van 2 ngả nếu chưa đánh giá lại toàn bộ hệ thống thủy lực, bơm và Chiller.

So sánh van 2 ngả và van 3 ngả AHU

Tiêu chí	Van 2 ngả	Van 3 ngả
Số cửa	2	3
Điều chỉnh lưu lượng coil	Có	Có
Bypass tích hợp	Không	Có thể có
Lưu lượng nhánh	Thay đổi	Có thể duy trì tổng dòng
Hệ thường dùng	Variable Flow	Constant Flow/thiết kế đặc thù
Phối hợp VFD	Tốt	Cần xem cấu hình
Tiềm năng tiết kiệm bơm	Cao hơn nếu thiết kế đúng	Phụ thuộc hệ thống

Không tồn tại nguyên tắc “van 2 ngả luôn tốt hơn van 3 ngả”.

Lựa chọn phải dựa trên:

Sơ đồ thủy lực + Loại bơm + Chiller + Lưu lượng + Chênh áp + Sequence điều khiển.

Actuator van AHU là gì?

Actuator là cơ cấu truyền động đóng, mở hoặc điều chỉnh vị trí của control valve.

Một số dạng thường gặp:

On/Off Actuator

Chủ yếu có hai trạng thái:

Đóng ↔ Mở

Floating Control

Controller gửi lệnh mở hoặc đóng theo thời gian để thay đổi vị trí van.

Modulating Actuator

Cho phép thay đổi liên tục vị trí van theo yêu cầu của controller.

Ví dụ:

20% → 35% → 50% → 75% → 100%

Một số actuator còn có:

• Position Feedback.
• Fail-Safe.
• Spring Return.
• Manual Override.

Khi lựa chọn actuator cần kiểm tra khả năng tương thích về:

• Lực hoặc mô-men.
• Hành trình.
• Điện áp nguồn.
• Loại tín hiệu.
• Kiểu liên kết.
• Khả năng đóng van tại chênh áp thiết kế.

Actuator không đủ lực có thể khiến van không đóng kín dù BMS command = 0%.

Van mở 50% có phải lưu lượng bằng 50% không?

Không.

Đây là một trong những nhầm lẫn phổ biến khi vận hành hệ thống AHU.

Ví dụ BMS hiển thị:

Valve Position = 50%

Con số này có thể chỉ phản ánh:

• Command từ controller.
• Hoặc position feedback của actuator.

Nó không có nghĩa:

Water Flow = 50% Design Flow

Lưu lượng thực tế còn phụ thuộc:

• Chênh áp hai phía van.
• Cv/Kvs.
• Đặc tuyến của van.
• Valve Authority.
• Trở lực cooling coil.
• Y-Strainer.
• Balancing Valve.
• Đường ống.
• Trạng thái bơm.

Vì vậy:

% Valve ≠ % Flow

Tương tự:

Valve Command 100% ≠ Design Flow 100%.

Valve Authority là gì?

Valve Authority thể hiện mức độ ảnh hưởng của control valve đối với tổng chênh áp của circuit.

Nếu van chỉ chiếm một phần quá nhỏ trong tổng chênh áp, khả năng điều tiết có thể kém.

Hệ quả có thể xuất hiện:

• Van khó modulation ở tải thấp.
• Lưu lượng thay đổi quá mạnh.
• SAT dao động.
• Van mở/đóng liên tục.
• PID khó duy trì setpoint.

Đây là một trong các yếu tố có thể dẫn đến hiện tượng Valve Hunting.

Không nên sử dụng một giá trị Valve Authority cố định cho mọi dự án. Việc lựa chọn cần căn cứ vào loại van, circuit và tiêu chí thiết kế cụ thể.

Vì sao van chọn quá lớn dễ gây Hunting?

Một lỗi thiết kế khá nguy hiểm là chọn control valve quá lớn với suy nghĩ:

“Van càng lớn thì nước càng nhiều, AHU càng lạnh.”

Thực tế không hẳn như vậy.

Nếu Cv/Kvs quá lớn, chỉ cần actuator mở một hành trình nhỏ, lưu lượng đã có thể tăng mạnh.

Khi tải thấp:

Van mở một chút → Flow tăng quá nhiều → SAT giảm nhanh → Controller đóng van → Flow giảm mạnh → SAT tăng → Controller mở lại

Chu trình lặp lại:

Mở → Lạnh quá → Đóng → Nóng lên → Mở

Đó chính là một dạng Valve Hunting.

Ngoài sizing, hunting còn có thể liên quan đến:

• PID tuning.
• Sensor.
• Response time.
• Chênh áp biến động.
• Valve Authority.
• Actuator phản ứng quá nhanh.

PICV là gì?

PICV – Pressure Independent Control Valve là van điều khiển được thiết kế nhằm duy trì khả năng kiểm soát lưu lượng ổn định hơn khi chênh áp mạng thay đổi, trong phạm vi hoạt động thiết kế của thiết bị.

Trong hệ variable flow, khi nhiều van đóng và mở, chênh áp tại từng branch có thể thay đổi đáng kể.

PICV giúp hạn chế ảnh hưởng này đến lưu lượng coil.

PICV có phải lúc nào cũng tốt hơn không?

Không nên hiểu như vậy.

PICV không thể khắc phục:

• Actuator hỏng.
• Bơm thiếu áp.
• Y-Strainer nghẹt.
• Coil bẩn.
• Sensor sai.
• Nước lạnh cấp không đạt.
• Logic BMS sai.

PICV là một giải pháp kỹ thuật, không phải “thuốc chữa mọi bệnh” của hệ Chiller.

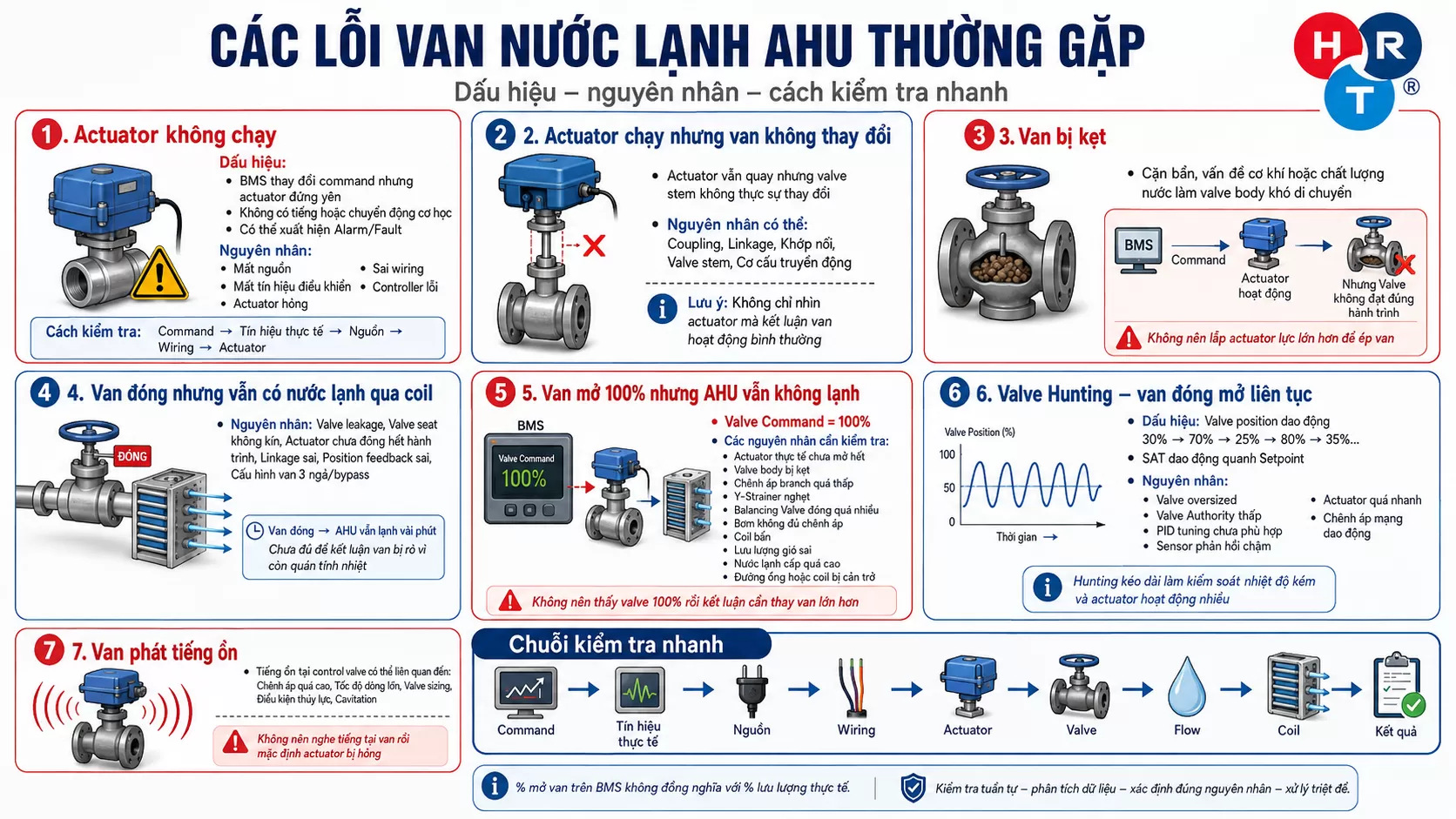

Các lỗi van nước lạnh AHU thường gặp

1. Actuator không chạy

Dấu hiệu

• BMS thay đổi command nhưng actuator đứng yên.
• Không có tiếng hoặc chuyển động cơ học.
• Có thể xuất hiện Alarm/Fault.

Nguyên nhân

• Mất nguồn.
• Sai wiring.
• Mất tín hiệu điều khiển.
• Controller lỗi.
• Actuator hỏng.

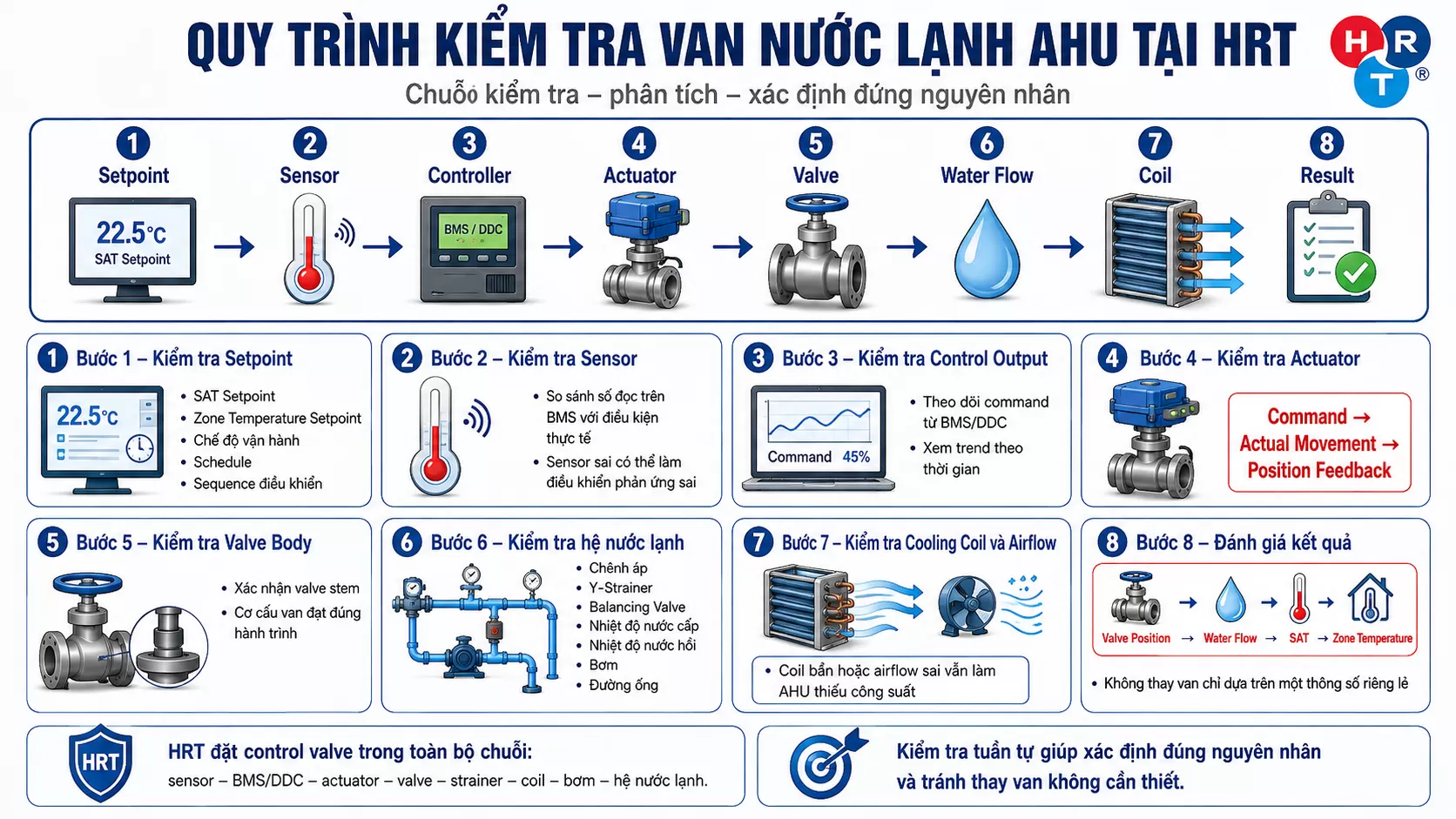

Cách kiểm tra

Không nên thay actuator ngay.

Kiểm tra lần lượt:

Command → Tín hiệu thực tế → Nguồn → Wiring → Actuator

2. Actuator chạy nhưng van không thay đổi

Có trường hợp actuator vẫn quay nhưng valve stem không thực sự thay đổi.

Nguyên nhân có thể nằm ở:

• Coupling.
• Linkage.
• Khớp nối.
• Valve stem.
• Cơ cấu truyền động.

Do đó, không nên chỉ đứng xa quan sát actuator rồi kết luận van hoạt động bình thường.

3. Van bị kẹt

Cặn bẩn, vấn đề cơ khí hoặc chất lượng nước có thể làm valve body khó di chuyển.

Khi đó:

BMS có Command → Actuator hoạt động → Nhưng Valve không đạt đúng hành trình

Không nên tùy tiện lắp actuator lực lớn hơn để ép van hoạt động vì có thể làm hỏng cơ cấu van.

4. Van đóng nhưng vẫn có nước lạnh qua coil

Nguyên nhân có thể gồm:

• Valve leakage.
• Valve seat không kín.
• Actuator chưa đóng hết hành trình.
• Linkage sai.
• Position feedback sai.
• Cấu hình van 3 ngả/bypass.

Cần phân biệt thêm hiện tượng quán tính nhiệt.

Ngay sau khi đóng van, coil và lượng nước bên trong vẫn còn lạnh nên SAT có thể tiếp tục thấp trong một khoảng thời gian.

Do đó:

Van đóng → AHU vẫn lạnh vài phút

chưa đủ để kết luận van bị rò.

5. Van mở 100% nhưng AHU vẫn không lạnh

Đây là lỗi đặc biệt dễ chẩn đoán sai.

BMS hiển thị:

Valve Command = 100%

nhưng AHU vẫn thiếu lạnh.

Các nguyên nhân cần kiểm tra:

• Actuator thực tế chưa mở hết.
• Valve body bị kẹt.
• Chênh áp branch quá thấp.
• Y-Strainer nghẹt.
• Balancing Valve đóng quá nhiều.
• Bơm không đủ chênh áp.
• Coil bẩn.
• Lưu lượng gió sai.
• Nước lạnh cấp quá cao.
• Đường ống hoặc coil bị cản trở.

Không nên thấy valve 100% rồi lập tức kết luận cần thay van lớn hơn.

6. Valve Hunting – van đóng mở liên tục

Dấu hiệu

Valve position liên tục thay đổi:

30% → 70% → 25% → 80% → 35%...

SAT cũng dao động quanh Setpoint.

Nguyên nhân có thể

• Valve oversized.
• Valve Authority thấp.
• PID tuning chưa phù hợp.
• Sensor phản hồi chậm.
• Actuator quá nhanh.
• Chênh áp mạng dao động.

Hunting kéo dài vừa làm kiểm soát nhiệt độ kém vừa khiến actuator phải hoạt động thường xuyên hơn.

7. Van phát tiếng ồn

Tiếng ồn tại control valve có thể liên quan đến:

• Chênh áp quá cao.
• Tốc độ dòng lớn.
• Valve sizing.
• Điều kiện thủy lực.
• Một số hiện tượng dòng chảy như cavitation.

Không nên nghe tiếng tại van rồi mặc định actuator bị hỏng.

Bảng chẩn đoán nhanh lỗi van AHU

Hiện tượng	Nguyên nhân cần kiểm tra
Van 100% nhưng AHU thiếu lạnh	ΔP thấp, strainer tắc, thiếu flow, coil bẩn
Command thay đổi nhưng actuator đứng yên	Nguồn, wiring, signal, actuator
Actuator chạy nhưng van không đổi	Coupling, linkage, valve stem
Van 0% nhưng coil vẫn lạnh	Leakage, actuator chưa đóng hết, quán tính nhiệt
Valve liên tục đóng mở	Oversizing, PID, authority, sensor
Van phát tiếng	ΔP cao, velocity, sizing
Nhiều AHU cùng mở 100%	Pump/plant/DP/system flow
Low Delta T kéo dài	Leakage, bypass, excess flow và các nguyên nhân khác

Van nước lạnh AHU có liên quan đến Low Delta T không?

Có thể có, nhưng không phải nguyên nhân duy nhất.

Nếu van bị leakage, nước lạnh vẫn tiếp tục đi qua coil ở tải thấp.

Nước nhận ít nhiệt rồi quay về hệ thống, làm nhiệt độ nước hồi thấp hơn mong muốn.

Van 3 ngả có bypass cũng có thể ảnh hưởng đến ΔT trong một số cấu hình.

Valve oversized gây excess flow cũng cần được xem xét.

Tuy nhiên, Low Delta T còn có thể liên quan đến:

• Coil.
• Airflow.
• Tải thực tế.
• Nhiệt độ nước lạnh.
• Sensor.
• Bypass.
• Control logic.
• Hydronic balancing.

Do đó không nên thấy Low Delta T rồi kết luận ngay control valve hỏng.

Quan hệ giữa van AHU và bơm VFD

Trong hệ variable flow sử dụng van 2 ngả:

Tải giảm → Van đóng bớt → Tổng lưu lượng giảm → Bơm VFD giảm tốc

Khi tải tăng:

Nhiều van mở → Nhu cầu lưu lượng tăng → Bơm tăng tốc

Điều này giúp hệ thống không phải luôn vận hành ở lưu lượng cực đại.

Tuy nhiên:

Chênh áp quá cao

Có thể khiến:

• Van phải tiết lưu mạnh.
• Control khó ổn định.
• Phát sinh tiếng ồn.
• Van khó đóng kín nếu vượt khả năng close-off.

Chênh áp quá thấp

Có thể khiến AHU xa bơm:

Valve = 100% nhưng vẫn thiếu Flow

Vì vậy:

Control Valve và Pump VFD phải được tối ưu như một hệ thống, không phải hai thiết bị độc lập.

Van AHU và BMS phối hợp như thế nào?

BMS/DDC có thể theo dõi:

• Temperature Setpoint.
• Actual Temperature.
• Valve Command.
• Valve Feedback.
• Fan Speed.
• Pump Status.
• Chilled Water Temperature.
• Differential Pressure.

Một trend rất hữu ích là:

Valve Position + SAT + Setpoint

Ví dụ:

Valve gần 100% nhưng SAT vẫn cao

Nên kiểm tra:

Flow → ΔP → Strainer → Coil → CHWS

Valve dao động liên tục và SAT cũng dao động

Nên kiểm tra:

PID → Sensor → Valve Sizing → ΔP

Valve command = 0% nhưng SAT vẫn rất thấp kéo dài

Nên kiểm tra:

Actual Position → Valve Leakage → Water Flow

BMS là công cụ chẩn đoán tốt nhưng nếu không có flow meter thì phần trăm van không trực tiếp chứng minh lưu lượng thực tế qua coil.

Quy trình kiểm tra van nước lạnh AHU tại HRT

HRT tiếp cận sự cố theo chuỗi:

Setpoint → Sensor → Controller → Actuator → Valve → Water Flow → Coil → Result

Bước 1 – Kiểm tra Setpoint

Xác định:

• SAT Setpoint.
• Zone Temperature Setpoint.
• Chế độ vận hành.
• Schedule.
• Sequence điều khiển.

Bước 2 – Kiểm tra Sensor

So sánh số đọc trên BMS với điều kiện thực tế.

Sensor sai có thể làm cả hệ điều khiển phản ứng sai dù van hoàn toàn bình thường.

Bước 3 – Kiểm tra Control Output

Theo dõi command từ BMS/DDC và trend theo thời gian.

Bước 4 – Kiểm tra Actuator

So sánh:

Command ↔ Actual Movement ↔ Position Feedback

Bước 5 – Kiểm tra Valve Body

Xác nhận valve stem và cơ cấu van thực sự đạt hành trình tương ứng.

Bước 6 – Kiểm tra hệ nước lạnh

Đánh giá:

• Chênh áp.
• Y-Strainer.
• Balancing Valve.
• Nhiệt độ nước cấp.
• Nhiệt độ nước hồi.
• Bơm.
• Đường ống.

Bước 7 – Kiểm tra Cooling Coil và Airflow

Van hoạt động đúng nhưng coil bẩn hoặc airflow sai thì AHU vẫn có thể không đạt công suất.

Bước 8 – Đánh giá kết quả

Theo dõi:

Valve Position → Water Flow → SAT → Zone Temperature

Không thay van chỉ dựa trên một thông số riêng lẻ. Cách tiếp cận hiện tại của HRT cũng đặt control valve trong toàn bộ chuỗi sensor, BMS/DDC, actuator, valve, strainer, coil, bơm và hệ nước lạnh.

Những sai lầm thường gặp khi xử lý van AHU

Chỉ nhìn % mở van trên BMS

Valve 100% ≠ Flow 100%

AHU thiếu lạnh là ép van lên 100%

Nếu nguyên nhân là Y-Strainer, bơm hoặc coil thì việc này không giải quyết được lỗi.

Van lỗi là thay actuator

Valve body bị kẹt thì thay actuator chưa chắc có tác dụng.

Thiếu nước là tăng áp bơm

Có thể giải quyết một AHU nhưng lại tạo excess pressure ở những branch khác.

Chọn van càng lớn càng tốt

Valve oversized có thể khiến modulation kém và gây hunting.

Thấy coil vẫn lạnh sau khi đóng van là kết luận van rò

Cần tính đến thermal inertia và kiểm tra flow thực tế.

Thay toàn bộ bằng PICV

PICV không giải quyết được sensor sai, coil bẩn, actuator hỏng hoặc bơm thiếu áp.

Khi nào nên thay hoặc cải tạo van nước lạnh AHU?

Có thể xem xét khi:

• Valve body hư hỏng cơ khí.
• Van kẹt nghiêm trọng.
• Leakage vượt giới hạn cho phép.
• Actuator không còn tương thích.
• Valve sizing không còn phù hợp tải.
• Hệ thống đã thay đổi công năng.
• Cải tạo constant flow sang variable flow.
• Chênh áp biến động lớn cần xem xét giải pháp PICV.

Đặc biệt, nếu nhiều AHU đồng thời gặp vấn đề, không nên thay từng van riêng lẻ trước khi kiểm tra bơm, chênh áp và toàn bộ chilled-water network.

Kết luận

Van nước lạnh AHU là một mắt xích quan trọng trong hệ thống Chiller, nhưng hiệu quả của nó phụ thuộc vào toàn bộ chuỗi điều khiển và thủy lực.

Ba nguyên tắc quan trọng cần nhớ:

Valve Command ≠ Actual Valve Position

Valve Position ≠ Water Flow

AHU thiếu lạnh ≠ Control Valve bị hỏng

Khi AHU không đạt nhiệt độ, cần kiểm tra đồng bộ:

Sensor → BMS/DDC → Actuator → Valve → Chênh áp → Water Flow → Cooling Coil → Airflow

Việc chẩn đoán đúng nguyên nhân giúp tránh thay thiết bị không cần thiết, hạn chế lãng phí năng lượng và nâng cao độ ổn định của toàn hệ HVAC.

HRT tiếp cận AHU – Chiller theo hướng Hiểu đúng hệ thống – Rõ nguyên nhân – Tối ưu vận hành, hướng tới các giải pháp HVAC XANH chuẩn ESG, tiết kiệm năng lượng và bền vững.

HRT - hơi thở xanh cho mọi công trình
