PICV HVAC là gì?

PICV là viết tắt của Pressure Independent Control Valve – van điều khiển độc lập áp suất.

PICV thường được sử dụng trong hệ nước lạnh Chiller để kiểm soát lưu lượng nước qua:

• AHU.
• FCU.
• Cooling coil.
• Các nhánh terminal HVAC.

Khác với van 2 ngả thông thường chủ yếu thay đổi độ mở để điều tiết nước, PICV thường tích hợp ba chức năng:

Điều khiển lưu lượng + Giới hạn lưu lượng + Điều chỉnh chênh áp

Nhờ đó, khi áp suất trong mạng thay đổi do các AHU hoặc FCU đóng mở theo tải, lưu lượng qua coil ít bị ảnh hưởng hơn trong phạm vi làm việc của van. Siemens mô tả PICV theo nguyên lý kết hợp control valve, flow limiter và differential-pressure regulator trong cùng thiết bị.

Tuy nhiên, “Pressure Independent” không có nghĩa van hoàn toàn không cần áp suất. PICV vẫn phải có chênh áp khả dụng đủ lớn và nằm trong dải làm việc của nhà sản xuất.

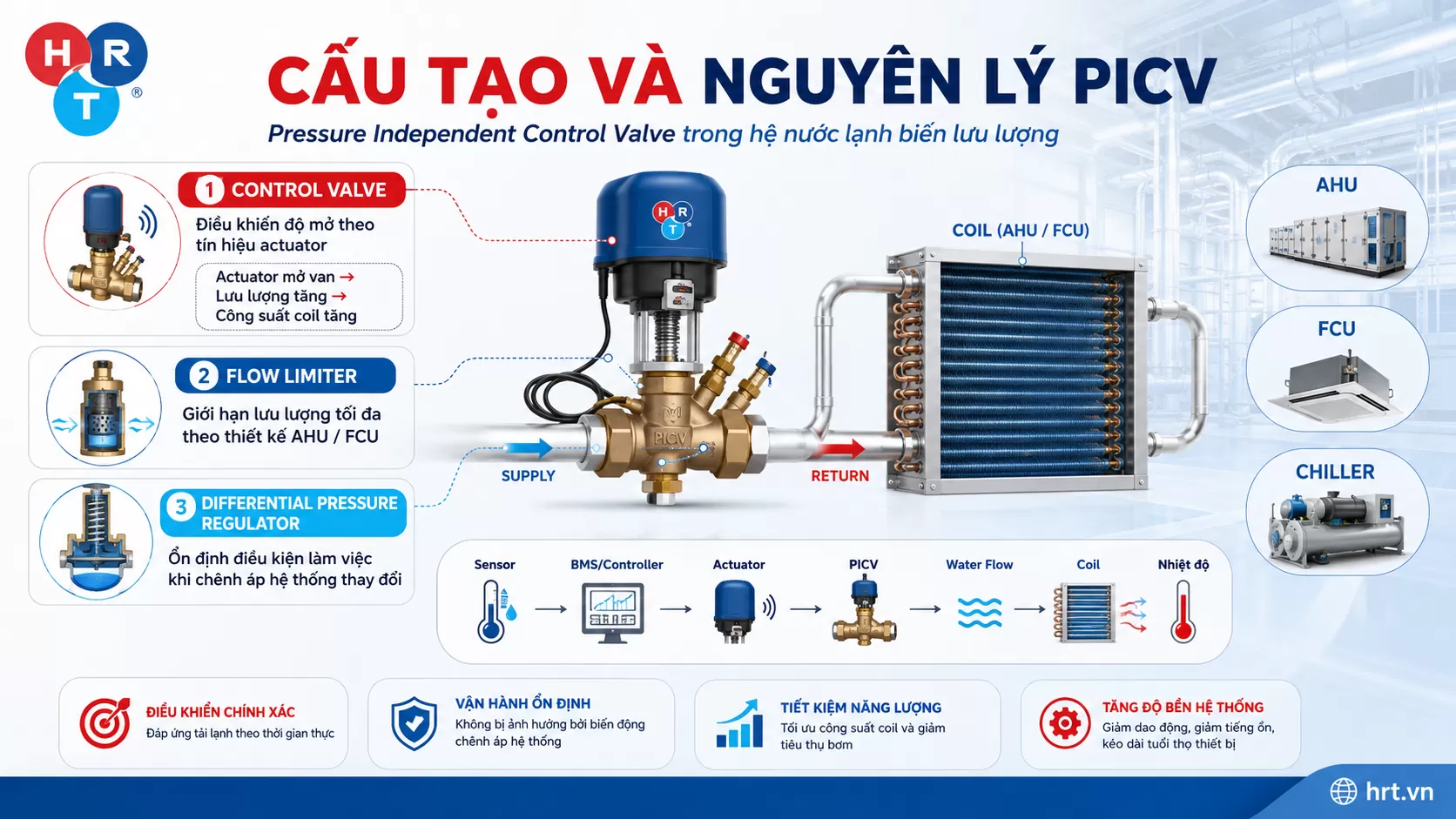

Cấu tạo và nguyên lý PICV

Tùy từng hãng và model, cấu tạo chi tiết có thể khác nhau nhưng PICV thường gồm ba phần chức năng chính.

Control Valve

Phần van điều khiển thay đổi độ mở theo tín hiệu từ actuator.

Khi tải lạnh tăng:

Actuator mở van → Lưu lượng tăng → Công suất coil tăng

Khi tải giảm:

Actuator đóng bớt → Lưu lượng giảm

Flow Limiter

Cho phép thiết lập mức lưu lượng tối đa theo lưu lượng thiết kế của AHU hoặc FCU.

Điều này giúp hạn chế tình trạng một terminal nhận quá nhiều nước khi chênh áp hệ thống tăng.

Differential Pressure Regulator

Bộ điều chỉnh chênh áp bên trong phản ứng với sự thay đổi áp suất trong mạng nước.

Mục tiêu là giữ điều kiện làm việc của phần control valve ổn định hơn, từ đó giảm biến động lưu lượng không mong muốn.

Chuỗi điều khiển có thể hiểu:

Sensor → BMS/Controller → Actuator → PICV → Water Flow → Coil → Nhiệt độ

Vì sao PICV phù hợp với hệ nước lạnh biến lưu lượng?

Trong hệ Variable Flow, nhu cầu nước lạnh không cố định.

Ví dụ:

• Một FCU đạt nhiệt độ phòng và đóng bớt van.
• Một AHU khác đang tăng tải và mở van.
• Nhiều terminal đồng thời thay đổi trạng thái.
• Bơm VFD thay đổi tốc độ.

Khi đó, chênh áp tại từng vị trí trên mạng cũng thay đổi.

Nếu dùng van điều khiển thông thường, cùng một độ mở van nhưng:

ΔP tăng → Flow có thể tăng

ΔP giảm → Flow có thể giảm

PICV bổ sung cơ chế điều chỉnh chênh áp để giảm ảnh hưởng này.

Điều này đặc biệt hữu ích với hệ thống có:

• Nhiều AHU.
• Nhiều FCU.
• Các terminal hoạt động độc lập.
• Tải thay đổi liên tục.
• Bơm sử dụng VFD.

Danfoss cũng đưa PICV vào các giải pháp hydronic variable-flow, bao gồm ứng dụng AHU và hệ Chiller biến lưu lượng.

PICV khác van 2 ngả thông thường thế nào?

Tiêu chí	Van 2 ngả thông thường	PICV
Điều chỉnh lưu lượng	Có	Có
Giới hạn lưu lượng tối đa	Không mặc định	Có
Điều chỉnh chênh áp nội bộ	Không	Có
Ảnh hưởng khi ΔP thay đổi	Cao hơn	Thấp hơn trong dải làm việc
Dynamic balancing	Không tích hợp	Có tại nhánh được lắp
Variable Flow	Phù hợp	Đặc biệt phù hợp
Commissioning	Cần cân bằng phối hợp	Thuận lợi hơn

Điều quan trọng là PICV HVAC không phải lúc nào cũng tốt hơn van 2 ngả.

Trong một hệ đơn giản, chênh áp được kiểm soát tốt và hydraulic balancing đã được thiết kế đúng, van 2 ngả thông thường vẫn có thể là giải pháp hợp lý.

PICV khác van cân bằng tĩnh thế nào?

Van cân bằng tĩnh được điều chỉnh để tạo một mức trở lực phù hợp tại điều kiện thiết kế.

Khi các nhánh khác thay đổi trạng thái, phân bố áp suất của mạng thay đổi nhưng van cân bằng tĩnh không tự phản ứng.

PICV có cơ cấu dynamic regulation nên có thể thích nghi tốt hơn với biến động ΔP tại terminal.

Có thể hiểu đơn giản:

Van cân bằng tĩnh → Cân bằng tại một trạng thái thiết kế

PICV → Kiểm soát động theo biến động chênh áp

Tuy nhiên, PICV chỉ kiểm soát circuit nơi nó được lắp, không tự cân bằng toàn bộ plant Chiller.

Design Flow trên PICV quan trọng thế nào?

Đây là một trong những thông số quan trọng nhất khi chọn và commissioning PICV.

Mỗi coil AHU hoặc FCU cần một lưu lượng nước thiết kế nhất định để đạt công suất yêu cầu.

PICV cho phép giới hạn:

Flow ≤ Design Flow đã cài đặt

Nếu cài quá cao:

• Terminal có thể bị overflow.
• ΔT nước lạnh có thể bị ảnh hưởng.
• Phân phối nước giữa các nhánh không tối ưu.

Nếu cài quá thấp:

• Coil thiếu nước.
• Công suất lạnh giảm.
• AHU hoặc FCU có thể không đạt Setpoint.

Vì vậy, không nên cài PICV theo cảm tính hoặc chỉ dựa trên đường kính ống.

PICV giúp hạn chế Overflow như thế nào?

Overflow xảy ra khi lưu lượng nước qua coil cao hơn giá trị cần thiết.

Trong hệ variable flow, khi nhiều valve khác đóng lại, ΔP tại một số nhánh có thể tăng.

Với van thông thường:

ΔP tăng + Van đang mở → Flow có thể vượt thiết kế

PICV sử dụng flow limitation kết hợp pressure regulation để hạn chế lưu lượng vượt mức preset.

Điều này giúp các nhánh gần bơm không lấy quá nhiều nước trong khi các nhánh bất lợi hơn bị thiếu lưu lượng.

PICV có giúp cải thiện Delta T không?

PICV có thể hỗ trợ cải thiện điều kiện ΔT bằng cách hạn chế excessive flow qua coil.

Trong hệ nước lạnh:

ΔT = Nhiệt độ nước hồi – Nhiệt độ nước cấp

Khi lưu lượng qua coil quá cao, nước có thể quay về Chiller với nhiệt độ thấp hơn mong muốn.

PICV giúp giới hạn flow, từ đó tạo điều kiện để coil làm việc gần trạng thái thiết kế hơn. Siemens cũng xem tối ưu Delta-T là một trong những lợi ích của pressure-independent control valve.

Nhưng PICV không tự chữa được Low Delta T.

Low Delta T còn có thể do:

• Coil bẩn.
• Airflow thấp.
• Tải lạnh thấp.
• Nhiệt độ nước cấp không phù hợp.
• Sensor sai.
• Logic điều khiển không đúng.

PICV và bơm VFD phối hợp như thế nào?

PICV và VFD đảm nhiệm hai nhiệm vụ khác nhau.

PICV → Kiểm soát flow tại terminal

Pump VFD → Điều chỉnh áp suất và lưu lượng của toàn mạng

Khi tải giảm:

PICV đóng bớt → Tổng nhu cầu flow giảm → Bơm VFD giảm tốc

Nếu PICV hoạt động tốt nhưng bơm vẫn duy trì ΔP quá cao, terminal có thể vẫn nhận đúng lưu lượng nhưng hệ thống vẫn tiêu tốn điện bơm không cần thiết.

Do đó:

PICV + Bơm VFD + Cảm biến ΔP + BMS

phải được xem như một hệ thống điều khiển tổng thể.

PICV sử dụng cho AHU như thế nào?

PICV thường được lắp trên đường nước của cooling coil AHU.

Logic cơ bản:

SAT Setpoint → Controller → Actuator → PICV → Flow qua coil

Khi tải AHU tăng, PICV mở lớn hơn.

Khi tải giảm, PICV đóng bớt.

Đồng thời, van giúp giới hạn lưu lượng tối đa và giảm tác động của biến động chênh áp từ các AHU khác.

PICV đặc biệt hữu ích với hệ Chiller có nhiều AHU hoạt động ở các mức tải khác nhau.

PICV sử dụng cho FCU như thế nào?

Trong công trình có hàng chục hoặc hàng trăm FCU, trạng thái hệ thống thay đổi liên tục.

Mỗi phòng có thể:

Room Temperature → Thermostat → Actuator → PICV

Khi nhiều FCU đóng/mở cùng lúc, ΔP trên mạng thay đổi.

PICV giúp từng FCU hạn chế flow theo giá trị thiết kế và giảm ảnh hưởng từ các nhánh khác.

Đây là một trong những ứng dụng điển hình của pressure-independent valve trong hệ variable flow.

PICV có nhược điểm gì?

PICV mang lại nhiều lợi ích nhưng không phải thiết bị “lắp vào là xong”.

Cần đủ chênh áp

Nếu ΔP tại terminal thấp hơn yêu cầu tối thiểu của van, PICV không thể duy trì lưu lượng thiết kế.

Phải chọn đúng Flow Range

Van quá lớn hoặc quá nhỏ đều có thể làm hệ thống vận hành không đúng.

Preset phải chính xác

PICV hoạt động đúng nhưng preset sai thì terminal vẫn nhận sai lưu lượng.

Yêu cầu chất lượng nước phù hợp

Cặn bẩn và chất lượng nước không đảm bảo có thể ảnh hưởng đến các cơ cấu bên trong hệ thống van.

Không thay thế bơm và BMS

PICV không thể sửa được:

• Pump sizing sai.
• Pump Setpoint quá cao.
• Coil bẩn.
• Sensor lỗi.
• Actuator lỗi.
• Logic BMS sai.

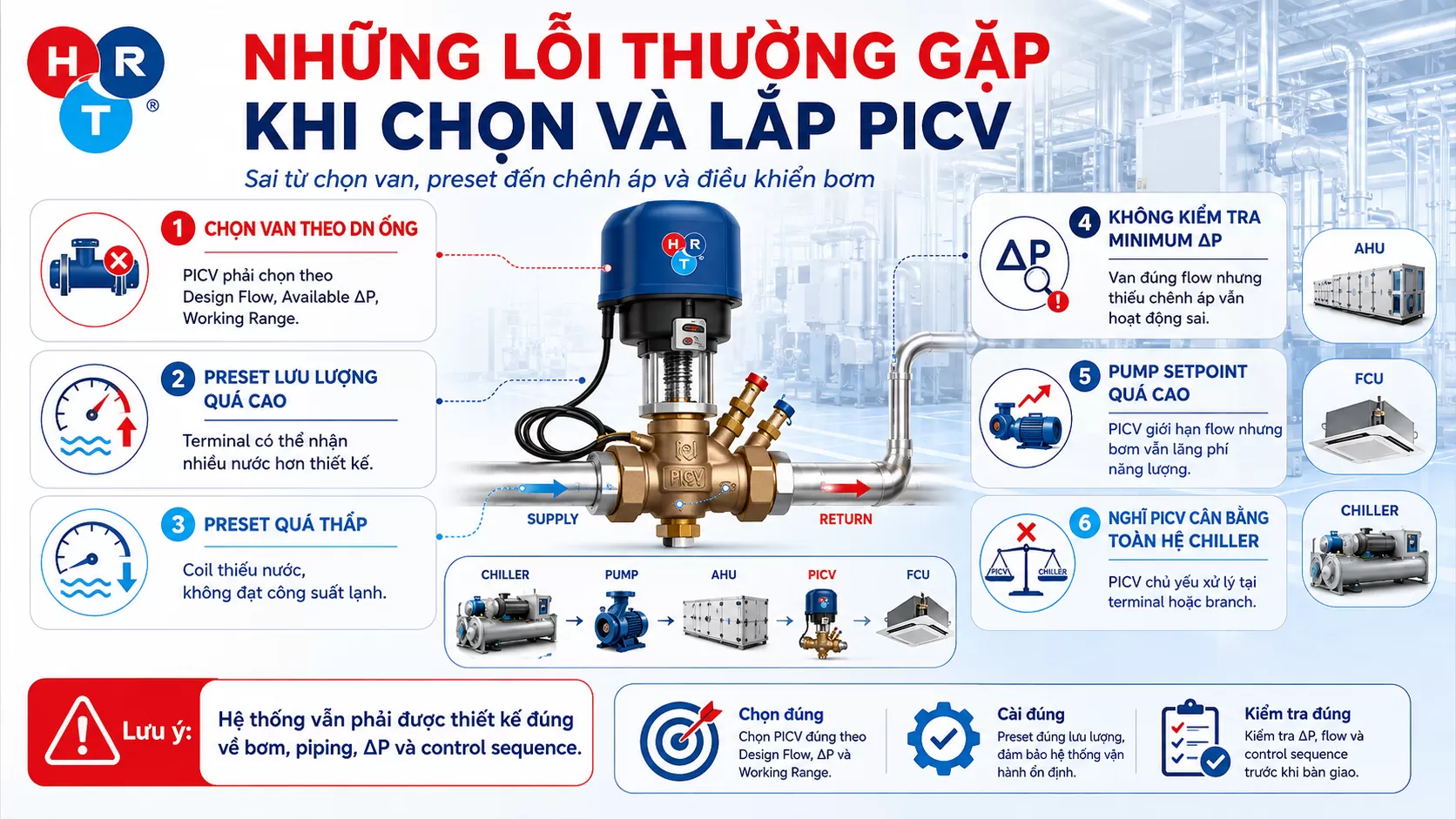

Những lỗi thường gặp khi chọn và lắp PICV

Chọn van theo DN đường ống

Đây là lỗi phổ biến.

PICV cần được lựa chọn theo:

Design Flow + Available ΔP + Working Range + Control Requirement

không phải đơn giản:

Ống DN25 → PICV DN25

Preset lưu lượng quá cao

Terminal vẫn có nguy cơ nhận nhiều nước hơn thiết kế.

Preset quá thấp

Coil thiếu nước và không đạt công suất lạnh.

Không kiểm tra Minimum ΔP

Van đúng flow nhưng không đủ chênh áp vẫn không thể hoạt động đúng.

Lắp PICV nhưng giữ Pump Setpoint quá cao

PICV có thể giới hạn flow nhưng năng lượng bơm vẫn bị lãng phí.

Nghĩ rằng PICV cân bằng toàn bộ Chiller

PICV chủ yếu giải quyết bài toán tại terminal hoặc branch.

Hệ thống chính vẫn phải được thiết kế đúng về bơm, piping, ΔP và control sequence.

Khi nào nên sử dụng PICV?

Có thể cân nhắc PICV khi:

• Hệ Chiller sử dụng Variable Flow.
• Có nhiều AHU hoặc FCU.
• Terminal thay đổi tải liên tục.
• Chênh áp giữa các nhánh biến động lớn.
• Cần giới hạn design flow tại coil.
• Hệ thường xuyên xảy ra overflow.
• Cần đơn giản hóa balancing và commissioning.
• Có yêu cầu kiểm soát năng lượng tốt hơn.

Tuy nhiên, Variable Flow không đồng nghĩa bắt buộc phải dùng PICV.

Van 2 ngả kết hợp balancing và differential-pressure control đúng vẫn có thể đáp ứng tốt tùy thiết kế.

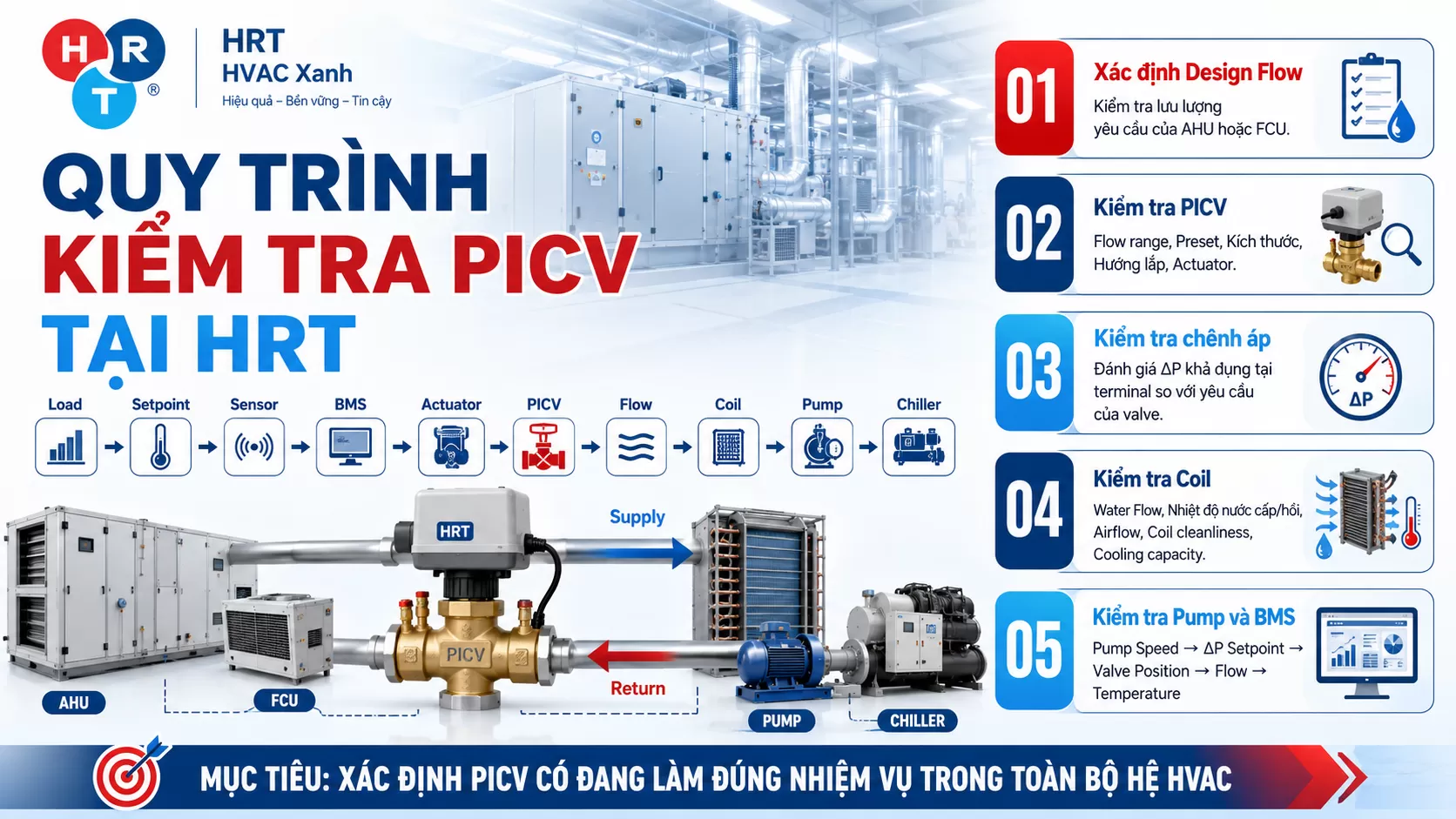

Quy trình kiểm tra PICV tại HRT

HRT tiếp cận PICV theo toàn bộ chuỗi hệ nước lạnh:

Load → Setpoint → Sensor → BMS → Actuator → PICV → Flow → Coil → Pump → Chiller

Bước 1 – Xác định Design Flow

Kiểm tra lưu lượng yêu cầu của AHU hoặc FCU.

Bước 2 – Kiểm tra PICV

Đối chiếu:

• Flow range.
• Preset.
• Kích thước.
• Hướng lắp.
• Actuator.

Bước 3 – Kiểm tra chênh áp

Đánh giá ΔP khả dụng tại terminal so với yêu cầu của valve.

Bước 4 – Kiểm tra Coil

Xem xét:

• Water Flow.
• Nhiệt độ nước cấp/hồi.
• Airflow.
• Coil cleanliness.
• Cooling capacity.

Bước 5 – Kiểm tra Pump và BMS

Theo dõi:

Pump Speed → ΔP Setpoint → Valve Position → Flow → Temperature

Mục tiêu là xác định PICV có đang làm đúng nhiệm vụ trong toàn bộ hệ HVAC, thay vì chỉ kiểm tra riêng chiếc van.

PICV và HVAC Xanh

PICV phù hợp với định hướng HVAC Xanh khi được sử dụng đúng vị trí.

Một hệ thống hiệu quả cần đạt:

Đúng tải → Đúng lưu lượng → Đúng ΔP → Đúng tốc độ bơm → Đúng ΔT → Giảm năng lượng

PICV có thể giúp terminal nhận lượng nước phù hợp hơn, trong khi bơm VFD và BMS giúp tối ưu vận hành của toàn mạng.

Đây là cách tiếp cận cần thiết đối với hệ HVAC hướng đến hiệu quả năng lượng và vận hành bền vững.

Kết luận

PICV HVAC là van điều khiển độc lập áp suất, kết hợp:

Control Flow + Flow Limitation + Differential Pressure Regulation

Thiết bị đặc biệt phù hợp với các hệ Chiller variable flow có nhiều AHU và FCU, nơi chênh áp thay đổi liên tục theo tải.

PICV có thể giúp:

• Hạn chế overflow.
• Giữ flow gần design value hơn.
• Ổn định khả năng điều khiển.
• Hỗ trợ commissioning.
• Hỗ trợ tối ưu Delta T và năng lượng.

Tuy nhiên, PICV không thay thế bơm VFD, BMS, thiết kế thủy lực hoặc commissioning.

Muốn hệ hoạt động tốt cần đánh giá đồng bộ:

Chiller – Pump – Piping – PICV – Coil – AHU/FCU – BMS
