1. Tháp giải nhiệt Chiller là gì?

Tháp giải nhiệt Chiller, hay Cooling Tower, là thiết bị hạ nhiệt độ nước trong vòng condenser water trước khi nước quay trở lại condenser của Chiller.

Cooling tower không tạo nước lạnh giống Chiller. Chiller sử dụng chu trình lạnh để tạo nước lạnh phục vụ AHU, FCU; trong khi tháp giải nhiệt chủ yếu sử dụng quá trình trao đổi nhiệt giữa nước – không khí và sự bay hơi của một phần nước để thải nhiệt ra môi trường.

Cần phân biệt rõ hai vòng nước:

Vòng Chilled Water:
Chiller → AHU/FCU → Chiller

Vòng Condenser Water:
Condenser Chiller → Bơm nước giải nhiệt → Cooling Tower → Condenser Chiller

Hai vòng có chức năng hoàn toàn khác nhau.

2. Nguyên lý hoạt động của tháp giải nhiệt Chiller

Quá trình thải nhiệt diễn ra theo các bước chính:

Bước 1 – Nước nhận nhiệt tại condenser

Môi chất lạnh sau máy nén truyền nhiệt sang nước giải nhiệt tại condenser. Nước vì vậy tăng nhiệt độ và được đưa ra khỏi Chiller.

Bước 2 – Bơm đưa nước nóng lên cooling tower

Bơm nước giải nhiệt tạo lưu lượng và chênh áp cần thiết để đưa nước từ condenser lên tháp.

Bước 3 – Nước được phân phối qua béc phun

Hệ thống nozzle phân bố nước trên bề mặt fill. Nước cần được phân phối tương đối đều để tận dụng tối đa diện tích trao đổi nhiệt.

Bước 4 – Nước đi qua fill

Fill media làm tăng diện tích và thời gian tiếp xúc giữa nước với không khí.

Bước 5 – Quạt tạo airflow

Quạt cooling tower đưa không khí qua vùng trao đổi nhiệt. Một phần nhỏ nước bay hơi và mang nhiệt ra ngoài.

Bước 6 – Nước lạnh hơn quay lại condenser

Nước sau giải nhiệt tập trung tại basin, sau đó quay về condenser và tiếp tục chu trình. Hệ thống phải bổ sung make-up water để bù lượng nước mất do bay hơi, drift và blowdown.

3. Vì sao tháp giải nhiệt có thể hạ nước thấp hơn nhiệt độ không khí khô?

Khả năng làm mát của cooling tower không phụ thuộc riêng vào Dry-Bulb Temperature – nhiệt độ bầu khô, mà chịu ảnh hưởng lớn bởi Wet-Bulb Temperature – nhiệt độ bầu ướt.

Khi không khí khô hơn, khả năng tiếp nhận thêm hơi nước cao hơn nên quá trình bay hơi thuận lợi. Khi độ ẩm ngoài trời tăng, khả năng bay hơi giảm và tháp khó đưa nhiệt độ nước xuống gần wet-bulb hơn.

Vì vậy, hai ngày có cùng nhiệt độ ngoài trời nhưng độ ẩm khác nhau có thể khiến hiệu suất cooling tower khác nhau đáng kể.

4. Cooling Tower Range là gì?

Range là chênh lệch giữa nhiệt độ nước nóng vào tháp và nhiệt độ nước lạnh hơn rời tháp.

Range = T nước vào tháp – T nước ra tháp

Ví dụ:

• Nước vào: 37°C
• Nước ra: 32°C

→ Range = 5 K

Range lớn không đồng nghĩa tháp chắc chắn hoạt động tốt hơn. Giá trị này còn phụ thuộc vào tải nhiệt và lưu lượng condenser water. Khi tải Chiller thay đổi, range cũng có thể thay đổi dù cooling tower vẫn vận hành bình thường.

5. Cooling Tower Approach là gì?

Approach là chênh lệch giữa nhiệt độ nước rời cooling tower và nhiệt độ bầu ướt của không khí đi vào tháp.

Approach = T nước ra tháp – T wet-bulb

Ví dụ:

• Nước ra tháp: 32°C
• Wet-bulb: 28°C

→ Approach = 4 K

Approach càng nhỏ nghĩa là nhiệt độ nước đã tiến gần hơn tới giới hạn làm mát của điều kiện không khí hiện tại. Tuy nhiên, không nên mặc định approach càng nhỏ càng tốt, vì để giảm thêm nhiệt độ nước có thể phải tăng airflow, tăng tốc quạt và tiêu thụ thêm điện.

6. Tháp giải nhiệt ảnh hưởng đến hiệu suất Chiller như thế nào?

Cooling tower quyết định một phần quan trọng nhiệt độ nước quay về condenser.

Khi nước condenser trở về ở điều kiện phù hợp, quá trình thải nhiệt của Chiller thuận lợi hơn. Ngược lại, nước quá nóng có thể làm nhiệt độ và áp suất ngưng tụ tăng, khiến compressor phải làm việc nhiều hơn.

Tuy nhiên, nếu Chiller có áp suất ngưng tụ cao thì không nên đổ lỗi ngay cho cooling tower.

Cần kiểm tra thêm:

• Lưu lượng condenser water.
• Bơm nước giải nhiệt.
• Strainer.
• Valve.
• Condenser tube.
• Sensor nhiệt độ.
• Tình trạng môi chất và Chiller.

Đánh giá đúng phải xem toàn bộ condenser-water loop.

7. Có nên làm nước tháp càng lạnh càng tốt?

Không.

Nước condenser lạnh hơn có thể giúp giảm tải cho compressor trong một phạm vi vận hành nhất định. Nhưng để hạ thêm nhiệt độ nước, quạt cooling tower có thể phải tăng tốc và tiêu thụ thêm điện.

Do đó cần tối ưu tổng thể:

Chiller + Cooling Tower Fan + Condenser Water Pump

chứ không tối ưu riêng một thiết bị. Mỗi Chiller cũng có giới hạn nhiệt độ condenser water riêng nên không nên áp dụng một setpoint thấp cố định cho mọi hệ thống.

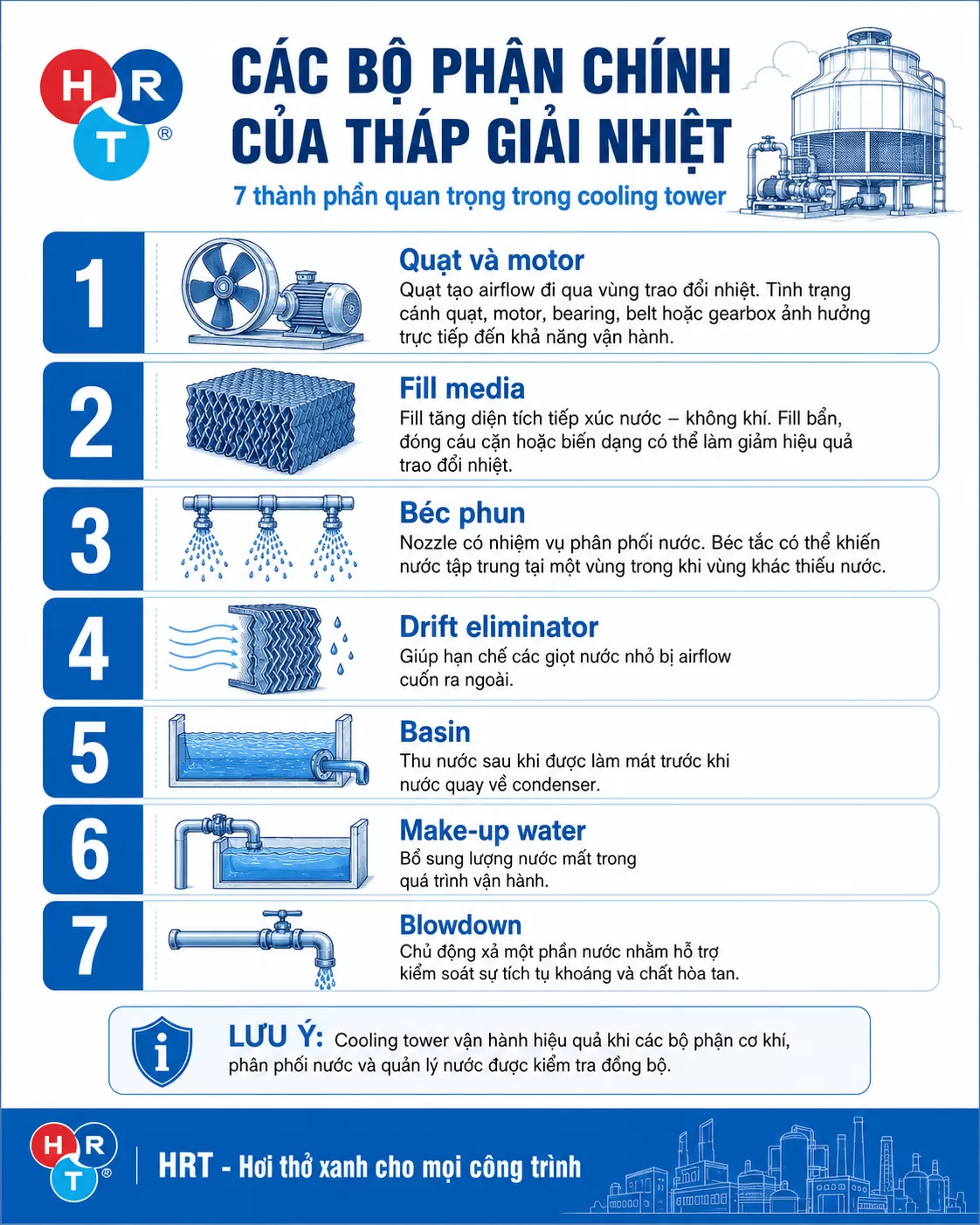

8. Các bộ phận chính của tháp giải nhiệt

Quạt và motor

Quạt tạo airflow đi qua vùng trao đổi nhiệt. Tình trạng cánh quạt, motor, bearing, belt hoặc gearbox ảnh hưởng trực tiếp đến khả năng vận hành.

Fill media

Fill tăng diện tích tiếp xúc nước – không khí. Fill bẩn, đóng cáu cặn hoặc biến dạng có thể làm giảm hiệu quả trao đổi nhiệt.

Béc phun

Nozzle có nhiệm vụ phân phối nước. Béc tắc có thể khiến nước tập trung tại một vùng trong khi vùng khác thiếu nước.

Drift eliminator

Giúp hạn chế các giọt nước nhỏ bị airflow cuốn ra ngoài.

Basin

Thu nước sau khi được làm mát trước khi nước quay về condenser.

Make-up water

Bổ sung lượng nước mất trong quá trình vận hành.

Blowdown

Chủ động xả một phần nước nhằm hỗ trợ kiểm soát sự tích tụ khoáng và chất hòa tan.

9. Vì sao tháp giải nhiệt bị hao nước?

Có ba nguyên nhân chính:

Evaporation – Bay hơi:
Một phần nước chuyển thành hơi để mang nhiệt ra môi trường.

Drift – Cuốn theo dòng khí:
Các giọt nước nhỏ bị airflow mang ra khỏi tháp.

Blowdown – Xả đáy:
Một phần nước được xả để kiểm soát nồng độ khoáng hòa tan.

Ngoài ra còn có thể xảy ra rò rỉ, basin tràn, lỗi van make-up hoặc sự cố đường ống.

10. Vì sao cần kiểm soát chất lượng nước?

Cooling tower là hệ nước hở, liên tục tiếp xúc với không khí và xảy ra bay hơi.

Khi nước bay hơi, khoáng hòa tan còn lại có thể ngày càng tập trung. Nếu không kiểm soát phù hợp có thể xuất hiện:

• Cáu cặn.
• Ăn mòn.
• Biofilm.
• Rêu tảo.
• Fill bị bẩn.
• Condenser tube đóng cặn.

Cáu cặn trên condenser tạo thêm trở lực nhiệt và làm giảm khả năng trao đổi nhiệt của Chiller.

Các giá trị pH, conductivity, cycles of concentration hay liều hóa chất không nên lấy một con số cố định áp dụng cho tất cả công trình mà cần theo chương trình quản lý nước cụ thể.

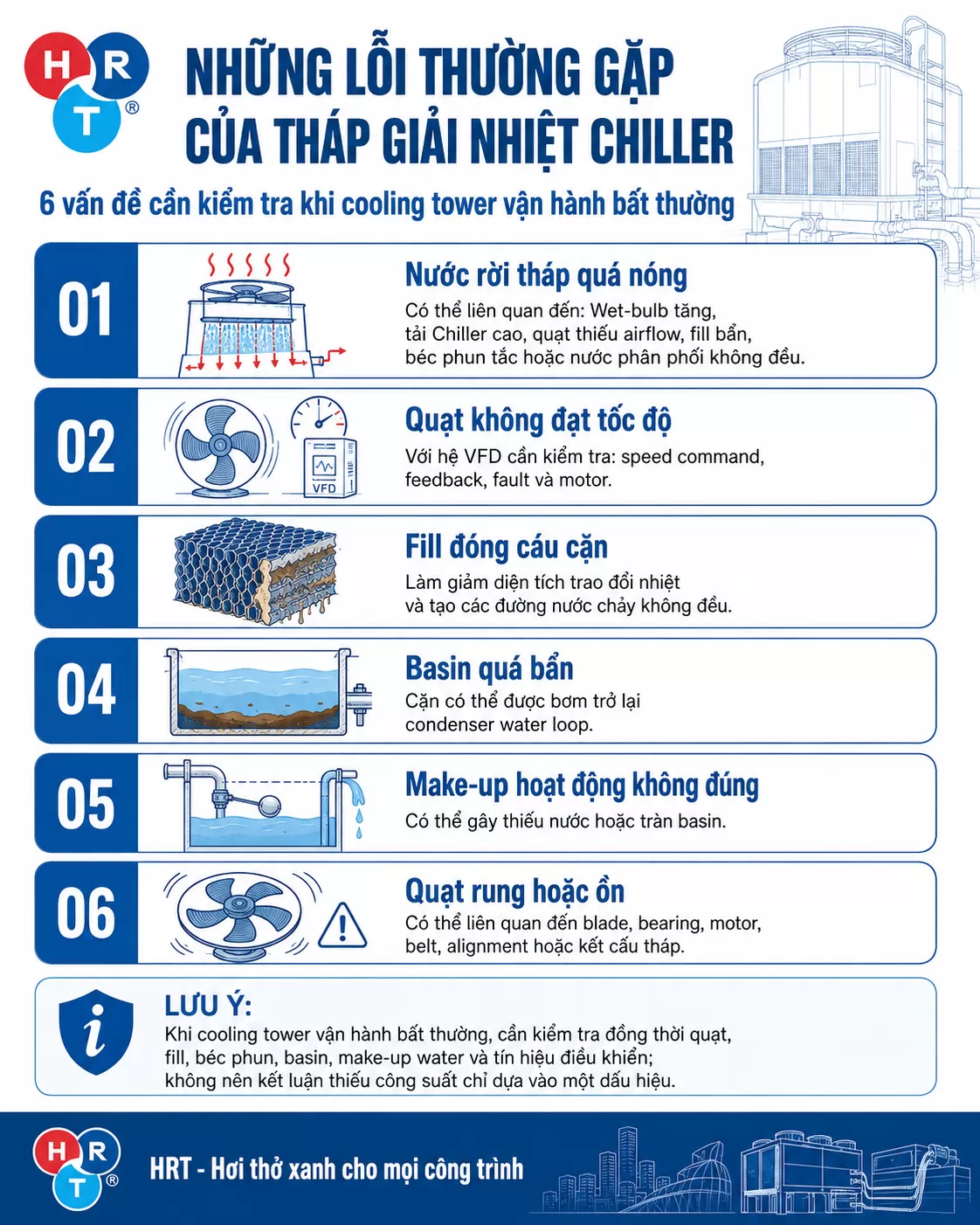

11. Những lỗi thường gặp của tháp giải nhiệt Chiller

Nước rời tháp quá nóng

Có thể liên quan đến:

• Wet-bulb tăng.
• Tải Chiller cao.
• Quạt thiếu airflow.
• Fill bẩn.
• Béc phun tắc.
• Nước phân phối không đều.

Quạt không đạt tốc độ

Với hệ VFD cần kiểm tra:

• Speed command.
• Feedback.
• Fault.
• Motor.

Fill đóng cáu cặn

Làm giảm diện tích trao đổi nhiệt và tạo các đường nước chảy không đều.

Basin quá bẩn

Cặn có thể được bơm trở lại condenser water loop.

Make-up hoạt động không đúng

Có thể gây thiếu nước hoặc tràn basin.

Quạt rung hoặc ồn

Có thể liên quan đến blade, bearing, motor, belt, alignment hoặc kết cấu tháp.

12. VFD cho quạt cooling tower

Biến tần cho phép thay đổi tốc độ quạt theo tải và tín hiệu điều khiển.

Khi tải thấp hoặc điều kiện wet-bulb thuận lợi, cooling tower không nhất thiết phải chạy fan 100%. VFD có thể giảm tốc để tiết kiệm điện quạt.

Khi nhiệt độ nước tăng hoặc tải Chiller tăng, controller có thể nâng tốc độ fan.

Tuy nhiên:

Fan chạy càng chậm không phải lúc nào cũng càng tiết kiệm.

Fan chạy 100% cũng không phải lúc nào cũng tối ưu.

Mục tiêu là cân bằng điện năng cooling tower với điện năng compressor và yêu cầu vận hành của Chiller.

13. BMS có thể giám sát những gì?

Khi hệ thống được trang bị cảm biến và tích hợp phù hợp, BMS có thể theo dõi:

• Nhiệt độ nước vào cooling tower.
• Nhiệt độ nước ra.
• Run/Stop fan.
• Tốc độ VFD.
• Alarm quạt.
• Trạng thái condenser water pump.
• Mức nước basin.
• Trạng thái hệ make-up.

Khả năng trend dữ liệu rất hữu ích. Ví dụ, nếu cùng tải và điều kiện môi trường nhưng tháp phải chạy fan nhanh hơn trước mới đạt nhiệt độ tương tự, đây có thể là dấu hiệu cần kiểm tra fill, nozzle hoặc hệ nước.

BMS vẫn không thay thế được kiểm tra trực tiếp tại hiện trường.

14. Những thông số cần theo dõi khi vận hành

Một số dữ liệu quan trọng gồm:

• Wet-bulb temperature.
• Nhiệt độ nước vào tháp.
• Nhiệt độ nước ra tháp.
• Cooling Tower Range.
• Cooling Tower Approach.
• Lưu lượng condenser water.
• Fan speed.
• Motor current.
• Condenser approach.
• Make-up water.
• Blowdown.
• Tình trạng fill.
• Nozzle.
• Basin.
• Drift eliminator.
• Rung và tiếng ồn.

Không có một bộ setpoint duy nhất phù hợp cho tất cả hệ Chiller và cooling tower.

15. Sai lầm thường gặp khi vận hành cooling tower

Một số sai lầm phổ biến:

• Chạy fan 100% liên tục.
• Cố đưa nước xuống nhiệt độ thấp nhất.
• Không theo dõi wet-bulb.
• Chỉ vệ sinh tháp mà bỏ qua condenser.
• Bỏ qua xử lý và quản lý nước.
• Thấy head pressure cao là tăng ngay tốc độ quạt.
• Chỉ kiểm tra quạt mà bỏ qua water distribution.
• Không theo dõi dữ liệu vận hành theo thời gian.

16. Khi nào cần bảo trì hoặc cải tạo tháp giải nhiệt?

Nên kiểm tra chuyên sâu khi xuất hiện:

• Approach tăng bất thường trong điều kiện tương đương.
• Nước ra tháp thường xuyên không đạt.
• Fan phải chạy gần 100% lâu hơn trước.
• Fill hoặc nozzle liên tục bị bẩn.
• Basin có nhiều cặn hoặc biofilm.
• Quạt rung, ồn.
• Motor quá tải.
• Make-up water tăng bất thường.
• Condenser approach tăng.

Những dấu hiệu này không khẳng định cooling tower là nguyên nhân duy nhất, nhưng cho thấy toàn bộ condenser-water loop cần được đánh giá lại.

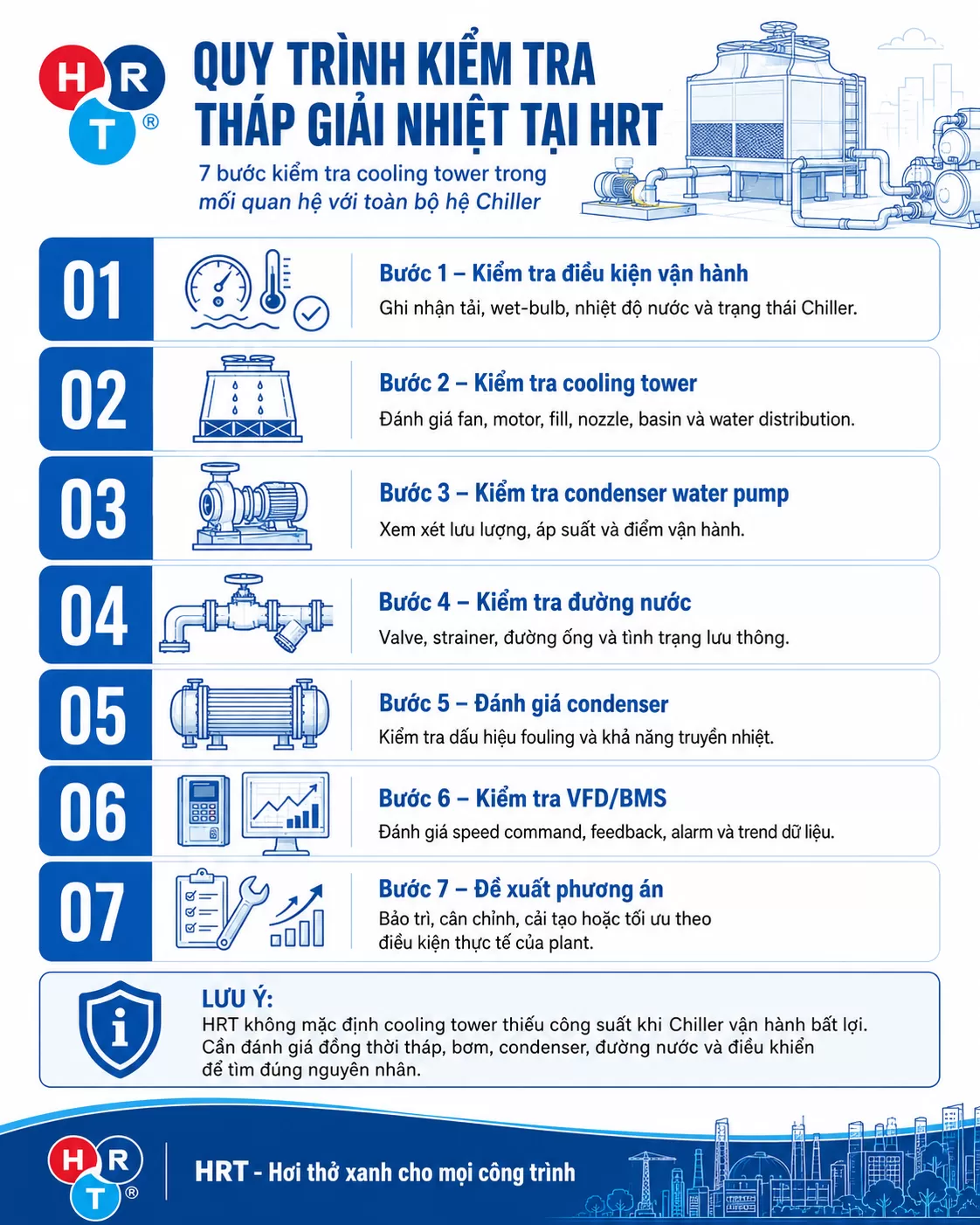

17. Quy trình kiểm tra tháp giải nhiệt tại HRT

HRT tiếp cận cooling tower trong mối quan hệ với toàn bộ hệ Chiller:

Bước 1 – Kiểm tra điều kiện vận hành
Ghi nhận tải, wet-bulb, nhiệt độ nước và trạng thái Chiller.

Bước 2 – Kiểm tra cooling tower
Đánh giá fan, motor, fill, nozzle, basin và water distribution.

Bước 3 – Kiểm tra condenser water pump
Xem xét lưu lượng, áp suất và điểm vận hành.

Bước 4 – Kiểm tra đường nước
Valve, strainer, đường ống và tình trạng lưu thông.

Bước 5 – Đánh giá condenser
Kiểm tra dấu hiệu fouling và khả năng truyền nhiệt.

Bước 6 – Kiểm tra VFD/BMS
Đánh giá speed command, feedback, alarm và trend dữ liệu.

Bước 7 – Đề xuất phương án
Bảo trì, cân chỉnh, cải tạo hoặc tối ưu theo điều kiện thực tế của plant. Cách tiếp cận của HRT là không mặc định cooling tower thiếu công suất khi Chiller vận hành bất lợi mà phải đánh giá đồng thời tháp, bơm, condenser, đường nước và điều khiển.

Xem thêm :

Điều hòa công nghiệp VRV

Điều hòa công nghiệp Chiller

Điều hòa công nghiệp VRF

18. Kết luận

Tháp giải nhiệt Chiller là mắt xích quan trọng trong vòng condenser water của hệ Chiller giải nhiệt nước. Hiệu quả của tháp phụ thuộc đồng thời vào wet-bulb, lưu lượng không khí, lưu lượng nước, fill, béc phun, quạt, chất lượng nước và tải thực tế.

Hai thông số Range và Approach rất quan trọng nhưng cần được đánh giá trong cùng điều kiện tải và môi trường. Vận hành tối ưu không phải là làm nước lạnh nhất có thể mà là tìm điểm vận hành phù hợp cho toàn hệ:

Chiller + Condenser Water Pump + Cooling Tower + Điều khiển.
