1. Thông gió nhà xưởng là gì?
Thông gió nhà xưởng là quá trình tổ chức dòng không khí nhằm đưa không khí thay thế vào khu vực sản xuất và đưa nhiệt, hơi ẩm, bụi, khói, mùi hoặc các chất ô nhiễm ra ngoài.
Tùy công trình, hệ thống có thể phục vụ:
- Toàn bộ nhà xưởng.
- Một khu sản xuất.
- Một nhóm máy.
- Một dây chuyền.
- Một nguồn phát sinh cụ thể.
Khác với văn phòng, nhà xưởng có máy móc, nguyên liệu và quy trình sản xuất nên tải nhiệt và nguồn ô nhiễm giữa các khu vực thường không giống nhau. Vì vậy, việc lựa chọn thông gió cần dựa trên điều kiện sản xuất thực tế chứ không chỉ theo diện tích sàn.
2. Hệ thông gió chung và hệ thông gió riêng khác nhau thế nào?
Hệ thông gió chung
Hệ chung thường phục vụ phần lớn không gian nhà xưởng và có thể gồm:
- Quạt hút mái.
- Quạt gắn tường.
- Quạt cấp khí.
- Louver.
- Hệ thống ống gió cấp – hút chung.
Giải pháp này phù hợp hơn khi nguồn nhiệt hoặc chất ô nhiễm tương đối phân tán và các khu vực có điều kiện vận hành gần giống nhau.
Hệ thông gió riêng
Hệ riêng được thiết kế cho một khu vực, dây chuyền, phòng sản xuất hoặc nhóm nguồn có đặc tính tương đồng.
Hệ riêng không có nghĩa mỗi máy phải sử dụng một quạt. Nhiều máy vẫn có thể kết nối vào một mạng hút nếu tính chất nguồn tương thích và hệ thống được tính toán, cân bằng đầy đủ.

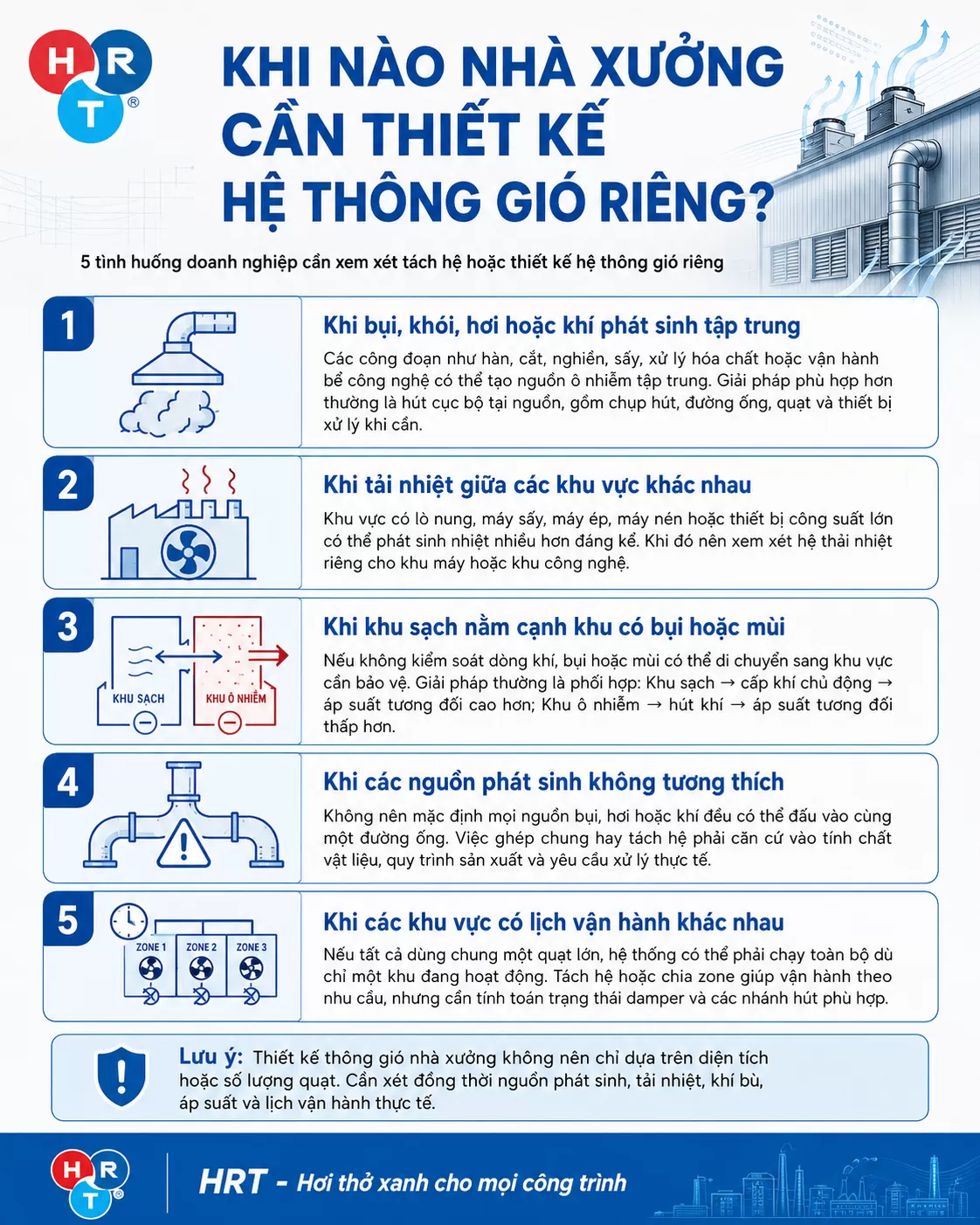

3. Khi nào nhà xưởng cần thiết kế hệ thông gió riêng?
Khi bụi, khói, hơi hoặc khí phát sinh tập trung
Các công đoạn như hàn, cắt, nghiền, sấy, xử lý hóa chất hoặc vận hành bể công nghệ có thể tạo nguồn ô nhiễm tập trung.
Trong trường hợp này, chỉ dùng quạt hút mái có thể khiến chất ô nhiễm di chuyển qua vùng làm việc trước khi được hút ra ngoài.
Giải pháp phù hợp hơn thường là hút cục bộ tại nguồn, gồm chụp hút, đường ống, quạt và thiết bị xử lý khi cần.
Khi tải nhiệt giữa các khu vực khác nhau
Khu vực có:
- Lò nung.
- Máy sấy.
- Máy ép.
- Máy nén.
- Thiết bị công suất lớn.
có thể phát sinh nhiệt nhiều hơn đáng kể so với khu đóng gói, kho hoặc khu phụ trợ.
Nếu tất cả dùng chung một hệ, lưu lượng cần thiết cho khu nóng có thể quá lớn đối với phần còn lại. Khi đó nên xem xét hệ thải nhiệt riêng cho khu máy hoặc khu công nghệ.
Khi khu sạch nằm cạnh khu có bụi hoặc mùi
Một nhà xưởng có thể đồng thời có khu lắp ráp sạch, khu gia công bụi, kho nguyên liệu và khu xử lý bề mặt.
Nếu không kiểm soát dòng khí, bụi hoặc mùi có thể di chuyển sang khu vực cần bảo vệ.
Giải pháp thường là phối hợp:
Khu sạch → cấp khí chủ động → áp suất tương đối cao hơn
Khu ô nhiễm → hút khí → áp suất tương đối thấp hơn
Mục tiêu là định hướng không khí từ khu sạch hơn về khu có nguy cơ ô nhiễm cao hơn.
Khi các nguồn phát sinh không tương thích
Không nên mặc định mọi nguồn bụi, hơi hoặc khí đều có thể đấu vào cùng một đường ống.
Một số nguồn có thể gây:
- Nhiễm chéo sản phẩm.
- Bám cặn trong đường ống.
- Khó xử lý tại thiết bị lọc.
- Phát sinh điều kiện không an toàn khi trộn lẫn.
Việc ghép chung hay tách hệ phải căn cứ vào tính chất vật liệu, quy trình sản xuất và yêu cầu xử lý thực tế.
Khi các khu vực có lịch vận hành khác nhau
Ví dụ:
- Dây chuyền A chạy 24/24.
- Dây chuyền B chỉ chạy một ca.
- Khu đóng gói chỉ vận hành khi có đơn hàng.
Nếu tất cả dùng chung một quạt lớn, hệ thống có thể phải chạy toàn bộ dù chỉ một khu đang hoạt động.
Tách hệ hoặc chia zone giúp vận hành theo nhu cầu, nhưng việc thay đổi trạng thái damper và các nhánh hút phải được tính toán để tránh làm sai điểm làm việc của quạt.
4. Khi hệ hút lớn nhưng thiếu khí bù
Đây là lỗi khá quan trọng trong thiết kế thông gió nhà xưởng.
Khi quạt hút đưa một lượng lớn không khí ra ngoài, phải có lượng không khí tương ứng đi vào thay thế.
Nếu thiếu khí bù, có thể xuất hiện:
- Nhà xưởng bị âm áp mạnh.
- Cửa khó mở.
- Gió rít qua khe cửa.
- Bụi ngoài trời bị hút vào.
- Mùi di chuyển giữa các khu vực.
- Quạt không đạt lưu lượng thiết kế.
Vì vậy, hệ hút và hệ cấp khí bù phải được xem xét đồng thời.

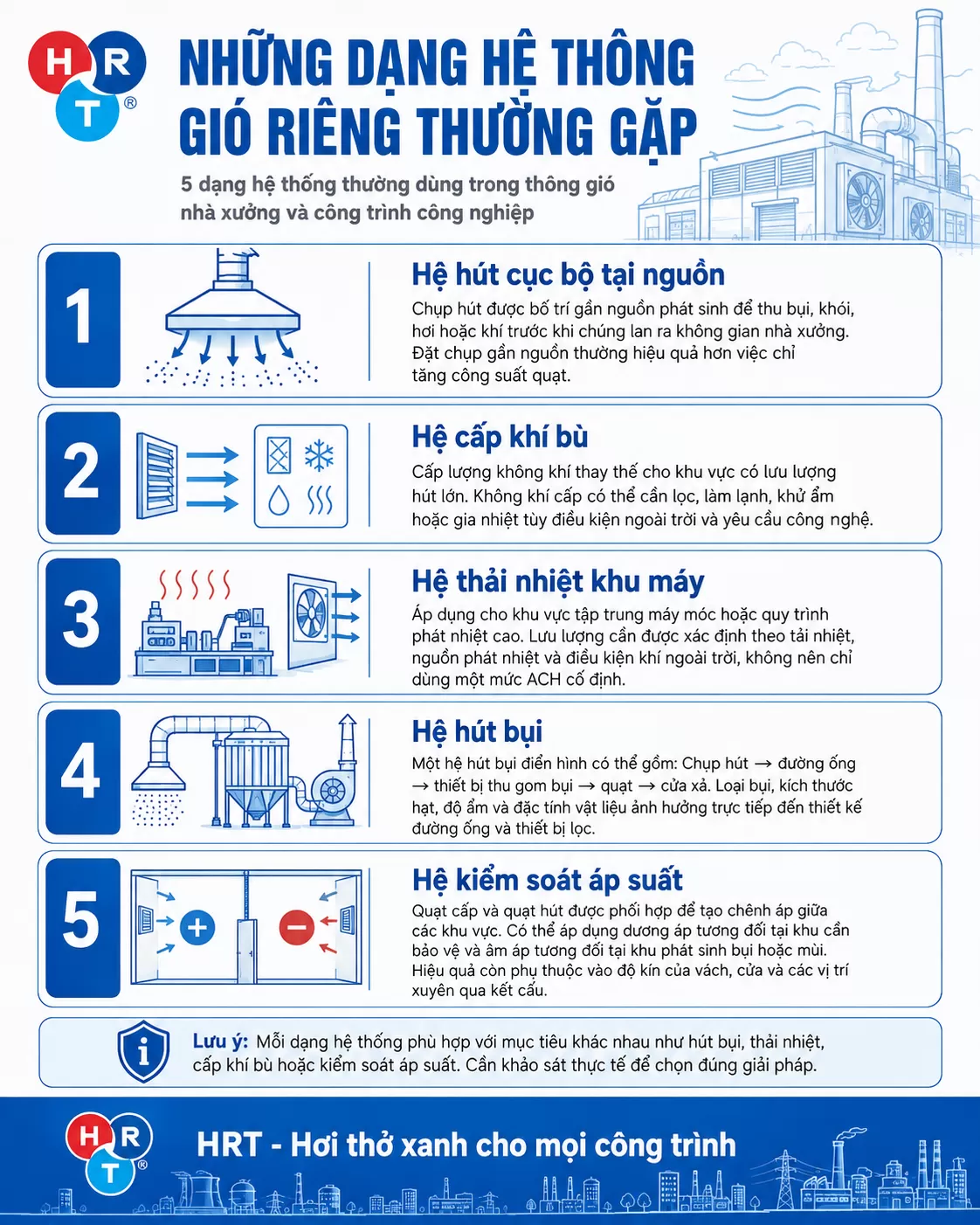

5. Những dạng hệ thông gió riêng thường gặp
Hệ hút cục bộ tại nguồn
Chụp hút được bố trí gần nguồn phát sinh để thu bụi, khói, hơi hoặc khí trước khi chúng lan ra không gian nhà xưởng.
Khoảng cách từ chụp đến nguồn có ảnh hưởng lớn đến khả năng thu giữ. Vì vậy, đặt chụp gần nguồn thường hiệu quả hơn việc đơn thuần tăng công suất quạt.
Hệ cấp khí bù
Cấp lượng không khí thay thế cho khu vực có lưu lượng hút lớn.
Không khí cấp có thể cần:
- Lọc.
- Làm lạnh.
- Khử ẩm.
- Gia nhiệt.
tùy điều kiện ngoài trời và yêu cầu công nghệ.
Hệ thải nhiệt khu máy
Áp dụng cho khu vực tập trung máy móc hoặc quy trình phát nhiệt cao.
Việc xác định lưu lượng phải xem xét tải nhiệt, nguồn phát nhiệt và điều kiện khí ngoài trời, không nên chỉ sử dụng một mức ACH cố định cho mọi trường hợp.
Hệ hút bụi
Một hệ hút bụi điển hình có thể gồm:
Chụp hút → đường ống → thiết bị thu gom bụi → quạt → cửa xả
Loại bụi, kích thước hạt, độ ẩm và đặc tính vật liệu ảnh hưởng trực tiếp đến thiết kế đường ống và thiết bị lọc.
Hệ kiểm soát áp suất
Quạt cấp và quạt hút được phối hợp để tạo chênh áp giữa các khu vực.
Có thể áp dụng:
- Dương áp tương đối tại khu cần bảo vệ.
- Âm áp tương đối tại khu phát sinh bụi hoặc mùi.
Hiệu quả không chỉ phụ thuộc lưu lượng quạt mà còn liên quan đến độ kín của vách, cửa và các vị trí xuyên qua kết cấu.
6. Dấu hiệu hệ thông gió nhà xưởng đang có vấn đề
Doanh nghiệp nên khảo sát lại hệ thống nếu xuất hiện một hoặc nhiều hiện tượng:
- Một số khu vực vẫn nóng dù quạt đang chạy.
- Bụi hoặc khói lan khỏi khu sản xuất.
- Mùi xuất hiện tại khu vực không phát sinh.
- Cửa khó mở hoặc gió rít mạnh qua khe.
- Nhánh gần quạt hút mạnh nhưng nhánh xa gần như không có gió.
- Quạt rung hoặc ồn bất thường.
- Sau khi bổ sung máy mới, khả năng hút giảm rõ rệt.
Quạt vẫn chạy không đồng nghĩa hệ thống đang đạt lưu lượng thiết kế.
7. Không nên thiết kế thông gió chỉ dựa vào ACH
ACH – Air Changes per Hour cho biết số lần thể tích không khí được thay đổi trong một khoảng thời gian.
ACH có thể hữu ích với một số bài toán thông gió tổng thể, nhưng không phản ánh đầy đủ khả năng thu giữ bụi, khói hoặc hơi tại một nguồn phát sinh tập trung.
Ví dụ, hai khu vực có cùng diện tích và thể tích nhưng:
- Khu A chỉ có công nhân đóng gói.
- Khu B có máy phát nhiệt và khói.
thì không thể mặc định sử dụng cùng lưu lượng chỉ vì thể tích giống nhau.

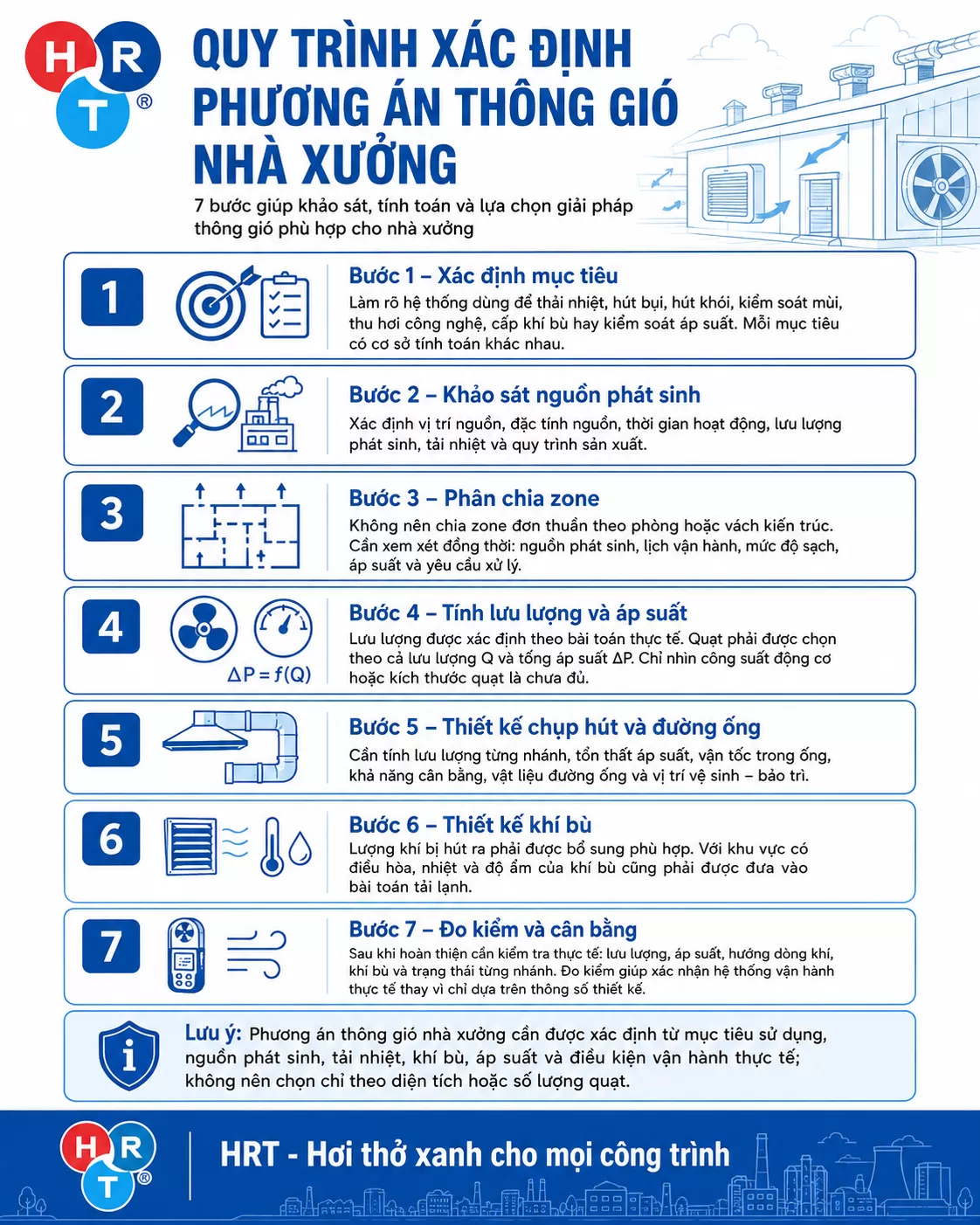

8. Quy trình xác định phương án thông gió nhà xưởng
Bước 1 – Xác định mục tiêu
Cần làm rõ hệ thống dùng để:
- Thải nhiệt.
- Hút bụi.
- Hút khói.
- Kiểm soát mùi.
- Thu hơi công nghệ.
- Cấp khí bù.
- Kiểm soát áp suất.
Mỗi mục tiêu có cơ sở tính toán khác nhau.
Bước 2 – Khảo sát nguồn phát sinh
Xác định:
- Vị trí nguồn.
- Đặc tính nguồn.
- Thời gian hoạt động.
- Lưu lượng phát sinh.
- Tải nhiệt.
- Quy trình sản xuất.
Bước 3 – Phân chia zone
Không nên chia zone đơn thuần theo phòng hoặc vách kiến trúc.
Cần xem xét đồng thời:
Nguồn phát sinh + lịch vận hành + mức độ sạch + áp suất + yêu cầu xử lý.
Bước 4 – Tính lưu lượng và áp suất
Lưu lượng được xác định tùy bài toán thực tế, trong khi quạt phải được chọn theo cả:
Lưu lượng Q + Tổng áp suất ΔP
Chỉ nhìn công suất động cơ hoặc kích thước quạt là chưa đủ.
Bước 5 – Thiết kế chụp hút và đường ống
Cần tính:
- Lưu lượng từng nhánh.
- Tổn thất áp suất.
- Vận tốc trong ống.
- Khả năng cân bằng.
- Vật liệu đường ống.
- Vị trí vệ sinh và bảo trì.
Bước 6 – Thiết kế khí bù
Lượng khí bị hút ra phải được bổ sung phù hợp.
Đối với khu vực có điều hòa, nhiệt và độ ẩm của khí bù cũng phải được đưa vào bài toán tải lạnh.
Bước 7 – Đo kiểm và cân bằng
Sau khi hoàn thiện phải kiểm tra thực tế:
- Lưu lượng.
- Áp suất.
- Hướng dòng khí.
- Khí bù.
- Trạng thái từng nhánh.
Đo kiểm giúp xác nhận hệ thống vận hành thực tế thay vì chỉ dựa trên thông số thiết kế.
9. Những sai lầm thường gặp
Một số lỗi phổ biến gồm:
- Chọn số lượng quạt theo diện tích.
- Áp một mức ACH cho toàn bộ nhà xưởng.
- Dùng hút tổng thể cho nguồn ô nhiễm tập trung.
- Đặt chụp hút quá xa nguồn.
- Có quạt hút nhưng không thiết kế khí bù.
- Chọn quạt theo lưu lượng mà bỏ qua áp suất.
- Đấu thêm nhánh vào hệ cũ mà không tính lại.
- Không bố trí cửa vệ sinh hoặc vị trí thay lọc.
- Không đo kiểm sau khi hoàn thành.
10. Quy trình triển khai thông gió nhà xưởng tại HRT
HRT tiếp cận hệ thống thông gió theo điều kiện thực tế của từng công trình:
Bước 1: Tiếp nhận bản vẽ, dây chuyền, công năng và yêu cầu vận hành.
Bước 2: Khảo sát nhà xưởng và hệ HVAC hiện hữu.
Bước 3: Xác định nguồn nhiệt, bụi, khói, mùi và độ ẩm.
Bước 4: Phân chia khu vực và xác định nhu cầu từng zone.
Bước 5: Lựa chọn thông gió tổng thể, hút cục bộ hoặc hệ riêng.
Bước 6: Thiết kế quạt, chụp hút, ống gió, khí bù và thiết bị xử lý.
Bước 7: Lập phương án và báo giá theo phạm vi thực tế.
Bước 8: Thi công, cân chỉnh và tư vấn vận hành – bảo trì.
11. Kết luận
Thông gió nhà xưởng không nên được thiết kế chỉ dựa trên diện tích hoặc số lượng quạt.
Hệ thông gió riêng nên được xem xét khi từng khu vực có sự khác biệt rõ về:
- Tải nhiệt.
- Bụi, khói, hơi hoặc khí.
- Mùi và độ ẩm.
- Lịch vận hành.
- Yêu cầu sạch.
- Áp suất.
- Phương pháp xử lý khí thải.
Không phải nhà xưởng nào cũng cần tách thành nhiều hệ độc lập. Quyết định phải dựa trên khảo sát, tính chất dây chuyền, lưu lượng, áp suất, tải nhiệt và khả năng vận hành – bảo trì thực tế.
