1. FCU là gì?

FCU là viết tắt của Fan Coil Unit, có thể hiểu là cụm thiết bị gồm quạt và coil trao đổi nhiệt, được sử dụng để tuần hoàn và xử lý nhiệt độ không khí trong một phòng hoặc một khu vực riêng biệt.

Trong hệ thống nước lạnh trung tâm:

Chiller → Bơm nước lạnh → Đường ống → FCU → Đường nước hồi → Chiller

Chiller tạo ra nước lạnh, còn FCU sử dụng nguồn nước lạnh đó để lấy nhiệt khỏi không khí trong phòng. Vì vậy, không nên nhầm FCU với máy Chiller hoặc dàn lạnh VRV/VRF. Dàn lạnh VRV/VRF nhận môi chất lạnh trực tiếp, trong khi FCU nước lạnh sử dụng nước làm môi chất truyền tải nhiệt.

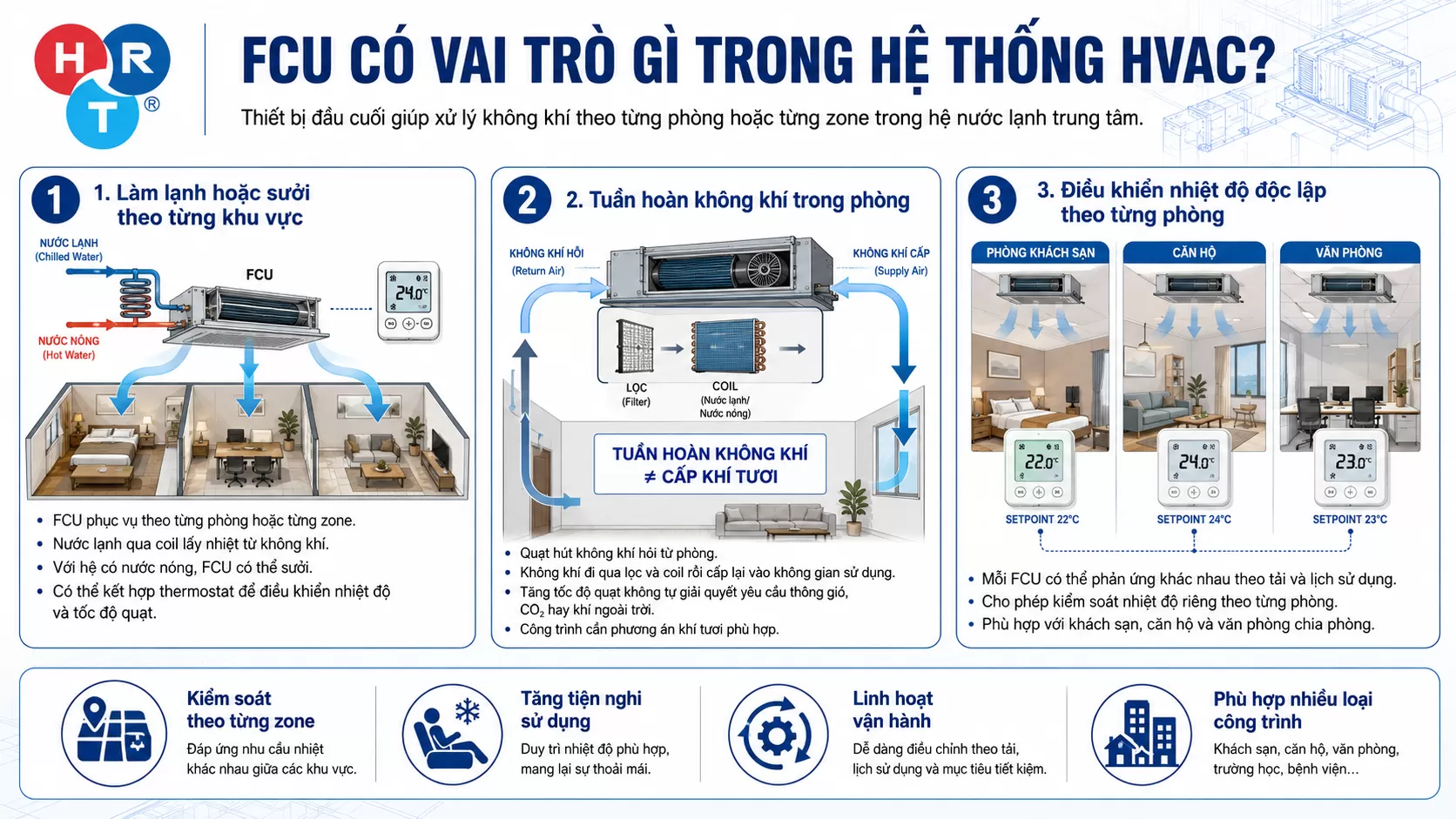

2. FCU có vai trò gì trong hệ thống HVAC?

Làm lạnh hoặc sưởi theo từng khu vực

FCU thường được bố trí theo từng phòng hoặc từng zone. Khi làm lạnh, nước lạnh đi qua coil và nhận nhiệt từ không khí; với hệ có nước nóng, FCU cũng có thể thực hiện chức năng sưởi.

Mỗi FCU có thể kết hợp thermostat hoặc bộ điều khiển riêng để kiểm soát nhiệt độ và tốc độ quạt theo nhu cầu sử dụng của khu vực.

Tuần hoàn không khí trong phòng

Quạt hút không khí hồi từ phòng, đưa qua lọc và coil rồi cấp trở lại không gian sử dụng.

Tuy nhiên:

Tuần hoàn không khí ≠ cấp khí tươi.

Nếu FCU chỉ tuần hoàn khí trong phòng thì việc tăng tốc độ quạt không thể tự giải quyết yêu cầu thông gió, CO₂ hoặc chất lượng không khí ngoài trời. Công trình cần có phương án khí tươi phù hợp.

Điều khiển nhiệt độ độc lập theo từng phòng

Việc bố trí FCU riêng cho từng zone giúp các khu vực có thể phản ứng khác nhau theo tải và lịch sử dụng.

Đây là một trong những lý do FCU thường được áp dụng cho khách sạn, căn hộ và văn phòng chia phòng.

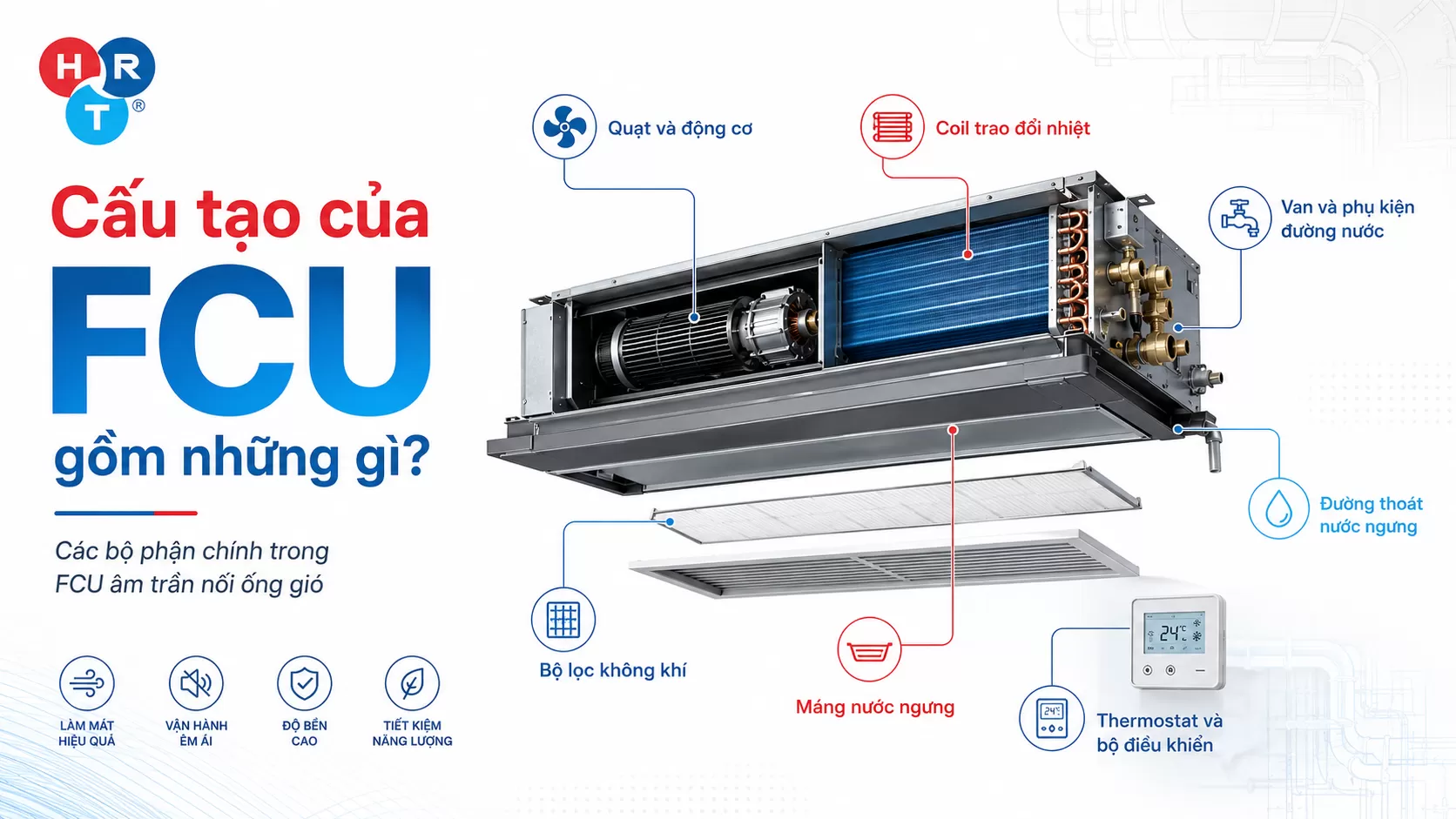

3. Cấu tạo của FCU gồm những gì?

Một FCU điển hình có thể bao gồm:

Quạt và động cơ

Quạt tạo dòng không khí đi qua lọc và coil.

FCU có thể sử dụng:

• Quạt nhiều cấp tốc độ.
• Motor AC.
• Motor EC.
• Điều khiển tốc độ theo cấu hình thiết bị.

Đối với FCU âm trần nối ống gió, không thể chỉ quan tâm lưu lượng gió danh định. Cần kiểm tra cả áp suất tĩnh ngoài để bảo đảm quạt thắng được trở lực của hộp gió, ống gió, cút, lọc và miệng gió.

Coil trao đổi nhiệt

Coil là bộ phận trực tiếp trao đổi nhiệt giữa nước và không khí.

Nước lạnh chảy bên trong ống coil, còn không khí đi qua các cánh trao đổi nhiệt phía ngoài.

Khả năng xử lý của coil chịu ảnh hưởng bởi:

• Nhiệt độ nước cấp.
• Nhiệt độ nước hồi.
• Lưu lượng nước.
• Lưu lượng gió.
• Điều kiện không khí vào.
• Diện tích và cấu tạo coil.

Khi lựa chọn FCU cần xem cả công suất tổng và công suất hiện, thay vì chỉ nhìn một giá trị công suất lạnh trên catalogue.

Bộ lọc không khí

Lọc thường được bố trí phía hút nhằm giữ một phần bụi và hạn chế bụi bám vào coil.

Không nên tự ý thay lọc tiêu chuẩn bằng loại có trở lực cao hơn nếu chưa kiểm tra khả năng quạt, vì lưu lượng gió có thể giảm và tiếng ồn tăng.

Máng nước ngưng

Khi bề mặt coil lạnh thấp hơn điểm sương, hơi nước trong không khí ngưng tụ.

Máng nước ngưng có nhiệm vụ thu lượng nước này và dẫn về đường thoát.

Nếu máng:

• Bẩn.
• Võng.
• Không được cách nhiệt.
• Thoát nước không tốt.

FCU có thể xuất hiện đọng nước, mùi hoặc rò nước xuống trần.

Đường thoát nước ngưng

Tuyến nước ngưng phải được bố trí phù hợp với hiện trạng công trình, khả năng thoát bằng trọng lực và cấu tạo thiết bị.

Một số FCU có thể sử dụng bơm nước ngưng, nhưng bơm không nên được xem là giải pháp thay thế mặc định cho một tuyến thoát trọng lực được thiết kế đúng.

Van và phụ kiện đường nước

Cụm kết nối FCU có thể gồm:

• Control valve.
• Van chặn.
• Y Strainer.
• Balancing valve.
• Van xả khí.
• Khớp nối mềm.
• Điểm xả nước.

Van điều khiển có thể là loại 2 ngả hoặc 3 ngả tùy cấu hình thủy lực của hệ thống.

Thermostat và bộ điều khiển

Thermostat ghi nhận nhiệt độ phòng rồi phát tín hiệu điều khiển quạt hoặc valve.

Tùy thiết kế, FCU có thể sử dụng:

• Điều khiển On/Off.
• Quạt nhiều cấp tốc độ.
• Van điều biến.
• Điều khiển EC motor.
• Kết nối BMS.

Việc FCU có thermostat điện tử không đồng nghĩa thiết bị mặc định kết nối được với mọi hệ BMS; cần kiểm tra module và giao thức truyền thông.

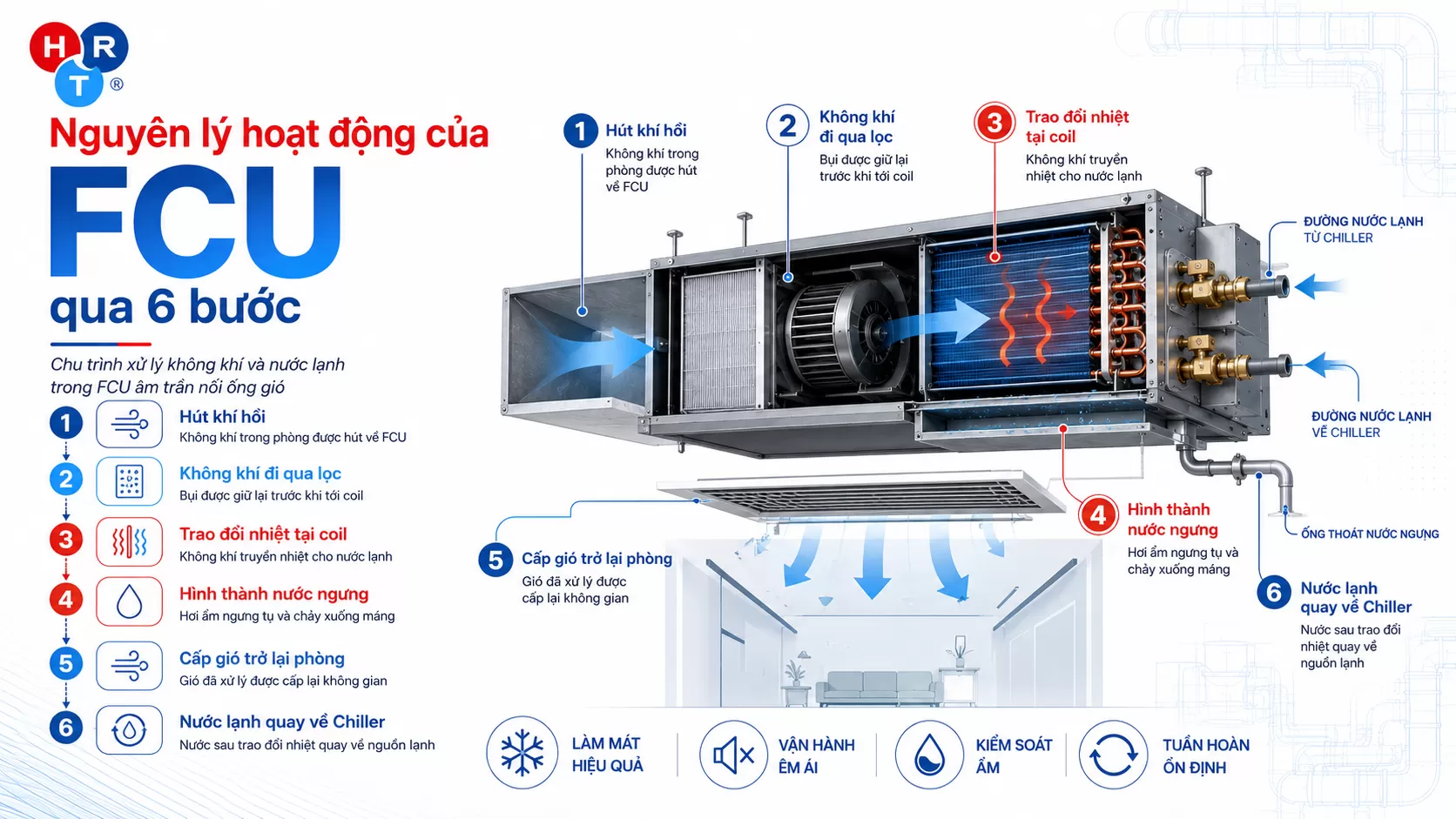

4. Nguyên lý hoạt động của FCU

Có thể hình dung quá trình hoạt động qua 6 bước:

Bước 1 – Hút khí hồi

Không khí trong phòng được hút về FCU qua cửa hồi hoặc hộp gió hồi.

Bước 2 – Không khí đi qua lọc

Bụi được giữ lại một phần trước khi dòng khí tới coil.

Bước 3 – Trao đổi nhiệt tại coil

Không khí truyền nhiệt cho nước lạnh nằm bên trong coil.

Bước 4 – Hình thành nước ngưng

Nếu nhiệt độ bề mặt coil thấp hơn điểm sương, hơi ẩm ngưng tụ và chảy xuống máng.

Bước 5 – Cấp gió trở lại phòng

Quạt đưa không khí đã được xử lý trở lại không gian sử dụng.

Bước 6 – Nước lạnh quay về Chiller

Nước sau khi nhận nhiệt từ không khí được đưa về nguồn lạnh để tiếp tục chu trình.

5. FCU kết nối với Chiller như thế nào?

Trong hệ Chiller, FCU là một phần của mạng nước lạnh.

Sơ đồ cơ bản:

Chiller → Chilled Water Pump → Supply Pipe → Valve → Y Strainer → FCU Coil → Return Pipe → Chiller

Bơm tạo chênh áp để nước tuần hoàn, còn hệ valve và cân bằng thủy lực giúp phân phối lưu lượng phù hợp đến các FCU. Những FCU ở cuối tuyến vẫn phải nhận được lưu lượng thiết kế thay vì để nước tập trung quá nhiều tại các nhánh gần phòng máy.

6. Các loại FCU phổ biến

FCU âm trần nối ống gió

Thiết bị được đặt phía trên trần, kết nối với hộp gió và miệng gió.

Ưu điểm là thân máy được che khuất và vị trí miệng gió có thể bố trí linh hoạt.

Khi thiết kế cần đặc biệt kiểm tra:

• Chiều cao trần.
• Chiều cao FCU.
• Áp suất tĩnh.
• Chiều dài ống gió.
• Hộp gió.
• Cửa thăm bảo trì.

FCU cassette

FCU cassette được âm vào trần và để lộ mặt nạ.

Không khí thường được cấp trực tiếp ra phòng theo các hướng thổi của mặt cassette, do đó thường không cần mạng ống cấp dài.

FCU đặt sàn hoặc dạng đứng

Phù hợp với những khu vực không thuận lợi để bố trí máy trên trần.

Một số ứng dụng gồm khách sạn, căn hộ, trường học hoặc những không gian hạn chế trần kỹ thuật.

FCU treo tường

Hình thức có thể gần giống dàn lạnh treo tường thông thường nhưng bên trong sử dụng coil nước.

Không thể thay trực tiếp dàn lạnh VRV/VRF bằng FCU mà giữ nguyên hệ thống cũ, bởi hai hệ sử dụng nguồn lạnh, đường ống và điều khiển khác nhau.

7. FCU và AHU khác nhau như thế nào?

FCU thường phù hợp cho tải phân tán theo từng phòng, còn AHU có khả năng cấu hình rộng hơn cho mạng ống gió, khí tươi, nhiều cấp lọc hoặc yêu cầu xử lý không khí phức tạp.

8. FCU 2 ống và FCU 4 ống

Hệ FCU 2 ống

Sử dụng một cặp đường nước cấp – hồi.

Ở một thời điểm, hệ thường vận hành theo chế độ nguồn trung tâm đang cung cấp.

Hệ FCU 4 ống

Có riêng:

• Mạch nước lạnh.
• Mạch nước nóng.

Cấu hình này cho phép các zone linh hoạt hơn giữa nhu cầu làm lạnh và sưởi nếu hệ nguồn trung tâm hỗ trợ.

9. FCU được ứng dụng ở đâu?

FCU thường phù hợp với các công trình có nhiều khu vực hoạt động độc lập như:

• Khách sạn.
• Căn hộ.
• Chung cư cao tầng sử dụng nguồn lạnh tập trung.
• Văn phòng chia phòng.
• Trường học.
• Khu lưu trú.
• Một số phòng tiện nghi trong cơ sở y tế.
• Văn phòng trong nhà máy.

Đối với phòng sạch, khu y tế đặc thù hoặc khu vực cần kiểm soát áp suất, độ sạch, khí tươi và nhiễm chéo nghiêm ngặt, không nên mặc định FCU thông thường là giải pháp phù hợp.

10. Cách lựa chọn FCU đúng

Xác định tải lạnh thực tế

Không nên chọn FCU chỉ dựa vào diện tích phòng.

Tải cần xem xét đồng thời:

• Kết cấu bao che.
• Hướng nắng.
• Kính.
• Số người.
• Chiếu sáng.
• Thiết bị.
• Khí tươi.
• Tải ẩm.
• Lịch vận hành.

Kiểm tra điều kiện nước

Cần xác định:

• Nhiệt độ nước cấp.
• Nhiệt độ nước hồi.
• Lưu lượng nước.
• Tổn thất áp qua coil.

Không nên lấy công suất catalogue tại một điều kiện khác rồi áp trực tiếp cho công trình.

Kiểm tra công suất tổng và công suất hiện

Hai FCU có cùng công suất tổng chưa chắc có khả năng xử lý nhiệt hiện giống nhau.

Do đó cần kiểm tra đồng thời:

Total Capacity + Sensible Capacity + Airflow.

Kiểm tra áp suất tĩnh

Đây là thông số đặc biệt quan trọng với FCU nối ống gió.

Tổng trở lực của:

lọc + hộp gió + ống gió + cút + miệng gió

phải nằm trong khả năng của quạt FCU.

Kéo một mạng ống dài cho FCU áp suất thấp có thể khiến lưu lượng thực tế giảm đáng kể.

Kiểm tra độ ồn

Cần xem dữ liệu độ ồn tại đúng tốc độ dự kiến vận hành.

Phòng ngủ khách sạn, căn hộ hoặc phòng họp thường nhạy cảm với tiếng ồn hơn hành lang và khu phụ trợ.

Kiểm tra nước ngưng

Cần bố trí từ đầu:

• Máng nước ngưng.
• Tuyến ống.
• Điểm xả.
• Cửa thăm.
• Bơm nước ngưng nếu thực sự cần thiết.

Chừa không gian bảo trì

FCU âm trần đẹp đến mấy mà không có cửa thăm thì lúc bảo trì đúng là cực hình.

Cần đủ không gian để:

• Tháo lọc.
• Vệ sinh coil.
• Vệ sinh máng nước.
• Kiểm tra quạt.
• Tháo motor.
• Kiểm tra valve.
• Tiếp cận hộp điện.

11. Những lỗi thường gặp khi lựa chọn và lắp đặt FCU

Một số sai lầm phổ biến gồm:

• Chọn FCU chỉ theo diện tích phòng.
• Nhầm FCU với dàn lạnh VRV/VRF.
• Cho rằng FCU tự tạo lạnh.
• Mặc định FCU có chức năng cấp khí tươi.
• Chỉ nhìn công suất tổng mà bỏ qua công suất hiện.
• Bỏ qua áp suất tĩnh của quạt.
• Kéo ống gió quá dài cho FCU áp suất thấp.
• Không cân bằng lưu lượng nước.
• Không bố trí cửa thăm.
• Thiết kế nước ngưng không phù hợp.
• Chọn độ ồn theo tốc độ thấp nhưng thực tế máy thường xuyên chạy tốc độ cao.

12. Vì sao FCU chạy nhưng phòng vẫn không lạnh?

FCU chạy quạt không đồng nghĩa coil đang nhận đủ năng lượng lạnh.

Khi phòng không đạt nhiệt độ, cần kiểm tra đồng thời:

• Nhiệt độ nước cấp.
• Lưu lượng nước.
• ΔP tại coil.
• Y Strainer.
• Control valve.
• Balancing valve.
• Actuator.
• Tình trạng khí trong đường nước.
• Độ sạch của coil.
• Độ sạch của filter.
• Lưu lượng gió.
• Áp suất tĩnh.
• Vị trí cửa cấp và cửa hồi.

Một FCU đủ công suất trên catalogue vẫn có thể thiếu lạnh nếu lưu lượng nước hoặc lưu lượng gió thực tế không đạt thiết kế.

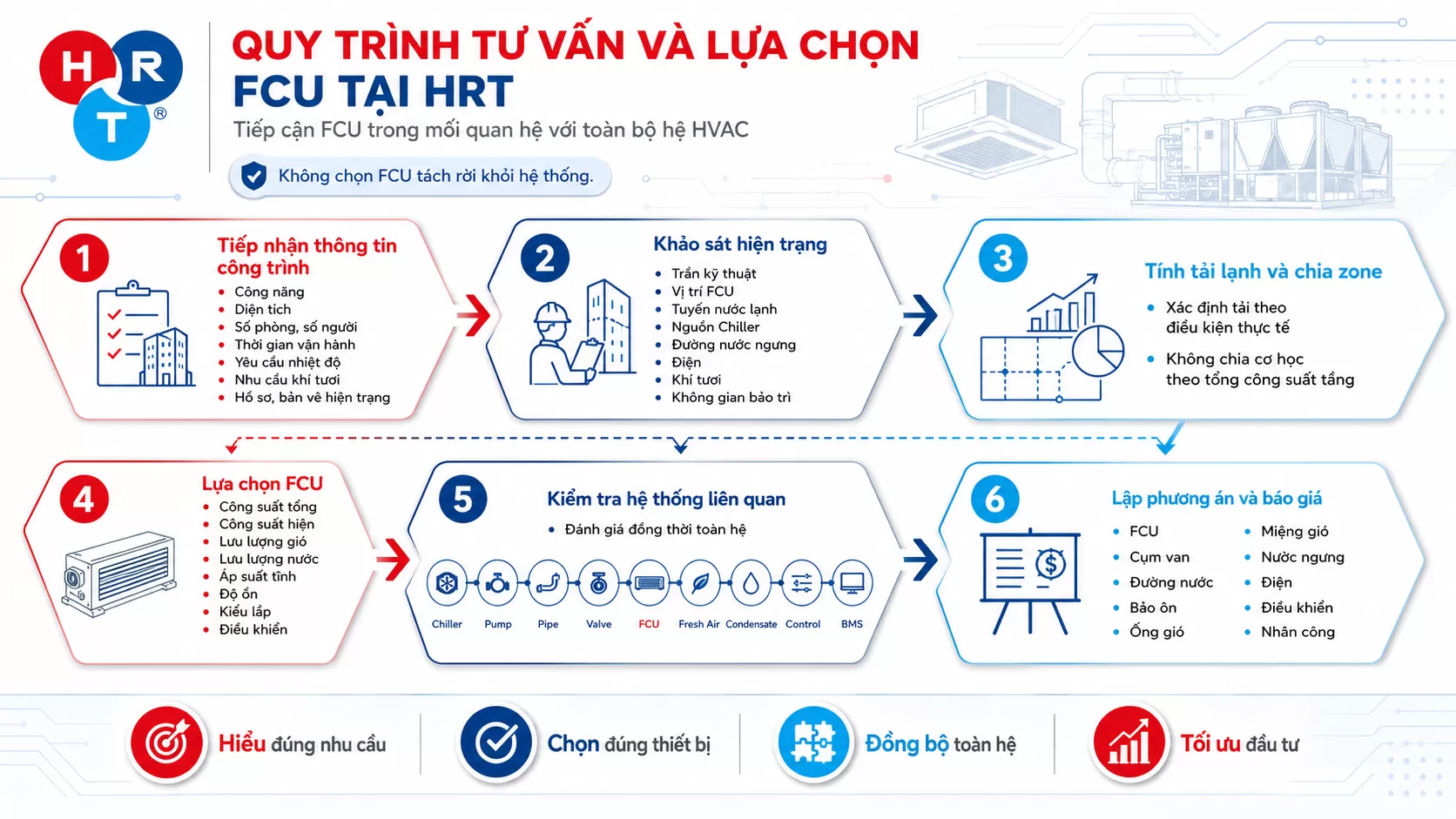

13. Quy trình tư vấn và lựa chọn FCU tại HRT

HRT tiếp cận FCU trong mối quan hệ với toàn bộ hệ HVAC, thay vì chỉ chọn riêng model thiết bị.

Bước 1 – Tiếp nhận thông tin công trình

Xác định:

• Công năng.
• Diện tích.
• Số phòng.
• Số người.
• Thời gian vận hành.
• Yêu cầu nhiệt độ.
• Nhu cầu khí tươi.
• Hồ sơ và bản vẽ hiện trạng.

Bước 2 – Khảo sát hiện trạng

Kiểm tra:

• Trần kỹ thuật.
• Vị trí FCU.
• Tuyến nước lạnh.
• Nguồn Chiller.
• Đường nước ngưng.
• Điện.
• Khí tươi.
• Không gian bảo trì.

Bước 3 – Tính tải lạnh và chia zone

Tải được xác định theo điều kiện sử dụng thực tế.

Không chia tổng công suất lạnh của tầng cho các phòng một cách cơ học.

Bước 4 – Lựa chọn FCU

Đối chiếu:

• Công suất tổng.
• Công suất hiện.
• Lưu lượng gió.
• Lưu lượng nước.
• Áp suất tĩnh.
• Độ ồn.
• Kiểu lắp.
• Điều khiển.

Bước 5 – Kiểm tra hệ thống liên quan

Đánh giá đồng thời:

Chiller – Pump – Pipe – Valve – FCU – Fresh Air – Condensate – Control – BMS.

FCU không nên được chọn tách rời khỏi phần còn lại của hệ thống.

Bước 6 – Lập phương án và báo giá

Phạm vi có thể bao gồm FCU, cụm van, đường nước, bảo ôn, ống gió, miệng gió, nước ngưng, điện, điều khiển và nhân công theo điều kiện thực tế.

Xem thêm :

Điều hòa công nghiệp VRV

Điều hòa công nghiệp Chiller

Điều hòa công nghiệp VRF

14. Kết luận

FCU – Fan Coil Unit là thiết bị đầu cuối quan trọng trong hệ điều hòa trung tâm sử dụng nước lạnh. FCU dùng quạt và coil để xử lý không khí tại từng phòng hoặc từng zone nhưng không tự tạo ra nguồn lạnh.

Muốn FCU vận hành đúng công suất, không thể chỉ chọn thiết bị theo kW lạnh. Cần xem xét đồng thời tải lạnh – công suất hiện – lưu lượng gió – nhiệt độ nước – lưu lượng nước – áp suất tĩnh – độ ồn – nước ngưng – khí tươi – điều khiển – khả năng bảo trì.

HRT tiếp cận hệ thống theo nguyên tắc:

Chiller → Bơm → Đường nước → FCU → Ống gió → Khí tươi → Điều khiển → Vận hành thực tế.

Từ đó xác định đúng nguyên nhân, lựa chọn đúng thiết bị và hướng tới hệ HVAC vận hành ổn định – tiết kiệm – bền vững.
