Điểm sương HVAC là gì?

Điểm sương HVAC – Dew Point là nhiệt độ mà tại đó không khí đạt trạng thái bão hòa hơi nước. Khi một bề mặt có nhiệt độ thấp hơn điểm sương của không khí xung quanh, hơi nước có thể ngưng tụ thành các giọt nước trên bề mặt.

Trong hệ thống HVAC, hiện tượng này thường gặp tại các bề mặt có nhiệt độ thấp như:

• Ống gió cấp lạnh.
• Đường ống nước lạnh Chiller.
• Van, mặt bích và phụ kiện đường nước lạnh.
• Vỏ AHU, FCU.
• Miệng gió cấp.
• Hộp gió và plenum.
• Khay và đường ống nước ngưng.
• Các vị trí cầu nhiệt hoặc bảo ôn không liên tục.

Nguyên tắc cần nhớ rất đơn giản:

Nhiệt độ bề mặt > Điểm sương → thông thường không đọng sương

Nhiệt độ bề mặt ≤ Điểm sương → nguy cơ ngưng tụ nước

ASHRAE cũng xác định mục tiêu của hệ cách nhiệt cho các hệ thống có nhiệt độ thấp hơn môi trường là duy trì nhiệt độ bề mặt phía ngoài cao hơn điểm sương của không khí xung quanh.

Điểm sương vì vậy không phải là một “lỗi HVAC”. Đây là hiện tượng vật lý bình thường. Sự cố xuất hiện khi thiết kế, cách nhiệt, kiểm soát độ ẩm hoặc vận hành khiến bề mặt lạnh rơi xuống dưới điểm sương.

Vì sao phải quan tâm đến điểm sương trong HVAC?

Trong hệ thống điều hòa không khí, chúng ta thường kiểm soát nhiệt độ phòng nhưng lại dễ bỏ qua lượng hơi ẩm tồn tại trong không khí.

Một công trình vẫn có thể duy trì nhiệt độ phòng tương đối ổn định nhưng có điểm sương cao nếu lượng hơi ẩm lớn. Khi đó, các bề mặt lạnh phía trên trần hoặc trong phòng máy rất dễ xuất hiện nước.

Ví dụ, một ống gió có nhiệt độ bề mặt khoảng 17°C có thể hoàn toàn khô trong môi trường có điểm sương 14°C. Nhưng nếu không khí nóng ẩm bên ngoài xâm nhập làm điểm sương khu vực trần tăng lên khoảng 20°C thì chính bề mặt đó có thể bắt đầu đọng nước.

Điều cần kiểm soát không chỉ là nhiệt độ phòng mà là quan hệ:

Nhiệt độ không khí → Độ ẩm → Điểm sương → Nhiệt độ bề mặt

Đây là chuỗi thông số quan trọng khi chẩn đoán sự cố ẩm và đọng nước trong HVAC.

Điểm sương khác gì độ ẩm tương đối?

Độ ẩm tương đối – RH cho biết lượng hơi nước hiện tại so với lượng hơi nước tối đa mà không khí có thể chứa tại nhiệt độ đang xét.

Trong khi đó, điểm sương thể hiện nhiệt độ mà tại đó không khí bắt đầu đạt trạng thái bão hòa.

Vì RH phụ thuộc mạnh vào nhiệt độ nên chỉ nhìn vào một giá trị như 60% RH hoặc 70% RH chưa đủ để kết luận một bề mặt có đọng sương hay không.

Đối với kỹ sư HVAC, câu hỏi quan trọng hơn là:

Điểm sương hiện tại là bao nhiêu và nhiệt độ bề mặt lạnh đang là bao nhiêu?

ASHRAE cũng lưu ý rằng theo dõi điểm sương của không khí và so sánh với nhiệt độ bề mặt là phương pháp hữu ích hơn việc chỉ nhìn độ ẩm tương đối khi đánh giá nguy cơ ẩm và ngưng tụ.

Những vị trí HVAC thường xuất hiện đọng sương

Đọng sương trên ống gió cấp lạnh

Đây là một trong những tình trạng phổ biến nhất.

Không khí bên trong ống gió có thể ở nhiệt độ tương đối thấp. Nếu lớp bảo ôn không đủ khả năng cách nhiệt hoặc có điểm hở, nhiệt độ bề mặt ngoài giảm xuống.

Khi nhiệt độ này thấp hơn điểm sương của không khí phía trên trần, nước bắt đầu xuất hiện.

Các vị trí thường cần đặc biệt chú ý gồm mối nối ống gió, mặt bích, cửa thăm, giá treo, đoạn xuyên tường và vị trí nối với thiết bị.

Đọng sương đường ống nước lạnh Chiller

Đường CHWS – Chilled Water Supply thường có nhiệt độ thấp đáng kể so với môi trường.

Do đó, lớp cách nhiệt và lớp ngăn hơi phải được thi công liên tục.

Chỉ một đoạn bảo ôn bị hở tại van, mặt bích, giá treo hoặc khớp nối cũng có thể tạo ra một điểm lạnh đủ để phát sinh ngưng tụ.

Khi hơi ẩm đã xâm nhập sâu vào vật liệu bảo ôn, hiệu quả cách nhiệt cũng có thể giảm, khiến tình trạng ngày càng nặng hơn.

AHU bị đọng sương

AHU có nhiều bề mặt lạnh như coil, khung panel, cửa kiểm tra, drain pan và các điểm kết nối ống gió.

Nếu panel cách nhiệt không tốt, gioăng cửa bị hở hoặc xuất hiện cầu nhiệt tại khung kim loại, nhiệt độ bề mặt ngoài có thể giảm xuống dưới điểm sương.

Ngoài ra, phòng AHU có độ ẩm cao cũng làm nguy cơ tăng mạnh.

FCU bị đọng sương

FCU thường được lắp phía trên trần giả nên sự cố có thể chỉ được phát hiện khi nước bắt đầu nhỏ xuống trần.

Cần phân biệt rõ nước đến từ:

bảo ôn bị đọng sương – khay nước ngưng – đường drain – mối nối – van nước lạnh – thân FCU.

Nếu kết luận vội rằng FCU bị rò nước mà không đo điểm sương thì rất dễ xử lý sai.

Miệng gió bị đọng nước

Miệng gió cấp có thể lạnh do tiếp xúc trực tiếp với luồng khí cấp.

Nếu không khí trong phòng có độ ẩm cao hoặc miệng gió tạo cầu nhiệt với hộp gió phía trên trần, nhiệt độ bề mặt nhôm có thể xuống dưới điểm sương.

Kết quả là nước xuất hiện quanh khung miệng gió và dễ bị nhầm với nước từ ống gió chảy xuống.

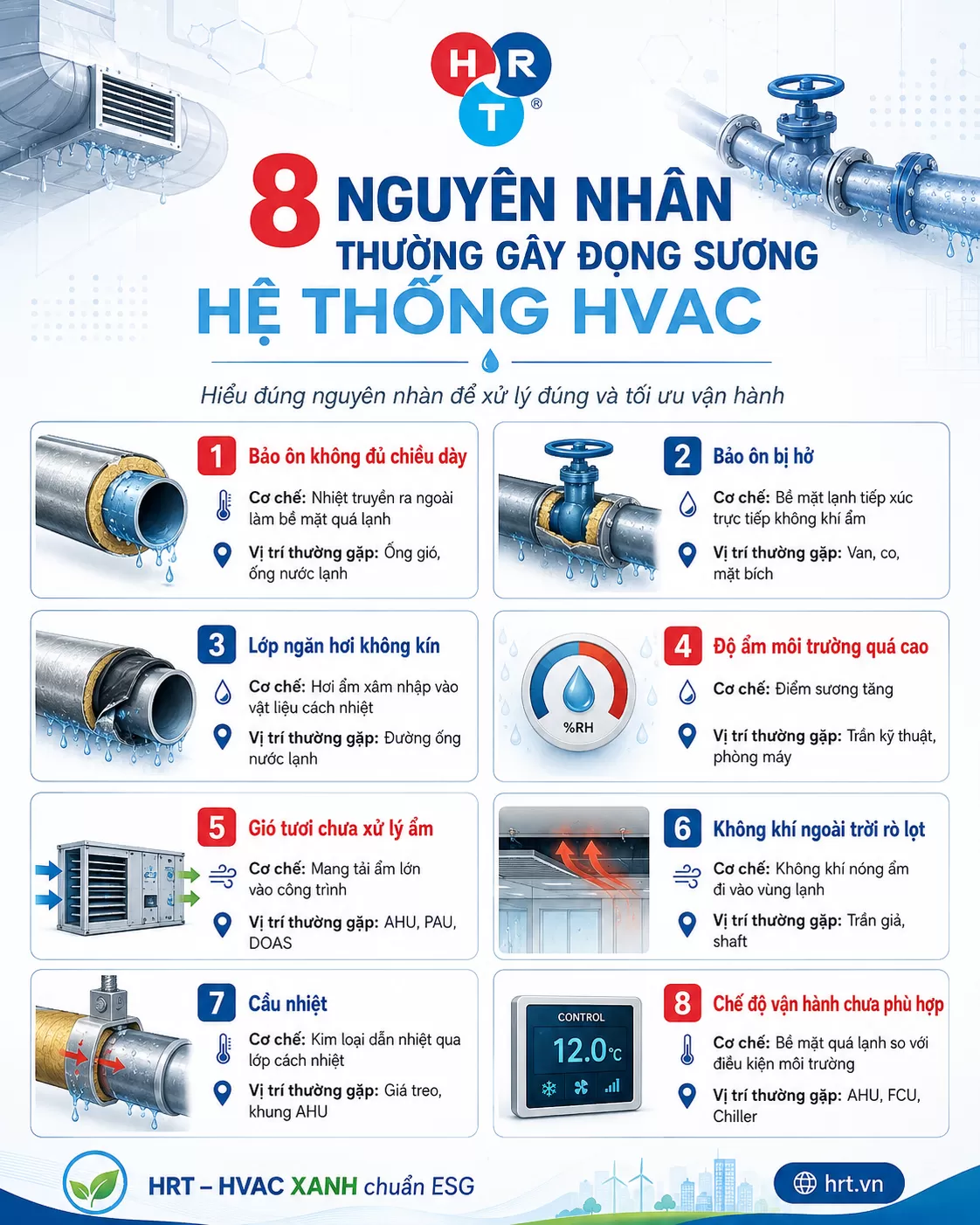

8 nguyên nhân thường gây đọng sương hệ thống HVAC

Nguyên nhân	Cơ chế gây đọng sương	Vị trí thường gặp
Bảo ôn không đủ chiều dày	Nhiệt truyền ra ngoài làm bề mặt quá lạnh	Ống gió, ống nước lạnh
Bảo ôn bị hở	Bề mặt lạnh tiếp xúc trực tiếp không khí ẩm	Van, co, mặt bích
Lớp ngăn hơi không kín	Hơi ẩm xâm nhập vào vật liệu cách nhiệt	Chilled water pipe
Độ ẩm môi trường quá cao	Điểm sương tăng	Trần kỹ thuật, phòng máy
Gió tươi chưa xử lý ẩm	Mang tải ẩm lớn vào công trình	AHU, PAU, DOAS
Không khí ngoài trời rò lọt	Không khí nóng ẩm đi vào vùng lạnh	Trần giả, shaft
Cầu nhiệt	Kim loại dẫn nhiệt qua lớp cách nhiệt	Giá treo, khung AHU
Chế độ vận hành chưa phù hợp	Bề mặt quá lạnh so với điều kiện môi trường	AHU, FCU, Chiller

Trong thực tế, một sự cố thường không chỉ có một nguyên nhân đơn lẻ.

Ví dụ: bảo ôn hơi mỏng vẫn có thể vận hành bình thường trong mùa khô. Nhưng khi mùa nồm xuất hiện, độ ẩm không khí tăng, điểm sương tăng cao và không khí ngoài trời lọt vào trần kỹ thuật, cùng một đoạn ống đó có thể bắt đầu đọng nước.

Do đó, HRT không khuyến nghị kết luận chỉ dựa trên hiện tượng nhìn thấy bằng mắt.

Đọng sương HVAC có nguy hiểm không?

Đọng sương kéo dài không chỉ gây mất thẩm mỹ.

Làm ẩm và hỏng trần

Nước có thể nhỏ xuống trần thạch cao, gây ố vàng, bong sơn, biến dạng và thậm chí hư hỏng từng mảng trần.

Tăng nguy cơ nấm mốc

Các khu vực ẩm kéo dài tạo điều kiện thuận lợi cho nấm mốc phát triển.

Đây là vấn đề đáng lưu ý tại văn phòng, khách sạn, bệnh viện, trường học và các công trình yêu cầu chất lượng không khí trong nhà cao.

Làm suy giảm bảo ôn

Một số hệ cách nhiệt khi bị ngấm ẩm sẽ suy giảm hiệu quả cách nhiệt.

Khi đó nhiệt độ bề mặt có thể tiếp tục giảm, khiến đọng sương nặng hơn và tạo thành một vòng lặp.

Gây ăn mòn

Nước thường xuyên tiếp xúc với tôn, giá đỡ, bulông, mặt bích hoặc các chi tiết kim loại có thể đẩy nhanh quá trình ăn mòn.

Tăng tổn thất năng lượng

Hệ cách nhiệt suy giảm khiến tải nhiệt xâm nhập tăng.

Hệ thống phải làm việc nhiều hơn để duy trì điều kiện yêu cầu, ảnh hưởng đến hiệu quả năng lượng và chi phí vận hành dài hạn.

Cách phân biệt đọng sương và rò nước

Đây là bước cực kỳ quan trọng trước khi sửa chữa.

Rò nước thường xuất phát từ nguồn nước sẵn có trong hệ thống như đường drain, khay nước ngưng, đường ống nước lạnh hoặc mối nối.

Đọng sương lại được tạo ra từ hơi nước trong không khí.

Một dấu hiệu đáng chú ý là đọng sương thường xuất hiện tương đối đồng đều trên một bề mặt lạnh hoặc tập trung tại các điểm bảo ôn hở, trong khi rò nước thường có điểm xuất phát rõ ràng hơn.

Tuy nhiên, không nên chỉ kết luận bằng mắt.

Cách chính xác hơn là kết hợp kiểm tra nguồn nước với đo nhiệt độ bề mặt và điểm sương của không khí.

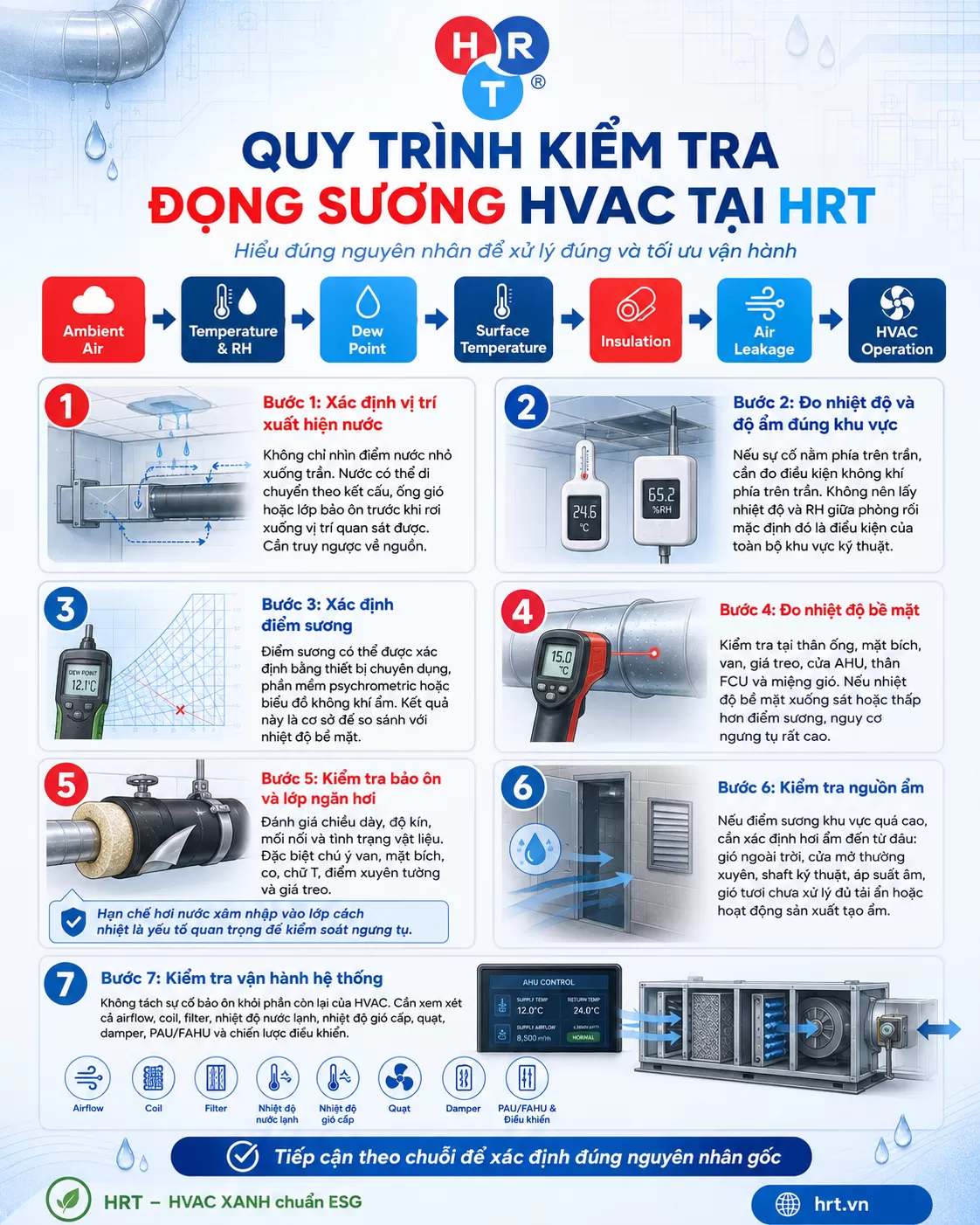

Quy trình kiểm tra đọng sương HVAC tại HRT

HRT tiếp cận sự cố theo chuỗi:

Ambient Air → Temperature & RH → Dew Point → Surface Temperature → Insulation → Air Leakage → HVAC Operation

Bước 1: Xác định chính xác vị trí xuất hiện nước

Không chỉ nhìn điểm nước nhỏ xuống trần.

Nước có thể di chuyển theo kết cấu, ống gió hoặc lớp bảo ôn trước khi rơi xuống vị trí quan sát được.

Cần truy ngược về nguồn.

Bước 2: Đo nhiệt độ và độ ẩm tại đúng khu vực

Nếu sự cố nằm phía trên trần, cần đo điều kiện không khí phía trên trần.

Không nên lấy nhiệt độ và RH giữa phòng rồi mặc định đó là điều kiện của toàn bộ khu vực kỹ thuật.

Bước 3: Xác định điểm sương

Điểm sương có thể được xác định bằng thiết bị chuyên dụng, phần mềm tính psychrometric hoặc biểu đồ không khí ẩm.

Kết quả này tạo cơ sở để so sánh với nhiệt độ bề mặt.

Bước 4: Đo nhiệt độ bề mặt

Kiểm tra nhiệt độ tại các vị trí như thân ống, mặt bích, van, giá treo, cửa AHU, thân FCU và miệng gió.

Nếu nhiệt độ bề mặt xuống sát hoặc thấp hơn điểm sương, nguy cơ ngưng tụ rất cao.

Bước 5: Kiểm tra bảo ôn và lớp ngăn hơi

Đánh giá chiều dày, độ kín, mối nối và tình trạng vật liệu.

Đặc biệt chú ý những vị trí khó thi công như van, mặt bích, co, chữ T, điểm xuyên tường và giá treo.

ASHRAE nhấn mạnh đối với các hệ thống lạnh hơn môi trường, việc hạn chế hơi nước xâm nhập vào lớp cách nhiệt là một phần quan trọng của chiến lược kiểm soát ngưng tụ.

Bước 6: Kiểm tra nguồn ẩm

Nếu điểm sương khu vực quá cao, cần xác định hơi ẩm đến từ đâu.

Có thể là gió ngoài trời, cửa mở thường xuyên, shaft kỹ thuật, áp suất âm, gió tươi chưa được xử lý đủ tải ẩn hoặc hoạt động sản xuất tạo ẩm.

Bước 7: Kiểm tra vận hành hệ thống

Không tách sự cố bảo ôn khỏi phần còn lại của HVAC.

Cần xem xét cả airflow, coil, filter, nhiệt độ nước lạnh, nhiệt độ gió cấp, quạt, damper, PAU/FAHU và chiến lược điều khiển.

Cách xử lý đọng sương HVAC

Kiểm soát độ ẩm trước khi chỉ tập trung vào nhiệt độ

Nếu điểm sương môi trường quá cao, giải pháp lâu dài phải giảm tải ẩm.

Đối với công trình sử dụng lượng gió tươi lớn, cần kiểm tra khả năng xử lý tải ẩn của AHU, PAU, FAHU, DOAS hoặc ERV.

Việc chỉ tăng công suất lạnh mà không giải quyết tải ẩm đôi khi không xử lý được nguyên nhân cốt lõi.

Khắc phục bảo ôn

Những đoạn bảo ôn hỏng cần được xử lý đúng kỹ thuật.

Không nên chỉ bọc chồng một lớp vật liệu mới lên phần bảo ôn đã ngấm nước mà chưa đánh giá tình trạng bên trong.

Với đường ống nước lạnh, lớp cách nhiệt phải liên tục và có giải pháp hạn chế hơi nước xâm nhập.

Xử lý cầu nhiệt

Các vị trí giá treo, khung kim loại, mặt bích và điểm xuyên kết cấu có thể tạo đường dẫn nhiệt.

Nếu chỉ tăng chiều dày bảo ôn ở đoạn ống thẳng nhưng bỏ qua cầu nhiệt, hiện tượng vẫn có thể tiếp diễn tại các điểm cục bộ.

Hạn chế không khí nóng ẩm xâm nhập

Kiểm tra áp suất phòng, khe cửa, cửa kỹ thuật, trần, shaft và các đường xuyên kết cấu.

Đặc biệt tại khí hậu nóng ẩm, một lượng lớn không khí ngoài trời lọt vào khu vực có bề mặt lạnh có thể nhanh chóng làm tăng điểm sương.

Kiểm tra lại setpoint vận hành

Không nên tùy tiện nâng nhiệt độ nước lạnh hoặc nhiệt độ gió cấp chỉ để hết đọng sương.

Thay đổi setpoint có thể ảnh hưởng khả năng đáp ứng tải lạnh và kiểm soát độ ẩm của toàn hệ thống.

Giải pháp cần dựa trên cân bằng giữa:

Cooling Load → Sensible Load → Latent Load → Airflow → Dew Point → Energy

Những sai lầm thường gặp khi xử lý đọng sương

Thấy nước là kết luận rò nước

Sai.

Cần phân biệt nguồn nước từ hệ thống với nước hình thành từ ngưng tụ hơi ẩm.

Thấy bảo ôn ướt là bọc thêm một lớp

Chưa chắc đúng.

Nếu vật liệu bên trong đã ngấm ẩm hoặc vapor barrier bị hỏng, bọc thêm bên ngoài có thể chỉ che triệu chứng.

Chỉ đo độ ẩm trong phòng

Chưa đủ.

Điều kiện phía trên trần, trong shaft hoặc phòng máy có thể khác đáng kể.

Cho rằng RH dưới một mức nhất định là chắc chắn an toàn

Không chính xác.

Nguy cơ ngưng tụ phụ thuộc đồng thời vào nhiệt độ, lượng hơi ẩm và nhiệt độ bề mặt.

Chỉ tăng chiều dày bảo ôn

Không xử lý được các trường hợp nguyên nhân nằm ở cầu nhiệt, không khí ngoài trời xâm nhập hoặc điểm sương môi trường quá cao.

Hạ nhiệt độ thật thấp để “hút ẩm nhanh”

Có thể phản tác dụng.

Bề mặt càng lạnh, chênh lệch so với điểm sương càng lớn và một số khu vực có thể càng dễ ngưng tụ nếu tải ẩm chưa được kiểm soát đúng.

Làm thế nào phòng ngừa đọng sương ngay từ thiết kế?

Một hệ HVAC tốt không nên chờ tới khi nước nhỏ xuống trần mới xử lý.

Từ giai đoạn thiết kế cần đánh giá điều kiện nhiệt ẩm ngoài trời, tải gió tươi, nhiệt độ nước lạnh, nhiệt độ gió cấp, vị trí tuyến ống, chiều dày bảo ôn và điều kiện không gian kỹ thuật.

Với các hệ thống lạnh hơn môi trường, thiết kế cách nhiệt phải xem xét đồng thời hai mục tiêu: giữ nhiệt độ bề mặt đủ cao để tránh ngưng tụ bên ngoài và hạn chế hơi nước xâm nhập vào hệ cách nhiệt. Đây cũng là cách ASHRAE tiếp cận bài toán kiểm soát condensation cho hệ cơ điện.

Giai đoạn thi công cần đặc biệt kiểm tra chất lượng tại các vị trí chuyển tiếp, bởi một hệ bảo ôn có chất lượng tốt trên 95% chiều dài vẫn có thể gặp sự cố chỉ vì vài điểm hở tại van hoặc giá treo.

Sau khi hệ thống vận hành, việc kiểm tra định kỳ giúp phát hiện sớm bảo ôn rách, lớp ngăn hơi hỏng, lọc bẩn, coil bẩn, airflow sai hoặc thay đổi điều kiện sử dụng công trình.

Điểm sương và HVAC XANH chuẩn ESG

Kiểm soát đọng sương không chỉ là vấn đề sửa chữa.

Một hệ thống thường xuyên đọng nước có thể đồng thời tồn tại các vấn đề về cách nhiệt, tải ẩm, vận hành hoặc phân phối không khí.

Những vấn đề này có thể dẫn tới tăng tổn thất năng lượng, giảm tuổi thọ vật liệu và tăng chi phí bảo trì.

Với góc nhìn HVAC XANH chuẩn ESG, giải pháp phù hợp cần hướng tới cả ba mục tiêu:

Ổn định điều kiện nhiệt ẩm – giảm lãng phí năng lượng – kéo dài tuổi thọ hệ thống.

Đây cũng là lý do việc kiểm tra điểm sương nên được kết hợp cùng đánh giá airflow, tải lạnh, bảo ôn, gió tươi và chế độ điều khiển thay vì xử lý riêng từng vệt nước.

Kết luận

Điểm sương là một trong những thông số quan trọng khi chẩn đoán các sự cố ẩm trong HVAC.

Khi phát hiện ống gió, AHU, FCU, miệng gió hoặc đường ống nước lạnh có nước, không nên mặc định đó là rò nước hoặc ngay lập tức bọc thêm bảo ôn.

Cần kiểm tra theo đúng chuỗi:

Nhiệt độ không khí → Độ ẩm → Điểm sương → Nhiệt độ bề mặt → Bảo ôn → Nguồn ẩm → Vận hành hệ thống.

Hiểu đúng nguyên nhân ngay từ đầu giúp giảm sửa chữa lặp lại, hạn chế ẩm mốc, bảo vệ thiết bị và tối ưu hiệu quả vận hành dài hạn.
