R-Refresher là gì?

R-Refresher là thiết bị hỗ trợ tiết kiệm năng lượng được lắp bổ sung cho hệ thống điều hòa không khí hoặc thiết bị làm lạnh.

Khác với những giải pháp phải can thiệp vào chương trình điều khiển, giảm setpoint, giới hạn công suất máy nén hoặc thay đổi đường ống môi chất, R-Refresher sử dụng một cáp tín hiệu quấn bên ngoài đường ống đồng của circuit lạnh.

Theo tài liệu sản phẩm, thiết bị:

• Không yêu cầu cắt đường ống môi chất.
• Không cần nạp thêm hóa chất vào circuit.
• Không thay đổi cấu tạo bên trong máy nén.
• Không trực tiếp điều khiển ON/OFF máy điều hòa.
• Không giới hạn công suất lạnh của thiết bị.
• Sử dụng nguồn điện nhỏ để tạo tín hiệu đưa tới cáp quấn quanh đường ống.

Hồ sơ nhãn hiệu của R-Refresher tại Mỹ cũng mô tả sản phẩm thuộc nhóm thiết bị hỗ trợ tiết kiệm điện cho điều hòa, thiết bị lạnh và bộ phát xung điện liên quan tới môi chất lạnh.

Vì sao điều hòa sử dụng lâu năm có thể tiêu thụ nhiều điện hơn?

Một hệ thống HVAC sau nhiều năm hoạt động không nhất thiết giữ nguyên hiệu suất ban đầu.

Điện năng tiêu thụ có thể tăng do nhiều nguyên nhân:

Coil trao đổi nhiệt bị bẩn

Bụi bẩn bám trên dàn lạnh hoặc dàn nóng làm giảm khả năng truyền nhiệt.

Máy nén phải vận hành lâu hơn để đạt cùng nhiệt độ yêu cầu.

Lọc gió tăng chênh áp

Filter bẩn làm lưu lượng gió giảm, quạt phải làm việc ở điểm vận hành bất lợi hơn và khả năng trao đổi nhiệt tại coil giảm.

Thiếu hoặc thừa môi chất lạnh

Lượng môi chất không đúng thiết kế có thể làm:

• Superheat bất thường.
• Subcooling không phù hợp.
• Áp suất hút hoặc đẩy sai.
• Công suất lạnh giảm.
• Compressor phải chạy lâu hơn.

Dàn ngưng giải nhiệt kém

Dàn nóng bẩn, airflow thấp hoặc nhiệt độ môi trường cao có thể làm áp suất ngưng tụ tăng.

Khi đó công nén tăng và COP của hệ thống giảm.

Điều khiển chưa được tối ưu

Các nguyên nhân thường gặp gồm:

• Setpoint đặt quá thấp.
• Lịch chạy máy không phù hợp.
• Thiết bị hoạt động khi khu vực không có người.
• Điều khiển máy nén hoặc quạt chưa tối ưu theo tải.

Tải nhiệt công trình đã thay đổi

Một hệ thống từng đủ tải khi thiết kế ban đầu có thể trở nên thiếu công suất khi:

• Số người tăng.
• Bổ sung máy móc.
• Tăng máy tính và thiết bị điện.
• Thay đổi công năng.
• Tăng giờ hoạt động.
• Cửa ra vào mở thường xuyên.

Vì vậy, khi một hệ HVAC “ăn điện”, không nên mặc định nguyên nhân chỉ nằm ở máy nén hoặc môi chất lạnh.

Nguyên lý hoạt động của R-Refresher

Theo tài liệu của nhà sản xuất, R-Refresher tạo tín hiệu dạng xung và truyền tín hiệu này tới dây dẫn được quấn quanh đường ống môi chất lạnh.

Nhà sản xuất giải thích rằng tác động này hướng tới trạng thái của môi chất lạnh và dầu máy nén trong circuit.

Mục tiêu được mô tả là:

R-Refresher → tác động qua đường ống → môi chất và dầu → hỗ trợ khả năng lưu động → hỗ trợ trao đổi nhiệt → giảm tải compressor → giảm điện năng

Tài liệu sử dụng khái niệm các “cụm phân tử” của môi chất và dầu, đồng thời cho rằng tín hiệu của thiết bị hỗ trợ làm phân tán các cụm này.

Điểm cần lưu ý là đây là cơ chế được nhà sản xuất mô tả cho sản phẩm. Không nên tự động xem toàn bộ cách giải thích này là một nguyên lý đã được tiêu chuẩn hóa chung cho mọi hệ thống HVAC nếu chưa có dữ liệu nghiên cứu độc lập tương ứng.

R-Refresher tác động vào đâu trong chu trình lạnh?

Một chu trình lạnh nén hơi cơ bản gồm:

Máy nén → Dàn ngưng → Van tiết lưu → Dàn bay hơi → Máy nén

Môi chất lạnh liên tục tuần hoàn qua circuit để vận chuyển nhiệt.

Máy nén

Máy nén hút hơi môi chất áp suất thấp và nén lên áp suất cao.

Đây thường là thành phần tiêu thụ phần lớn điện năng trong circuit lạnh.

Dàn ngưng

Môi chất thải nhiệt ra môi trường và chuyển từ trạng thái hơi sang lỏng.

Van tiết lưu

Môi chất được giảm áp trước khi đi vào dàn bay hơi.

Dàn bay hơi

Môi chất hấp thụ nhiệt từ không khí hoặc nước và bay hơi.

R-Refresher không thay thế bất kỳ thành phần nào trong bốn phần trên.

Thiết bị được bổ sung bên ngoài circuit và hướng tới việc hỗ trợ trạng thái vận hành của môi chất lạnh theo cơ chế mà nhà sản xuất công bố.

Thông số cơ bản của R-Refresher

Theo tài liệu sản phẩm được HRT tham khảo, nguồn cấp của thiết bị nằm trong khoảng:

AC 100–240 V

Công suất điện của bản thân thiết bị khoảng:

5 W/thiết bị

Cáp tín hiệu được quấn quanh đường ống môi chất lạnh.

Điểm đáng chú ý là thiết bị không cần cắt đường ống hoặc mở circuit môi chất trong quá trình lắp đặt theo phương pháp được nhà cung cấp mô tả.

Thông số thực tế khi triển khai vẫn phải được xác nhận theo đúng model, tài liệu kỹ thuật và hướng dẫn lắp đặt đi kèm thiết bị.

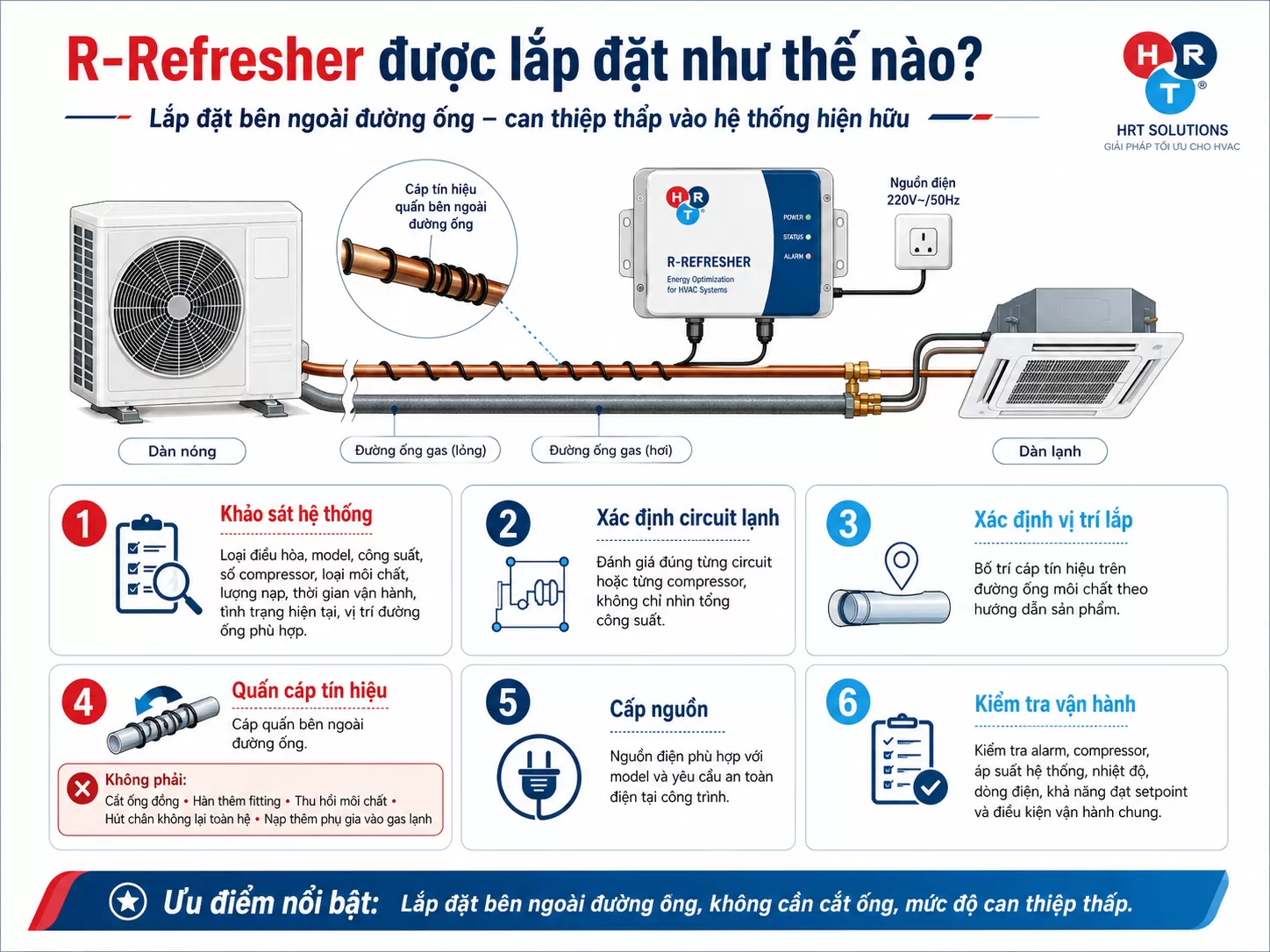

R-Refresher được lắp đặt như thế nào?

Nguyên tắc lắp đặt khá khác so với những biện pháp retrofit truyền thống.

Bước 1: Khảo sát hệ thống

Cần xác định:

• Loại điều hòa.
• Model.
• Công suất.
• Số compressor.
• Loại môi chất.
• Lượng nạp môi chất.
• Thời gian vận hành.
• Tình trạng hiện tại.
• Vị trí đường ống phù hợp.

Bước 2: Xác định circuit lạnh

Một hệ thống lớn có thể có nhiều circuit hoặc nhiều compressor.

Không nên chỉ nhìn tổng công suất thiết bị để lựa chọn phương án.

Bước 3: Xác định vị trí lắp

Cáp tín hiệu của R-Refresher được bố trí trên đường ống môi chất theo hướng dẫn của sản phẩm.

Bước 4: Quấn cáp tín hiệu

Cáp được quấn bên ngoài đường ống.

Về nguyên tắc không phải:

• Cắt ống đồng.
• Hàn thêm fitting.
• Thu hồi môi chất.
• Hút chân không lại toàn hệ.
• Nạp thêm phụ gia vào gas lạnh.

Bước 5: Cấp nguồn

Nguồn điện phải phù hợp với thông số của model thiết bị và các yêu cầu an toàn điện tại công trình.

Bước 6: Kiểm tra vận hành

Sau khi lắp đặt cần kiểm tra:

• Alarm.
• Compressor.
• Áp suất hệ thống.
• Nhiệt độ.
• Dòng điện.
• Khả năng đạt setpoint.
• Điều kiện vận hành chung.

Việc lắp đặt bên ngoài đường ống là một ưu điểm đáng chú ý bởi mức độ can thiệp vào hệ thống hiện hữu tương đối thấp.

R-Refresher tiết kiệm được bao nhiêu điện?

Đây là vấn đề cần được trình bày cẩn thận nhất.

Theo thông tin giới thiệu sản phẩm, mức giảm điện được công bố trong một số nghiên cứu và dự án nằm khoảng:

15–25%

Một chương trình giới thiệu R-Refresher tại Energy Taiwan cũng nêu mức tiết kiệm 15–25% cho giải pháp.

Trong một ví dụ được tài liệu sản phẩm trình bày tại Musashimurayama, Tokyo, mức giảm trung bình được công bố là:

18,9%

Các điểm dữ liệu theo dải nhiệt độ ngoài trời khác nhau ghi nhận mức giảm khoảng 14,0–25,9%.

Tuy nhiên:

15%, 18,9%, 20% hay 25% không phải con số có thể áp dụng mặc định cho mọi công trình.

Kết quả thực tế còn phụ thuộc vào:

• Tuổi thiết bị.
• Loại môi chất lạnh.
• Tình trạng compressor.
• Tải lạnh thực tế.
• Giờ hoạt động.
• Setpoint.
• Nhiệt độ ngoài trời.
• Độ ẩm.
• Tình trạng coil.
• Lưu lượng gió hoặc nước.
• Điều khiển.
• Công tác bảo trì.

Do đó, cách đúng để đánh giá giải pháp là đo trước – lắp đặt – theo dõi – chuẩn hóa dữ liệu – so sánh, thay vì lấy một tỷ lệ trong brochure nhân trực tiếp với hóa đơn điện.

R-Refresher phù hợp với loại môi chất lạnh nào?

Tài liệu được HRT tham khảo định hướng R-Refresher cho nhóm môi chất lạnh fluorocarbon.

Một số môi chất được liệt kê gồm:

• R11
• R12
• R22
• R32
• R134a
• R404A
• R407C
• R407F
• R410A
• R502

Danh sách trên cần được hiểu là phạm vi môi chất được tài liệu sản phẩm đề cập, không phải khuyến nghị sử dụng các môi chất cũ.

Một số refrigerant trong danh sách hiện thuộc các thế hệ cũ hoặc chịu hạn chế về môi trường tại nhiều thị trường.

Trước khi lắp R-Refresher cần xác định chính xác môi chất đang sử dụng thay vì chỉ dựa vào tên hoặc tuổi của máy.

R-Refresher có thể áp dụng cho những hệ thống nào?

Về nguyên tắc, cần đánh giá theo từng circuit lạnh thay vì chỉ dựa vào tên hệ thống.

Nhóm thiết bị có thể được xem xét gồm:

• Điều hòa thương mại.
• Điều hòa trung tâm.
• Thiết bị làm lạnh.
• Thiết bị đông lạnh.
• Một số hệ thống sử dụng circuit môi chất fluorocarbon phù hợp.

Tuy nhiên không nên tự động kết luận rằng:

“Cứ là VRV, VRF, Chiller hay Packaged thì đều lắp được.”

Ví dụ, Chiller giải nhiệt nước hoặc giải nhiệt gió vẫn cần xác định:

• Loại compressor.
• Loại refrigerant.
• Số circuit.
• Lượng gas mỗi circuit.
• Điều kiện vận hành.

Tương tự đối với VRV/VRF, cần hiểu rõ cấu hình của dàn nóng và circuit trước khi lựa chọn.

Khi nào R-Refresher đáng để xem xét?

R-Refresher đáng được khảo sát khi doanh nghiệp có hệ thống điều hòa:

Đã hoạt động nhiều năm

Hệ thống vẫn vận hành được nhưng hiệu suất có dấu hiệu không còn như ban đầu.

Có số giờ vận hành lớn

Ví dụ:

• Nhà máy.
• Khách sạn.
• Trung tâm thương mại.
• Siêu thị.
• Văn phòng.
• Bệnh viện.
• Nhà hàng.
• Cửa hàng chuỗi.

Một giải pháp tiết kiệm vài phần trăm trên thiết bị chạy 12–24 giờ/ngày có thể tạo giá trị lớn hơn rất nhiều so với máy chỉ chạy vài giờ mỗi tuần.

Chưa muốn thay toàn bộ thiết bị

Chi phí thay mới một hệ HVAC lớn có thể rất cao và gây gián đoạn hoạt động.

Giải pháp retrofit ít can thiệp có thể được xem xét trước nếu hệ thống cơ bản vẫn còn khả năng vận hành tốt.

Có thể đo điện HVAC riêng

Đây là điều kiện rất có giá trị.

Khi có:

• Đồng hồ điện.
• Power meter.
• BMS.
• Data logger.
• Trend công suất.

hiệu quả giải pháp sẽ dễ được kiểm chứng hơn.

Những trường hợp không nên kỳ vọng R-Refresher giải quyết được vấn đề

R-Refresher không phải “thuốc chữa bách bệnh” cho HVAC.

Điều hòa đang thiếu công suất

Nếu tải thực tế là 120 kW nhưng máy chỉ có khả năng cung cấp 80 kW thì việc bổ sung thiết bị tiết kiệm điện không thể biến hệ thống thành máy 120 kW.

Cần đánh giá lại Cooling Load.

Coil quá bẩn

Dàn trao đổi nhiệt bẩn phải được vệ sinh.

Filter bị tắc

Lọc gió phải được thay hoặc vệ sinh theo đúng tiêu chuẩn.

Thiếu môi chất do rò rỉ

Cần:

Tìm leak → sửa leak → thử kín → hút chân không → nạp đúng lượng môi chất

Không nên dùng thiết bị bổ sung để che giấu lỗi kỹ thuật cơ bản.

Compressor hư hỏng

Nếu compressor đã có vấn đề cơ khí hoặc điện, cần sửa chữa hoặc thay thế.

Điều khiển sai

Nếu hệ thống chạy 24 giờ trong khi công trình chỉ cần 12 giờ, tối ưu lịch chạy có thể đem lại hiệu quả trực tiếp hơn.

R-Refresher khác biến tần như thế nào?

Hai giải pháp hoàn toàn khác nhau.

VFD/Inverter

Biến tần điều chỉnh tốc độ động cơ hoặc compressor để đáp ứng tải.

Mục tiêu là giảm công suất khi tải thấp.

R-Refresher

R-Refresher không được mô tả như thiết bị điều khiển tốc độ compressor.

Sản phẩm tập trung vào circuit môi chất lạnh theo cơ chế do nhà sản xuất công bố.

Do đó, hai giải pháp không nhất thiết loại trừ nhau.

R-Refresher khác BMS như thế nào?

BMS tập trung vào:

• Giám sát.
• Điều khiển.
• Lập lịch.
• Setpoint.
• Alarm.
• Trend.
• Tối ưu vận hành.

R-Refresher không thay thế BMS.

Một công trình có thể đồng thời:

Bảo trì tốt + tối ưu BMS + điều chỉnh setpoint + lắp VFD/PICV + đánh giá R-Refresher

Đây mới là cách nhìn tổng thể về Energy Efficiency.

Vì sao không nên chỉ so hóa đơn điện trước và sau?

Ví dụ:

Tháng 4 công trình dùng 100.000 kWh.

Tháng 5 sau khi triển khai giải pháp chỉ dùng 90.000 kWh.

Không thể ngay lập tức kết luận:

Tiết kiệm = 10%

Bởi tháng 5 có thể:

• Ít ngày làm việc hơn.
• Ít khách hơn.
• Nhiệt độ ngoài trời thấp hơn.
• Thay đổi giờ chạy.
• Thay đổi sản lượng nhà máy.
• Thay đổi setpoint.

Ngược lại, nếu tháng sau nóng hơn nhưng điện năng vẫn bằng tháng trước thì thực tế hệ thống có thể đã có cải thiện.

Vì vậy cần chuẩn hóa dữ liệu.

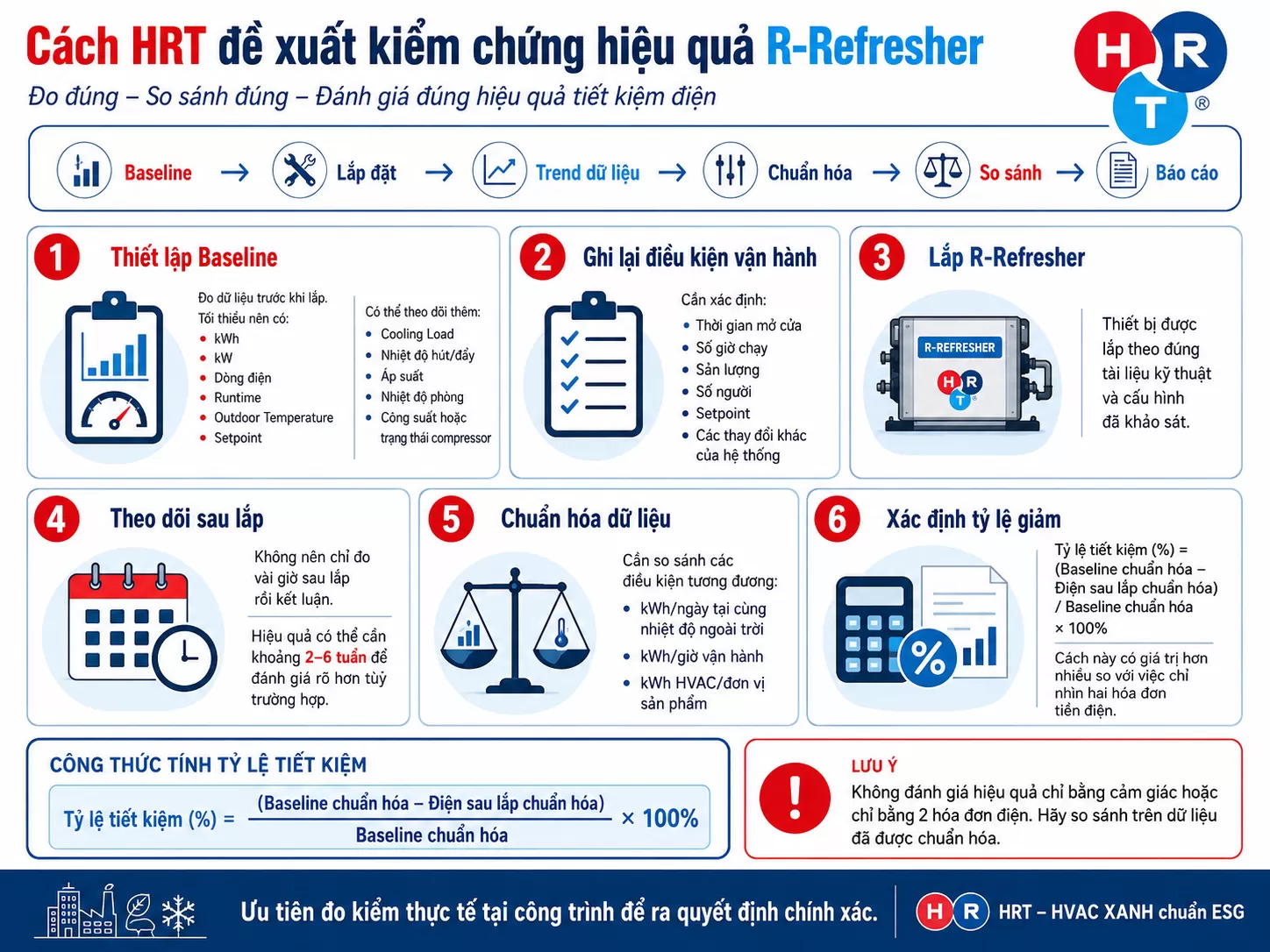

Cách HRT đề xuất kiểm chứng hiệu quả R-Refresher

Một quy trình đánh giá nên đi theo chuỗi:

Baseline → Lắp đặt → Trend dữ liệu → Chuẩn hóa → So sánh → Báo cáo

Bước 1: Thiết lập Baseline

Đo dữ liệu trước khi lắp.

Nên có tối thiểu:

• kWh.
• kW.
• Dòng điện.
• Runtime.
• Outdoor Temperature.
• Setpoint.

Nếu có thể nên theo dõi thêm:

• Cooling Load.
• Nhiệt độ hút/đẩy.
• Áp suất.
• Nhiệt độ phòng.
• Công suất hoặc trạng thái compressor.

Bước 2: Ghi lại điều kiện vận hành

Cần xác định:

• Thời gian mở cửa.
• Số giờ chạy.
• Sản lượng.
• Số người.
• Setpoint.
• Các thay đổi khác của hệ thống.

Bước 3: Lắp R-Refresher

Thiết bị được lắp theo đúng tài liệu kỹ thuật và cấu hình đã khảo sát.

Bước 4: Theo dõi sau lắp

Không nên chỉ đo vài giờ sau lắp rồi kết luận.

Tài liệu sản phẩm đề cập hiệu quả có thể cần khoảng 2–6 tuần để đánh giá rõ hơn tùy trường hợp.

Bước 5: Chuẩn hóa dữ liệu

Cần so sánh các điều kiện tương đương:

kWh/ngày tại cùng nhiệt độ ngoài trời

hoặc:

kWh/giờ vận hành

hoặc với công trình sản xuất:

kWh HVAC/đơn vị sản phẩm

Bước 6: Xác định tỷ lệ giảm

Có thể dùng:

Tỷ lệ tiết kiệm (%) = (Baseline chuẩn hóa – Điện sau lắp chuẩn hóa) / Baseline chuẩn hóa × 100%

Cách này có giá trị hơn nhiều so với việc chỉ nhìn hai hóa đơn tiền điện.

Ví dụ cách tính giá trị tiết kiệm

Giả sử một hệ thống HVAC tiêu thụ trung bình:

12.000 kWh/tháng

Sau quá trình đo và chuẩn hóa dữ liệu, điện năng giảm còn:

10.800 kWh/tháng

Điện tiết kiệm:

12.000 – 10.800 = 1.200 kWh/tháng

Tỷ lệ giảm:

1.200 / 12.000 × 100 = 10%

Nếu giá điện bình quân giả định là:

2.500 đồng/kWh

thì giá trị tiết kiệm:

1.200 × 2.500 = 3.000.000 đồng/tháng

Tương đương:

36.000.000 đồng/năm

Lưu ý: đây chỉ là ví dụ minh họa cách tính, không phải cam kết hiệu quả của R-Refresher.

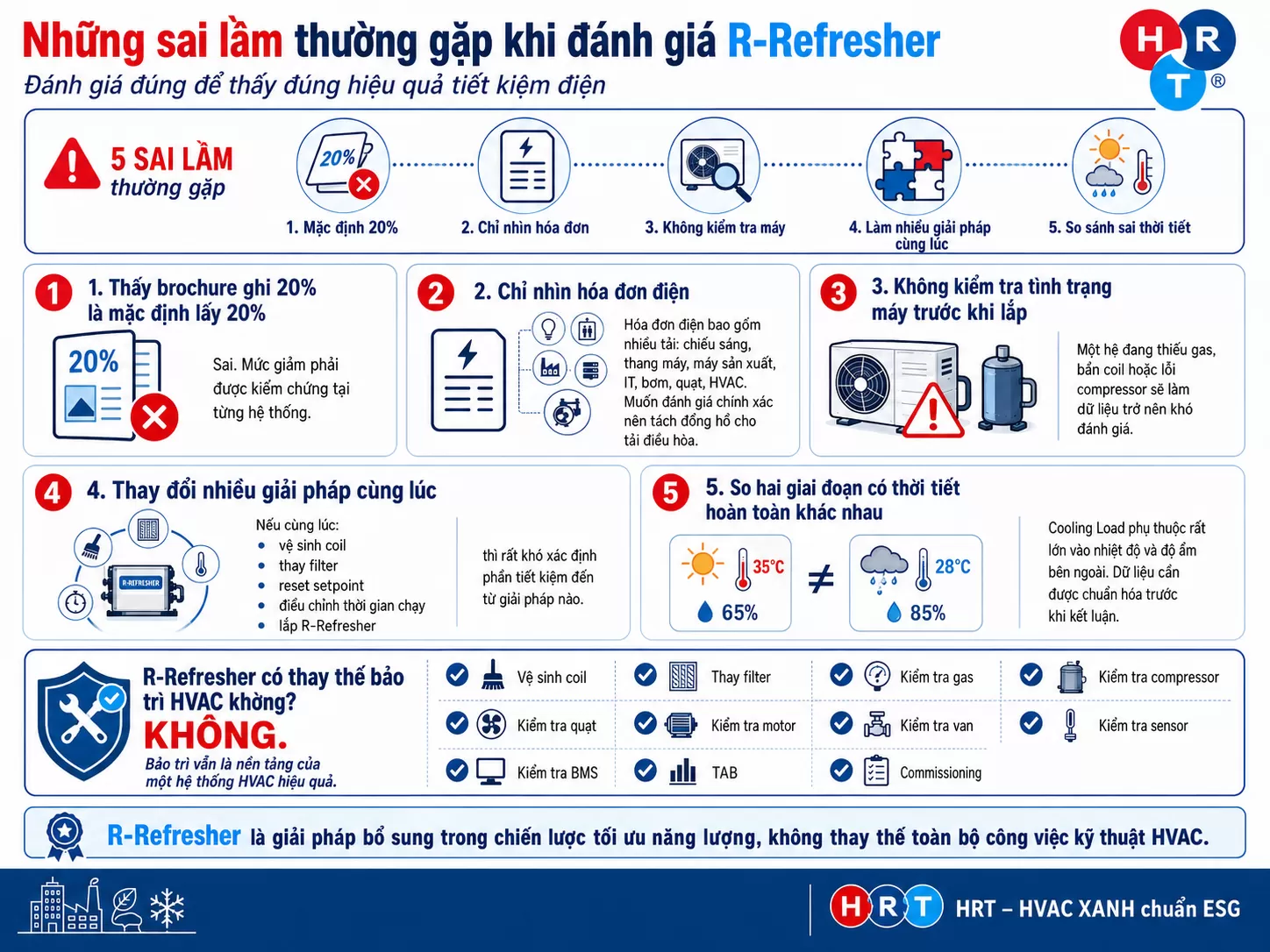

Những sai lầm thường gặp khi đánh giá R-Refresher

Thấy brochure ghi 20% là mặc định lấy 20%

Sai.

Mức giảm phải được kiểm chứng tại từng hệ thống.

Chỉ nhìn hóa đơn điện

Hóa đơn điện bao gồm nhiều tải:

• Chiếu sáng.
• Thang máy.
• Máy sản xuất.
• IT.
• Bơm.
• Quạt.
• HVAC.

Muốn đánh giá chính xác nên tách đồng hồ cho tải điều hòa.

Không kiểm tra tình trạng máy trước khi lắp

Một hệ đang thiếu gas, bẩn coil hoặc lỗi compressor sẽ làm dữ liệu trở nên khó đánh giá.

Thay đổi nhiều giải pháp cùng lúc

Nếu cùng lúc:

• Vệ sinh coil.
• Thay filter.
• Reset setpoint.
• Điều chỉnh thời gian chạy.
• Lắp R-Refresher.

thì rất khó xác định phần tiết kiệm đến từ giải pháp nào.

So hai giai đoạn có thời tiết hoàn toàn khác nhau

Cooling Load phụ thuộc rất lớn vào nhiệt độ và độ ẩm bên ngoài.

Dữ liệu cần được chuẩn hóa trước khi kết luận.

R-Refresher có thay thế bảo trì HVAC không?

Không.

Bảo trì vẫn là nền tảng của một hệ thống HVAC hiệu quả.

Các công việc như:

• Vệ sinh coil.
• Thay filter.
• Kiểm tra gas.
• Kiểm tra compressor.
• Kiểm tra quạt.
• Kiểm tra motor.
• Kiểm tra van.
• Kiểm tra sensor.
• Kiểm tra BMS.
• TAB.
• Commissioning.

vẫn phải được thực hiện.

R-Refresher nên được xem là một giải pháp bổ sung trong chiến lược tối ưu năng lượng, không phải phương án thay thế toàn bộ các công việc kỹ thuật khác.

R-Refresher và bài toán HVAC XANH

Đối với các công trình đang hướng tới:

• Energy Efficiency.
• Giảm chi phí vận hành.
• Giảm phát thải gián tiếp từ điện năng.
• ESG.
• Net Zero.
• Green Building.

việc giảm điện tiêu thụ của HVAC là một trong những hạng mục đáng ưu tiên.

Tuy nhiên, chiến lược HVAC XANH không nên chỉ dựa vào một thiết bị.

Một lộ trình hiệu quả hơn có thể là:

Khảo sát → Đo lường → Bảo trì → Tối ưu vận hành → Retrofit → Kiểm chứng → Duy trì

Trong đó R-Refresher có thể được xem xét như một trong các giải pháp retrofit nếu điều kiện hệ thống phù hợp.

Quy trình HRT khi đánh giá giải pháp tiết kiệm điện HVAC

HRT tiếp cận bài toán theo chuỗi:

Hiện trạng → Nguyên nhân → Baseline → Giải pháp → Đo kiểm → Hiệu quả

Khảo sát hiện trạng

Kiểm tra loại hệ thống, công suất, môi chất, thời gian vận hành và tình trạng thiết bị.

Phân tích điện năng

Xác định tải HVAC và lịch vận hành.

Kiểm tra lỗi cơ bản

Loại trừ các vấn đề:

• Coil bẩn.
• Filter bẩn.
• Thiếu gas.
• Airflow thấp.
• Water Flow sai.
• Sensor sai.
• Setpoint không phù hợp.

Thiết lập dữ liệu trước cải tạo

Ghi nhận baseline.

Lựa chọn giải pháp

Không mặc định R-Refresher là giải pháp duy nhất.

Có thể phải kết hợp:

• Bảo trì.
• VFD.
• BMS.
• Reset Setpoint.
• TAB.
• Cải tạo thiết bị.
• Thay máy.
• R-Refresher.

Đo kiểm sau triển khai

Hiệu quả được đánh giá bằng số liệu thay vì cảm giác “máy chạy nhẹ hơn”.

HRT - hơi thở xanh cho mọi công trình
