ERV và HRV khác nhau như thế nào?

ERV Và HRV Khác Nhau ?

Trong hệ thống HVAC, gió tươi giúp duy trì chất lượng không khí nhưng đồng thời làm tăng tải nhiệt và tải ẩm cho hệ thống điều hòa.

ERV và HRV tận dụng năng lượng từ dòng gió thải để tiền xử lý gió tươi, qua đó giảm tải cho thiết bị phía sau.

Điểm khác biệt chính:

• HRV – Heat Recovery Ventilator: chủ yếu thu hồi nhiệt cảm.
• ERV – Energy Recovery Ventilator: thu hồi nhiệt cảm và một phần năng lượng ẩn liên quan đến độ ẩm.

Vì vậy, ERV thường được cân nhắc nhiều hơn ở khu vực có khí hậu nóng ẩm, trong khi HRV phù hợp với những hệ thống mà mục tiêu chính là thu hồi nhiệt độ.

HRV là gì?

HRV là thiết bị thông gió thu hồi nhiệt sử dụng hai dòng không khí:

• Gió tươi từ ngoài trời.
• Gió thải từ bên trong công trình.

Hai dòng không khí đi qua bộ trao đổi nhiệt nhưng về nguyên tắc vẫn được tách riêng.

Trong mùa nóng, gió thải từ phòng điều hòa thường có nhiệt độ thấp hơn gió ngoài trời. HRV tận dụng phần nhiệt lạnh còn lại của dòng gió thải để tiền làm mát gió tươi trước khi đưa đến AHU, FCU, DOAS hoặc hệ thống xử lý không khí phía sau.

Chuỗi xử lý có thể hiểu đơn giản:

Outdoor Air → HRV → Gió tươi được giảm nhiệt → Cooling Coil → Không gian điều hòa

Nhờ đó, cooling coil không phải xử lý toàn bộ chênh lệch nhiệt độ giữa ngoài trời và trong phòng.

HRV có xử lý độ ẩm không?

HRV theo nguyên lý sensible-only chủ yếu trao đổi nhiệt cảm. Thiết bị không được thiết kế để truyền hơi ẩm giữa hai dòng khí như ERV.

Do đó, sau khi qua HRV:

• Nhiệt độ gió tươi có thể giảm.
• Độ ẩm tuyệt đối của gió tươi vẫn có thể ở mức cao.

Phần tải ẩm này tiếp tục phải được xử lý bởi cooling coil, AHU, DOAS hoặc hệ thống khử ẩm.

Đây là điểm quan trọng khi áp dụng HRV trong điều kiện khí hậu nóng ẩm.

ERV là gì?

ERV – Energy Recovery Ventilator – cũng sử dụng gió tươi và gió thải để thu hồi năng lượng.

Khác với HRV, ERV có khả năng trao đổi:

• Nhiệt cảm.
• Một phần độ ẩm.
• Tổng năng lượng của dòng không khí.

Trong điều kiện phù hợp, ERV có thể giúp giảm cả nhiệt độ và một phần lượng hơi nước của gió tươi trước khi đưa đến thiết bị xử lý phía sau.

Chuỗi xử lý:

Outdoor Air → ERV → Giảm nhiệt độ + giảm một phần tải ẩm → Cooling Coil

Với hệ thống có tỷ lệ gió tươi lớn, lợi ích này có thể giúp giảm đáng kể tải xử lý không khí.

Bảng so sánh ERV và HRV

Tiêu chí	HRV	ERV
Tên đầy đủ	Heat Recovery Ventilator	Energy Recovery Ventilator
Thu hồi nhiệt cảm	Có	Có
Trao đổi độ ẩm	Hạn chế/không phải chức năng chính	Có
Giảm sensible load	Có	Có
Giảm latent load	Hạn chế	Có
Phù hợp khí hậu nóng ẩm	Cần kiểm tra tải ẩm	Thường đáng cân nhắc
Có thay cooling coil không?	Không	Không
Cần kiểm tra leakage	Có	Có
Cần tính pressure drop	Có	Có

Không nên lựa chọn thiết bị chỉ dựa vào tên ERV hay HRV. Hiệu quả thực tế còn phụ thuộc vào lưu lượng, hiệu suất trao đổi, pressure drop, leakage, fan power và điều kiện nhiệt ẩm.

Vì sao độ ẩm rất quan trọng khi chọn ERV và HRV?

Tải gió tươi trong HVAC gồm hai thành phần chính:

Tải nhiệt cảm – Sensible Load

Phát sinh do chênh lệch nhiệt độ giữa ngoài trời và trong phòng.

Ví dụ:

• Ngoài trời: 35°C.
• Trong phòng: 25°C.

Hệ thống điều hòa phải lấy đi phần nhiệt do chênh lệch nhiệt độ này.

Tải ẩn – Latent Load

Phát sinh do lượng hơi nước trong gió ngoài trời cao hơn mức mong muốn trong phòng.

Để giảm độ ẩm, cooling coil phải làm lạnh không khí xuống dưới điểm sương để hơi nước ngưng tụ.

Vì vậy:

Outdoor Air Load = Sensible Load + Latent Load

Nếu chỉ quan tâm nhiệt độ mà bỏ qua độ ẩm, việc lựa chọn thiết bị có thể không phản ánh đúng tải thực tế.

ERV và HRV ảnh hưởng tải lạnh như thế nào?

Khi dùng HRV

HRV giúp giảm chênh lệch nhiệt độ của gió tươi trước khi đến cooling coil.

Do đó:

Sensible Load ↓

Tuy nhiên, nếu độ ẩm ngoài trời cao thì phần lớn latent load vẫn phải do cooling coil xử lý.

Khi dùng ERV

ERV có thể giảm cả:

• Sensible Load.
• Một phần Latent Load.

Kết quả là tổng enthalpy của gió tươi có thể giảm trước khi vào cooling coil.

Điều này đặc biệt hữu ích đối với các công trình có:

• Lượng gió tươi lớn.
• Thời gian vận hành dài.
• Yêu cầu kiểm soát độ ẩm.
• Khí hậu nóng ẩm.

Khí hậu nóng ẩm nên chọn ERV hay HRV?

Trong điều kiện nóng ẩm, ERV thường là phương án đáng xem xét hơn vì hệ thống HVAC phải xử lý đồng thời nhiệt độ và độ ẩm.

Nếu dùng HRV, hệ thống chủ yếu giảm được nhiệt cảm.

Nếu dùng ERV, thiết bị có thể hỗ trợ giảm thêm một phần tải ẩm.

Tuy nhiên, không thể kết luận mọi công trình đều phải dùng ERV.

Cần kiểm tra thêm:

• Lưu lượng gió tươi.
• Lưu lượng gió thải.
• Điều kiện nhiệt độ ngoài trời.
• Độ ẩm ngoài trời.
• Điều kiện gió thải.
• Loại bộ trao đổi nhiệt.
• Leakage.
• Pressure drop.
• Fan power.
• Số giờ vận hành trong năm.

Khi nào nên cân nhắc sử dụng ERV?

ERV phù hợp để đánh giá khi công trình có một hoặc nhiều đặc điểm sau:

Lượng gió tươi lớn

Các công trình tập trung đông người thường cần lượng gió tươi đáng kể, ví dụ:

• Văn phòng.
• Trung tâm thương mại.
• Trường học.
• Hội trường.
• Nhà hàng.
• Khách sạn.
• Nhà máy.
• Công trình công cộng.

Lưu lượng gió tươi càng lớn thì tải xử lý không khí ngoài trời càng cao.

Độ ẩm ngoài trời cao

Khi gió ngoài trời chứa nhiều hơi nước, latent load tăng.

Nếu gió thải có điều kiện phù hợp, ERV có thể hỗ trợ giảm một phần tải ẩm này.

Công trình yêu cầu kiểm soát độ ẩm

Một số không gian yêu cầu duy trì nhiệt độ và RH ổn định.

Nếu tải ẩm từ gió tươi chiếm tỷ trọng lớn, ERV có thể mang lại lợi ích rõ rệt hơn so với HRV.

Hệ thống vận hành nhiều giờ

Hiệu quả của thu hồi năng lượng được tích lũy theo thời gian.

Hệ thống vận hành 10–16 giờ/ngày thường có tiềm năng tiết kiệm khác với hệ chỉ vận hành vài giờ.

Khi nào HRV có thể phù hợp hơn?

HRV có thể là lựa chọn hợp lý khi:

• Mục tiêu chính là thu hồi nhiệt cảm.
• Không cần trao đổi độ ẩm.
• Hệ thống đã có giải pháp kiểm soát độ ẩm riêng.
• Điều kiện khí hậu không tạo latent load lớn.
• Moisture transfer không phù hợp với yêu cầu vận hành.
• Bài toán đầu tư và vận hành cho thấy HRV hiệu quả hơn.

ERV không phải lúc nào cũng tốt hơn HRV; lựa chọn đúng phải phù hợp tải thực tế của công trình.

ERV có thay thế cooling coil hoặc máy hút ẩm không?

Không.

ERV là thiết bị thu hồi năng lượng, không phải thiết bị tạo lạnh độc lập.

Thiết bị chỉ hỗ trợ giảm một phần tải trước khi gió tươi đến hệ thống xử lý chính.

Phần tải còn lại vẫn cần được xử lý bởi:

• Cooling coil.
• AHU.
• DOAS.
• Hệ VRV/VRF.
• Chiller.
• DX coil.
• Thiết bị khử ẩm chuyên dụng.

ERV giúp giảm tải hệ thống nhưng không thay thế hệ thống xử lý nhiệt ẩm.

Cần kiểm tra leakage và chất lượng gió thải

Về nguyên tắc, gió tươi và gió thải được tách riêng. Tuy nhiên, leakage thực tế có thể phụ thuộc vào cấu tạo exchanger, seal, chênh áp và loại thiết bị.

Với rotary energy wheel, cần xem thêm khả năng carryover giữa hai dòng khí.

Không nên mặc định mọi loại gió thải đều phù hợp để thu hồi năng lượng. Gió thải từ nhà vệ sinh, bếp, khu hóa chất hoặc không gian có chất ô nhiễm đặc thù phải được đánh giá theo tiêu chuẩn, mức độ ô nhiễm và giới hạn leakage của thiết bị.

Nguyên tắc nên là:

Exhaust Air Quality → Kiểm tra trước khi Energy Recovery

Pressure drop có ảnh hưởng hiệu quả không?

Có. Bổ sung bộ trao đổi nhiệt làm tăng resistance của đường gió:

Static Pressure ↑ → Fan Power ↑

Vì vậy, hiệu quả thực tế cần xét theo:

Net Energy Saving = Energy Recovered – Additional Energy Consumption

Nếu chỉ nhìn năng lượng thu hồi mà bỏ qua điện quạt, motor và tổn thất áp suất, kết quả đánh giá có thể sai.

Đọc hiệu suất ERV và HRV như thế nào?

Catalogue có thể ghi hiệu suất 70–80%, nhưng cần xác định đó là:

• Sensible effectiveness.
• Latent effectiveness.
• Total effectiveness.

Đồng thời phải kiểm tra airflow tại điểm rating, điều kiện gió vào/ra, pressure drop, leakage và fan power.

Hai thiết bị cùng ghi 70% chưa chắc có hiệu quả giống nhau nếu điều kiện thử khác nhau.

Không nên chọn ERV hoặc HRV chỉ theo diện tích phòng

Câu hỏi như:

“Phòng 100 m² dùng ERV bao nhiêu m³/h?”

không thể trả lời chính xác chỉ từ diện tích.

Lưu lượng gió tươi cần dựa trên:

• Công năng.
• Số người.
• Mật độ người.
• Diện tích.
• Tiêu chuẩn thông gió.
• Mức phát sinh chất ô nhiễm.
• Chế độ vận hành.

Quy trình đúng nên là:

Ventilation Requirement → Airflow → Thermal & Moisture Load → ERV/HRV → Fan → Control

Không nên:

Diện tích → Chọn đại model

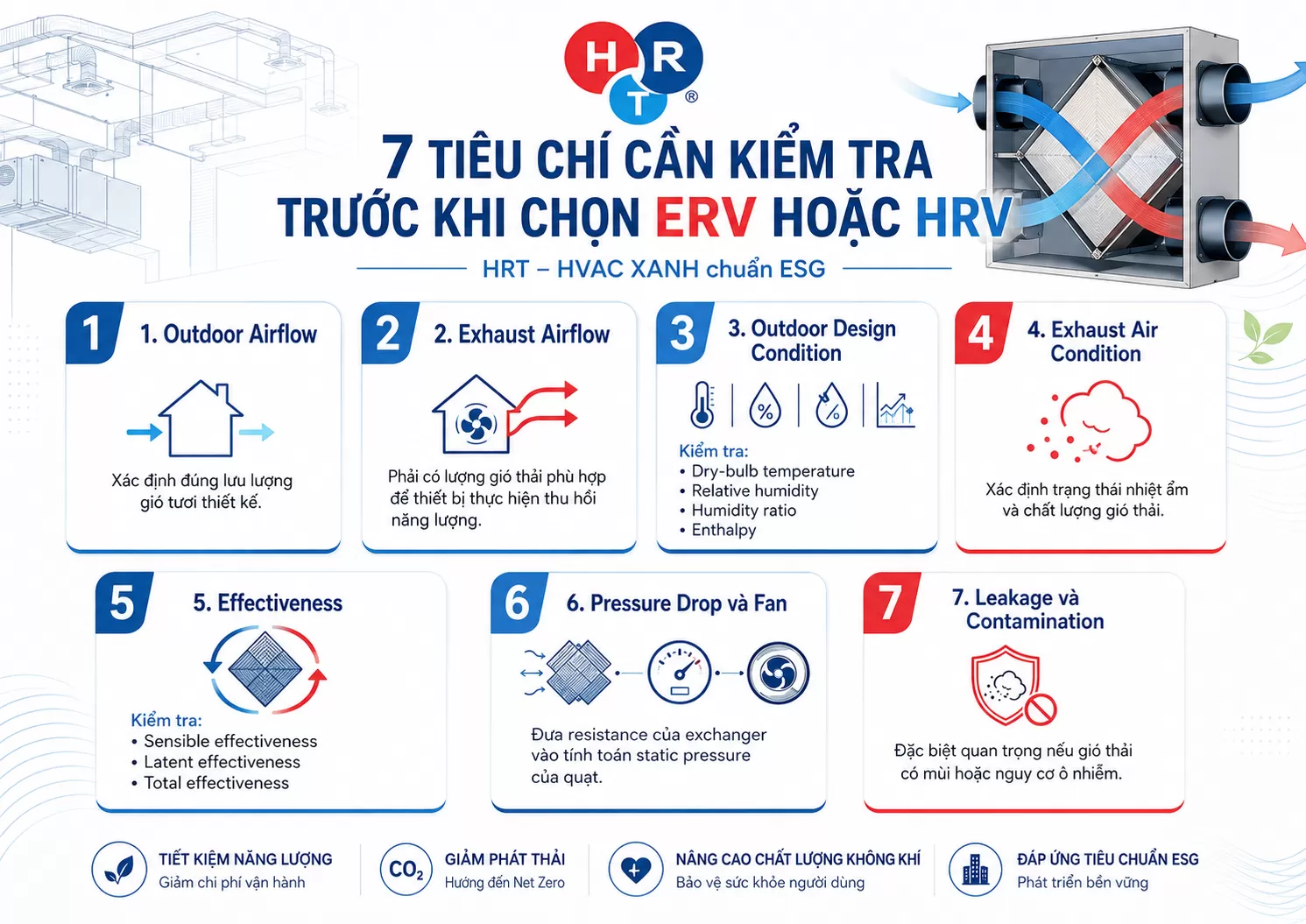

7 tiêu chí cần kiểm tra trước khi chọn ERV hoặc HRV

1. Outdoor Airflow

Xác định đúng lưu lượng gió tươi thiết kế.

2. Exhaust Airflow

Phải có lượng gió thải phù hợp để thiết bị thực hiện thu hồi năng lượng.

3. Outdoor Design Condition

Kiểm tra:

• Dry-bulb temperature.
• Relative humidity.
• Humidity ratio.
• Enthalpy.

4. Exhaust Air Condition

Xác định trạng thái nhiệt ẩm và chất lượng gió thải.

5. Effectiveness

Kiểm tra:

• Sensible effectiveness.
• Latent effectiveness.
• Total effectiveness.

6. Pressure Drop và Fan

Đưa resistance của exchanger vào tính toán static pressure của quạt.

7. Leakage và Contamination

Đặc biệt quan trọng nếu gió thải có mùi hoặc nguy cơ ô nhiễm.

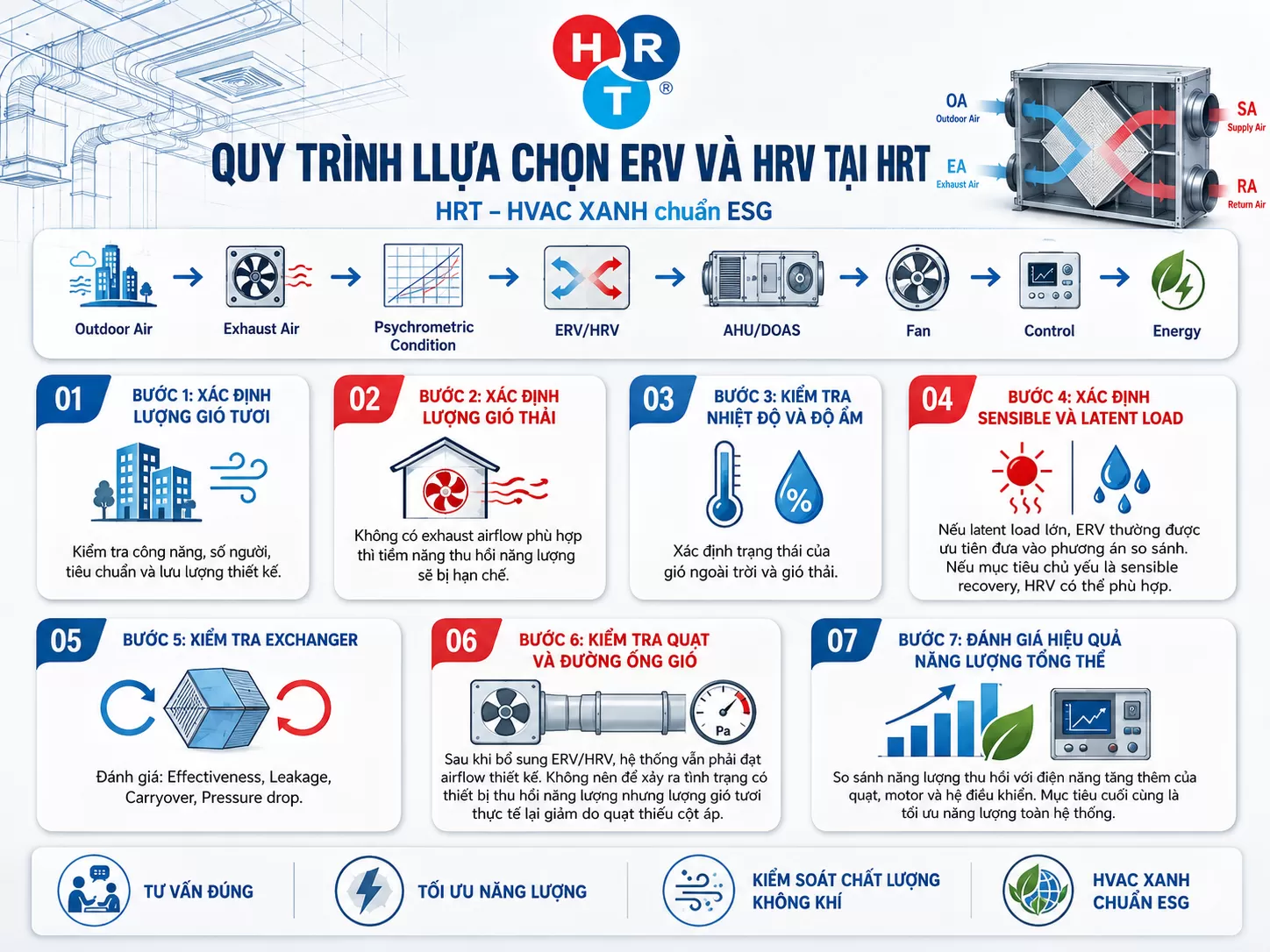

Quy trình lựa chọn ERV và HRV tại HRT

HRT tiếp cận ERV và HRV như một phần của toàn bộ hệ HVAC.

Chuỗi đánh giá:

Outdoor Air → Exhaust Air → Psychrometric Condition → ERV/HRV → AHU/DOAS → Fan → Control → Energy

Bước 1: Xác định lượng gió tươi

Kiểm tra công năng, số người, tiêu chuẩn và lưu lượng thiết kế.

Bước 2: Xác định lượng gió thải

Không có exhaust airflow phù hợp thì tiềm năng thu hồi năng lượng sẽ bị hạn chế.

Bước 3: Kiểm tra nhiệt độ và độ ẩm

Xác định trạng thái của gió ngoài trời và gió thải.

Bước 4: Xác định sensible và latent load

Nếu latent load lớn, ERV thường được ưu tiên đưa vào phương án so sánh.

Nếu mục tiêu chủ yếu là sensible recovery, HRV có thể phù hợp.

Bước 5: Kiểm tra exchanger

Đánh giá:

• Effectiveness.
• Leakage.
• Carryover.
• Pressure drop.

Bước 6: Kiểm tra quạt và đường ống gió

Sau khi bổ sung ERV/HRV, hệ thống vẫn phải đạt airflow thiết kế.

Không nên để xảy ra tình trạng có thiết bị thu hồi năng lượng nhưng lượng gió tươi thực tế lại giảm do quạt thiếu cột áp.

Bước 7: Đánh giá hiệu quả năng lượng tổng thể

So sánh năng lượng thu hồi với điện năng tăng thêm của quạt, motor và hệ điều khiển.

Mục tiêu cuối cùng là tối ưu năng lượng toàn hệ thống.

Những sai lầm thường gặp khi chọn ERV và HRV

Mặc định ERV tốt hơn HRV

Sai.

ERV chỉ có lợi thế khi khả năng trao đổi ẩm phù hợp với bài toán thực tế.

Chọn HRV nhưng bỏ qua latent load

Ở khí hậu nóng ẩm, cooling coil có thể vẫn phải xử lý tải ẩm lớn.

Nghĩ ERV thay được máy hút ẩm

Sai.

ERV chỉ hỗ trợ giảm một phần latent load.

Chỉ nhìn hiệu suất 70–80%

Chưa đủ.

Phải xem hiệu suất tại đúng airflow và điều kiện rating.

Không tính pressure drop

Điều này có thể làm hệ thống thiếu gió hoặc tăng điện quạt.

Không kiểm tra gió thải

Gió thải ô nhiễm không nên mặc định đưa qua bộ thu hồi năng lượng.

Chọn theo diện tích phòng

Diện tích chỉ là một dữ liệu đầu vào, không phải thông số duy nhất để chọn ERV hoặc HRV.

ERV và HRV trong định hướng HVAC XANH

Khi được lựa chọn đúng, ERV hoặc HRV có thể giúp giảm tải xử lý gió tươi, tận dụng năng lượng từ gió thải và hỗ trợ giảm điện năng HVAC.

Tuy nhiên, hiệu quả chỉ đạt được khi toàn hệ thống được thiết kế đồng bộ:

Thiết kế đúng → Chọn đúng → Thi công đúng → TAB đúng → Điều khiển đúng → Vận hành đúng

Mục tiêu của HVAC XANH chuẩn ESG không phải chỉ lắp thêm thiết bị tiết kiệm năng lượng, mà là giảm tiêu thụ điện trong khi vẫn bảo đảm chất lượng không khí và độ ổn định vận hành.

ERV hay HRV – nên chọn loại nào?

Không có một lựa chọn chung cho mọi công trình.

Nếu hệ thống có:

• Gió tươi nóng ẩm.
• Lưu lượng lớn.
• Latent load cao.
• Thời gian vận hành dài.

ERV thường đáng được ưu tiên đánh giá.

Nếu:

• Mục tiêu chính là sensible recovery.
• Tải ẩm không đáng kể.
• Hệ thống có giải pháp khử ẩm riêng.

HRV có thể là phương án hợp lý hơn.

Quyết định cuối cùng cần dựa trên:

Airflow + Temperature + Humidity + Exhaust Quality + Effectiveness + Leakage + Pressure Drop + Fan Energy

Kết luận

ERV và HRV đều giúp tận dụng năng lượng từ dòng gió thải để giảm tải xử lý gió tươi.

HRV chủ yếu thu hồi nhiệt cảm, giúp giảm chênh lệch nhiệt độ trước khi gió tươi đến cooling coil.

ERV có thể thu hồi cả nhiệt cảm và một phần năng lượng ẩn liên quan đến độ ẩm, vì vậy thường được xem xét trong các hệ thống có tải gió tươi lớn hoặc điều kiện nóng ẩm.

Tuy nhiên, ERV không mặc định tốt hơn HRV.

Thiết bị phù hợp phải được lựa chọn dựa trên điều kiện nhiệt ẩm, lưu lượng, chất lượng gió thải, hiệu suất, pressure drop, leakage và điện năng quạt.

Một hệ thống HVAC hiệu quả không nằm ở việc dùng thiết bị “cao cấp hơn”, mà ở việc chọn đúng giải pháp cho đúng tải thực tế.

HRT cung cấp giải pháp tư vấn, thiết kế, thi công và tối ưu HVAC, bao gồm VRV/VRF, Water Chiller, AHU/FCU, gió tươi, ERV/HRV, thông gió – hút thải và điều khiển HVAC.
